油桶卷筒吊运夹钳结构设计

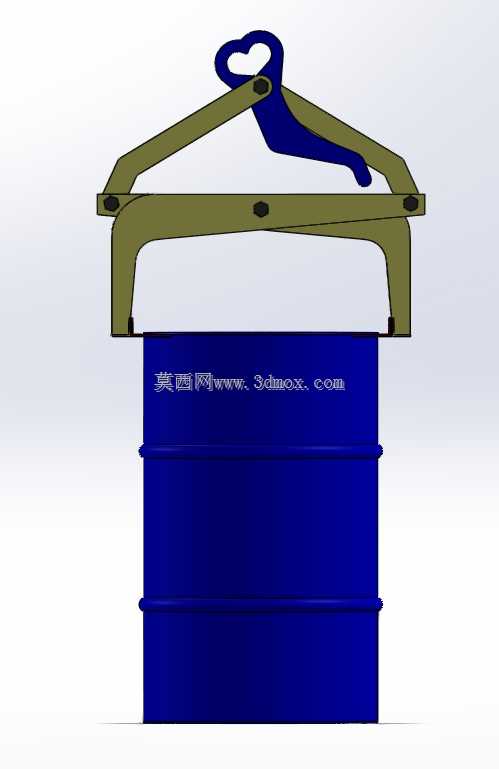

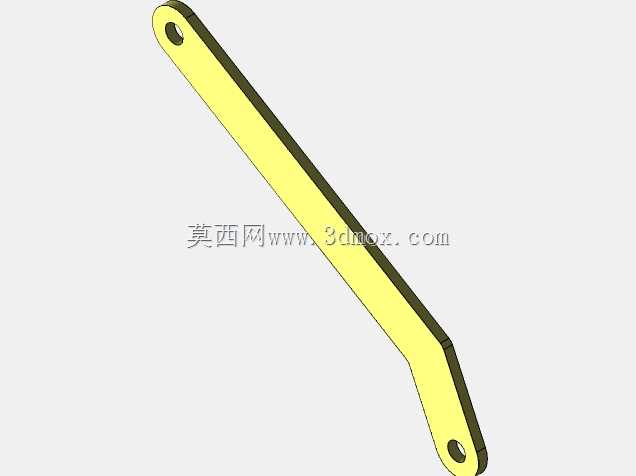

　　在车间物料周转、仓储装卸以及厂区短距离转运场景中，圆柱形桶状物料的吊运一直是一线作业里容易出现安全隐患的环节，这类物料外壁光滑、承重集中在桶身与桶沿结合位置，传统吊带捆绑容易出现滑脱、桶身挤压变形的问题，尤其是满载状态下的钢制油桶、工业料桶，一旦在起升过程中出现夹持失效，很容易造成物料倾洒、设备磕碰甚至人员伤害。这款夹钳的结构设计完全围绕这类圆柱桶状物料的吊运需求展开，采用纯机械连杆自锁结构，不需要额外配置液压、气动动力源，整体依靠吊点起升时的拉力带动连杆机构实现自动锁合，当夹钳悬挂在起重机吊钩或者叉车属具挂点上时，随着吊点向上提升，上部的提手受力带动两侧对称布置的夹臂绕中部销轴转动，夹臂下端的承托爪会同步向内收拢，

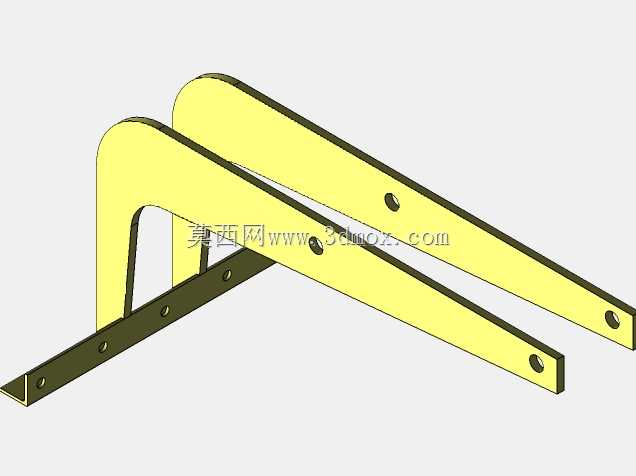

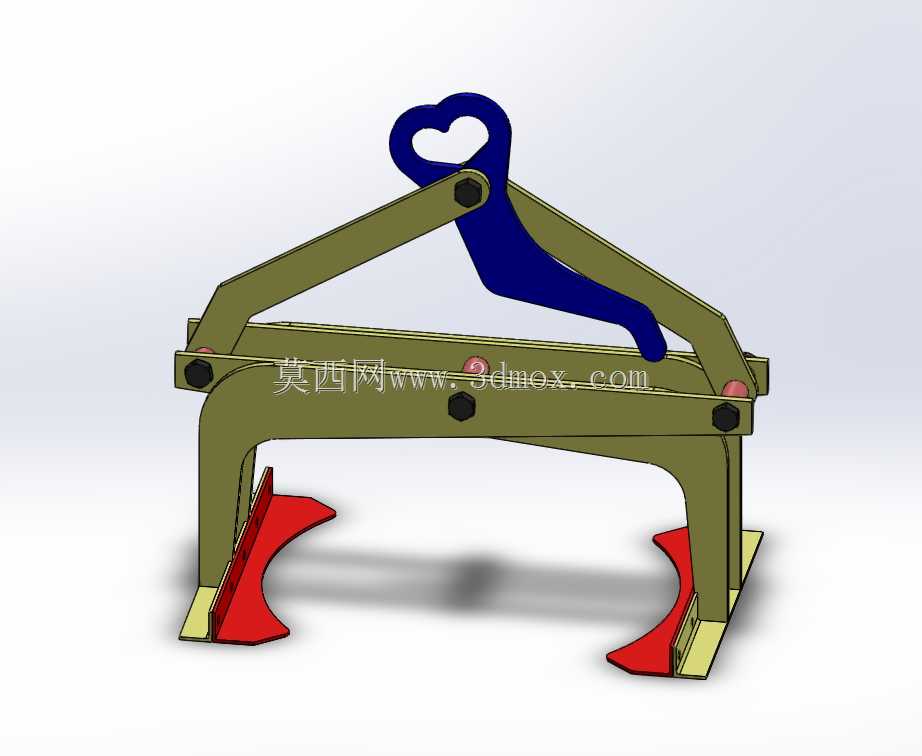

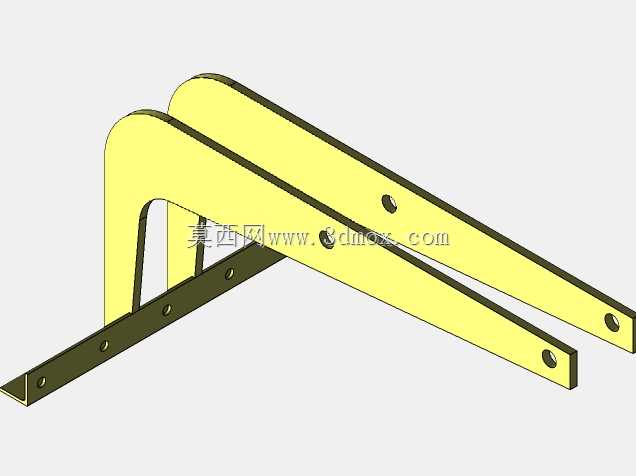

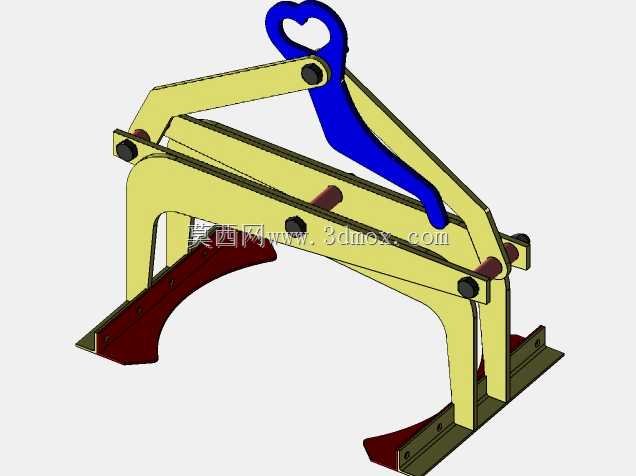

　　牢牢卡在桶体的下沿翻边位置，同时夹臂内侧的贴合面会贴紧桶身外壁，形成多点受力的夹持状态。从结构布局来看，整个夹钳采用左右对称的双连杆设计，上部的提手为一体式弯折结构，既可以适配单吊钩的直接悬挂，也预留了双挂点的连接位置，能够匹配不同起重设备的挂接需求，当需要调整夹持力或者适配不同直径的桶体时，中部的连接销轴预留了不同的安装孔位，可以根据实际作业的桶径调整夹臂的初始张开角度，常规适配的桶径范围覆盖工业常用的200L标准钢制油桶，夹臂张开状态下的最大外轮廓尺寸控制在800mm以内，不会在狭窄的仓储通道内出现剐蹭货架的问题，闭合状态下下端承托爪的最小间距可以根据桶径调整到刚好贴合桶壁的状态，避免夹持间隙过大导致的桶体晃动。

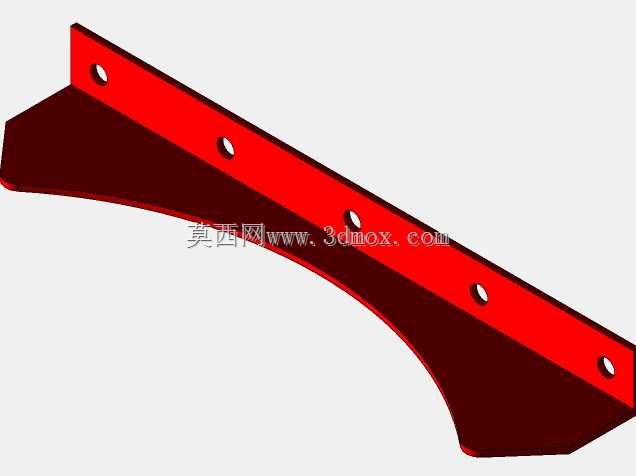

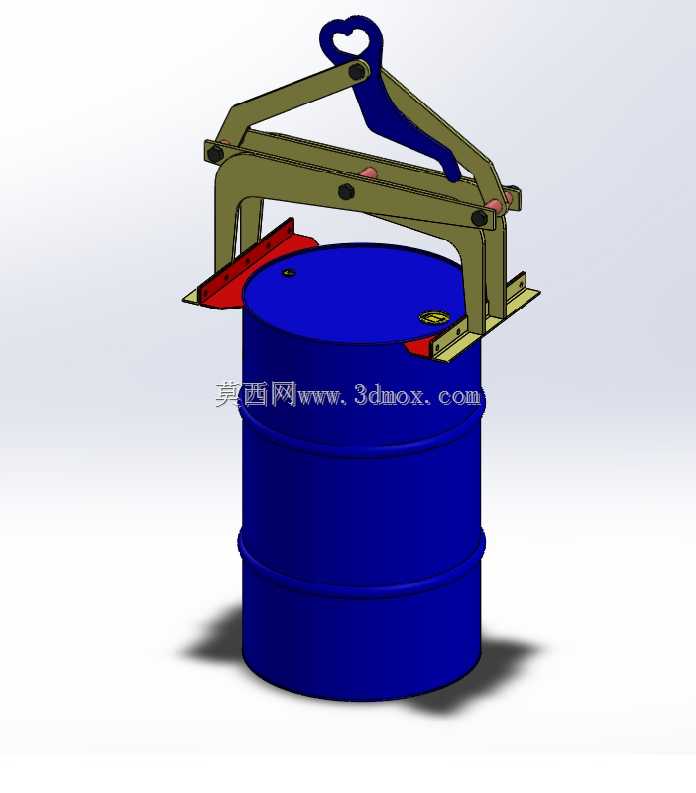

　　夹臂下端的承托爪采用折弯式的L型结构，水平段的承托面做了加宽处理，接触桶沿的位置设置了防滑的咬合齿，不需要额外加装橡胶垫就可以避免桶沿打滑，同时承托爪的垂直段贴紧桶身的位置做了圆弧过渡，不会在夹持过程中硌伤桶壁造成桶身变形，对于薄壁塑料桶或者内衬涂层的化工原料桶，也可以在贴合面加装缓冲垫来降低接触压强，整个连杆机构的转动销轴都采用了带润滑孔的销轴结构，日常维护只需要定期加注润滑脂就可以保证转动顺畅，不需要复杂的拆解保养。在实际作业过程中，这款夹钳的操作逻辑非常简单，作业人员只需要在起吊前将夹钳张开套在桶体上部，让两侧承托爪对准桶身下沿位置，随着起重机起升，夹钳会在自重和吊重的作用下自动锁紧，起升重量越大，

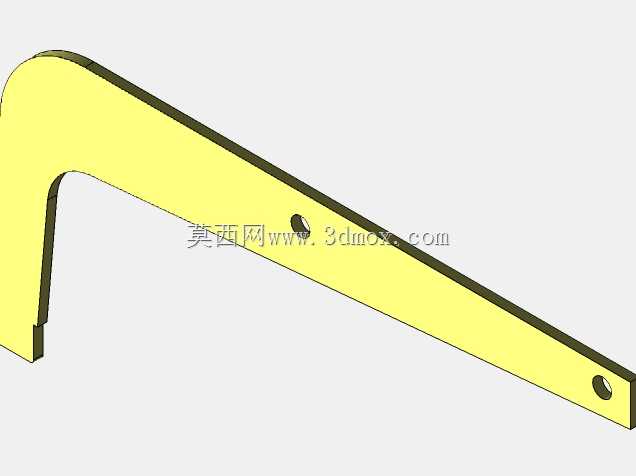

　　连杆机构传递到夹臂上的锁紧力就越大，完全不会出现吊重越大越容易滑脱的问题，当桶体吊运到指定位置落地后，吊点的拉力消失，夹臂就会在自重作用下自动松开，不需要人工手动触发解锁机构，单人就可以完成整个吊运挂钩、摘钩的操作，相比传统的人工搬运或者吊带捆绑作业，作业效率可以提升三倍以上，同时也避免了人工近距离接触吊重带来的安全风险。从安装边界来看，整个夹钳的上部吊点采用标准的吊钩适配结构，不需要对现有起重机、叉车的属具挂点做任何改装，直接悬挂就可以投入使用，夹钳整体的自重控制在25kg以内，单人就可以完成搬运、挂接操作，不会给起重设备带来过多的额外负载，夹臂的转动行程做了机械限位，最大张开角度不会超过作业时的安全范围，避免夹臂张开过大导致的脱钩问题，所有受力位置的销轴都做了防脱处理，不会在长期使用过程中出现销轴窜出的结构失效问题。在结构设计的细节上，整个夹钳的受力杆件都采用了等强度的设计思路，连杆的截面尺寸根据受力大小做了差异化设计，受拉位置的杆件采用矩形截面保证抗拉强度，受弯位置的夹臂采用变截面的折弯结构，在保证夹持强度的前提下尽可能降低整体自重，所有焊接位置都采用连续满焊工艺，焊后做了应力消除处理，避免长期重载作业下出现焊缝开裂的问题，夹钳表面做了喷塑防锈处理，可以适应仓储车间、户外货场等不同作业环境的防锈需求，即使在有一定腐蚀性的化工原料仓储场景中，也能保证长期使用的结构可靠性。
