福特卡车货床锁紧固定金属支架结构

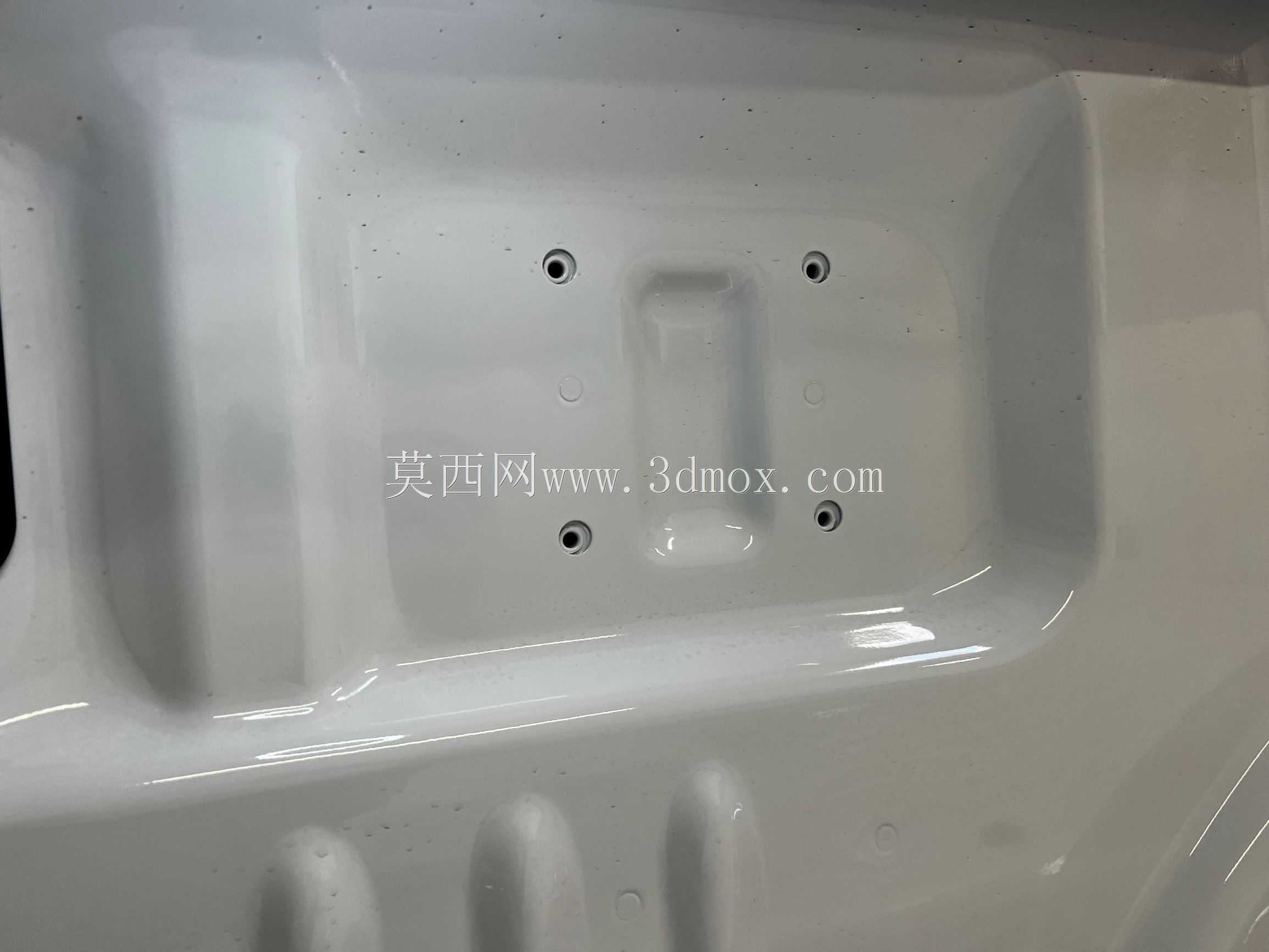

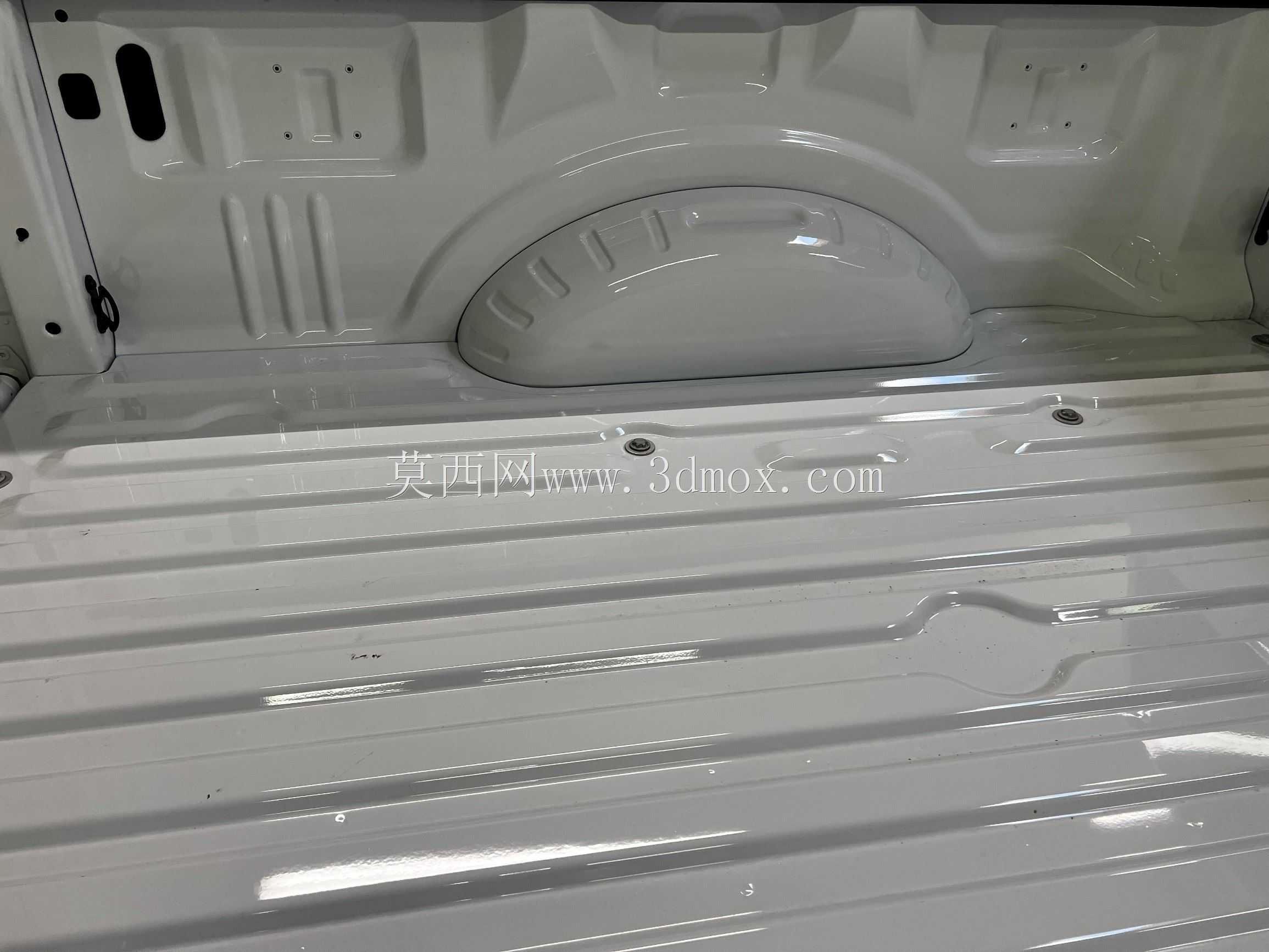

　　该支架为重型载货车辆货箱区域的专用锁紧固定构件，主要应用于福特系列皮卡车型的后货床与底盘基座的连接锁紧场景，承担货床安装后的限位、防窜动以及载荷传递作用，是货箱改装、原厂装配环节中保障货床与底盘连接可靠性的核心五金构件。从实际使用场景来看，单张货床需要配套四件该支架，分别布置在货床底部四个角点对应底盘OEM安装孔的位置，通过M6规格的螺钉完成支架与底盘、支架与货床夹板的双重锁紧，能够在车辆行驶过程中承受货床传递的颠簸载荷、急刹惯性载荷以及侧向扭转力，避免货床出现移位、异响甚至连接失效的问题。

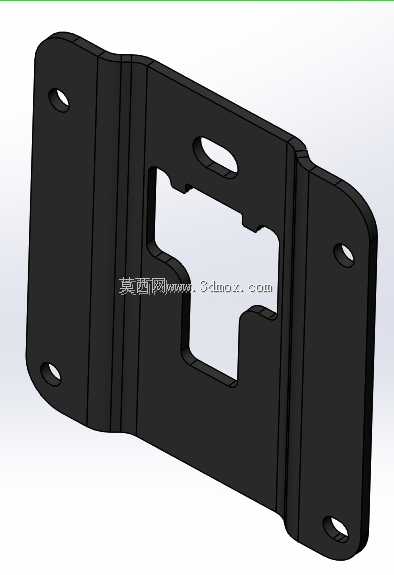

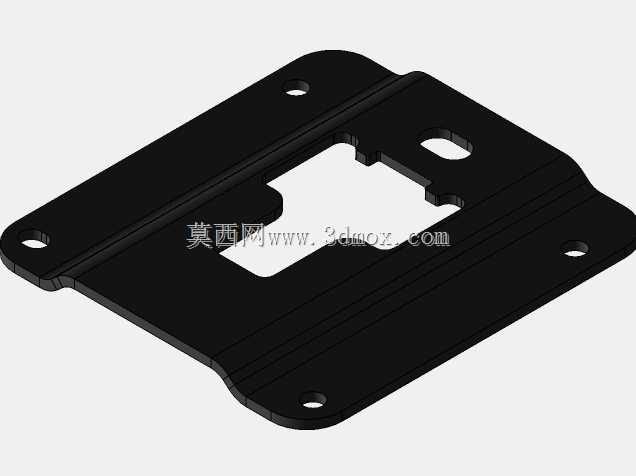

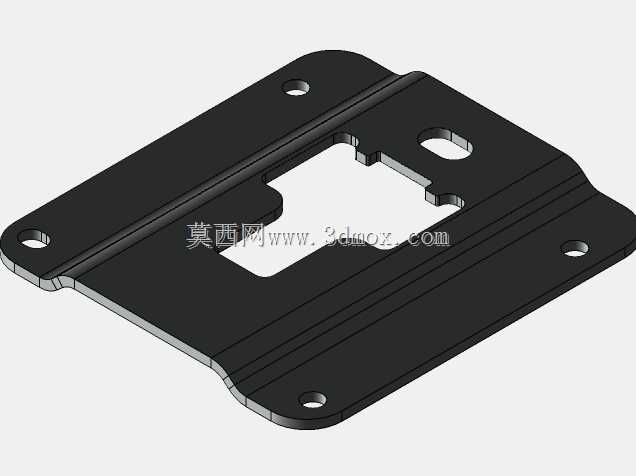

　　从结构设计思路来看，支架整体采用冲压成型的钣金结构，主体为带翻边的L型安装基面，基面一侧设置四个贯通的安装光孔，孔位尺寸完全匹配福特卡车底座上的原厂OEM孔位公差，安装时无需额外扩孔或改制，直接对齐孔位即可完成初步定位，大幅降低现场装配的对位难度。支架中部开设的T形槽孔是核心功能结构，该槽孔用于穿入锁紧螺钉后卡接货床安装夹板，T形的窄边段可对螺钉杆部形成周向限位，防止锁紧过程中螺钉跟转，宽边段则预留了夹板的卡入空间，允许安装时存在一定的位置调整余量，适配不同批次货床底板的微小尺寸公差，避免因加工误差导致装配卡滞。

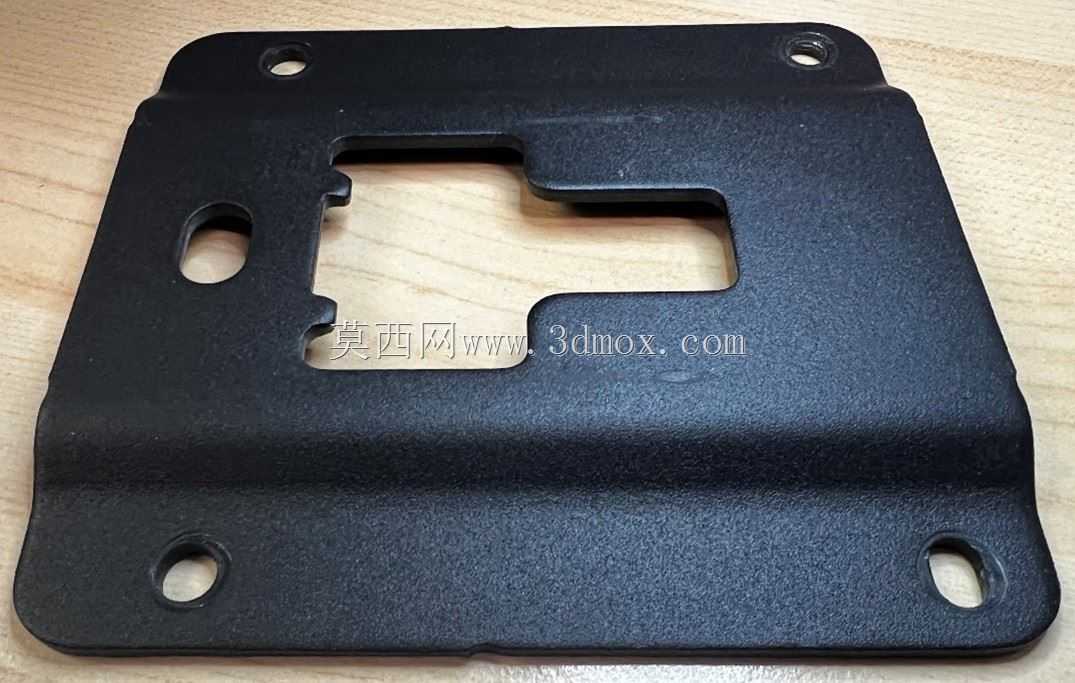

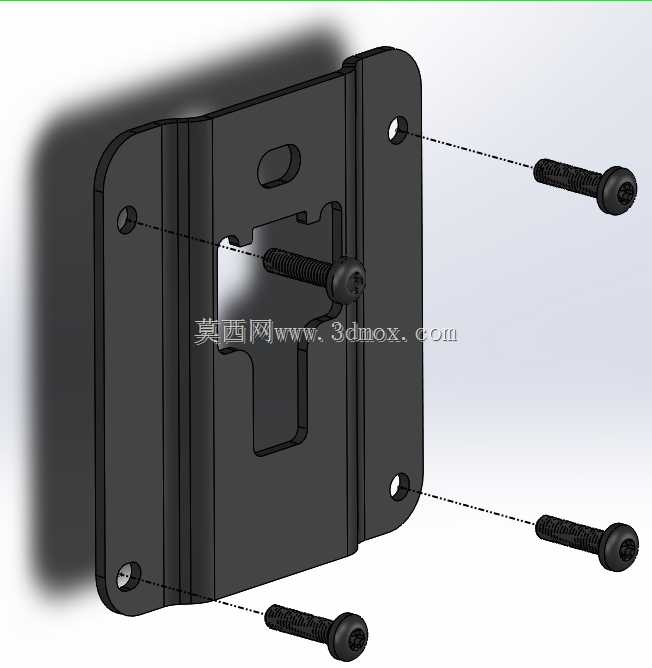

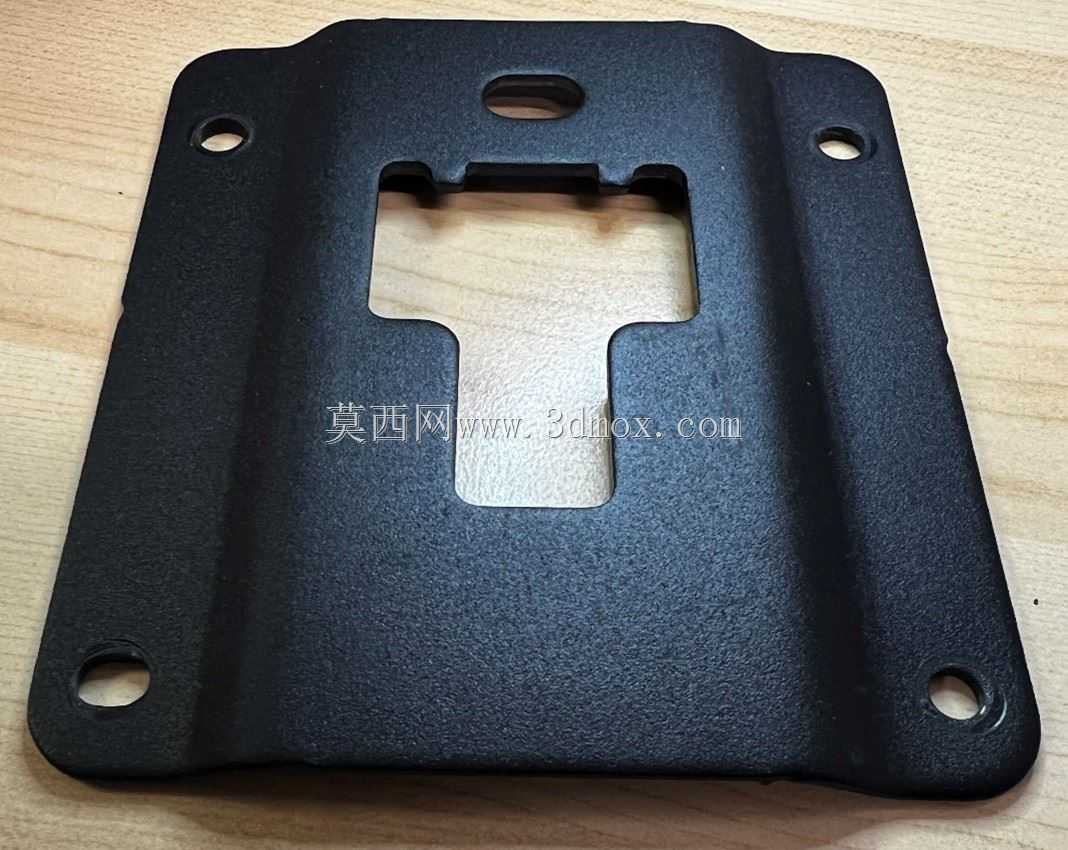

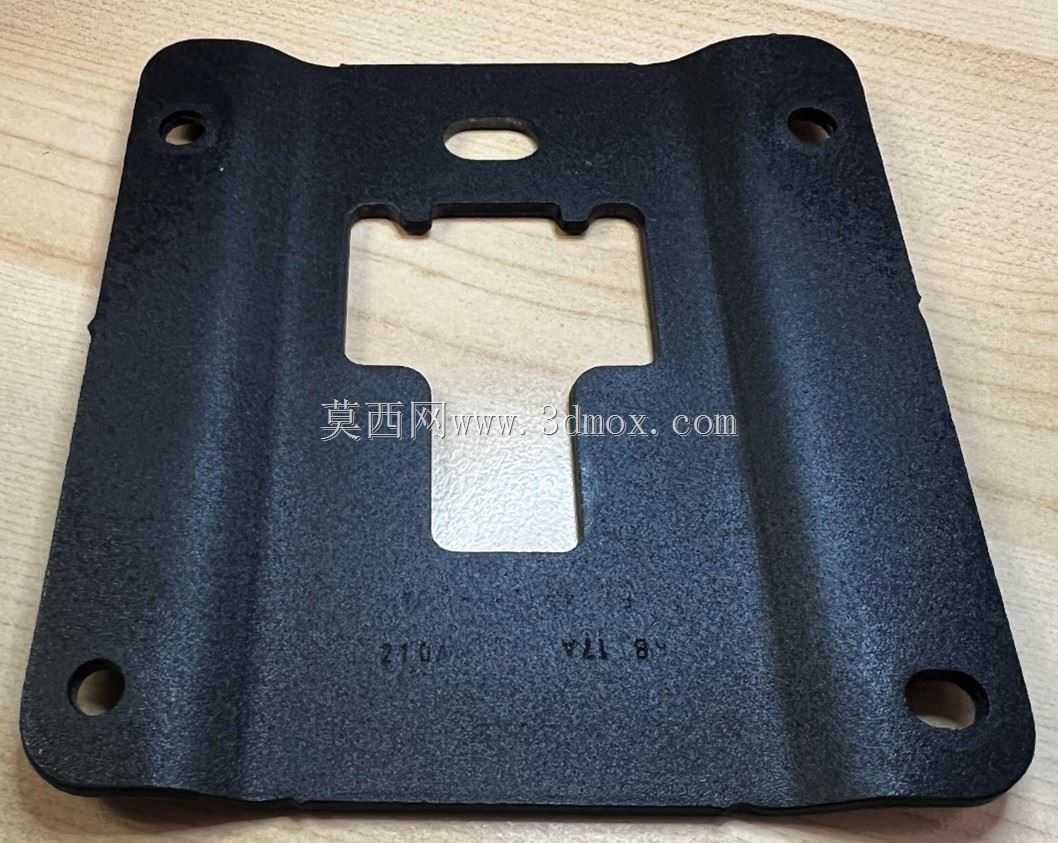

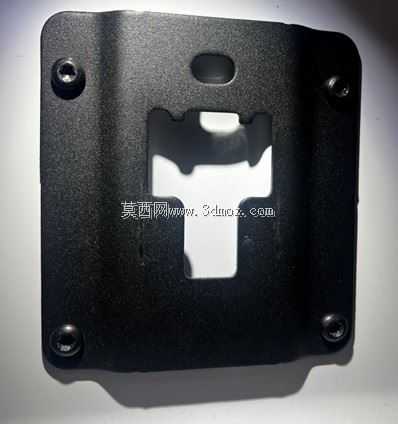

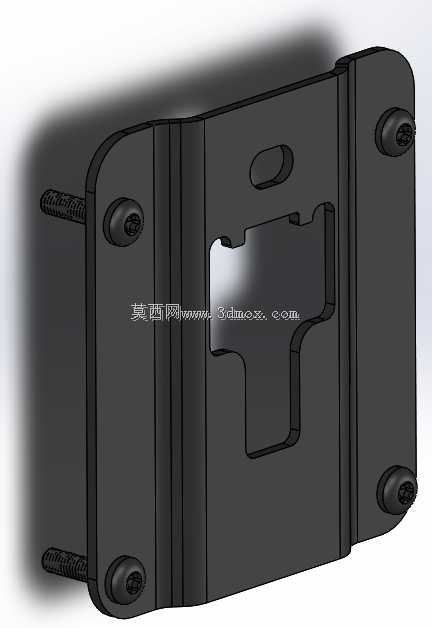

　　表面处理采用黑色粉末喷涂工艺，涂层厚度控制在60-80μm区间，能够抵御户外行驶过程中的泥水侵蚀、砂石击打以及紫外线老化，相比普通喷漆工艺拥有更好的耐磨与防锈性能，适配卡车长期户外作业的使用环境。支架的安装边界经过严格校核，四个安装孔的中心距与底盘基座孔位完全一致，支架翻边高度刚好贴合货床底板的侧边加强筋，安装后支架基面与底盘安装面完全贴合，无悬空翘边问题，锁紧后受力均匀，不会出现局部应力集中导致的支架变形。配套的锁紧螺钉采用内六角圆柱头结构，螺钉长度适配支架板厚与夹板厚度，锁紧后螺钉头部完全沉入支架基面的沉孔内，不会突出表面干涉货床底板的放平，也避免了突出部位刮擦货物或者积累泥水锈蚀。

　　在结构强度设计上，支架板材选用冷轧低碳钢，冲压后经过去应力退火处理，消除冲压过程中产生的内应力，避免长期受力后出现形变。T形槽孔的边缘做了R1.5的圆角过渡，避免槽孔尖角处产生应力集中，在承受大载荷冲击时不会从槽孔位置开裂。四个安装孔的周边做了轻微的压窝处理，既可以增加孔位周边的结构刚度，也能在安装时引导螺钉顺利穿入，提升装配效率。从实际选型角度来看，该支架可直接替换同车型原厂的货床固定支架，也可用于同规格孔距的货箱改装场景，安装时仅需按照对角顺序依次锁紧四颗M6螺钉即可，无需额外的焊接或者粘接工序，拆装维护十分便捷，当货床需要拆卸检修时，仅需松开T形槽内的锁紧螺钉即可分离货床与底盘，无需完全拆除支架与底盘的连接，大幅降低后期维护的工作量。
