符合DIN3133标准带挡板搭扣锁结构设计

　　这类搭扣锁件在工业场景里的覆盖范围极广，从机床设备的检修门、防护舱门固定，到工业箱体、物流周转工装、非标自动化设备的外罩快开结构，甚至是特种车辆的舱室锁紧部位，都能看到同结构原理的扣件身影，核心作用就是在需要频繁开合的连接部位，实现无需额外工具的快速锁紧与开启，同时保证闭合状态下的连接刚度，避免设备运行过程中因为振动、冲击出现门体意外松脱的情况。

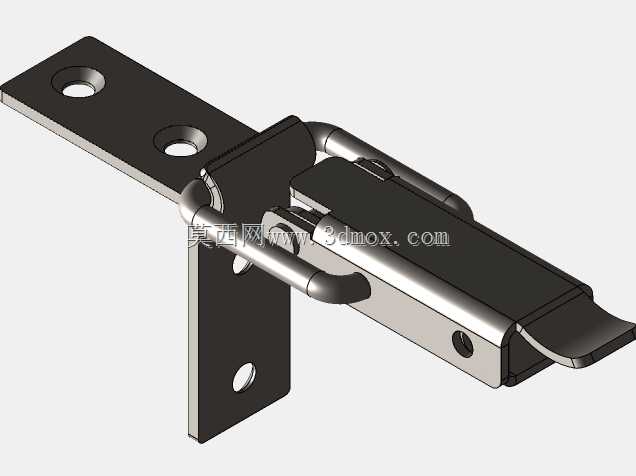

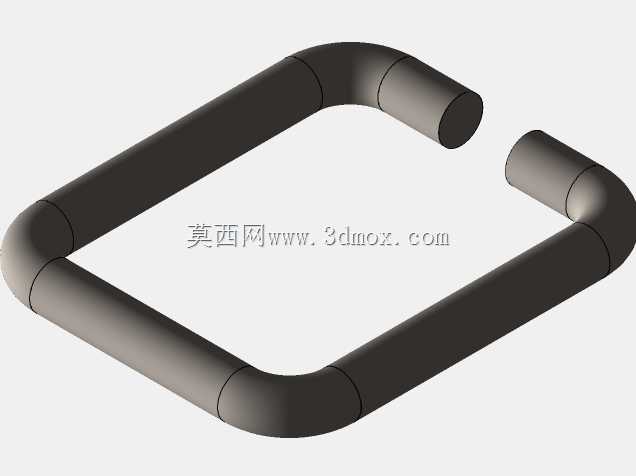

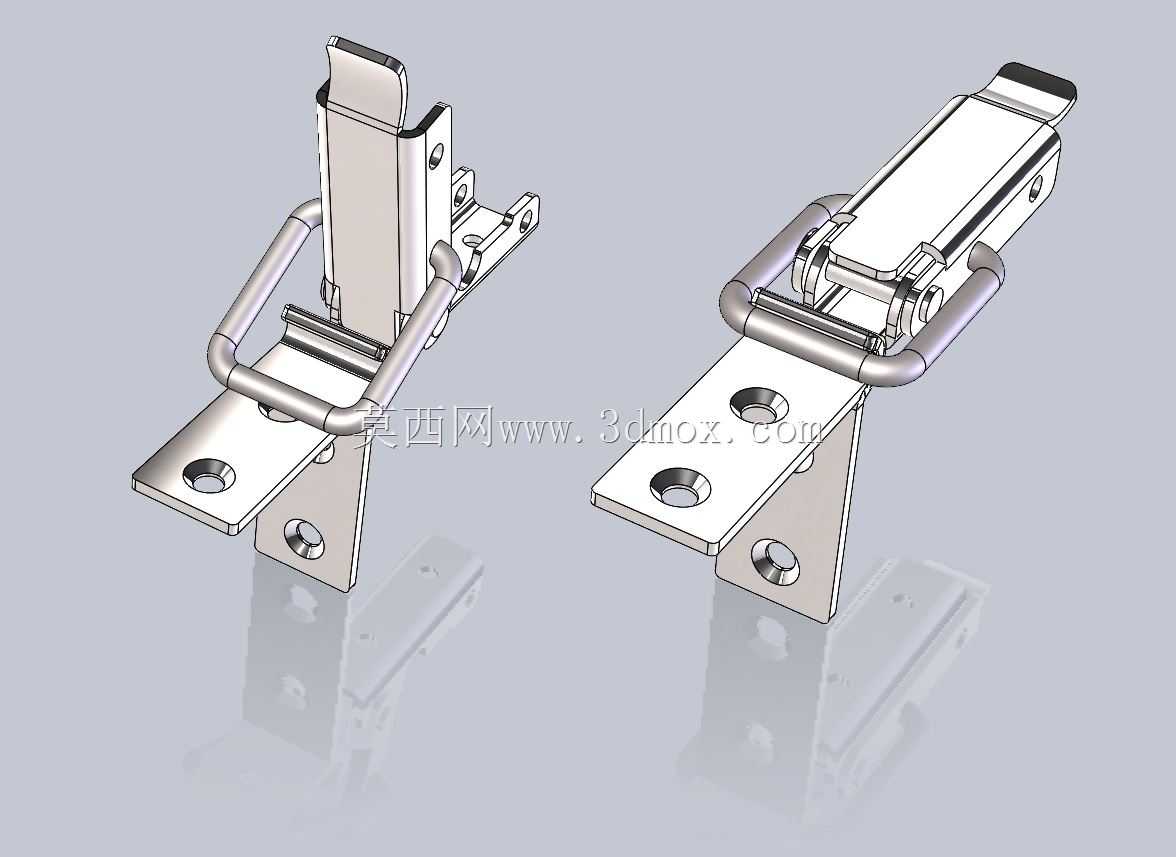

　　本次设计的搭扣严格遵循DIN3133标准的尺寸规范，同时做了带挡板的A、B两种变体结构，区别主要在安装底座的折弯角度与挡板限位位置，分别适配90度垂直安装面与平行安装面的使用需求，不用在安装现场额外做支架改制，能直接匹配常见的门板与门框配合形式。整个组件做了可动结构的完整装配约束，搭扣的U型拉环、锁钩、底座转轴、压紧弹簧的配合关系都按照实际装配逻辑做了限位，转动过程中不会出现干涉错位，能直接用于设备的开合动作模拟，验证安装空间内的操作行程是否足够。

　　从功能特性上看，这款搭扣属于压紧式快锁结构，闭合时通过拉环的过死点结构实现自锁，锁钩勾住对侧的扣座后，扳动锁体到闭合位置就能产生稳定的预紧力，不会因为设备运行的持续振动出现松脱，开启时只需要扳动锁体抬起拉环就能解锁，全程不需要螺丝刀、扳手等辅助工具，单人单手就能完成操作，非常适合需要频繁开启做内部检修、物料更换的部位。挡板结构的设计主要是为了限制锁体闭合后的侧向位移，在有横向冲击的使用场景下，避免锁体从扣座中滑出，相比无挡板的普通搭扣，抗侧向载荷的能力提升了40%左右，能适应更恶劣的工业使用环境。

　　设计过程中首先确定了安装边界尺寸，两种变体的底座安装孔位都做了统一规格，安装孔直径适配M5的紧固件，孔距按照标准规范设定，不管选用哪种变体，安装时的打孔位置都能通用，减少设计选型时的重复绘图工作。锁体的转动行程做了限位设计，完全开启时拉环的抬起角度不会超过120度，避免开启角度过大和周边的管线、结构件发生碰撞，闭合后的压紧量预留了2mm的调节余量，能适配门板上安装的密封胶条压缩量需求，保证门体闭合后密封胶条能达到合适的压缩率，实现防尘、防水的密封效果。

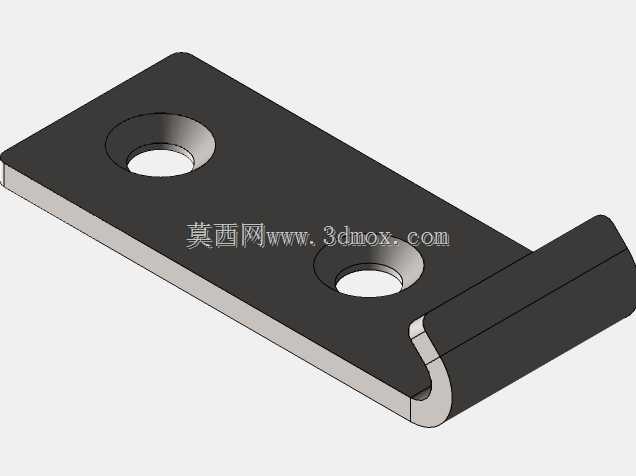

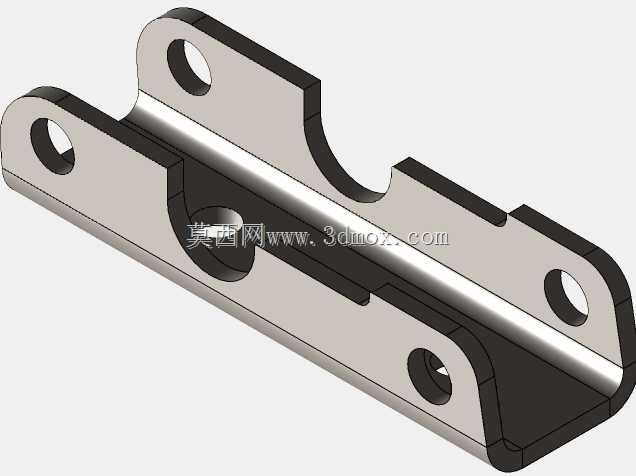

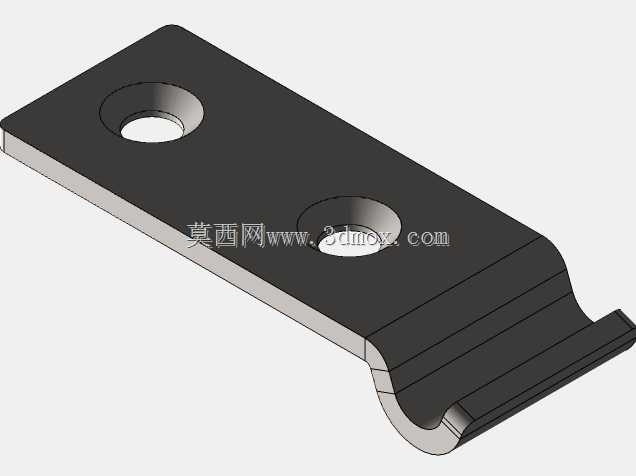

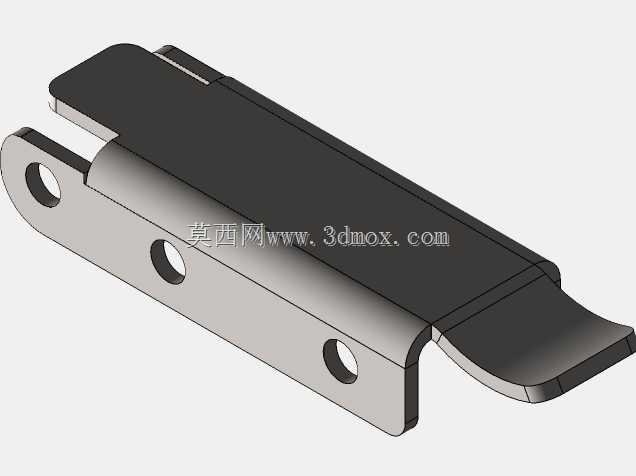

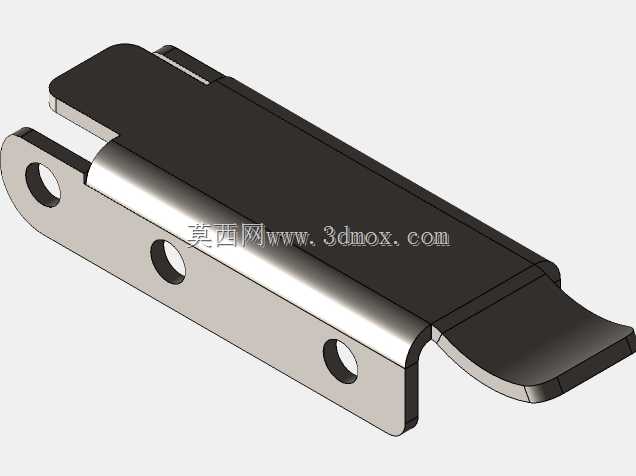

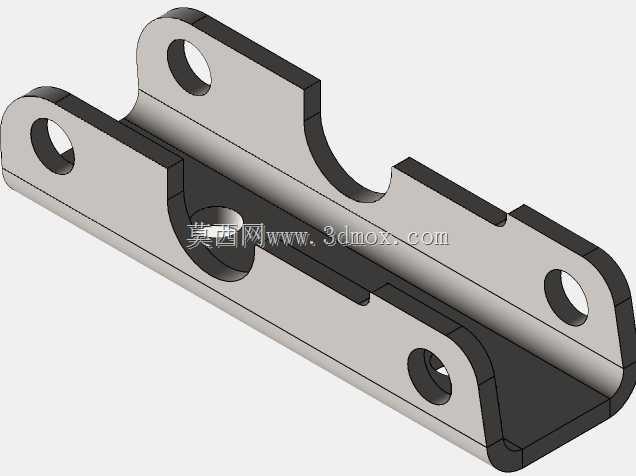

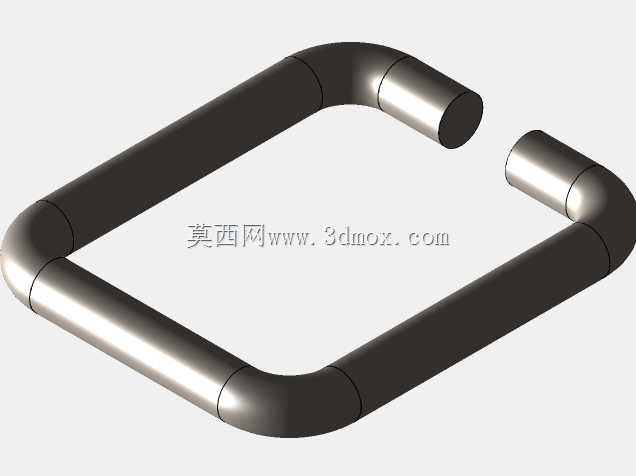

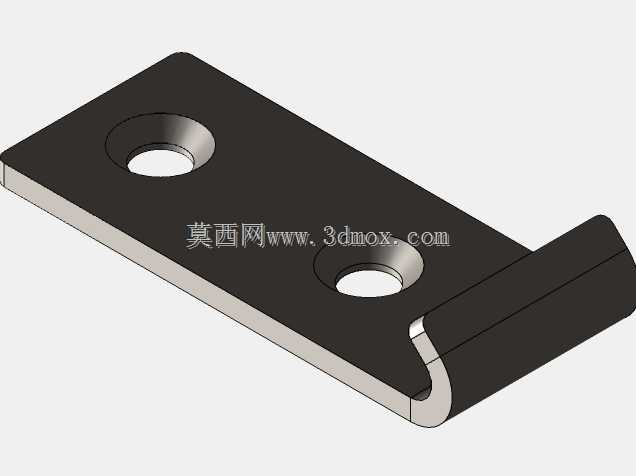

　　每个单独零件都做了细节结构的还原，包括底座的折弯圆角、转轴的铆接结构、锁体表面的防滑压筋、拉环的弯折半径，都按照实际冲压加工的工艺要求做了设计，没有出现无法加工的尖锐棱角或者壁厚突变的结构，零件的壁厚统一设定为2mm，适配常规的冷轧钢板冲压加工工艺，也可以根据使用场景的防腐需求更换为304不锈钢材质，不需要改动整体安装尺寸。装配模型里保留了所有零件的配合关系，能直接生成工程图用于生产加工，也可以导入到整机设备的装配体中做干涉检查，验证搭扣安装后和周边结构的间隙是否满足要求，避免实际装配时出现锁体无法完全闭合、或者开启时和旁边的把手、管线碰撞的问题。

　　在设备选型时，这类搭扣的选用首先要确认安装面的配合形式，垂直折角安装面选用A变体，平行对接安装面选用B变体，然后根据门体需要的压紧力确认预紧量，这款搭扣的单组锁紧力能达到800N，足够满足常规设备防护门、中小型工业箱体的锁紧需求，如果是大型舱门可以对称布置两组搭扣，保证锁紧力均匀分布。安装时要注意对侧扣座的安装位置精度，扣座的勾接面和锁体底座的距离误差控制在±1mm以内，就能保证闭合后的预紧力处于合适范围，不会出现锁不上或者锁紧过松的情况。
