ER16弹簧夹头精密夹持结构设计

　　ER系列夹头是目前机加工领域应用覆盖面最广的弹性夹持元件，ER16作为该系列里适配中小规格刀具的常用型号，大量出现在数控铣床、加工中心、车床动力刀座、专用钻孔攻丝设备的主轴末端，承担刀具与主轴之间的扭矩传递、径向跳动约束的核心作用。从实际加工场景来看，ER16夹头的适配夹持范围覆盖1mm到10mm直径的直柄刀具，无论是硬质合金立铣刀、高速钢钻头、丝锥，还是小型铰刀、研磨棒，都能通过夹头自身的弹性变形实现均匀抱紧，相比老式的三爪钻夹头，它的夹持同轴度更高，高速运转时的动平衡表现更好，在8000转以上的精加工工况下，能有效减少刀具振纹，提升加工面的光洁度。

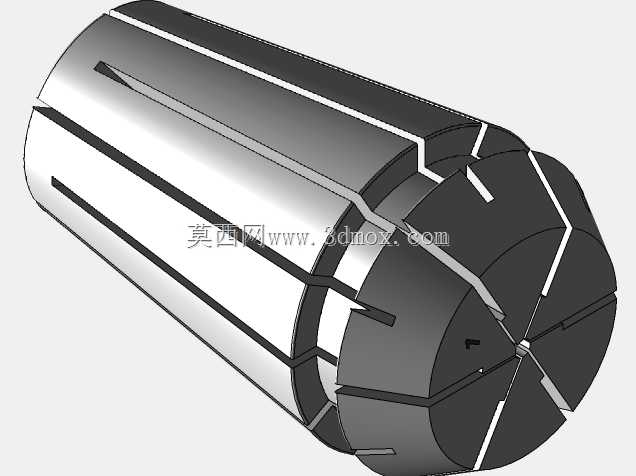

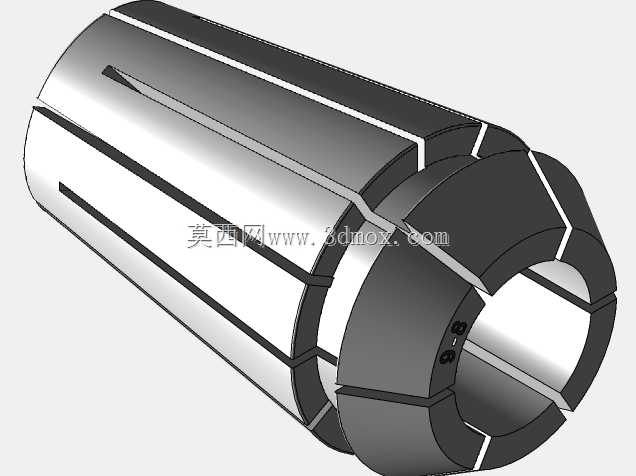

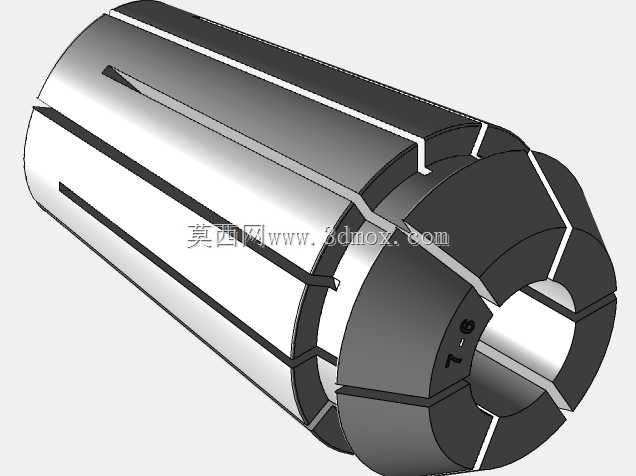

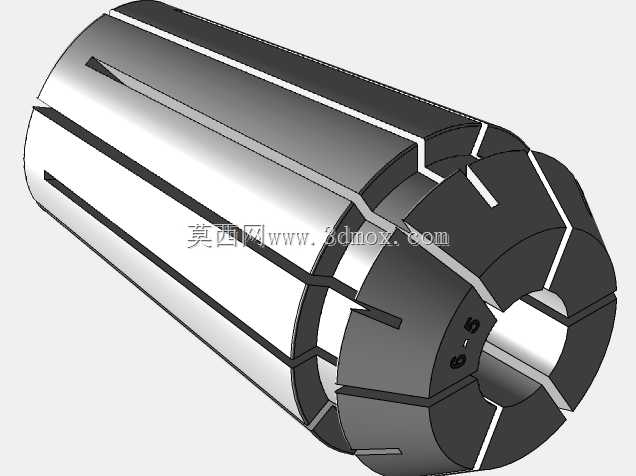

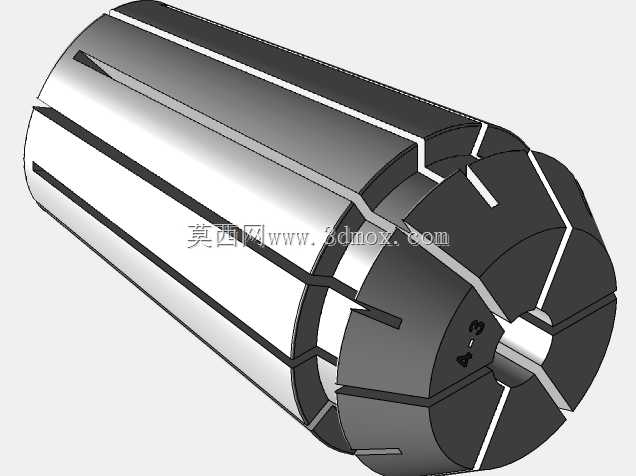

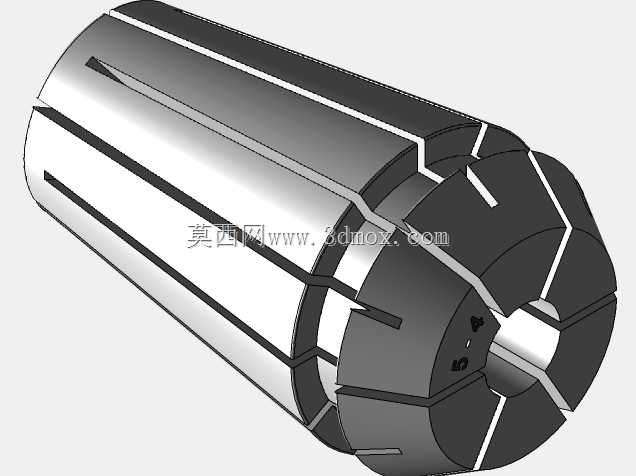

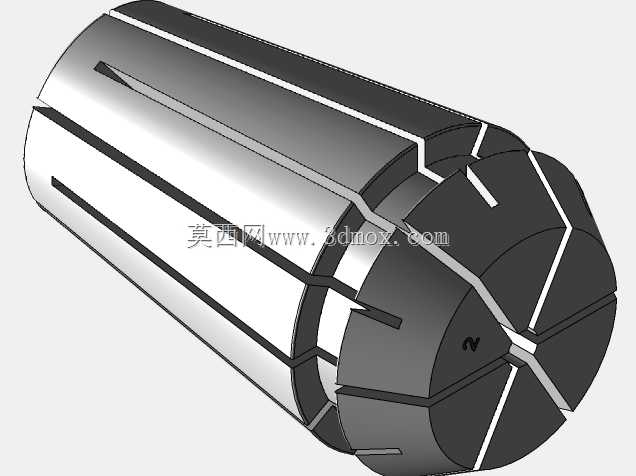

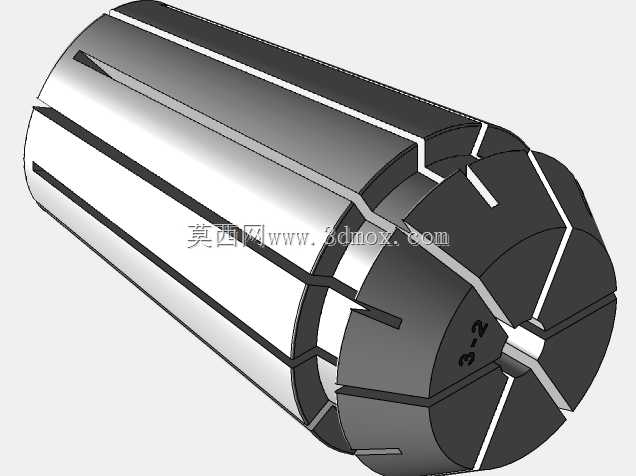

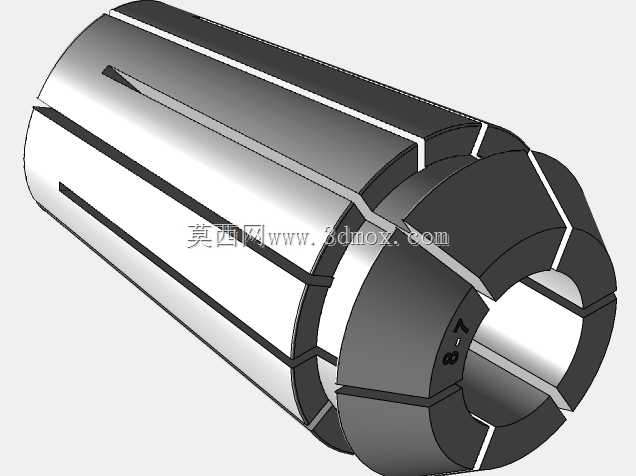

　　设计这款夹头的时候，首先要匹配标准ER16螺母与主轴锥孔的安装边界，夹头的外锥面采用8度的标准锥角，这个角度是经过长期工业验证的，既可以保证螺母锁紧时，轴向锁紧力能够顺畅转化为夹头内孔的径向收缩力，又能避免锥面自锁导致拆卸困难。夹头本体的开槽采用对称等分的12槽结构，其中6条槽从夹头小端向大端延伸，剩余6条从大端向小端延伸，交错分布的开槽方式可以让夹头在收缩时各个方向的变形量均匀一致，不会出现局部应力集中导致的夹持偏斜，同时也能提升夹头的反复开合寿命，避免长期使用后槽根位置出现疲劳裂纹。

　　夹头的内孔精度是决定夹持效果的核心指标，设计时内孔的圆柱度控制在0.005mm以内，内孔与外锥面的同轴度公差不超过0.003mm，这样在锁紧状态下，刀具装夹后的径向跳动可以控制在0.01mm以内，满足精加工的精度要求。夹头的大端端面设计有定位台阶，安装时可以和主轴端面的定位面贴合，保证轴向定位的准确性，避免锁紧时夹头出现轴向窜动。夹头的材质通常选用65Mn弹簧钢，经过淬火回火处理后硬度达到HRC44-48，既有足够的弹性保证反复收缩变形不会断裂，又有足够的硬度保证内孔和外锥面的耐磨性，延长使用寿命。

　　在实际设备选型匹配时，需要注意ER16夹头对应的锁紧螺母外径是28mm，夹头自身的总长度为27mm，安装时需要保证主轴锥孔的深度足够容纳夹头，同时螺母的旋转空间不能和周围的夹具、工件发生干涉。在走心机、小型排刀车床的动力头位置，因为安装空间比较紧凑，ER16夹头的小尺寸优势非常明显，既可以提供足够的夹持力，又不会占用过多的刀座空间。在钻孔攻丝的工况下，ER16夹头的弹性结构还能微量补偿刀具的径向偏摆，减少丝锥折断的概率，尤其是在加工不锈钢、高温合金等难加工材料时，稳定的夹持力可以避免刀具打滑，提升加工过程的可靠性。

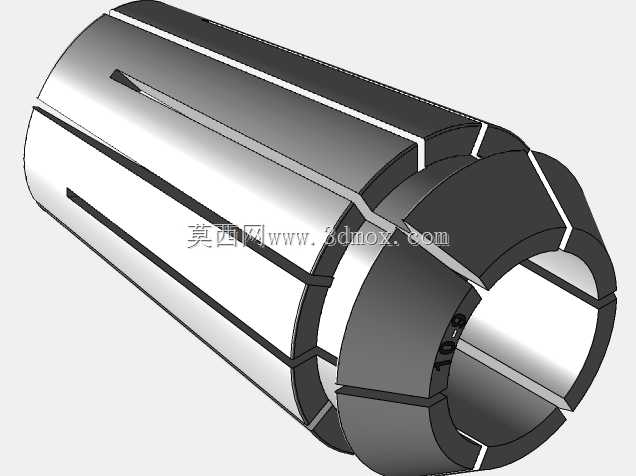

　　从结构细节来看，夹头每个槽的末端都设计有小圆角过渡，这个细节很容易被忽略，但它可以大幅降低槽根位置的应力集中系数，在夹头反复收缩扩张的过程中，圆角位置不会因为应力突变产生裂纹，很多劣质夹头就是因为槽根没有做圆角处理，使用几次后就从槽根位置开裂报废。另外夹头的内孔表面做了细磨砂处理，既可以增加和刀具柄部的摩擦力，提升扭矩传递能力，又不会因为表面太粗糙刮伤刀具柄部，影响刀具的重复装夹精度。在做三维建模的时候，需要特别注意开槽的螺旋角度和深度匹配，槽的深度不能过深否则会降低夹头的整体刚性，也不能过浅否则收缩量不足，无法覆盖标称的夹持范围，ER16夹头的单边最大收缩量可以达到1mm，也就是说标称夹持10mm的夹头，最小可以夹持9mm直径的柄部，这个收缩量是经过精确计算的，既保证足够的夹持范围，又不会让夹头的变形量超过材料的弹性极限。

　　在实际生产应用中，ER16夹头还可以搭配不同类型的螺母使用，比如带滚珠的锁紧螺母可以降低锁紧时的摩擦力，用更小的锁紧力就能达到足够的夹持扭矩，避免因为锁紧力过大导致夹头变形过度；而带密封圈的螺母则可以在切削液喷淋的工况下使用，防止切削液和切屑进入锥孔配合面，保护主轴锥孔和夹头外锥面的精度。对于做精密零件加工的车间来说，ER16夹头是消耗性的工装配件，定期检查夹头的内孔磨损情况、槽根是否有裂纹、外锥面是否有碰伤，是保证加工精度稳定的必要环节，一旦发现夹头的夹持跳动超过0.02mm，就需要及时更换，避免因为夹持不稳导致刀具崩损或者零件报废。
