三摩托运载拖挂平板结构设计

　　这款三摩托运载拖挂平板，主要面向个人摩托爱好者、摩托赛事后勤保障、摩托经销门店短途转运等场景设计，解决多台摩托车跨区域移动时，单台运输效率低、装卸繁琐、固定不稳的实际问题。日常使用中，可挂载于常规家用乘用车、轻型皮卡后拖钩位置，满足高速通行、城郊道路、非铺装路面短途行驶的运载需求，相比封闭式货运厢体，平板结构的装卸门槛更低，不需要额外的吊装设备，单人即可完成摩托的上下架与固定操作。

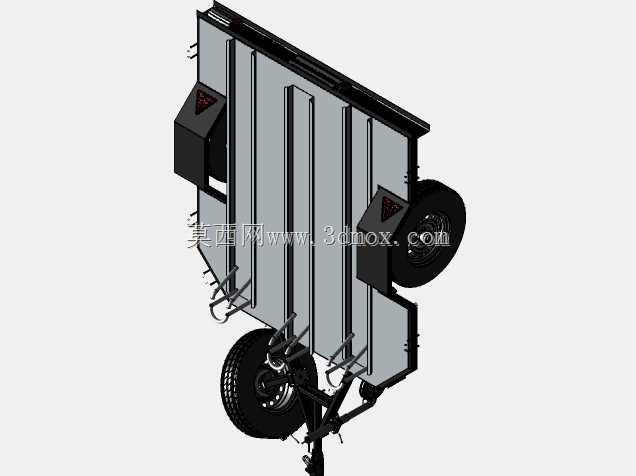

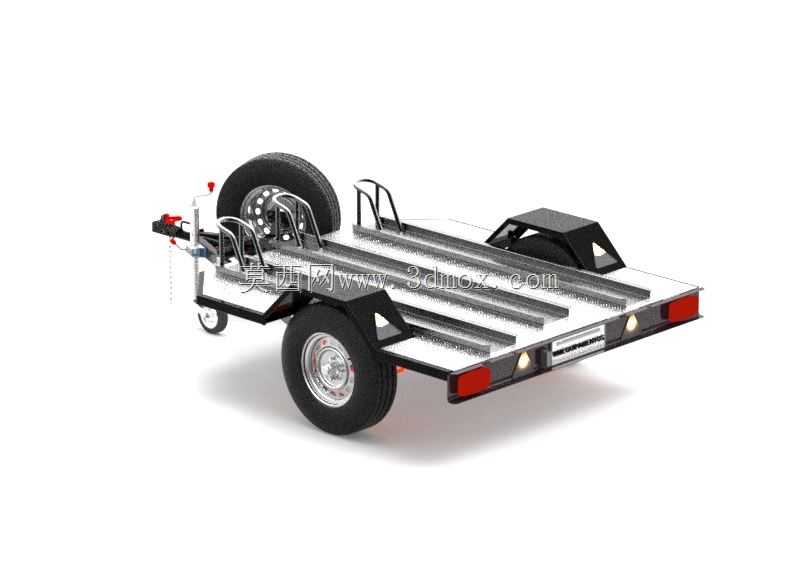

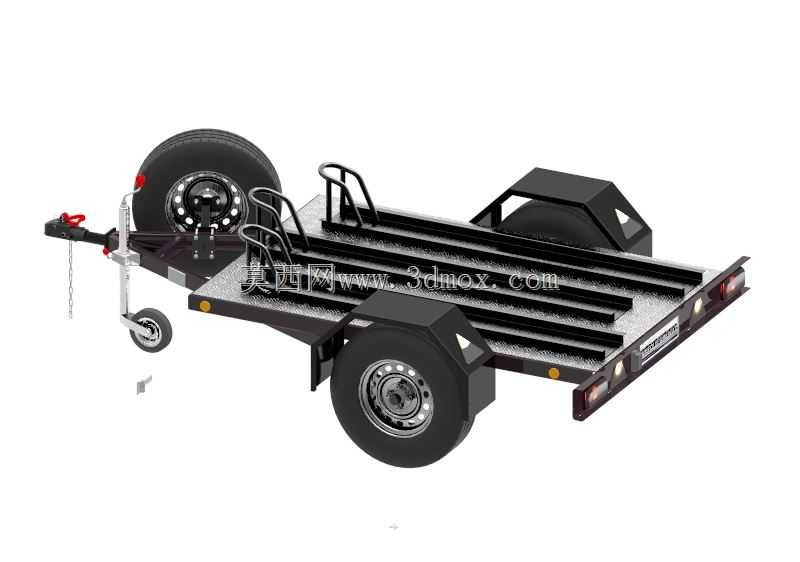

　　从功能特性来看，平板台面设置了三组平行的摩托轮胎限位导轨，每组导轨对应一台摩托车的前后轮位置，导轨采用弯折型钢焊接成型，轮槽宽度适配常规街车、越野摩托、巡航摩托的轮胎尺寸范围，轮胎驶入后可限制横向位移，避免行驶过程中摩托侧倾偏移。平板前端设置了三个独立的前轮挡块，挡块高度匹配摩托前轮半径，前轮抵靠后可快速用绑带穿过车架预设的绑带环完成固定，不需要额外寻找挂点。底盘采用单轴布局，匹配钢制轮毂与真空橡胶轮胎，承载能力覆盖三台总重不超过900kg的摩托运载需求，轴荷分配经过测算，满载状态下拖挂头下压力控制在50-80kg区间，符合乘用车后拖钩的承载要求，不会出现后悬下压力过大导致的前车操控失稳问题。平板侧部分布有反光标识与示宽灯安装位，尾部设置了牌照安装板与尾灯组接口，可直接对接前车的灯光信号系统，满足道路行驶的法规要求。底盘左侧设置了手摇式支腿，拖挂与前车分离时，摇下支腿即可保持平板水平放置，不需要额外的支撑物，装卸摩托时不会出现平板翘头或侧翻的风险。平板前端上方设置了备胎安装支架，可固定全尺寸备胎，应对长途行驶中的爆胎突发状况，支架位置不影响摩托的装卸动线，也不会遮挡前车驾驶员通过后视镜观察拖挂状态的视线。

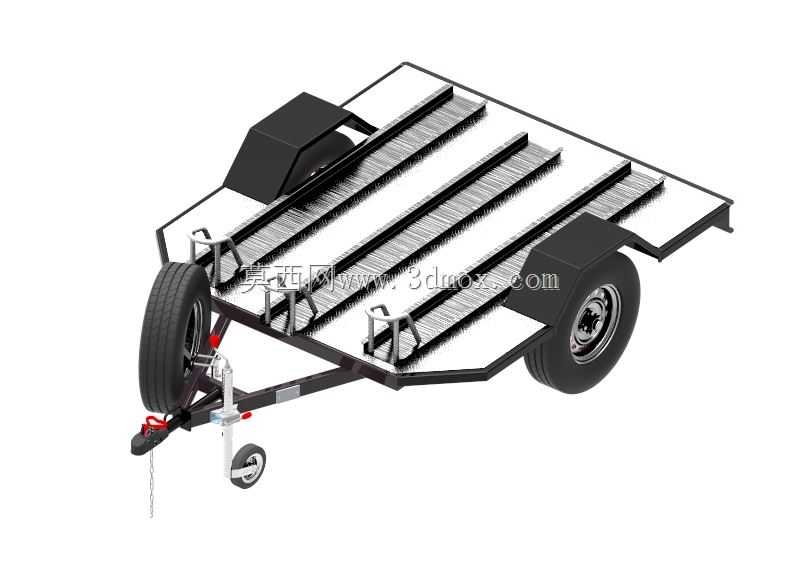

　　设计过程中，首先确定了核心的运载边界：单台摩托最大长度按2.3m、轮距最大按0.9m测算，平板有效承载面长度设置为3.2m，宽度设置为1.8m，三台摩托可平行排布，相邻两台摩托的手把间隙预留150mm以上，避免行驶过程中手把相互剐蹭。底盘主梁采用矩形钢管焊接成型，主梁截面尺寸根据满载弯曲应力测算选定，横梁间距设置为400mm，保证台面承载时的挠度控制在1/1000以内，不会出现台面凹陷变形的问题。牵引架采用V型布局，牵引头选用标准50mm球头拖挂接口，适配市面上绝大多数民用乘用车的后拖钩尺寸，牵引架与主梁的连接位置做了加强筋焊接，分散起步、制动时的冲击载荷。悬挂系统采用钢板弹簧阻尼结构，可过滤非铺装路面的颠簸震动，避免运载的摩托受到过大冲击导致外观件或内部结构损伤。轮胎与轮拱的间隙预留了100mm以上的跳动空间，满载颠簸时不会出现轮胎摩擦台面的问题。

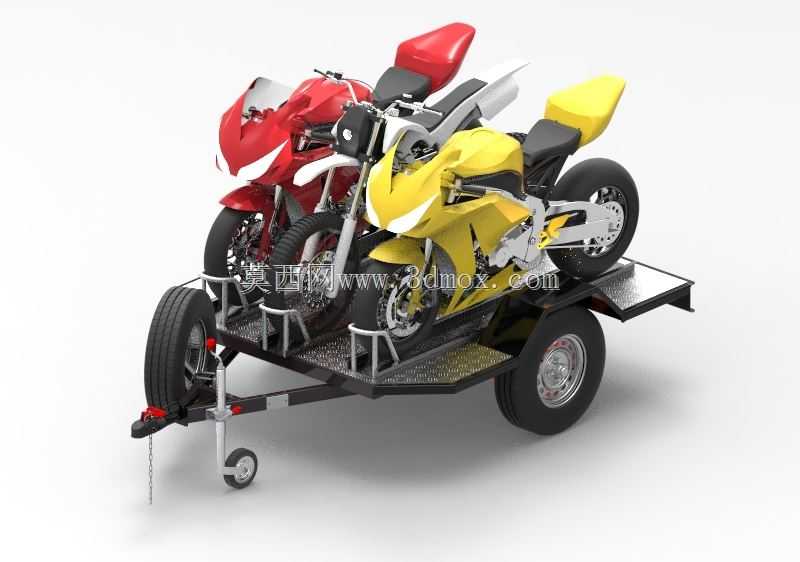

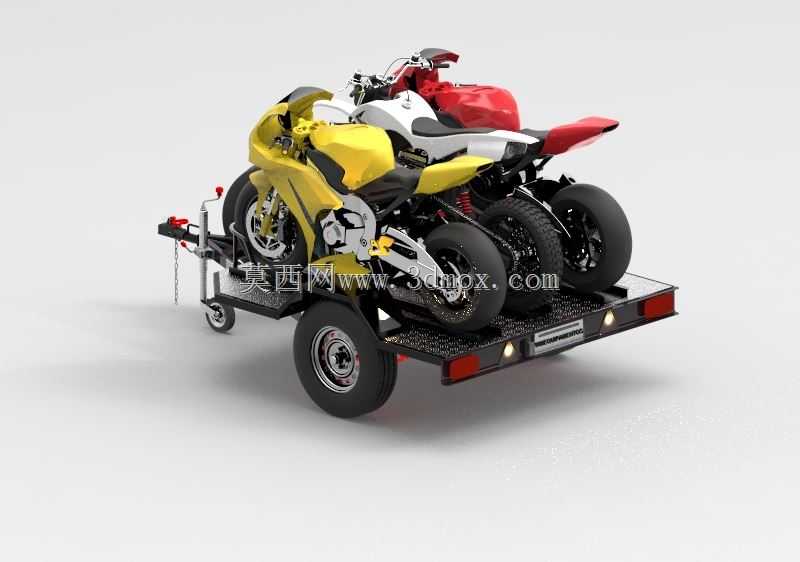

　　实际使用时，装卸流程不需要额外辅助：将支腿摇至与地面接触，解锁平板尾部的可翻折坡道板，摩托可直接沿坡道驶入导轨，前轮抵靠前端挡块后，用棘轮绑带分别固定前轮、后轮与车架位置，绑带拉紧力控制在合适区间，避免压坏摩托外观件，固定完成后翻起坡道板锁止，连接灯光信号线路，确认所有绑带无松动、轮胎气压正常即可上路行驶。日常存放时，平板可通过支腿直立放置，减少占地空间，底盘的防腐涂层采用喷塑处理，可应对雨天行驶、泥泞路段的腐蚀，延长设备使用寿命。整个结构没有复杂的传动或电控部件，维护成本极低，常规检查仅需关注轮胎气压、钢板弹簧连接螺栓紧固力矩、灯光信号是否正常即可，不需要专业的维修技能，普通使用者即可完成日常保养操作。
