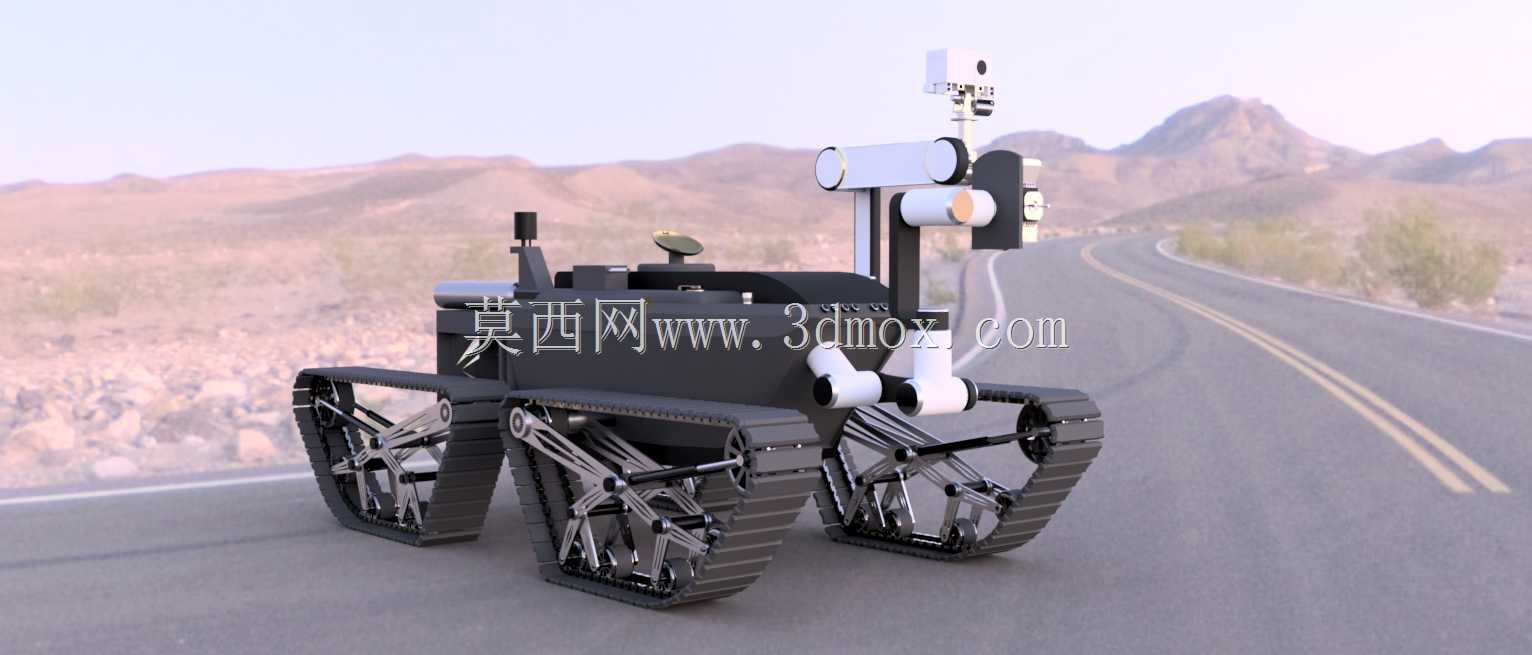

重型履带式火星漫游探测作业车设计

　　这款重型漫游探测车的底盘行走系统采用履带式布局，适配非结构化复杂地形的通行需求，区别于轮式探测车在松软砂石、起伏岩面的通过性短板，履带接地面积更大，接地比压控制在较低区间，可在松散沙土、碎石坡、浅沟壑等复杂地表稳定行驶，不会出现轮式结构易打滑、陷车的问题。行走悬架选用Horstmann结构，也就是常说的霍斯特曼悬挂，这种悬挂最初应用于重型装甲车辆的行走系统，采用多组平衡肘配合弹性元件的结构，能将单组负重轮受到的地面冲击分散到相邻轮组，在高速越障或通过起伏地形时，可大幅降低车身的俯仰振动幅度，保证上部搭载的探测、作业模块的姿态稳定性，避免精密传感设备因持续振动出现精度偏移或结构疲劳损伤。

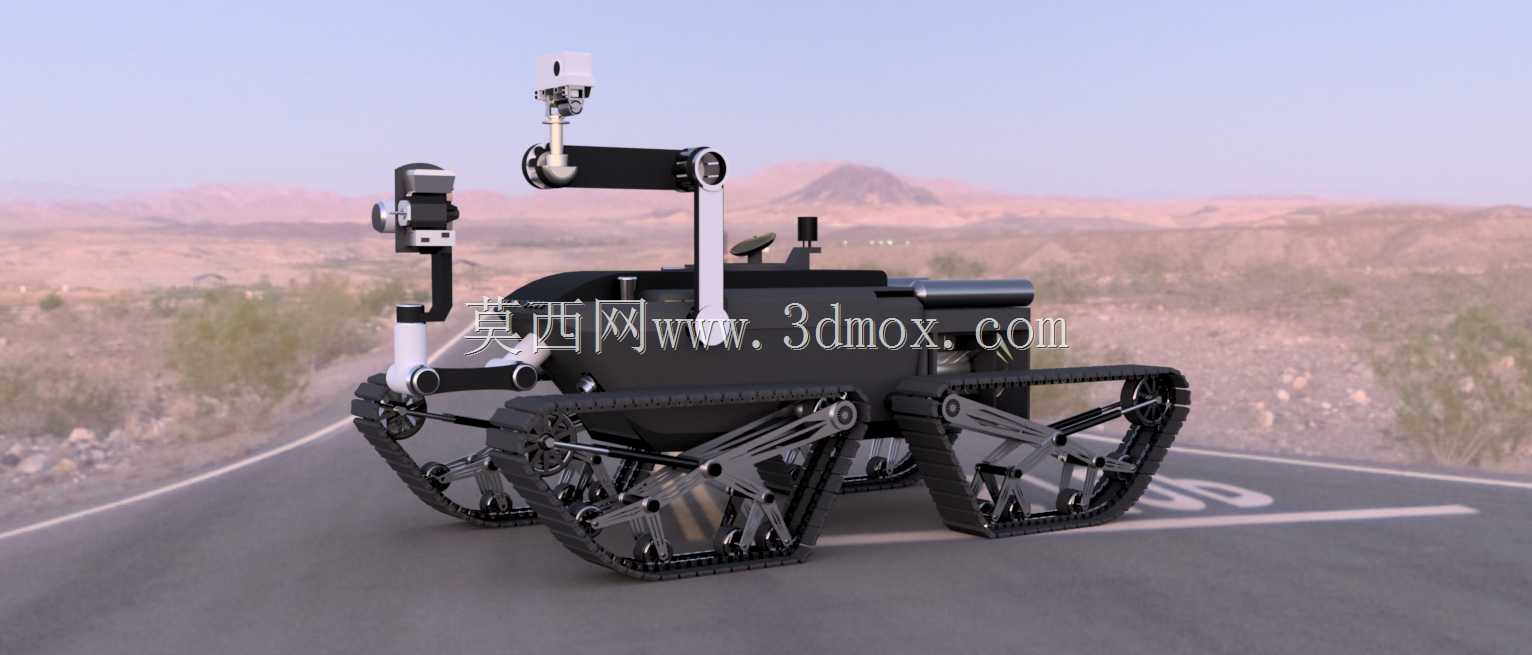

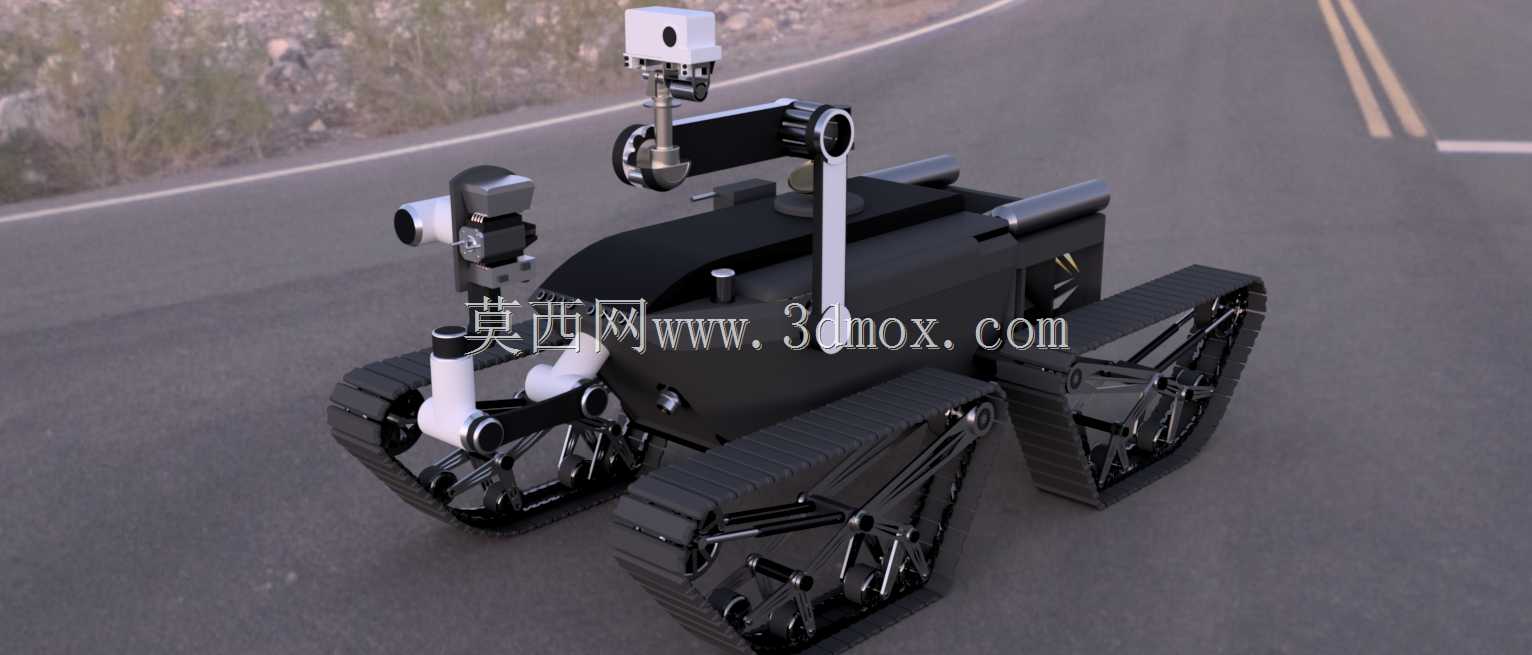

　　上部搭载的作业执行系统分为两组独立机械臂结构，主作业机械臂为5自由度构型，关节布置依次为腰转、肩摆、肘摆、腕摆、末端回转，可覆盖车身周围1.2米半径范围内的作业区域，末端可搭载采样钻、夹持器、光谱探测头等不同作业末端，完成地表样本采集、岩石破碎、设备维护等操作；另一组3自由度臂专门用于搭载视觉相机模块，关节配置为俯仰、回转、调平三个自由度，可独立于主作业臂调整拍摄视角，不会因主臂作业振动影响成像稳定性，相机模块的安装位置高于主臂最高作业高度，可获得无遮挡的全局视野，支持地形三维重建、目标识别定位、作业路径预规划等功能。

　　整车的结构布局采用低重心设计，电池组、主控模块等重量较大的部件全部布置在底盘车架的下部位置，整车质心高度控制在履带接地高度的0.6倍以内，在侧倾35度、纵倾40度的坡面上不会发生倾覆，满足复杂地形的行驶稳定性要求。履带的张紧机构采用螺杆调节式结构，布置在履带架的前端位置，维护时无需拆解履带板，仅通过调整螺杆行程即可完成张紧度校准，适配野外长期作业的低维护需求。车身外壳采用分段式拼接结构，上部盖板预留快拆检修口，可快速打开对内部的电控模块、线路、传动部件进行检修更换，外壳的棱边做了圆弧过渡处理，避免在低温环境下出现应力集中导致的壳体开裂问题。

　　从安装边界来看，整车的宽度控制在0.8米以内，长度1.4米，高度（不含机械臂展开状态）0.7米，可通过宽度1米的狭窄通道，机械臂完全收拢后整体外轮廓不超出履带架的边界，可在狭窄岩缝、洞穴入口等受限空间内通行。主机械臂的末端负载能力为5kg，可满足常规采样作业、小型部件搬运的负载需求，相机臂的末端负载为1kg，可兼容不同规格的可见光、红外、多光谱相机模块。底盘的驱动系统采用双侧电机独立驱动方案，通过两侧履带的转速差实现转向，最小转弯半径为0，可实现原地转向，在狭窄区域内的机动灵活性远高于差速轮式结构。

　　在实际应用场景中，这类漫游车可承担地外行星表面的探测作业任务，也可经过适应性改造后应用于地球表面的危险区域作业，比如地震灾后的废墟搜救、矿洞内部的环境探测、核辐射区域的巡检作业等，只需要根据应用场景调整外壳的防护等级、更换对应的作业末端即可。底盘的传动结构采用密封设计，可阻挡沙尘、水汽进入传动箱内部，在多尘、高湿度环境下可长期稳定运行，不需要频繁做清洁维护。悬架的弹性元件选用圆柱螺旋弹簧，配合阻尼筒结构，可根据负载重量调整弹簧预紧力，在搭载不同重量的作业模块时都能获得合适的悬架刚度，保证行驶平顺性。

　　机械臂的关节结构采用模块化设计，每个关节的驱动模块、传动模块、传感模块都为独立可更换单元，单个关节出现故障时可直接整体替换，不需要拆解整个臂体结构，大幅降低野外作业的维护难度。关节的输出轴位置安装有绝对式编码器，可实时反馈关节角度，配合底盘的惯性测量单元，可实现整车的运动学正逆解算，精准控制末端执行器的位置精度，静态位置重复精度可控制在2mm以内，满足采样、精准操作的精度要求。车身前部预留有标准的机械安装接口，可额外搭载避障雷达、气象传感器、样本存储舱等扩展模块，接口采用统一的快装结构，不需要重新打孔改造即可完成扩展模块的安装固定。
