带轴滚珠丝杠传动大型CNC路由加工设备

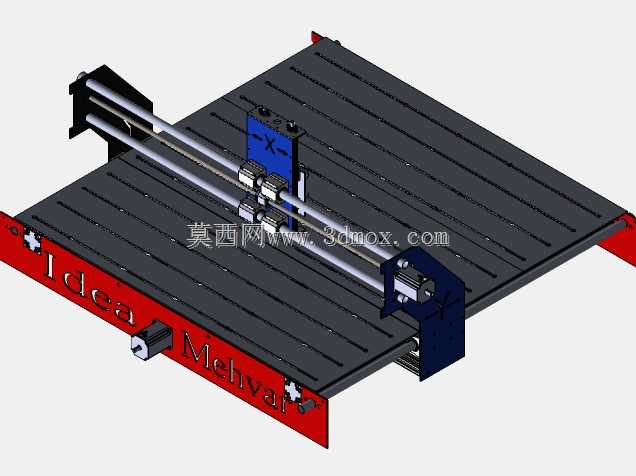

　　这款大型台面CNC路由加工设备，核心采用轴装式滚珠丝杠作为直线运动传动副，从结构根源上规避了普通同步带传动在长行程加工场景下的回程间隙大、传动刚度不足、高速进给时丢步的常见问题，在大尺寸板材的连续加工工况下，能稳定保持进给运动的位置精度，适合整幅面板材的一次性上料加工，减少多次拼接装夹带来的定位误差。设备的龙门架采用方管焊接整体式结构，焊后经过时效去应力处理，横梁沿床身两侧的平行导轨做纵向进给运动，加工主轴搭载在横梁的横向滑台上，可沿横梁长度方向做横向移动，主轴自身配备垂直方向的进给滑座，实现Z轴方向的下刀与抬刀动作，三个运动轴的传动链路均匹配滚珠丝杠副，搭配对应规格的步进驱动单元，可实现三轴联动的轨迹插补运动，满足平面轮廓铣削、开槽、钻孔、浮雕雕刻等多类型加工需求。

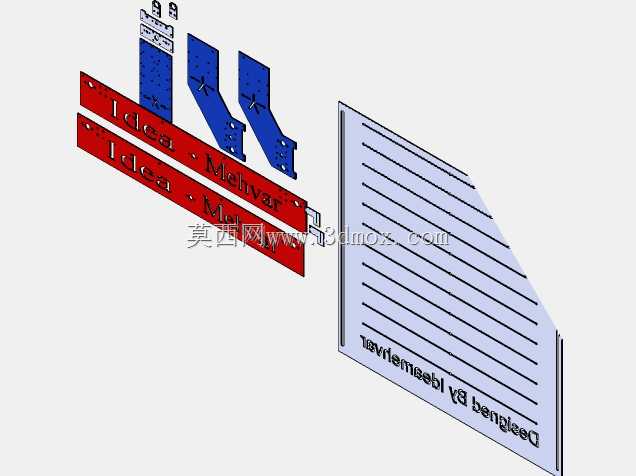

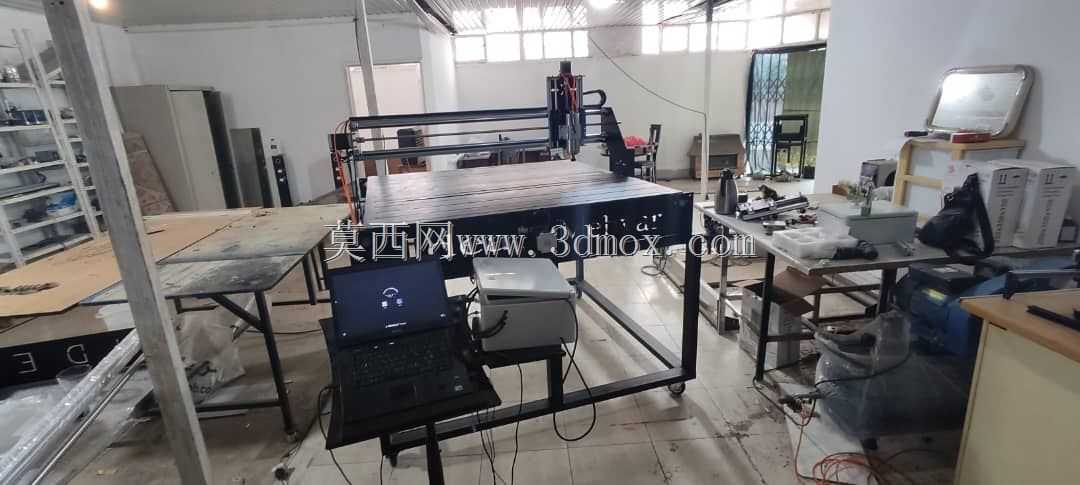

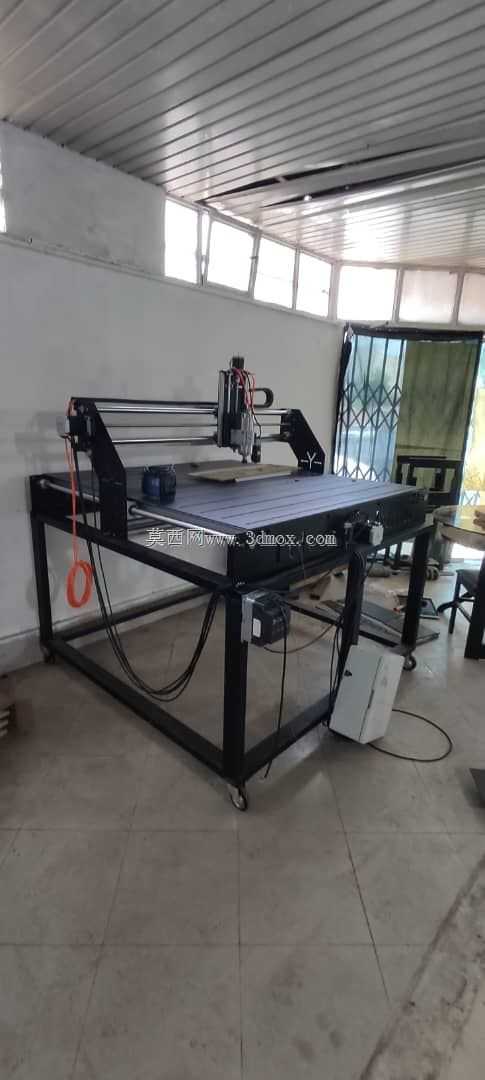

　　从实际应用场景来看，这类大行程CNC路由设备主要面向整幅人造板材、实木拼板、工程塑料板、轻型铝塑复合板的平面加工作业，常见于定制家具生产车间的板材开料、广告制作行业的大幅面板材雕刻切割、木工工坊的实木构件粗精加工、装饰行业的浮雕面板加工场景，相比小台面雕刻设备，它不需要对大尺寸板材进行裁切分料就能完成整板加工，大幅降低大尺寸工件加工的装夹对位工作量，也能避免分块加工后拼接产生的接缝错位问题。设备床身采用分体式方管焊接框架结构，底部配置可调式支撑脚轮，既可以在车间内灵活移位调整摆放位置，调平后也能保证床身整体的水平度，避免长期承重出现框架变形，影响导轨平行度与传动精度。

　　设计过程中，传动副的选型是核心环节，滚珠丝杠的导程选择需要匹配目标进给速度与驱动电机的扭矩参数，导程过大会导致进给分辨率不足，加工表面出现明显刀纹，导程过小则会限制最大进给速度，降低加工效率，同时丝杠两端采用固定支撑的安装方式，搭配配对角接触轴承，抵消丝杠高速旋转时的轴向窜动，长行程段的丝杠还需要配置防下垂支撑结构，避免丝杠自重产生的挠曲变形影响传动平稳性。导轨部分选用重载型直线导轨，安装前需要对床身安装基准面进行铣削找平，保证两侧导轨的平行度、等高度公差控制在允许范围内，滑台与导轨的滑块通过定位销做精准定位，避免长期往复运动出现滑块移位导致的运动卡滞。

　　电气控制部分采用独立的落地式电控柜安装布局，将驱动单元、电源模块、控制主板与加工区域做物理隔离，避免加工过程中产生的木屑、粉尘进入电控柜内部造成电路短路或接触不良，电控柜与设备本体之间采用拖链布设动力线缆与信号线缆，拖链的弯曲半径满足线缆最小弯曲要求，往复运动时不会对线缆产生过度弯折拉扯，延长线缆使用寿命。加工主轴选用高速风冷电主轴，可适配不同柄径的铣削刀具，针对木材、塑料、软金属等不同材质调整对应的转速参数，主轴侧面配备除尘接口，可外接工业吸尘设备，在加工过程中及时将切削产生的木屑、碎屑吸走，避免碎屑堆积在工作台面影响加工精度，也能减少车间内的粉尘扩散。

　　工作台面采用耐磨密度板作为铺层，表面做平整度处理，加工时可通过压块、夹具固定待加工板材，也可根据加工需求替换为真空吸附台面，针对大幅面薄板加工实现快速固定，减少装夹辅助时间。设备的安装边界需要结合台面加工幅面预留足够的操作空间，设备后侧需要预留电控柜维护与除尘管道连接的空间，前侧预留操作人员上下料、对刀操作的空间，两侧预留龙门移动的安全距离，避免设备运行时活动部件与周边障碍物发生碰撞。设备的运动行程覆盖整个工作台面，可实现加工范围内无死角加工，针对不同厚度的加工材料，可通过Z轴的行程调整适配，对刀操作可通过手动微调配合对刀仪完成，快速设定工件坐标系原点，降低操作门槛。

　　在结构细节处理上，所有运动部件的线缆均内置在拖链内部，无外露线缆，避免加工过程中碎屑刮擦线缆造成破损，设备的限位开关安装在各轴的行程两端，作为软限位之外的硬限位保护，防止运动超程造成机械结构碰撞损坏，主轴的冷却风道做了防尘设计，避免木屑进入主轴内部影响轴承寿命。整体结构没有冗余的装饰性设计，所有构件都服务于加工精度保持、操作便利性、长期运行稳定性的核心需求，适合中小批量板材加工场景的生产使用，也可作为非标加工设备的基础框架，根据具体加工需求更换主轴类型、增加辅助加工模块，拓展更多加工功能。
