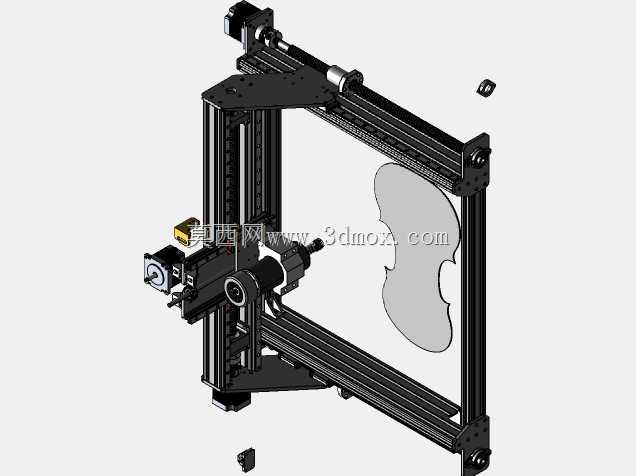

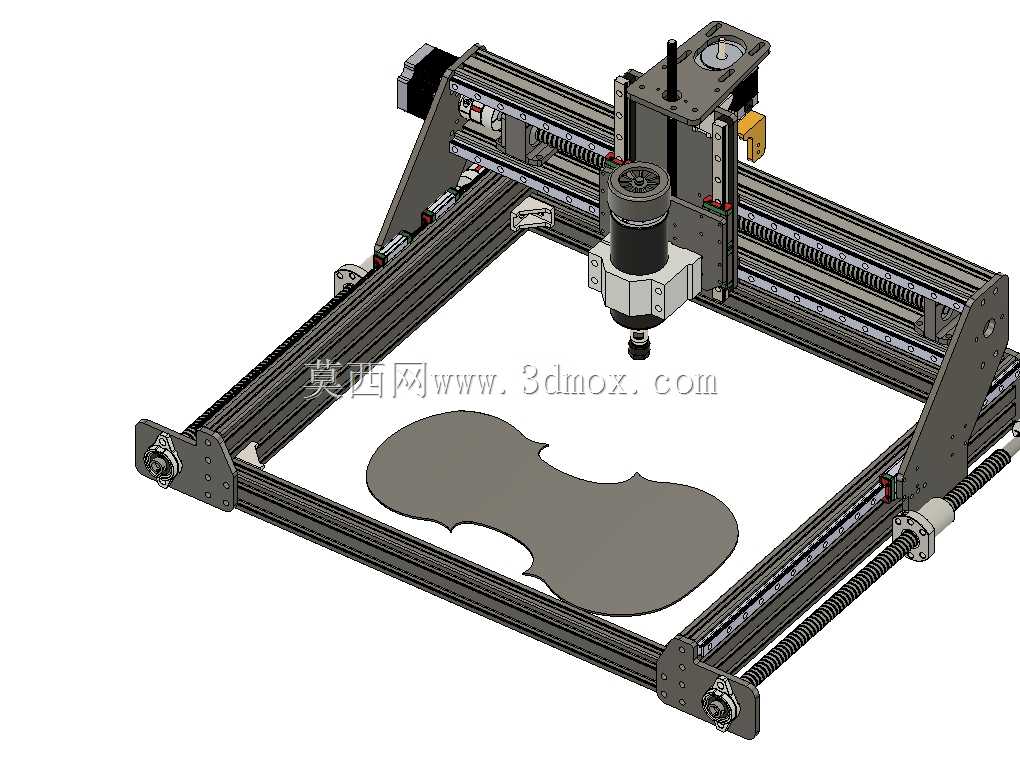

五百毫米行程金属框架数控雕刻设备结构

　　这款金属框架结构的数控加工设备，核心面向小尺寸工件的精密铣削、雕刻加工场景，在手工文创制作、小型五金零件加工、教学实训、个人DIY加工领域都有明确的适配性，能够覆盖亚克力、软金属、木材、工程塑料等多种常见加工材料的切削需求，加工行程设定为500mm量级，刚好匹配桌面级加工场景的空间占用与加工范围平衡，既不会因为行程过小限制可加工工件尺寸，也不会因为跨度过大导致框架刚性不足影响加工精度。从结构设计逻辑来看，整体采用铝型材拼接的框架作为承载基础，这种选型思路首先考虑的是加工装配的便捷性，铝型材自带的标准槽道可以灵活调整各组件的安装位置，不需要额外做大量的定制焊接或者铣削加工，降低整体结构的制造成本，

　　同时铝型材本身的截面惯性矩足够支撑500mm行程下的运动负载，在常规的小切削量雕刻、铣削作业中，能够有效抑制切削力带来的框架形变，保证加工过程中的运动稳定性。运动传动部分采用丝杠传动搭配线性导轨的组合，X轴方向采用双侧平行布置的传动与导向结构，这种设计能够避免单轴驱动带来的横梁偏摆问题，当主轴组件在横梁上做Y向运动时，双侧同步传动可以让横梁两端的运动位移保持高度一致，减少运动过程中的卡顿与位置偏差，提升运动过程的平顺性。Z轴组件采用垂直布置的导向与传动结构，主轴安装座直接与Z轴滑台连接，能够根据加工深度需求快速调整垂直方向的位置，主轴的夹持结构预留了标准的安装接口，可以适配不同功率的高速主轴电机，满足不同材料加工的转速与扭矩需求。

　　设备的安装边界设计充分考虑了桌面部署的需求，整体框架的外轮廓尺寸控制在常规工作台可承载的范围内，底部的支撑脚预留了调平结构的安装位置，用户在部署时可以根据工作台面的平整度调整四个支撑点的高度，避免框架放置不平导致的导轨扭曲、运动阻力增大问题。从实际使用的功能特性来看，这款结构的设计充分考虑了日常维护的便捷性，所有传动组件、导轨的安装位置都预留了足够的操作空间，日常清洁、润滑、易损件更换不需要对整体框架做大面积拆解，只需要拆卸局部的防护盖板就可以完成维护操作。框架的各个连接节点采用角件与螺栓锁紧的连接方式，相比焊接结构，这种装配式结构在长时间使用出现连接松动时，可以通过重新锁紧螺栓恢复结构精度，

　　也方便用户根据自身的加工需求对框架做局部改装，比如扩展行程、加装辅助工作台、增加冷却系统安装位等。在加工精度保障方面，整体结构的设计将运动部件的重心尽量靠近框架的承载平面，降低运动过程中的重心偏移带来的振动，主轴的安装位置与Z轴滑台的结合面做了足够的接触面积设计，保证主轴在高速旋转切削时的安装刚性，减少振刀纹的产生，提升加工表面的质量。对于结构设计从业者来说，这款框架的设计思路有很强的参考价值，它没有盲目追求过高的刚性或者过大的行程，而是精准匹配桌面级小型数控加工的实际需求，在成本、刚性、装配难度、可扩展性几个维度做了很好的平衡，所有的标准件选型都采用通用规格，不需要定制特殊尺寸的零部件，用户在复刻或者二次开发时，很容易采购到对应的配件，降低了整体的落地门槛。在实际加工场景中，这款设备可以完成小型工艺摆件的雕刻、PCB板的铣削加工、小型金属零件的轮廓铣削、木工浮雕加工等多种作业，相比同尺寸的3D打印框架或者亚克力框架设备，金属框架的结构刚性有明显提升，能够承受更大的切削力，加工效率和加工精度都有更好的表现，同时相比重型工业级的数控雕刻设备，它的整体重量更轻，占用空间更小，不需要专门的设备基础就可以部署使用，非常适合小型加工坊、个人工作室、学校实训教室这类场景使用。
