汽车车身左靠背尺寸控制工装结构

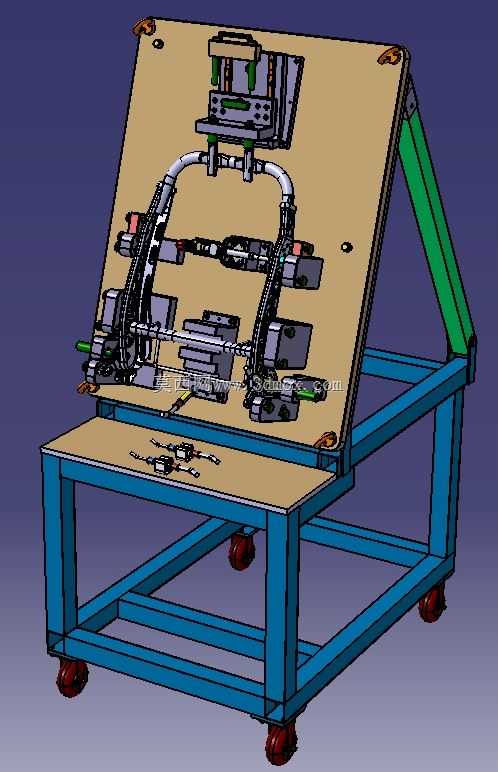

　　这套工装主要应用在汽车白车身焊装工序的靠背总成精度管控环节，对应车身侧围与座椅安装区域的左靠背部件尺寸校验与装夹定位，在焊装线的离线检测工位、分总成预装工位都能适配，解决人工拼接时靠背轮廓度、安装孔位同轴度超差的问题，避免后续总装时座椅安装错位、内饰件装配间隙不均的批量质量问题。从结构布局来看，整套装置采用倾斜式作业台面设计，台面与水平机架呈固定倾斜夹角，作业人员无需俯身过度即可完成工件的取放与检测操作，底部机架采用方管焊接成型的框架结构，四个支脚配置带刹车的万向脚轮，既可以在车间不同工位间灵活转场，也能在固定工位锁止脚轮保证作业稳定性，机架下层预留空置平台，可放置检测销、快换压头、擦拭耗材等作业辅具，

　　减少作业人员往返取件的无效动线。台面上的定位与夹紧组件完全匹配左靠背的工件数模基准，所有定位销的位置度公差控制在0.05mm以内，对应工件上的主定位孔、辅助定位孔分别采用圆柱销与菱形销组合，限制工件的六个自由度，避免过定位导致的工件装夹变形；夹紧单元采用手动式快速夹钳布局，夹头的压接位置全部选在工件的加强筋、翻边等刚性较强的区域，避开薄板易变形的型面位置，压头端面粘贴聚氨酯缓冲垫，防止压接过程中刮伤工件表面的电泳层或钣金面。倾斜台面的背部采用斜撑方管做加强支撑，斜撑与主框架、台面之间采用满焊连接，焊后做去应力退火处理，避免长期使用后台面倾斜角度发生偏移，台面上的所有安装基准面都经过铣削加工，平面度公差控制在0.1mm/㎡范围内，

　　保证各定位组件安装后的基准统一。这套工装的设计思路完全围绕现场作业的实用性展开，没有冗余的复杂结构，所有夹紧手柄的操作位置都布置在作业人员站立时的手臂可达范围内，操作行程经过反复校核，不会出现夹手、操作干涉的问题；工件装夹完成后，所有需要检测的型面、孔位都完全暴露在作业视野内，检测人员可以直接使用间隙尺、百分表完成轮廓度、孔位偏差的检测，也可以配合三坐标测量机完成全尺寸的精度校验。从安装边界来看，整套设备的占地尺寸适配车间常规的工位间距，机架底部的脚轮安装高度可通过螺纹调节，即使车间地面存在不平整的情况，也能通过调节四个脚轮的伸出长度保证台面处于设计要求的倾斜角度，不会因为地面倾斜导致工件装夹后基准偏移。台面上的各定位、

　　夹紧组件都采用模块化安装设计，通过内六角螺栓固定在台面的对应安装孔位上，如果后续车型改款导致左靠背的局部结构调整，只需要更换对应的定位块、压头组件即可完成工装的适配改造，不需要重新制作整套机架与台面，大幅降低了车型迭代带来的工装改造成本。在实际使用场景中，这套工装既可以作为焊装后的尺寸检测检具，快速判断冲压件、焊装分总成的尺寸是否合格，也可以作为小批量试生产阶段的装夹夹具，配合手工焊枪完成左靠背分总成的拼接焊接，工件放置到定位销上后，依次闭合各个快速夹钳即可完成装夹，整个装夹过程耗时不超过30秒，大幅提升小批量生产阶段的作业效率。所有定位块的型面都按照工件的3D数模做仿形加工，仿形面的加工精度控制在0.08mm以内，与工件型面的贴合间隙不超过0.1mm，能够准确反映工件的型面偏差，当工件存在冲压回弹、焊接变形等问题时，会出现无法顺利装入定位销、夹钳无法完全闭合、局部型面与定位块间隙过大的情况，作业人员可以快速识别出不合格件，避免不合格件流入下一道工序。
