1x1x0.5规格不锈钢编织钢丝网结构

　　在流体过滤、设备防护、物料筛分这类工业场景里，金属编织网是出镜率极高的基础构件，这次做的1x1x0.5规格不锈钢钢丝网，是针对中精度过滤、常规设备防护需求设计的编织结构。先从实际应用场景说，这类网片最常出现在液压系统的回油过滤端、机床切削液的初级过滤槽、户外设备的通风防护口，还有粉体输送线的筛分工位，不同场景对网孔的通透率、丝材的抗形变能力要求差异很大，设计的时候没有直接套用通用编织参数，而是结合实际工况的受力情况调整了编织节点的扣合量。

　　从结构设计思路来看，采用的是平纹编织逻辑，也就是经丝和纬丝一上一下交替叠压，这种编织方式的优势是网面整体平整度好，网孔的尺寸一致性容易控制，不会出现斜纹编织那种局部网孔偏移的问题，适合对过滤精度有稳定要求的场合。丝材选用的是常规304不锈钢的实体建模逻辑，每根丝的截面是标准圆形，没有做压扁处理，因为压扁丝虽然能提升网面的贴合度，但会降低网片整体的抗冲击能力，在有物料冲刷或者外力磕碰的场景里，圆丝编织的结构耐用性更强。

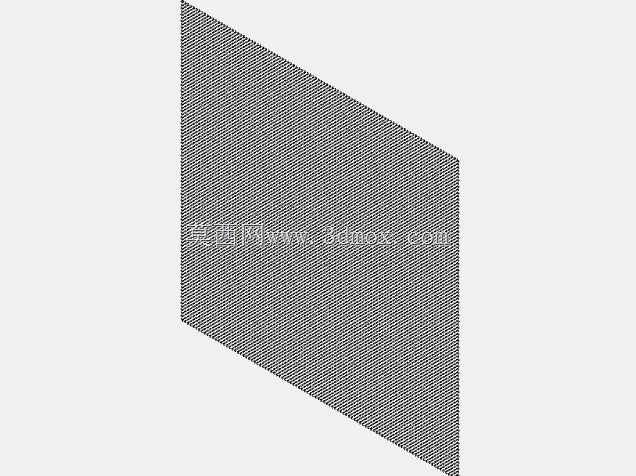

　　尺寸边界这块，单组网孔的公称尺寸是1mm，也就是相邻两根经丝、相邻两根纬丝的中心距是1.5mm，扣除丝径0.5mm之后，实际的通透网孔边长刚好是1mm，这个参数是经过核算的，既可以拦截粒径1mm以上的固体颗粒，又能保证足够的通流面积，不会因为网孔过小造成流体阻力过大、网面堵塞过快的问题。建模的时候没有做整片无限大的网面，而是保留了边缘的丝材截断结构，方便使用者根据自己的设备安装尺寸，直接阵列扩展到需要的幅面，边缘的丝头长度预留了2mm的余量，对应实际生产中网片包边、焊接固定的安装空间，不用再额外修剪丝材。

　　实际使用中，这类钢丝网的固定方式一般是两种，一种是嵌入设备的卡槽内，靠周边的压条压紧，这就要求网面的整体平整度误差控制在0.1mm以内，建模的时候每根丝的弯曲弧度都做了统一约束，经丝和纬丝在交叉位置的压入深度是丝径的1/4，既保证编织节点不会出现松脱滑移，又不会因为压入过深造成丝材局部应力集中，在长期受流体冲击的时候出现断丝的问题。另一种固定方式是直接焊接在金属框架上，预留的边缘丝头刚好可以搭在框架的焊接面上，焊接的时候不会因为丝头过短造成虚焊，也不会因为丝头过长需要后续打磨处理。

　　从功能特性来说，这个规格的钢丝网兼顾了过滤精度和结构强度，0.5mm的丝径在1mm网孔的规格下，单位面积的承重能力可以满足常规工况的要求，比如作为设备通风防护网的时候，可以承受一定粒径的杂物撞击，不会轻易被击穿；作为切削液过滤件的时候，金属切屑不会直接卡入网孔内部，因为平纹编织的网孔是直通孔，反向冲洗的时候很容易把嵌在网孔里的切屑冲掉，维护起来比斜纹或者密纹编织的网片方便很多。

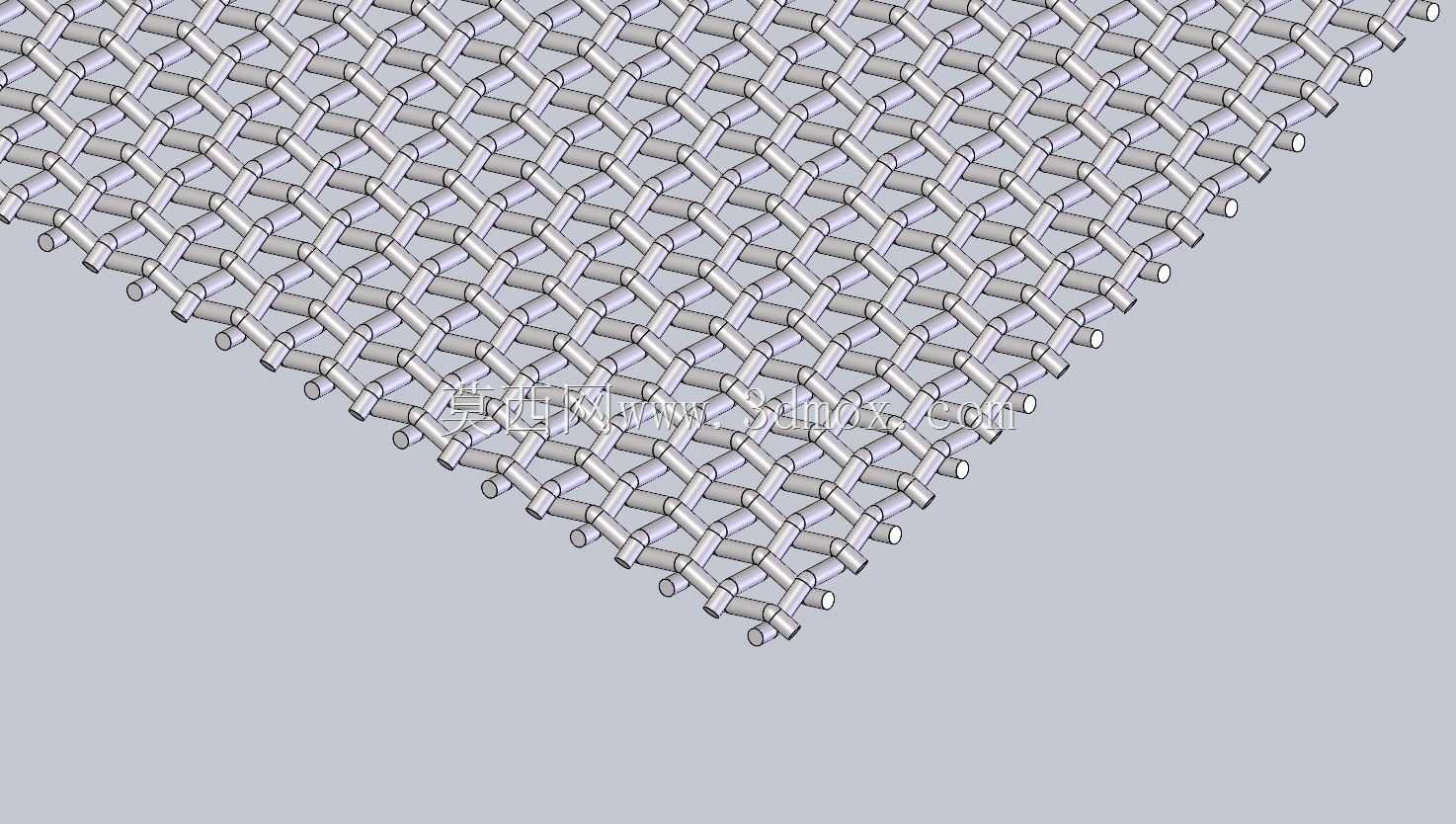

　　建模过程中特意还原了金属丝编织的自然弯曲状态，没有把丝材做成完全笔直的状态，因为实际生产中不锈钢丝经过编织机的弯折扣合之后，在交叉位置会有自然的圆弧过渡，完全笔直的丝材模型不符合实际生产的工艺状态，导入有限元分析软件做受力仿真的时候，会出现应力计算结果偏差的问题。每一个编织节点的接触位置都做了贴合处理，没有出现实体干涉或者间隙过大的问题，不管是用来做设备的装配示意，还是做后续的仿真分析，都可以直接调用，不需要再调整模型的配合关系。

　　针对不同的使用场景，这个结构还可以做参数化调整，比如需要更高的过滤精度，可以直接修改丝径和网孔中心距的参数，快速生成对应规格的网片模型，不用重新搭建编织逻辑。如果是用于物料筛分的场景，还可以在网面的边缘增加折弯结构，适配筛机的安装槽，不过基础模型里保留了最通用的平网结构，给使用者留出足够的二次修改空间。另外在设计的时候考虑了网片的裁切特性，模型的阵列单元是按整孔排布的，裁切的时候沿着网孔的间隙位置裁剪，不会出现半孔的毛边结构，和实际生产中裁切金属网的工艺逻辑保持一致，避免出现模型结构和实际加工脱节的问题。
