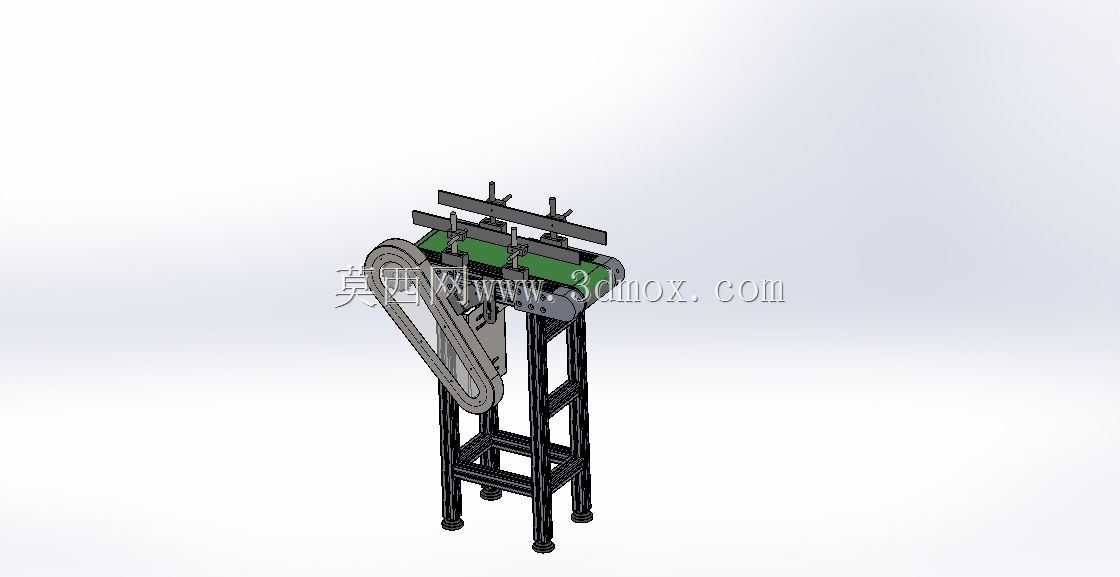

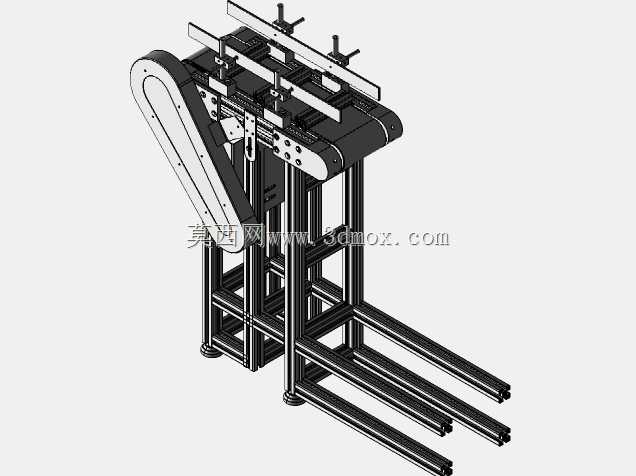

铝型材支架爬坡带式输送结构

　　这套带式输送结构采用倾斜爬坡式布局，主体支撑框架全部选用工业铝型材搭建，在3C电子零部件加工、小型五金件工序流转、包装线前段供料这类对场地适配性要求高的场景中十分常用。区别于常规水平布置的皮带线，该结构将主动轮端设置在高位侧，低位侧为从动张紧端，倾斜角度控制在物料不会自然下滑的合理区间，能够实现不同高度工位之间的物料自动转运，省去人工跨工位搬抬物料的重复动作，在机床上下料对接、装配工位之间的工件传递场景下，能有效衔接前后工序的高度差，避免物料在转运过程中出现磕碰、掉落的问题。

　　从结构设计逻辑来看，机架部分采用标准40系列铝型材搭配角件连接，没有采用焊接钢结构的方案，一方面是铝型材自重更轻，后期如果需要调整线体位置、改动输送角度，不需要动用大型吊装设备，仅靠现场班组就能完成移位调整；另一方面铝型材表面自带阳极氧化层，不需要额外做喷漆防锈处理，在车间多切削液、多油污的环境下，日常清洁维护只需要擦拭表面即可，不会出现焊接机架长期使用后漆面脱落、基材锈蚀的问题。机架底部配置了可调脚杯，安装时可以根据现场地面的平整度单独调整每个支脚的高度，保证皮带面整体处于张紧受力均匀的状态，避免因为地面不平导致皮带运行时出现跑偏、侧边磨损的问题。

　　输送面上方设置了可调式侧边挡料机构，挡条通过T型螺栓固定在铝型材框架的槽内，可以根据输送物料的实际宽度灵活调整两侧挡料的间距，不管是小型盘类零件、盒装成品还是不规则形状的加工件，都能通过调整挡料位置保证物料在爬坡输送过程中不会从皮带侧边滑落。驱动部分采用一体式减速电机直接安装在高位主动辊的轴端，省去了额外的链传动或者带传动结构，减少了中间传动环节的功率损耗，同时也降低了后期传动部件的维护点，日常只需要定期检查减速电机的润滑状态、皮带张紧度即可。皮带选用绿色PVC防静电材质，表面做了防滑纹路处理，在倾斜输送时能够增加和物料之间的摩擦力，避免物料因为重力作用出现下滑、堆料的问题，同时防静电材质能够避免输送电子类零部件时产生静电积累，击穿元器件的风险。

　　在安装边界的设计上，整体结构的横向宽度控制在常规线体的通用尺寸范围内，支脚的安装孔位预留了和地面膨胀螺栓固定的位置，如果是长期固定在某一工位使用，可以通过膨胀螺栓将机架和地面牢固连接，避免设备运行时因为振动出现移位；如果是需要频繁换产、调整线体布局的柔性生产场景，也可以将脚杯替换成脚轮，实现整线的快速推移换位。高位主动辊端预留了和下游设备对接的安装接口，可以直接对接振动盘出料口、机床工作台面、包装机进料端等不同类型的设备，不需要额外做转接结构；低位从动端设置了螺杆式张紧机构，当皮带运行一段时间出现拉伸松弛时，只需要调整两端的张紧螺杆就能重新张紧皮带，不需要拆卸整体机架结构，张紧行程预留了足够的调整量，能够覆盖皮带全生命周期的张紧调整需求。

　　实际使用过程中，这类铝型材支架的爬坡皮带线，相比钢结构焊接的输送线，制作周期更短，所有铝型材都可以根据设计尺寸直接切割下料，通过标准连接件组装，不需要做焊接、打磨、喷漆等工序，从设计到组装完成的周期能缩短一半以上，而且后期如果产能调整需要延长或者缩短输送长度，只需要增减铝型材段、更换对应长度的皮带即可，不需要整体报废重做，对于多品种小批量的柔性生产车间来说，设备的复用率更高，改造成本更低。结构上所有的转动部位都做了防护设计，主动辊、从动辊的侧边都设置了防护罩，避免操作人员的衣物、工具卷入转动部件造成安全隐患，走线槽全部内置在铝型材的槽内，外部没有明露的电线，整体外观整洁，也避免了车间油污、切削液溅到电线上造成线路老化加速的问题。
