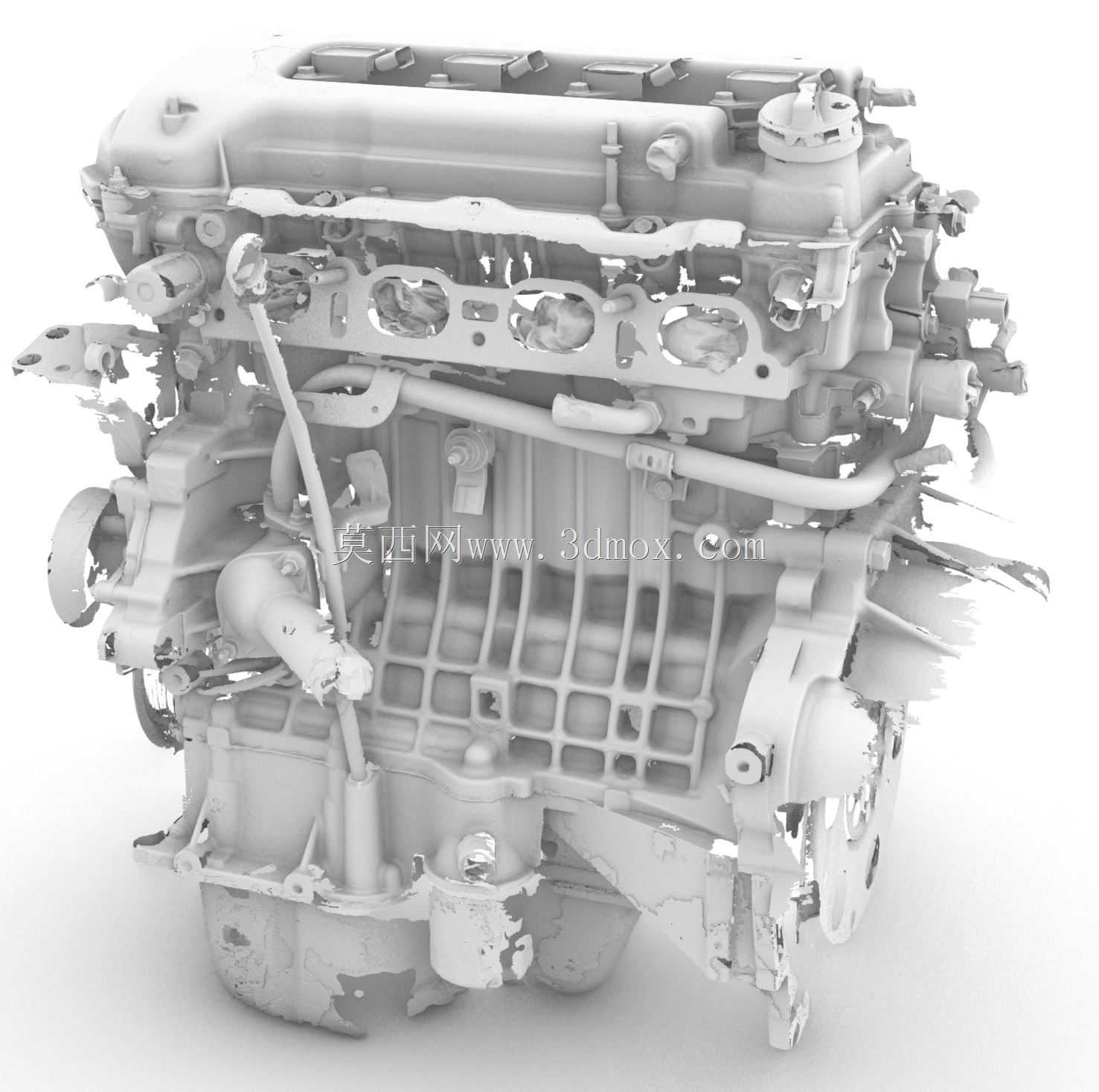

丰田1ZZ型车用汽油发动机三维扫描模型

　　这款直列四缸自然吸气汽油发动机的三维扫描模型，完整还原了量产机型的全部外部结构特征，覆盖从进气歧管安装面、缸盖总成、缸体主体到油底壳、排气侧安装位、发动机悬置固定点的全部细节，可直接用于整车动力舱布局校核、发动机周边附件匹配设计、维修教学教具开发等场景。在整车前期开发阶段，动力总成的硬点尺寸是决定机舱布局的核心依据，该模型完整保留了所有安装接口的空间坐标：进气侧的歧管连接法兰平面度、各传感器安装螺孔的位置度、发电机与空调压缩机的安装支架定位孔坐标，都与量产机型保持一致，结构工程师在做附件轮系布置、线束走向规划、冷却管路布局时，可直接调取模型做干涉检查，无需反复测量实车数据，能大幅缩短前期方案迭代的周期。从实际装车场景来看，

　　该机型多用于前置前驱的紧凑级家用车型，横置布局的安装特性决定了其悬置点的分布逻辑：模型中三个悬置安装座的位置、安装面角度、螺栓孔间距都完整复现，做整车NVH分析时，可直接基于该模型搭建动力总成的质心坐标模型，匹配悬置刚度参数做模态分析，避免因模型简化导致的分析结果偏差。模型的扫描精度覆盖了从整体轮廓到细小特征的全部层级：缸体侧面的加强筋结构、油底壳的冲压加强纹路、缸盖上部的机油加注口位置、点火线圈安装槽的尺寸、正时侧盖的密封面轮廓都清晰呈现，甚至进气歧管上的真空管路接头、排气侧氧传感器的安装凸台位置都没有遗漏，做维修仿真教学时，可直接基于该模型拆解各部件的装配关系，演示螺栓拆装顺序、密封件安装位置，比传统的二维图纸更具直观性。

　　在做发动机改装方案设计时，该模型也能提供可靠的边界参考：比如更换大流量进气冬菇头时，可直接在模型中模拟进气组件的安装空间，确认与引擎盖、防火墙的间隙是否满足要求；更换排气头段时，可比对法兰接口的尺寸、氧传感器的安装位置，提前确认改装部件的匹配度，避免装车时出现干涉问题。模型的外形尺寸完全遵循量产机型的实际参数，长度、宽度、高度方向的边界都准确还原，在做整车总布置时，可直接将模型放入动力舱数模中，校核与前纵梁、副车架、转向机、冷却模块的间隙，预留足够的安装与维修操作空间，比如机油滤清器的更换空间、火花塞的拆装操作空间、正时皮带的维护空间，都能通过模型直接验证，减少后期实车验证阶段的修改成本。从结构设计的角度看，

　　该扫描模型完整呈现了量产发动机的工艺特征：缸体与缸盖的结合面密封结构、油底壳的冲压折弯圆角、各附件支架的加强筋布局、吊装凸耳的位置与结构，都能为同类型发动机的逆向设计、结构优化提供参考，比如在做轻量化设计时，可参考原厂机型的加强筋分布逻辑，在保证刚度的前提下优化壁厚，减少不必要的材料冗余。
