工业用爬坡倾斜带式输送结构

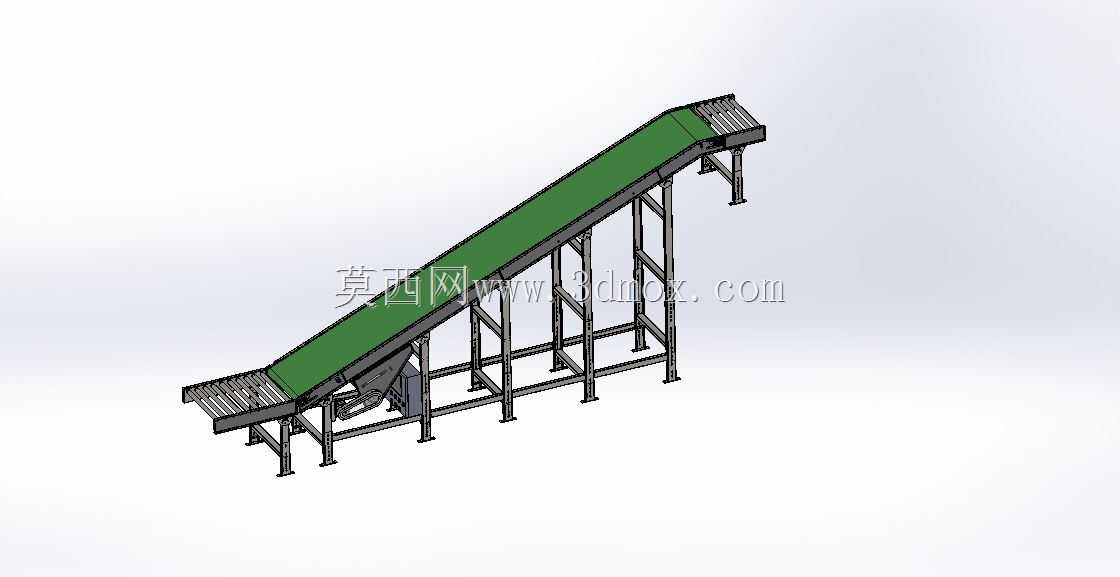

　　在车间零散物料转运、生产线上下层衔接、仓储出入库高差输送场景里，这类倾斜带式输送结构是解决物料高程差转运的核心设备，区别于水平输送设备，它能直接完成不同高度工位间的连续物料传递，省去中间转运动作带来的人力消耗与物料磕碰风险。两端的滚筒段做了水平延伸设计，进料端的水平段可以对接振动给料机、人工分拣台或者上游水平输送线，让物料平稳过渡到倾斜皮带上，避免物料直接落在倾斜段出现下滑、撒料的问题；出料端的水平段则能对齐下游料仓、包装机或者下一工序的接料位置，保证物料卸料时的落点精准，不会因为皮带倾斜角度导致物料抛洒偏离接料区域。

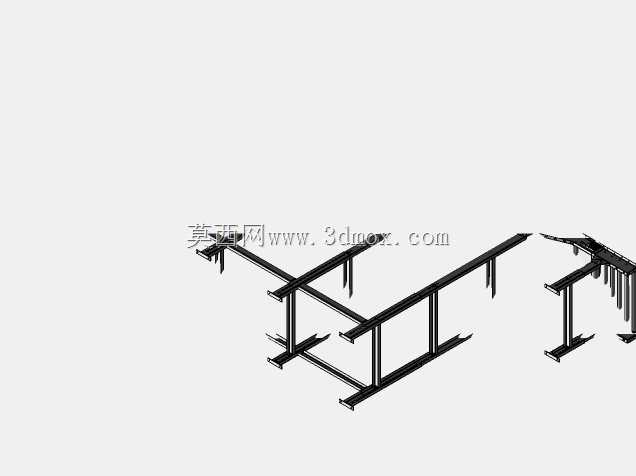

　　支撑框架采用标准化型材焊接搭建，每间隔一段距离设置一组斜向支撑腿与横向连接杆，整体框架的抗扭强度足够承载满负荷物料输送时的动载荷，支腿底部预留了安装孔位，可以直接通过膨胀螺栓固定在水泥地面上，也可以搭配可调脚杯应对地面不平整的安装场景，调整整机水平度避免皮带跑偏。倾斜段的托辊组按照槽型角度布置，能让皮带在承载物料时形成内凹的截面，增大物料与皮带的接触摩擦力，即使输送散状颗粒、袋装成品或者小型工装件，也能在设定的倾斜角度范围内不出现下滑，两侧的挡边结构进一步限制物料从皮带侧边掉落，适配不同形态物料的输送需求。

　　设计过程中优先考虑了皮带张紧结构的易操作性，在两端滚筒位置设置了螺杆张紧装置，运维人员不需要拆解主体框架，只需要调整两端的张紧螺栓就能修正皮带的松紧度与跑偏量，日常维护的操作门槛很低。驱动单元布置在倾斜段下端的回程皮带侧，既可以降低整机上部的重心，提升运行稳定性，也能避免驱动装置阻挡出料端的物料下落路径，驱动电机搭配减速机构的输出扭矩匹配常规工业输送的载荷需求，启动与停机过程平稳，不会因为惯性导致物料在皮带上移位。

　　整机的安装边界需要结合现场高差需求确定，倾斜角度通常控制在物料不打滑的合理区间内，宽度方向的尺寸要比输送物料的最大宽度预留足够的安全余量，长度方向可以根据实际输送高程调整框架段数，两端水平段的长度可以根据对接设备的尺寸灵活调整，不需要重新设计主体结构就能适配不同的现场布局。回程段设置了平行托辊支撑皮带下半部分，避免皮带长期运行出现下垂变形，延长皮带的使用寿命，所有转动部位都预留了润滑注油点，日常运维时可以快速完成润滑保养，减少设备停机维护的时间。

　　这类输送结构常应用在机械加工车间的废料输送、包装生产线的成品提升输送、仓储物流的货件高差转运、食品加工线的物料传递等场景，相比斗式提升机，它的输送面开放，既可以输送整箱整件的规则物料，也能输送散状颗粒物料，还可以在倾斜段的皮带侧面加装分拣工位，完成输送过程中的人工分拣作业，设备的通用性更强。整体结构没有复杂的定制化异形零件，大部分型材、托辊、滚筒、紧固件都采用工业标准件，在三维建模过程中可以直接调用标准件库完成装配，后续出工程图时也能快速生成BOM表，降低生产加工的采购成本与加工难度，装配逻辑清晰，现场安装时只需要按照框架分段拼接、安装托辊滚筒、套入皮带调整张紧度即可完成组装，不需要复杂的现场调试工序。
