板材压钻工序气动输送搬运机构设计

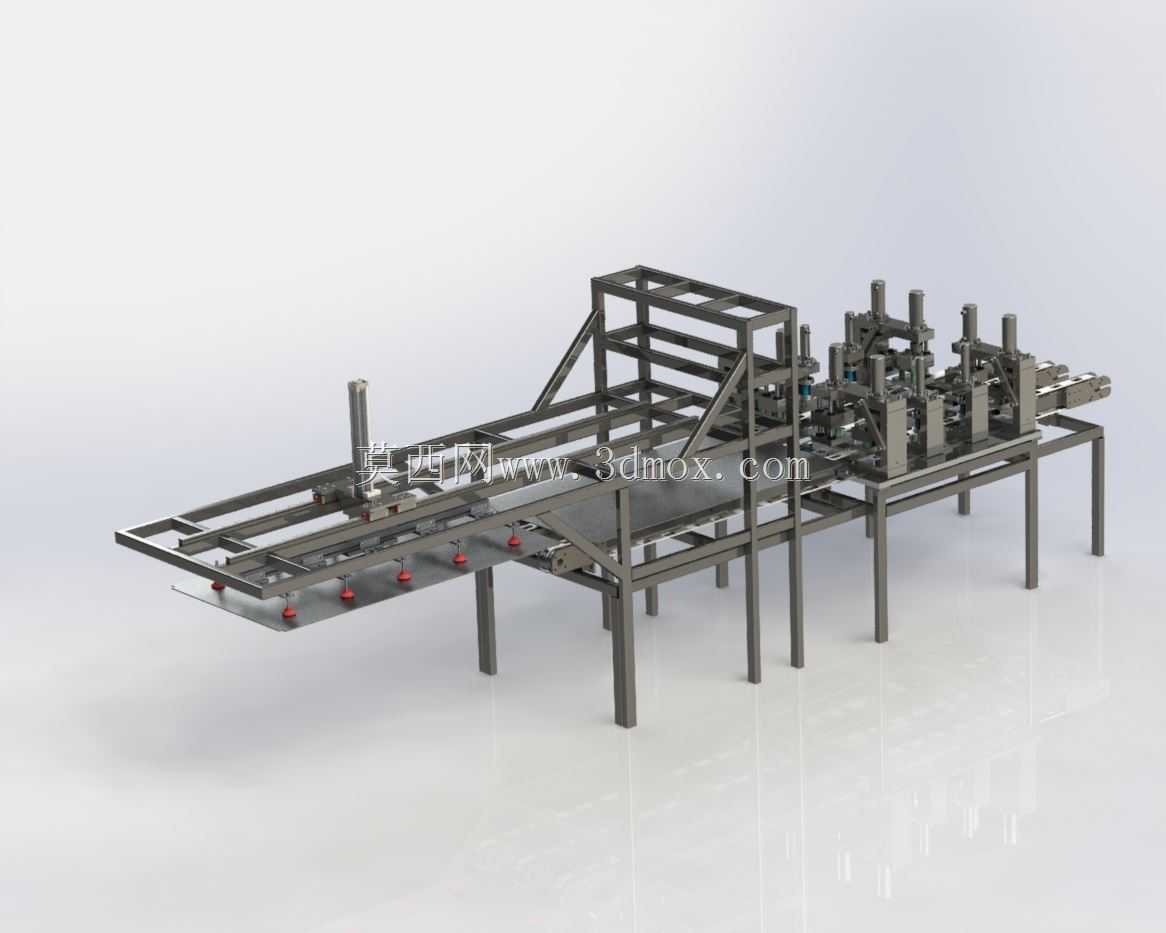

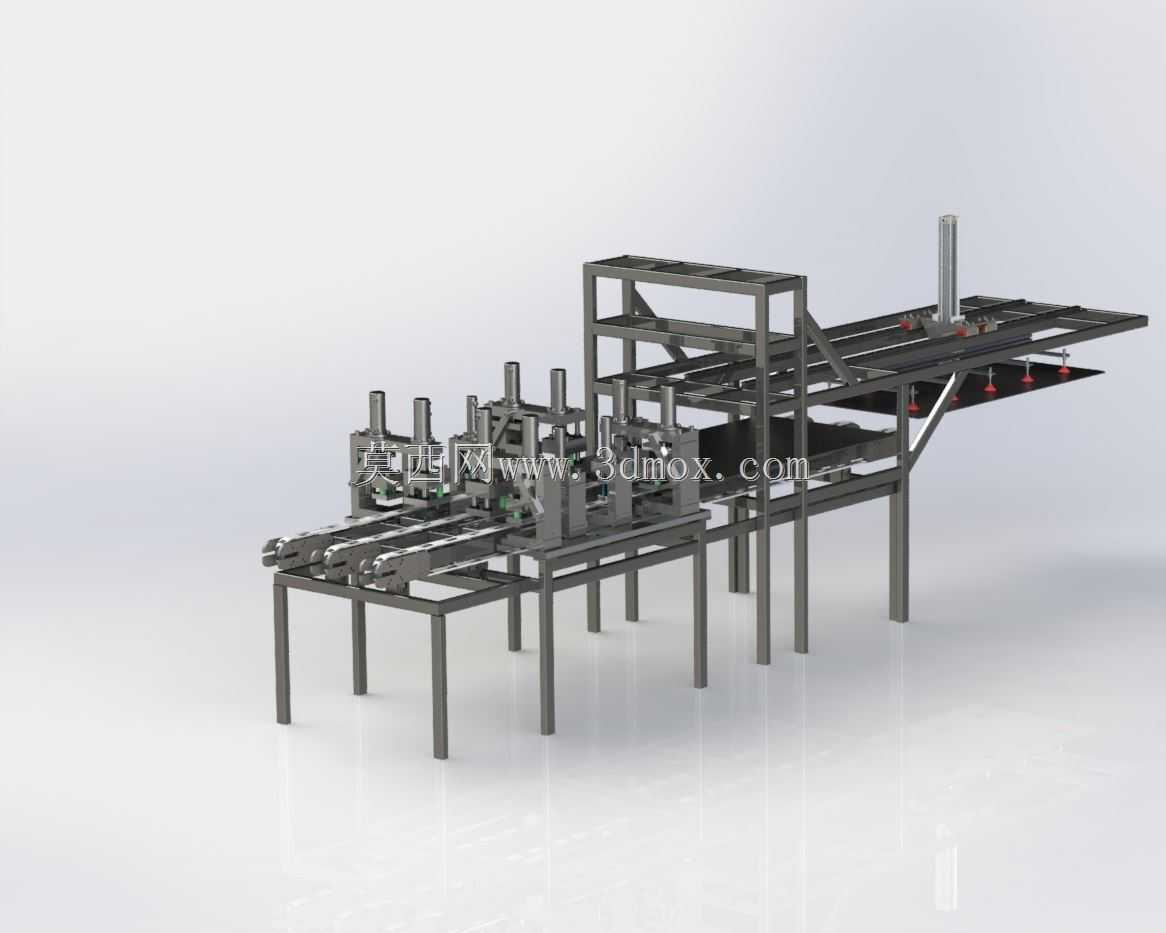

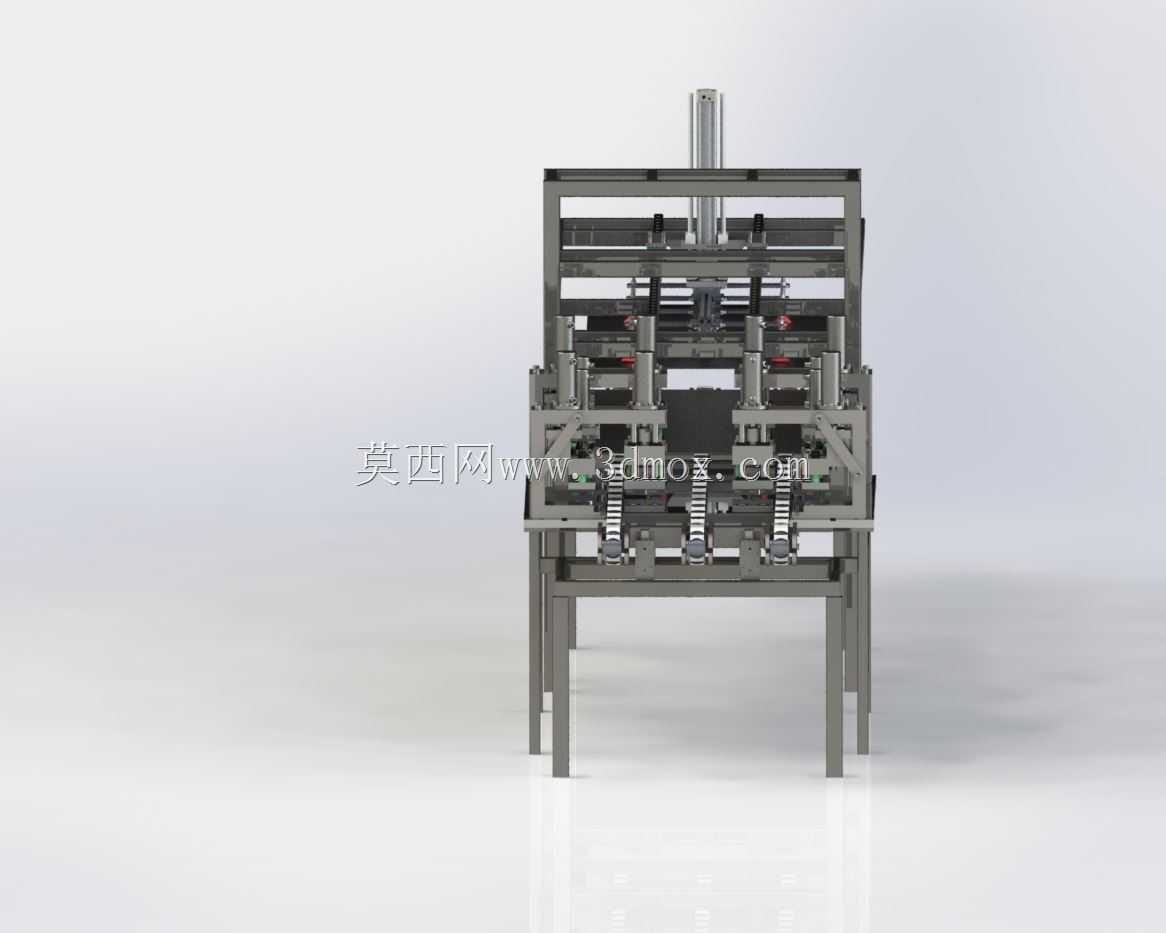

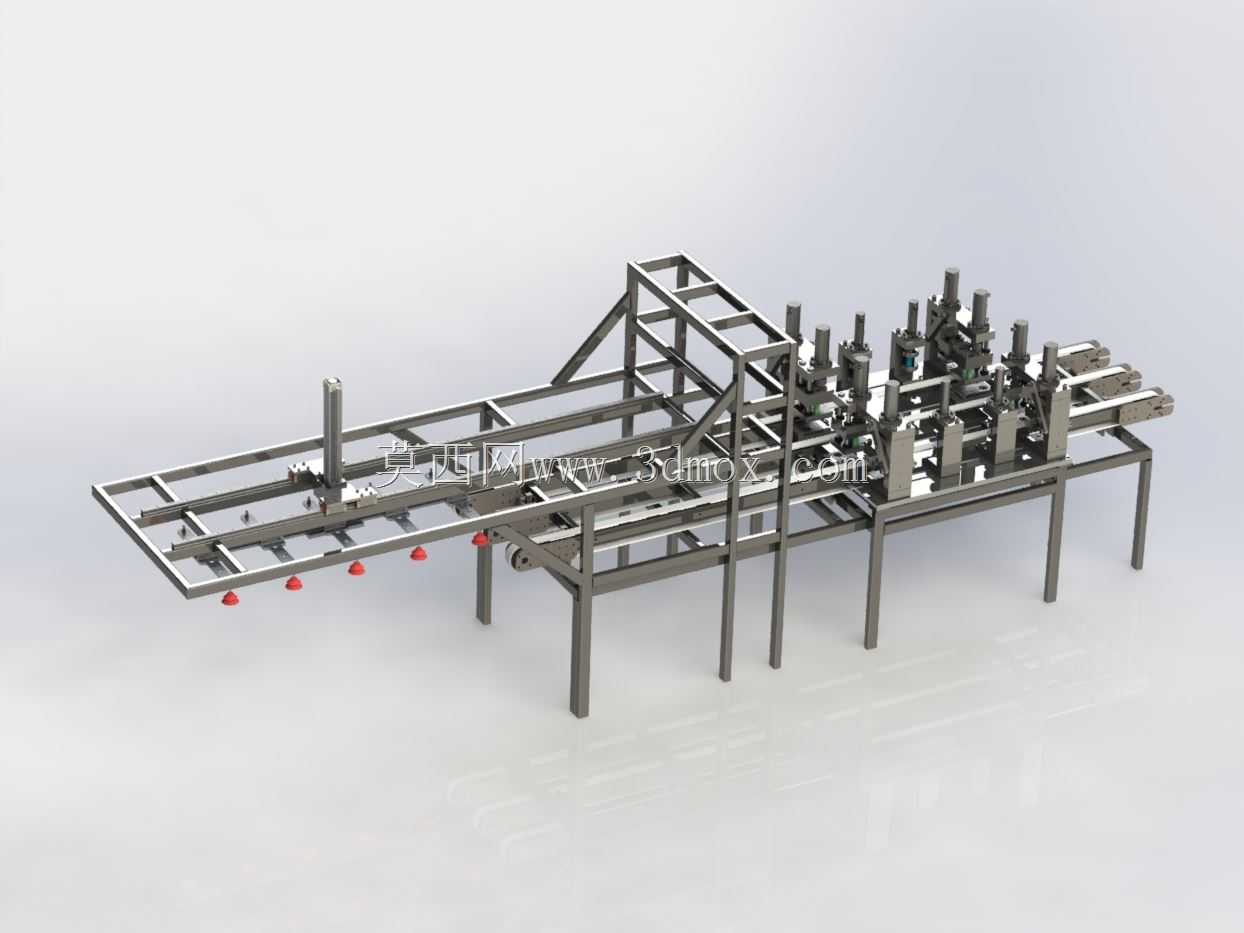

　　这套机构主要服务于钣金加工产线的压钻工序段，针对平板类工件在压钻工位间的转序搬运需求设计，替代传统人工上下料的作业模式，适配多工位连续压钻的生产节拍。从现场安装边界来看，整套机构横跨压钻设备的进料端与出料端，横向输送行程覆盖三个连续压钻工位的跨度，纵向抬升行程预留了120mm的安全避让空间，避免搬运过程中吸盘架与工位上的定位夹具、压钻执行头发生干涉，设备底部支腿采用可调脚杯结构，可适配地面±15mm的高度差，安装时无需额外预制高精度混凝土地基，直接通过膨胀螺栓固定在车间硬化地面即可。

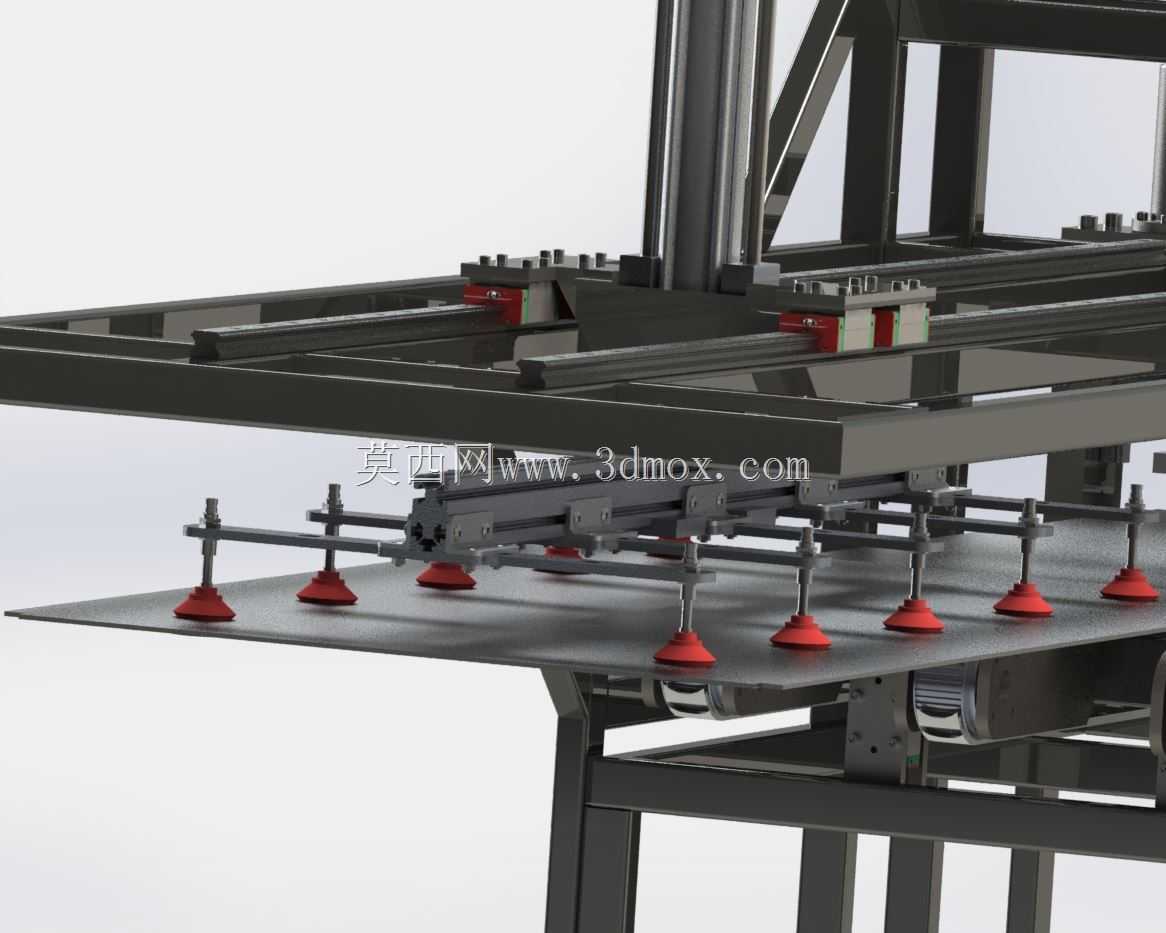

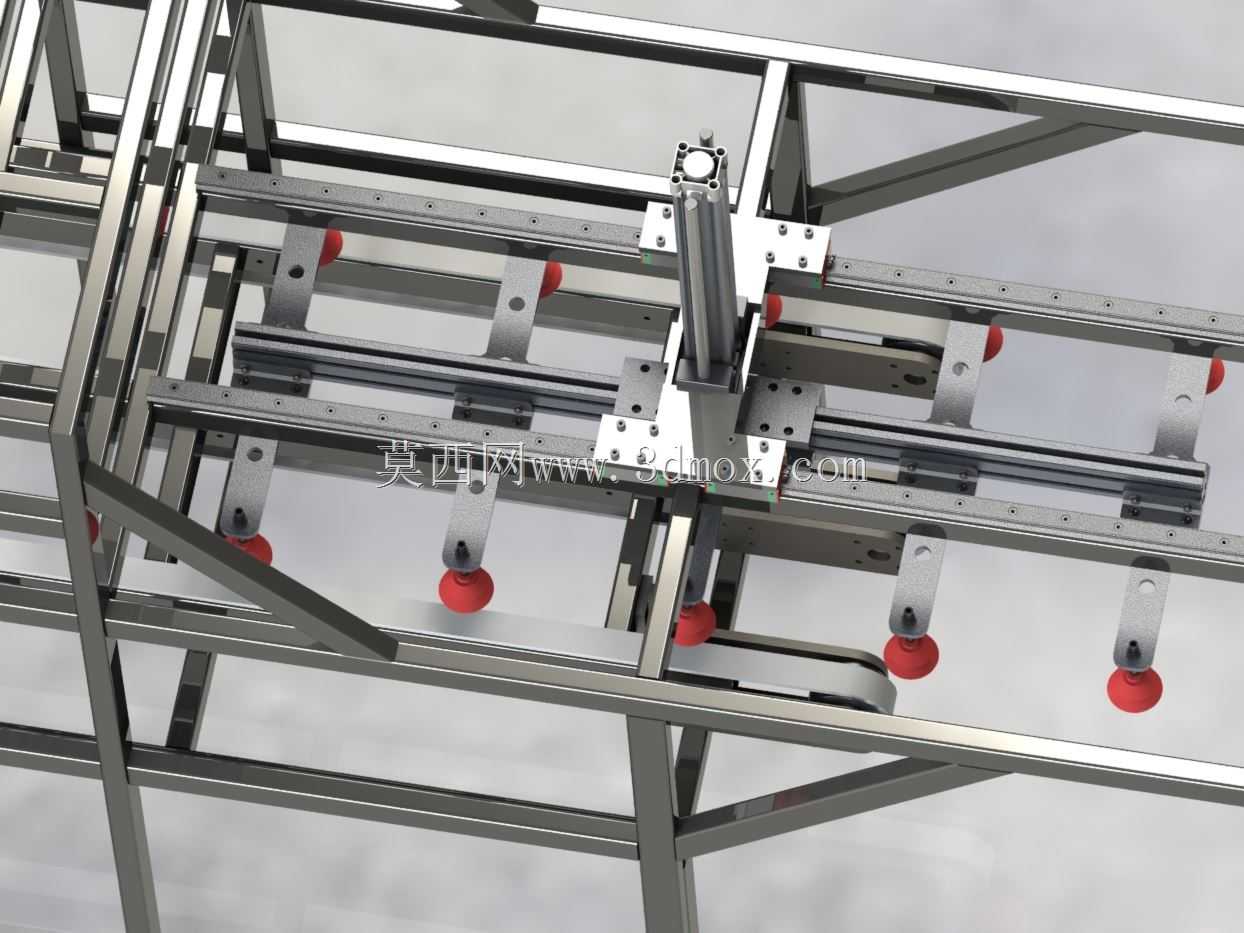

　　功能层面，整套机构采用真空吸盘作为工件拾取末端，吸盘排布根据常见加工板材的幅面做了等距阵列设计，单组吸盘架共布置12个丁腈橡胶材质的波纹吸盘，单吸盘额定吸附力15kg，总负载冗余系数达到2.5，可稳定拾取0.5-3mm厚度的冷轧钢板、镀锌板，不会出现搬运过程中板材滑脱、偏移的问题。横向移动采用双直线导轨导向，同步带传动的结构，移动速度可在0.2-1m/s区间调节，匹配不同压钻工序的作业节拍，当压钻工位完成单工序加工后，机构可快速移动至工件上方，吸盘下降接触板材后触发真空发生器产生负压，完成拾取后抬升，横向移动至下一工位上方后破真空放料，整个搬运循环耗时可控制在8s以内，完全满足中小批量钣金件压钻加工的产线节拍要求。

　　设计思路上，整套结构优先考虑了工况适配性与维护便捷性，主框架采用标准铝型材拼装，无需焊接加工，现场组装时仅需通过螺栓连接即可完成主体搭建，后期如果需要调整输送行程，仅需更换对应长度的铝型材横梁与同步带即可，无需重新加工整体框架。气动回路全部采用快插接头连接，真空发生器、电磁阀等气动元件集中布置在吸盘架上方的安装槽内，日常排查故障、更换元件时无需拆解主体结构，单人即可在10分钟内完成易损件更换。吸盘的安装杆采用弹簧缓冲结构，当吸盘接触板材表面时，弹簧可提供10mm的压缩行程，避免刚性接触压伤板材表面，同时也能补偿板材自身的平面度误差，保证每个吸盘都能与板材表面充分贴合，形成稳定的真空腔。

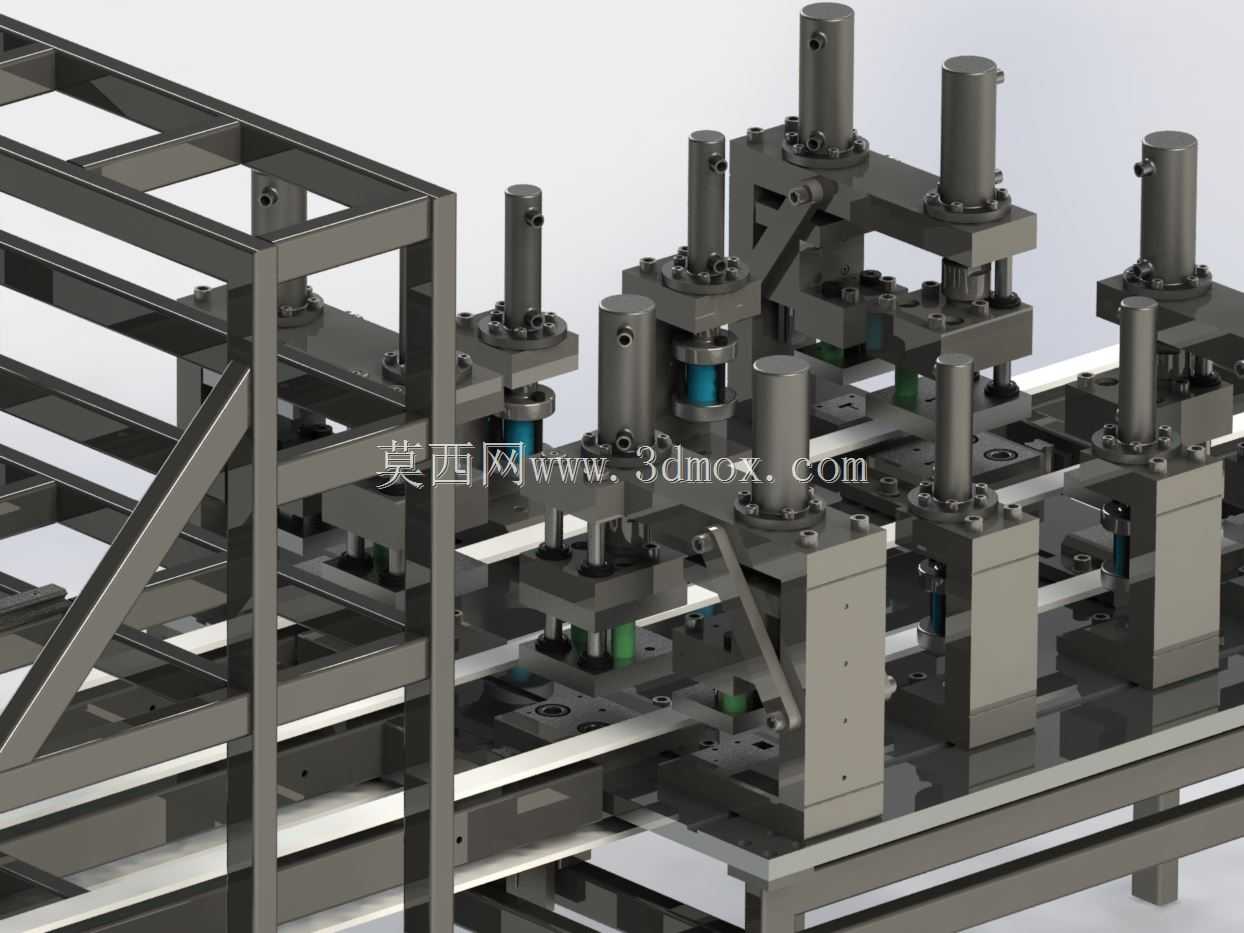

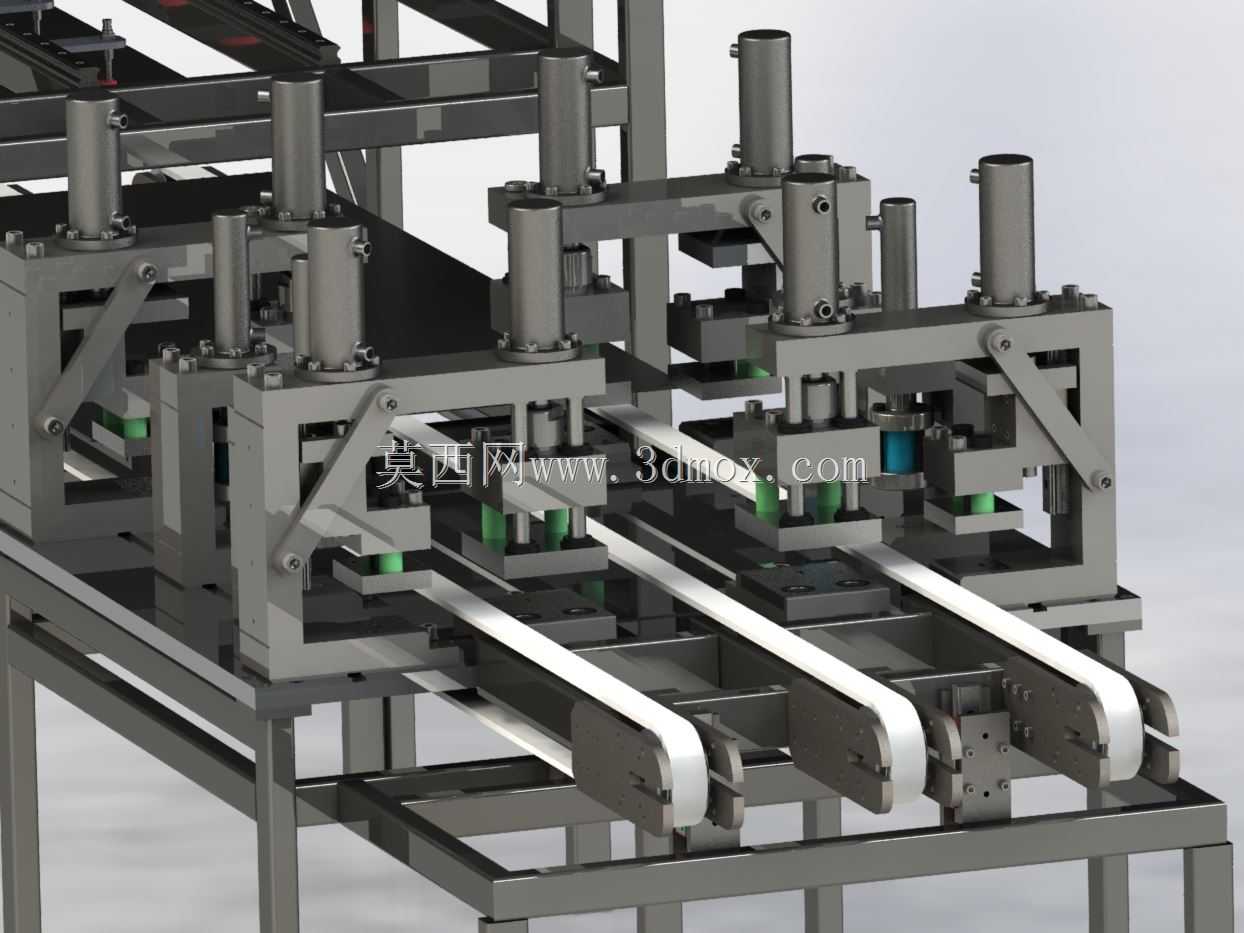

　　在实际应用场景中，这套机构可直接对接现有压钻设备的控制系统，通过IO信号实现与压钻主机的动作联锁，只有当压钻头完全抬升至安全高度、工位定位夹具松开的状态下，输送机构才会启动搬运动作，避免出现设备碰撞的安全隐患。针对板材加工过程中产生的少量铁屑，机构的导轨副配备了刮屑板，可在滑块移动过程中自动刮除导轨表面附着的铁屑、灰尘，延长直线导轨的使用寿命，日常维护仅需每月定期给导轨加注润滑脂即可，无需复杂的保养操作。另外，机构的横向移动两端设置了硬限位块与光电限位开关，双重限位保证移动行程不会超出设计范围，即使出现传感器误触发的情况，硬限位块也能阻挡滑块冲出导轨，避免设备损坏。

　　从结构细节来看，吸盘架的横向主梁采用加厚铝型材，自身挠度控制在0.5mm/m以内，满负载搬运时不会出现主梁下弯的情况，保证板材放置到下一工位时的位置精度，位置重复定位精度可控制在±0.3mm以内，满足压钻工序的定位要求，无需二次调整工件位置即可直接开展下一工序的加工作业。气动系统配备了真空压力开关，当真空度低于设定阈值时会自动触发报警，停止机构移动动作，避免吸附不足导致工件掉落，砸伤设备或操作人员。整套机构没有复杂的定制加工件，90%以上的零部件都采用工业标准件，备件采购便捷，后期维护成本低，非常适合中小型钣金加工企业的产线自动化升级改造，无需大规模改动现有设备布局即可快速完成安装调试，投入使用后可减少2名上下料操作人员，同时降低人工搬运过程中出现的板材磕碰、工伤等问题。
