ESP32智能家居控制终端外壳结构设计

　　这套壳体结构是面向家用智能控制终端开发的专用防护结构，核心适配搭载ESP32主控的四路继电器控制板，可直接嵌入常规86型墙面暗装底盒安装，也可通过壁挂孔固定在客厅、玄关、设备间的平整墙面，适配普通住宅、小型公寓、出租屋等不同场景的智能家居改造需求，无需对原有墙面布线做大规模改动，仅需接入市电回路即可完成部署。实际使用中，这套控制终端可对接谷歌语音助手、Alexa语音平台，同时支持蓝牙直连、红外遥控两种本地控制方式，用户可通过语音指令、手机蓝牙连接、传统红外遥控器三种途径，控制家中照明回路、小功率家电、电动窗帘电机等设备的通断，解决传统智能家居改造中多协议设备无法统一管控的痛点，壳体的防护设计可避免内部继电器模块、红外接收模块、

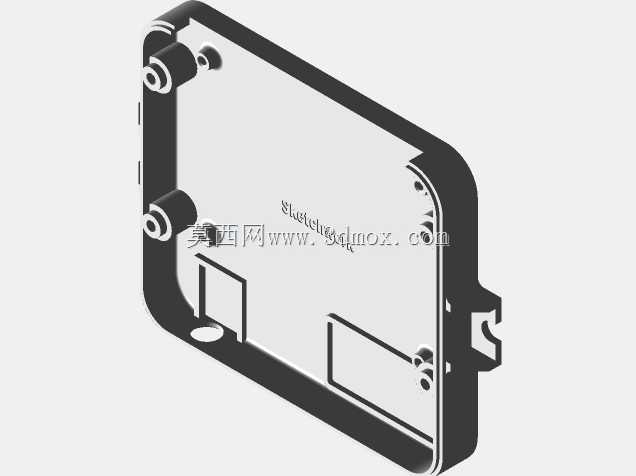

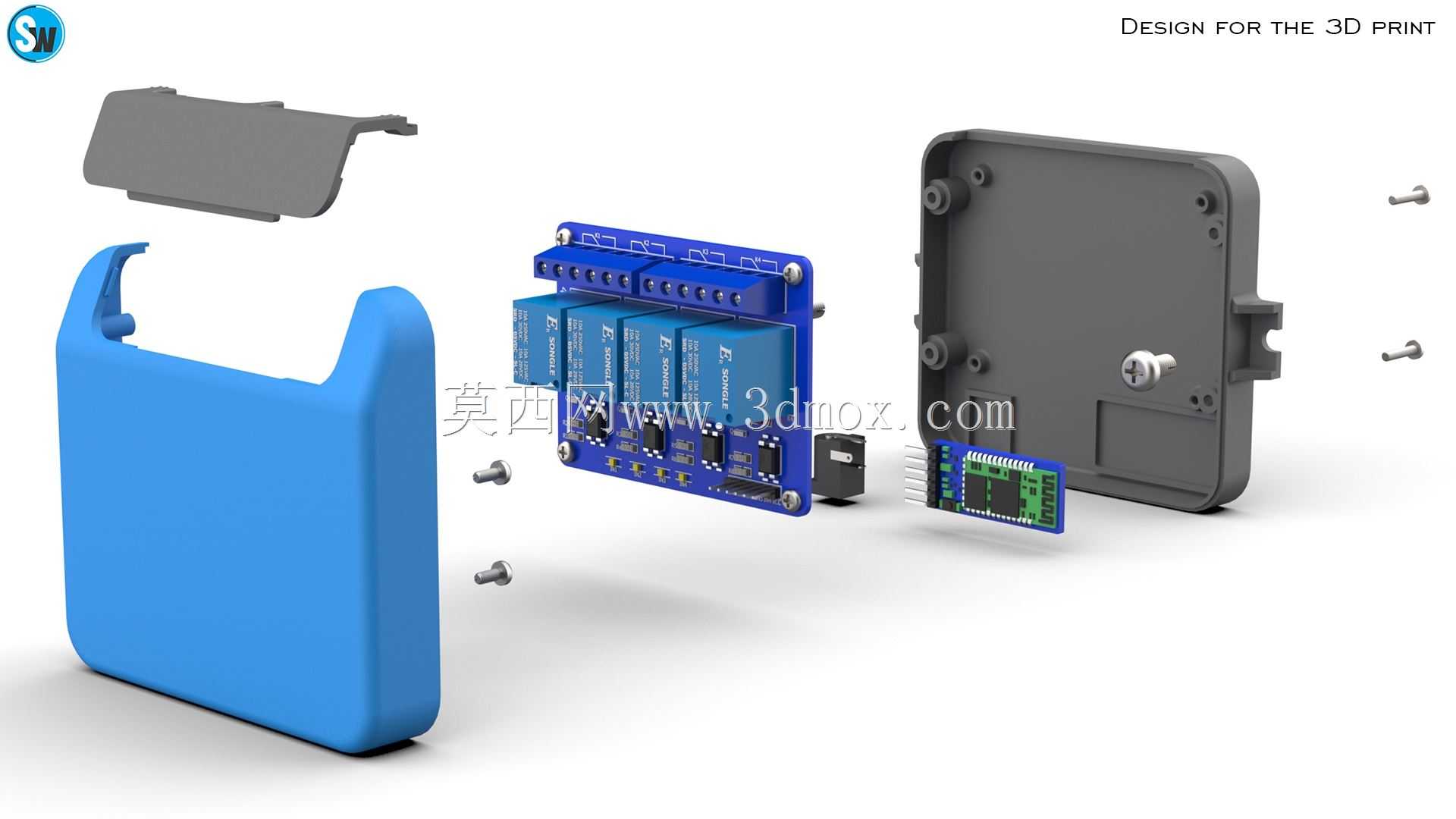

　　蓝牙通讯模块积灰受潮，提升长期运行的稳定性。从结构设计逻辑来看，整套壳体分为上盖、底壳、侧盖三个独立部件，拆分逻辑完全匹配3D打印的成型工艺要求，所有配合面均做了0.2mm的间隙预留，避免FDM打印过程中材料膨胀导致的装配卡滞，同时所有边角均做了R2以上的圆角过渡，既减少打印过程中的支撑用量，也避免安装使用过程中锐边划伤操作人员。底壳内部预留了四个M2规格的铜柱安装位，位置完全匹配ESP32 DevKit V1开发板、四路5V SPDT继电器模块的安装孔位，无需额外打孔即可直接固定电路板；侧面对应红外接收头的位置预留了8mm直径的红外透传窗口，对应蓝牙模块的位置做了薄壁处理，避免壳体材料对蓝牙信号造成屏蔽；

　　底壳侧面预留了直流电源插座的开孔，同时在继电器输出端对应位置做了四个穿线槽，方便强电回路的接线引出，穿线槽边缘做了翻边处理，避免穿线时绝缘皮被壳体锐边割破造成漏电风险。上盖与底壳的固定采用卡扣加螺丝的双重固定方式，日常维护时可直接撬开卡扣打开上盖调整接线，长期固定时可拧入两颗M2自攻螺丝提升连接可靠性，避免墙面安装时因震动导致壳体松脱。侧盖为可拆卸结构，对应USB烧录接口的位置，需要更新固件时可直接拆下侧盖插入烧录线，无需拆开整个壳体，大幅降低后期维护的操作难度。安装边界方面，整套壳体的外部最大尺寸为86mm86mm28mm，完全匹配常规86底盒的安装尺寸，底壳背面预留了两个6mm直径的壁挂孔，可适配M4规格的膨胀螺丝进行壁挂安装，

　　壳体内部的净空高度为22mm，可容纳最高20mm的直插元件，不会出现元件顶到上盖的情况；继电器模块对应的上盖位置做了1mm的内凹设计，既提升壳体的结构强度，也为继电器工作时的散热预留了微小的空气流通间隙，避免长期满负载工作时热量在壳体内部积聚。设计过程中充分考虑了民用场景的使用特性，壳体外表面做了哑光纹理处理，不会像光面壳体一样轻易残留指纹和灰尘，整体造型方正简洁，可适配现代简约、北欧、工业风等不同的家装风格，不会在墙面产生突兀感。内部走线空间做了分区处理，强电走线区和弱电通讯区之间预留了2mm的挡边，避免强电线路对蓝牙、红外信号造成干扰，同时也降低强电弱电线路误触造成短路的风险。红外接收头的安装位置做了15度的仰角设计，可更好地接收来自房间内不同方向的红外遥控信号，减少信号盲区。蓝牙模块的安装位置靠近壳体上半部分，远离底部的强电接线区，进一步降低强电干扰对蓝牙通讯距离的影响，实测在无遮挡的室内环境下，蓝牙连接距离可达10米以上，完全覆盖普通住宅单个房间的使用需求。
