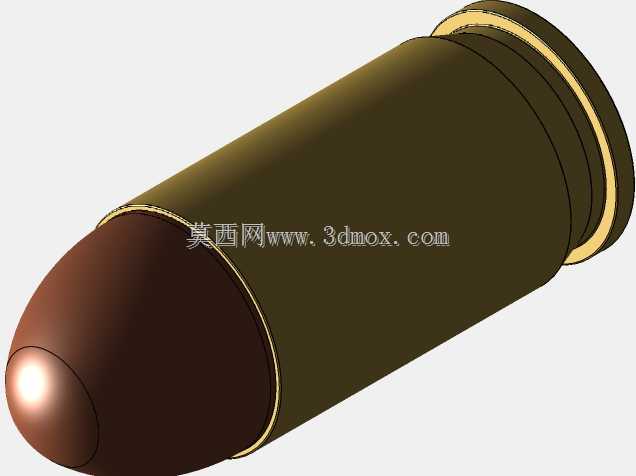

点380口径自动手枪弹药结构三维建模

　　本次建模的.380 Auto弹药即9x17mm勃朗宁短弹，是紧凑型自卫手枪领域应用极广的一类弹药，在民用自卫、便衣执法隐蔽携行枪械的配套设计中占据重要位置。从结构设计逻辑来看，这类弹药的整体尺寸控制是核心设计要点，弹壳总长严格控制在17mm区间，弹壳最大直径9.5mm，底缘直径与弹壳本体直径保持一致，属于无凸缘直筒弹壳设计，这种结构能够适配紧凑型手枪的短小弹匣，在有限的握把尺寸内实现单排6-8发、双排10-12发的容弹量，不会因为弹壳锥度或凸缘结构增加弹匣的横向、纵向尺寸，适配隐蔽携行枪械的外形压缩需求。

　　从实际应用场景出发，这类弹药的后坐冲量设计经过多轮迭代优化，相比同口径的9mm帕拉贝鲁姆弹，其装药量控制在0.3g左右的发射药填充量，能够在3英寸左右长度的短枪管上实现270m/s左右的初速，枪口动能控制在200-250焦耳区间，既能够保证在50米有效射程内对无防护目标的停止作用，又不会因为后坐力过大影响紧凑型手枪的连续射击可控性，非常适合没有经过大量实弹训练的普通使用者在紧急情况下快速操作。建模过程中重点还原了弹药的各部分装配关系：弹头采用圆头全被甲结构，被甲材质为覆铜钢，内部填充铅芯，弹头圆柱部直径9.02mm，与弹壳口部的过盈配合量控制在0.02-0.03mm，既保证日常携行时弹头不会松动脱落，又能在击发时顺利嵌入枪管膛线完成导转。弹壳部分采用黄铜材质的拉伸成型结构，建模时还原了弹壳内部的药室容积、底部的底火安装孔结构，底火采用博克赛式底火结构，底火室深度1.5mm，火台与底火壳的配合间隙控制在0.05mm以内，保证击针击发时的发火可靠性，同时避免底火击穿导致的燃气泄漏问题。

　　在外形尺寸与安装边界的还原上，建模严格遵循SAAMI（美国运动武器和弹药制造商协会）公布的尺寸公差标准，弹壳口部的收口角度、斜肩位置的过渡圆弧、底缘的厚度公差都按照量产弹药的实际加工精度进行还原，能够直接导入枪械模型完成供弹、上膛、击发、抛壳的全流程动作仿真。在供弹路径仿真中，这类无凸缘直筒弹的进弹坡适配性较好，不会出现凸缘弹常见的卡弹故障，建模时特意还原了弹壳表面的细微拔模斜度，对应实际生产中冷拉伸工艺带来的尺寸渐变，保证在弹匣内的堆叠顺畅性，不会因为弹壳之间的卡滞影响供弹可靠性。

　　从功能特性的设计细节来看，这类弹药的弹头圆柱部设计有1mm左右的导引段，在进弹过程中能够顺着枪管供弹坡顺利滑入弹膛，不会出现弹头被刮蹭导致的铅芯外露问题。弹壳底部的拉壳钩槽宽度控制在1.2mm，深度0.4mm，适配大多数紧凑型手枪的拉壳钩尺寸，抽壳时的受力均匀，不会出现拉断弹壳的故障。建模过程中也考虑了不同弹头类型的结构差异，除了基础的全被甲圆头弹，也预留了空尖弹、平头弹等不同弹头结构的装配接口，方便后续拓展不同用途弹药的建模工作。在轻武器设计的教学场景中，这类弹药模型可以用于讲解自动手枪的供弹机构工作原理、弹药与枪管的匹配关系、内弹道仿真的参数赋值参考，帮助结构设计从业者理解短药筒自动手枪弹药的设计逻辑，避免在紧凑型枪械设计中出现弹药适配性问题。
