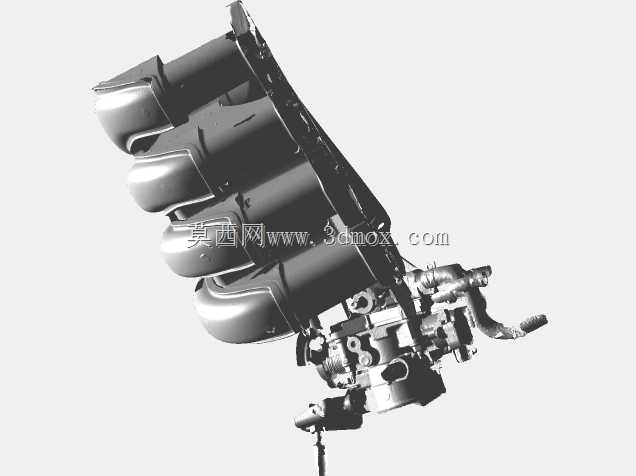

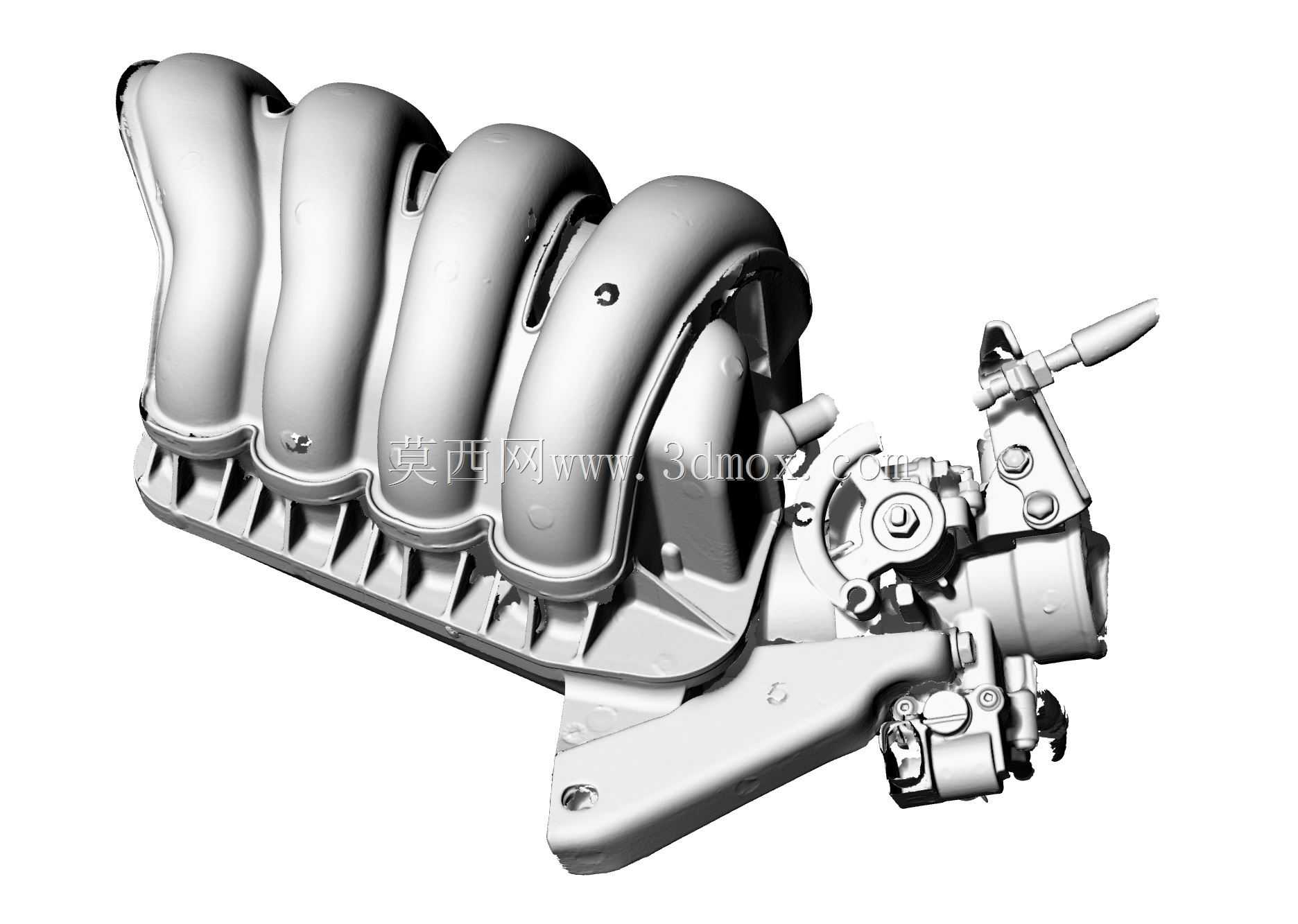

丰田1ZZ机型进气歧管及节气门集成结构

　　这套进气系统结构对应丰田1ZZ系列自然吸气发动机的进气端核心部件，集成了塑料进气歧管、电子节气门体、安装固定支架以及相关传感接口，是民用小排量乘用车动力系统里负责进气分配与流量控制的关键总成。在整车动力总成的匹配场景中，这类进气结构直接决定了各缸进气的均匀性、充气效率，以及不同工况下节气门开度对应的进气量控制精度，直接影响发动机的动力输出平顺性、燃油经济性与排放表现，是自然吸气机型进气系统开发中需要重点做结构匹配与流场验证的部件。

　　从实际装车用途来看，这套结构的核心功能分为两部分：一是进气歧管部分，通过四个等长的谐振进气道，将节气门导入的新鲜空气均匀分配到四个气缸的进气门侧，利用进气谐振效应提升特定转速区间的充气效率，歧管本体采用玻纤增强尼龙材质，相比传统铝合金歧管重量降低40%左右，内壁光滑度更高，能减少进气阻力，同时自身的隔热属性能降低进气温度，进一步提升充量系数；二是集成在歧管进气端的电子节气门体，通过阀片的转角变化控制进入歧管的总空气流量，接收ECU的控制信号调整开度，配合喷油系统实现不同负荷下的空燃比精准控制，节气门体上集成了怠速旁通通道、节气门位置传感器安装位以及进气压力温度传感器的取气口，不需要额外布置外接管路，减少了整机的管路接头数量，降低了进气泄漏的风险。

　　在结构设计思路上，歧管的四个气道采用了渐扩式的截面设计，从节气门侧的稳压腔到各缸进气道出口，截面逐步变化，同时气道走向做了平滑的圆弧过渡，避免出现直角弯折导致的气流分离，稳压腔的容积经过匹配计算，能缓冲节气门开闭时的进气压力波动，减少各缸进气之间的干涉。歧管下方的铸铝安装支架承担了整个进气总成的固定载荷，支架上的三个安装点分别对应缸盖侧面的安装凸台，安装面之间设计了橡胶减震垫，能隔绝发动机运转时的振动传递到进气歧管，避免歧管长期受振动出现开裂或者密封失效的问题。节气门体与歧管的连接采用法兰面加密封胶圈的结构，法兰上的两个螺栓孔做了定位设计，能保证节气门安装时的同轴度，避免阀片转动时出现卡滞。

　　从安装边界尺寸来看，这套进气总成的总宽度对应四缸机的缸盖横向尺寸，总高度从缸盖安装面到节气门顶端的距离控制在220mm以内，不会与机舱内的防火墙、引擎盖内板发生干涉；节气门的操纵摇臂朝向车辆前方，预留了足够的空间安装电子油门的驱动电机以及线束接头，不会与周边的冷却水管、线束槽出现运动干涉。歧管上预留的碳罐电磁阀接口、曲轴箱通风接口都布置在稳压腔的上侧，方便外接管路的装配与后期维护，接口的直径统一采用行业通用的快插接口规格，不需要额外做转接件就能匹配整车的蒸发排放管路与通风管路。在细节结构上，歧管的每个气道外侧都设计了加强筋，沿着气道走向布置，既提升了歧管整体的结构刚度，避免进气负压下出现壳体变形，又不会过多增加零件重量；节气门阀片的边缘做了倒角处理，在小开度工况下能让进气流量的变化更线性，提升怠速以及小负荷工况下的控制稳定性，阀片轴的两端采用了带油封的轴承结构，能避免长期使用后出现积碳卡滞的问题。
