可弯曲拖链式电缆防护能量链结构

　　在机床、自动化生产线这类存在往复运动机构的设备里，线缆、液压油管的防护一直是结构设计里容易被忽略但直接影响设备稳定性的环节——如果线缆直接随运动部件拖拽，反复弯折会导致线芯断裂、外层护套磨损，外露的管线也容易被周边运动构件剐蹭，引发设备停机甚至安全隐患，这类电缆防护拖链也就是常说的能量链，就是为解决这类问题设计的管线承载防护构件。

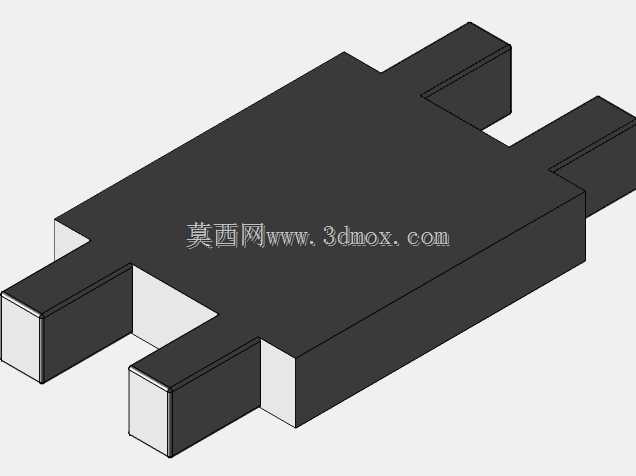

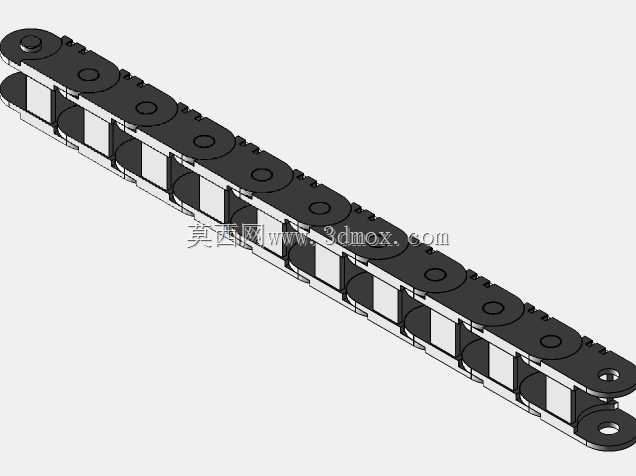

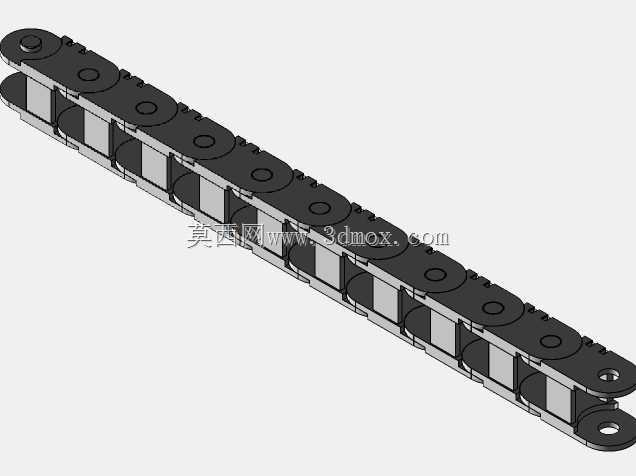

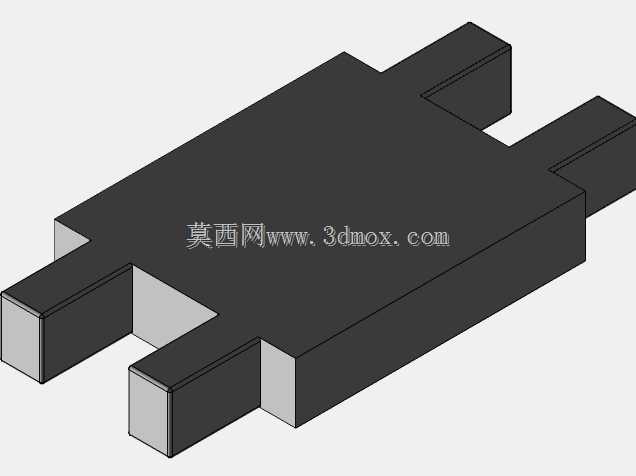

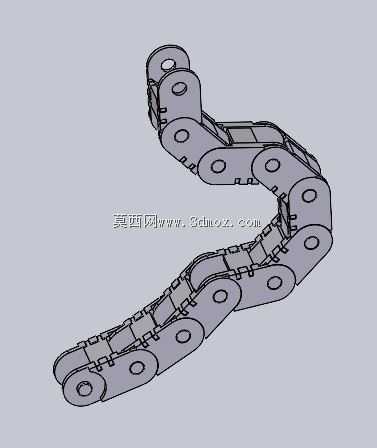

　　这款拖链采用模块化链节拼接结构，单节链节之间通过销轴铰接，可实现单方向的定半径弯曲，弯曲半径可以根据实际安装空间、线缆允许的最小弯折半径调整选型，避免线缆弯折角度超过耐受极限出现断芯问题。链节主体采用对称式结构设计，上下带有可开合的盖板，安装管线时可以直接掀开盖板将线缆、油管依次排布进链节内部的空腔，不需要从拖链端部穿线，大幅降低长行程拖链的穿线装配难度，后期维护更换线缆时也不需要拆解整根拖链，只需要打开对应位置的盖板即可操作，能有效缩短设备维护的停机时间。

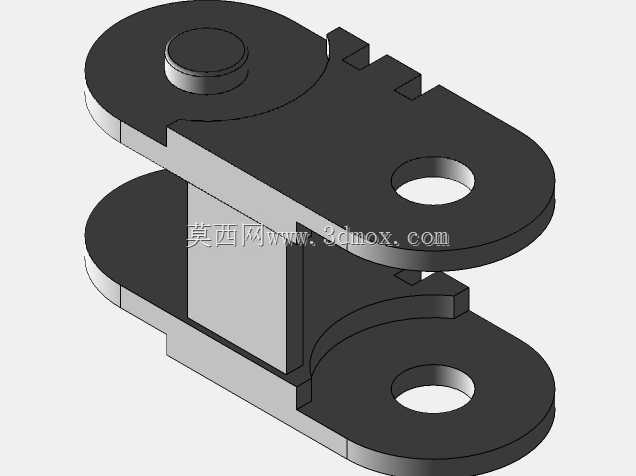

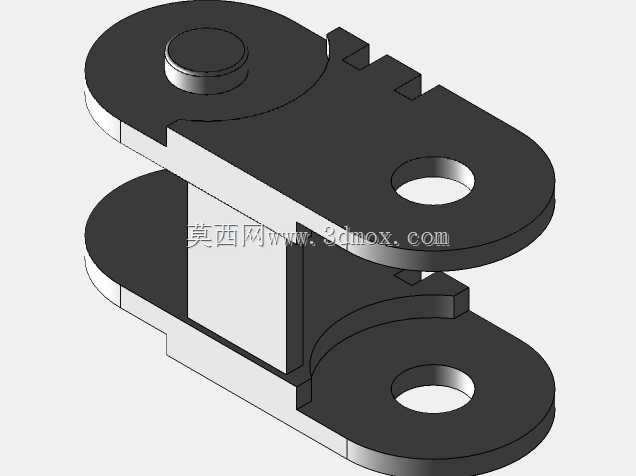

　　从结构细节来看，单节链节的铰接位置做了限位结构，相邻链节转动到最大弯曲角度时会被限位面顶住，不会出现过弯折的情况，同时铰接配合面预留了合理的间隙，既保证链节转动灵活不会卡滞，又不会因为间隙过大导致拖链运行时出现晃动、异响。链节内部的空腔做了光滑圆角处理，没有尖锐的棱角，避免拖链弯曲运动时剐蹭线缆外层护套，对于需要同时布置动力电缆、信号电缆、液压油管的场景，还可以在链节内部加装分隔片，将不同类型的管线分隔开，避免运动过程中不同管线之间互相摩擦干扰，尤其是屏蔽类信号电缆，和动力电缆分隔布置还能减少电磁干扰对信号传输的影响。

　　这款拖链的内部净间隙为25x25mm，属于中小规格的轻型拖链，适合承载直径较小的控制线缆、信号线缆以及小通径的气动软管，在安装边界上，拖链的固定端需要安装在运动行程的中点位置附近，活动端固定在往复运动的部件上，安装时要保证拖链的弯曲段处于水平平面内，避免出现侧向扭曲，否则会导致链节受力不均，加速铰接位置的磨损，缩短拖链的使用寿命。拖链的悬空长度需要和选型规格匹配，当行程较长、悬空长度超过单款拖链的允许值时，需要加装导向槽对拖链的上下运行段进行支撑，避免拖链因为自重下塌，出现运行卡滞、链节断裂的问题。

　　针对3D打印场景的应用，这款拖链的所有零件都做了最小壁厚优化，打印时不需要额外添加支撑结构，采用常规PLA、PETG等常见3D打印材料就可以制作，适合自动化爱好者、小型设备开发者自制小型自动化设备时快速制作适配的线缆防护结构，打印完成后只需要将销轴压入对应铰接孔就可以完成组装，还可以根据实际需要的长度增减链节数量，灵活适配不同行程的运动机构。在实际设备选型应用中，这类拖链除了机床领域，还广泛应用在机械手、自动化检测设备、印刷机械、包装机械等存在往复直线运动的设备上，除了防护电缆，还可以承载水管、气管、油管等柔性管线，将原本杂乱外露的管线规整收纳在拖链内部，既可以提升设备整体的外观整洁度，更能对管线形成全行程的封闭防护，隔绝加工产生的切屑、冷却液、粉尘等杂物接触管线，避免杂物腐蚀、磨损管线外层，大幅延长柔性管线的使用寿命，降低设备的管线维护更换成本。

　　在结构设计层面，这款拖链的链节采用等节距设计，运行时和设备的运动速度匹配性更好，高速运动工况下也不会出现明显的爬行、抖动问题，铰接位置的接触面做了耐磨优化，长期往复运行也不会出现明显的磨损松旷，对于需要频繁往复运动的工况，能保持长期稳定的运行状态，不会因为拖链本身的精度损失影响设备的运动定位精度。
