双轮独立汽车悬架结构三维设计

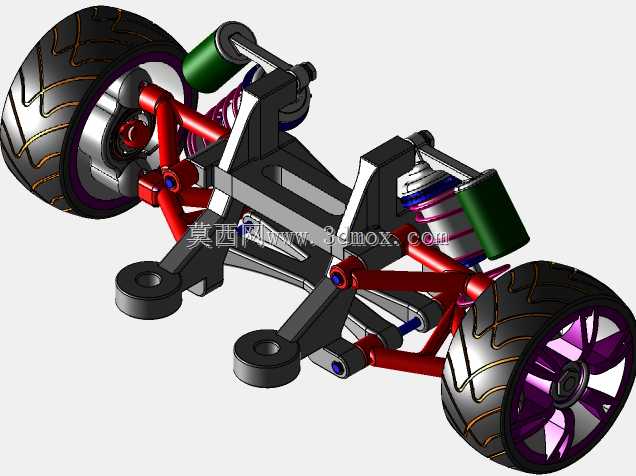

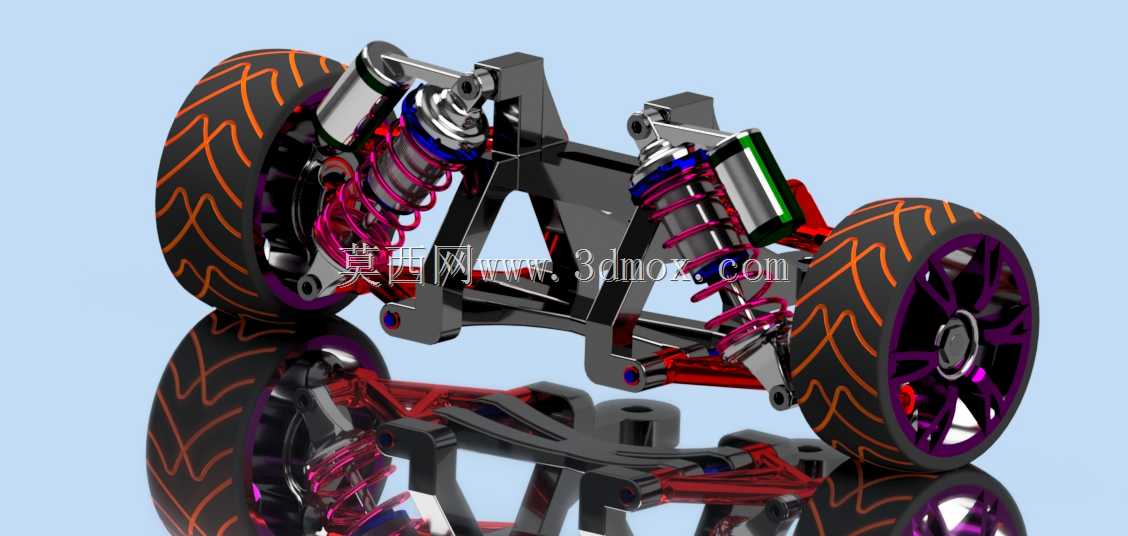

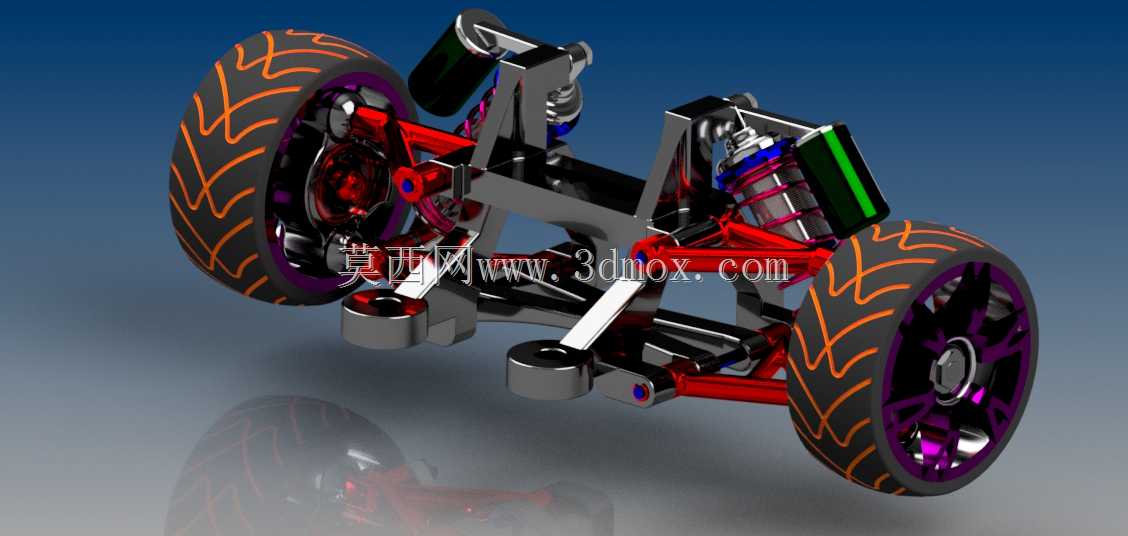

　　这套双轮独立悬架结构，是面向乘用车型前桥开发的承载导向总成，日常装车场景覆盖城市通勤家用车、小型电动代步车的前轮悬挂配套，核心作用是承接车轮与车架之间的所有力传递，同时过滤路面颠簸带来的冲击，保证车轮接地性与行驶操控稳定性。从结构功能来看，整套总成集成了螺旋弹簧与筒式减震器同轴布置的减震支柱、上下控制摆臂、转向节、轮毂轴承单元、车轮轮胎总成几个核心模块，减震支柱上端预留了与车架减震塔连接的安装点位，下端通过螺栓与转向节刚性固定，下摆臂外端通过球铰与转向节连接，内端通过两个橡胶衬套与副车架点位铰接，这种布置能在车轮上下跳动时，精准约束车轮的运动轨迹，避免轮距、前束参数出现超范围偏移。设计过程中优先考虑了跳动行程的边界控制，

　　减震器的有效压缩行程预留了80mm、拉伸行程预留了100mm，能够覆盖铺装路面颠簸、轻度非铺装路面起伏的跳动需求，不会出现减震器触底或者拉扯脱落的风险；螺旋弹簧的刚度匹配经过多轮调校，线刚度设定为22N/mm，兼顾空载状态下的减震舒适性与满载状态下的支撑性，不会出现过弯侧倾过大、刹车点头明显的问题。转向节的结构设计充分考虑了安装兼容性，预留了刹车卡钳的安装螺孔、ABS传感器的固定点位，轮毂轴承单元采用双列角接触球轴承结构，能够同时承受径向载荷与转弯时的轴向载荷，满足日常行驶的载荷需求。上下摆臂采用冲压焊接结构，在保证结构强度的前提下尽可能降低簧下质量，衬套的刚度设定做了差异化匹配，前后方向衬套刚度偏低用于过滤路面细碎振动，

　　上下方向衬套刚度偏高用于保证悬挂的支撑性，平衡舒适与操控的矛盾需求。外形尺寸方面，整套悬架单侧总成的横向宽度为320mm，纵向长度为280mm，减震支柱上端安装点到车轮中心的垂直距离为380mm，安装边界上，减震塔安装点位的三个固定孔呈120°均匀分布，孔距为70mm，下摆臂内端两个安装点的孔距为210mm，安装孔直径均为12mm，能够直接适配多数A级家用车、小型电动车型的前副车架安装点位，不需要额外做安装点位的改制。车轮部分采用了17寸轮毂搭配运动型轮胎的配置，轮胎断面宽度为225mm，扁平比为45，轮距设定为1580mm，符合常规紧凑型车型的轮距参数范围。整套结构的运动校核覆盖了车轮上下全行程跳动、最大转向角度两个工况，

　　跳动过程中轮胎与翼子板、减震支柱与车架、摆臂与副车架之间的最小间隙均保留了15mm以上的安全距离，不会出现运动干涉问题；转向过程中最大内轮转角为38°、外轮转角为32°，对应的转弯半径为5.2m，能够满足城市道路狭窄路段掉头、泊车的转向需求。从结构可靠性角度，所有受力部件的应力集中位置都做了圆角过渡处理，减震器弹簧座、摆臂球铰安装座、转向节轴承安装位的安全系数均达到2.5以上，能够承受急加速、急刹车、过减速带等冲击工况的载荷要求，不会出现结构断裂、塑性变形的问题。这套悬架结构的建模过程严格按照实车装配逻辑搭建，所有部件之间的装配约束完全还原实车连接关系，可直接用于整车装配匹配、悬挂运动仿真、刚度性能分析等工作，也能作为相关专业学习悬挂结构原理的参考模型，帮助从业者理解独立悬架的力传递路径、运动轨迹控制逻辑、各部件的功能匹配关系。
