运动风格改装汽车轮毂三维结构设计

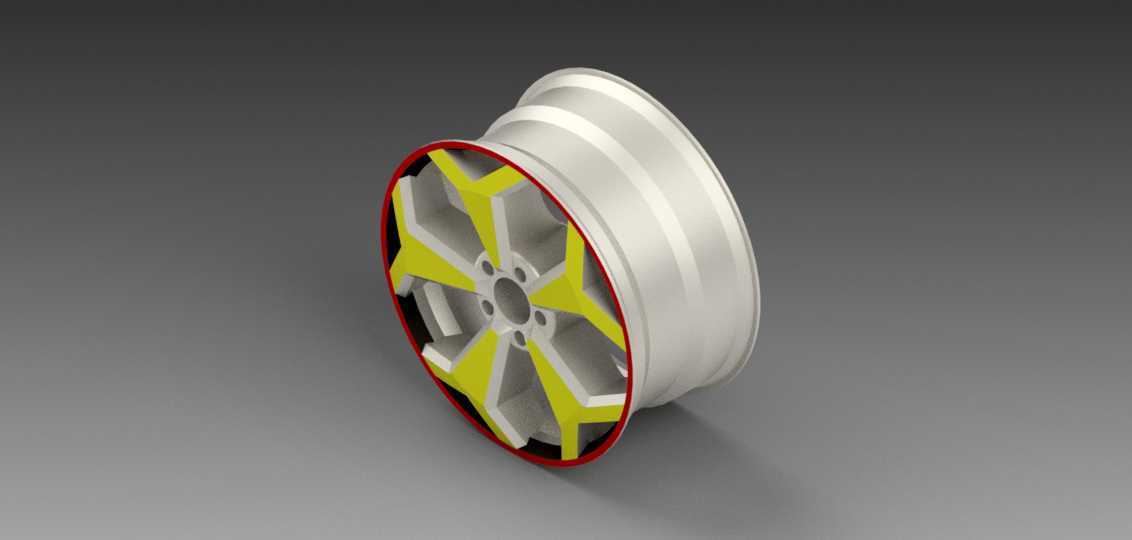

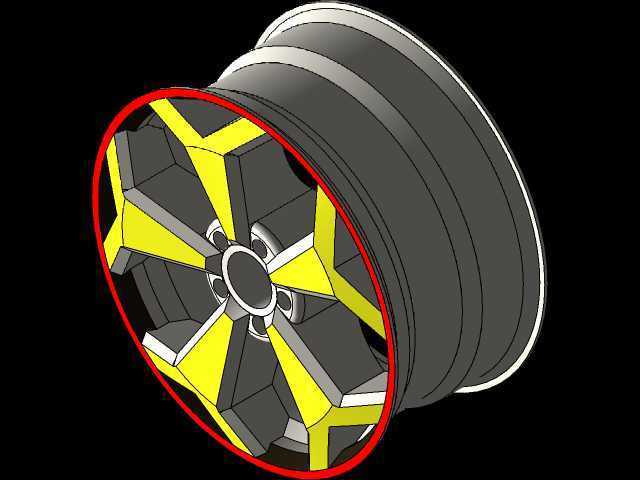

　　这款轮毂的结构设计首先围绕乘用车改装场景的实际需求展开，日常道路行驶中，轮毂需要承担整车垂直载荷传递，同时在转向、制动过程中承受侧向与纵向的交变冲击力，因此在结构建模阶段，首先对轮辐的受力路径做了针对性优化。从结构上看，轮辋部分采用常规深槽轮辋的轮廓基准，适配民用子午线轮胎的安装尺寸，轮缘位置做了加厚圆弧过渡，避免轮胎拆装过程中出现硬接触损伤，同时在车辆过坑洼路面时，轮缘的加厚结构能降低轮胎脱圈的风险。轮辐部分采用多辐条星形布局，这种布局并非单纯追求视觉效果，每一根辐条都对应轮毂安装孔的载荷传递路径，从中心安装盘位置向外延伸至轮辋内壁，将中心螺栓的锁紧力均匀分散到整个轮辋圆周，避免局部应力集中。

　　中心安装面的螺栓孔分布遵循乘用车常见的五孔安装规范，孔位周边做了沉台结构，既可以容纳螺栓头避免突出干涉，也能增加螺栓与轮毂的接触面积，降低长期使用后螺栓松动的概率。中心孔的尺寸预留了适配不同车型轴头的余量，实际装车时可配合变径圈完成轴头贴合，消除高速行驶时的抖动隐患。设计过程中特意将辐条做了镂空处理，在保证辐条截面抗弯模量满足强度要求的前提下，尽可能削减非受力区域的材料厚度，一方面降低轮毂整体的转动惯量，让车辆起步、制动时的动力响应更直接，另一方面也能为刹车系统留出足够的散热空间，避免连续制动后热量堆积在刹车卡钳位置影响制动效能。轮辋外侧的边缘做了一圈凸起的装饰边结构，这个结构同时承担防护作用，当车辆靠边停车时，

　　最先接触路肩的是这个凸起边，不会直接刮伤辐条的涂装面，降低日常使用的外观损伤概率。从安装边界来看，轮毂的偏距参数经过反复校核，保证装车后轮胎外侧与翼子板基本齐平，不会出现轮胎突出翼子板或者蹭到轮拱内衬的问题，轮辐背面与卡钳的间隙预留了足够的安全距离，即使后期改装更大尺寸的刹车卡钳，也能保证转向到极限角度时不会出现干涉。辐条表面的分色设计在建模阶段就做了分面处理，不同颜色的区域之间有清晰的棱线分界，方便后期做表面喷涂或者覆膜处理，不需要额外做遮蔽治具就能实现规整的分色效果。轮辋的内壁做了均匀的壁厚设计，在保证整体圆度的前提下，控制整体重量在同尺寸铸造轮毂的合理区间，既不会因为壁厚过薄导致强度不足，

　　也不会因为壁厚过大增加不必要的簧下质量。在建模过程中，所有的过渡圆角都做了应力校核，尤其是辐条与轮辋连接的位置、辐条与中心安装盘连接的位置，都采用了大圆弧过渡，避免应力集中导致的疲劳裂纹，这两个位置是轮毂受力最复杂的区域，车辆行驶过程中来自路面的冲击会在这两个位置形成应力峰值，合理的圆角设计能大幅提升轮毂的疲劳寿命。气门嘴的安装位置设置在两根辐条之间的轮辋凹陷处，既不会被辐条遮挡影响充气操作，也能避免气门嘴在行驶过程中被飞溅的石子击打损坏。整体结构没有多余的装饰性凸起，所有外表面的造型都兼顾了空气动力学效应，车辆高速行驶时，气流能顺着辐条的表面快速流过轮拱区域，减少轮腔内部的乱流，一定程度上降低行驶风阻。
