五自由度关节型工业夹持机械臂

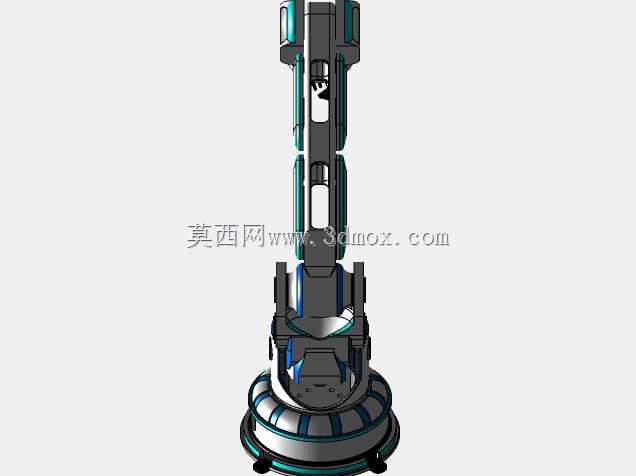

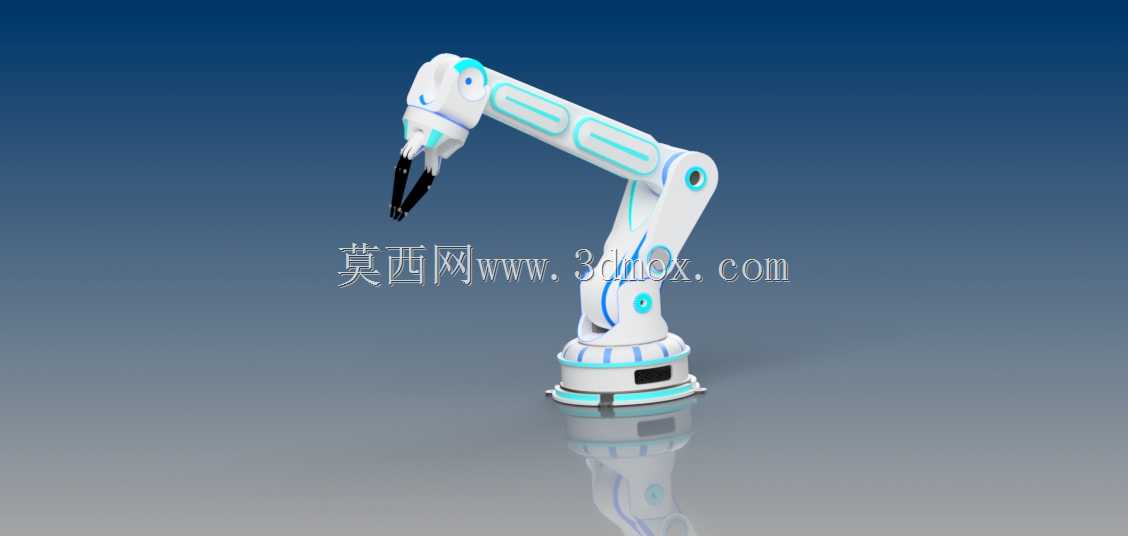

　　这款五自由度关节型机械臂的设计，最初是针对3C电子产线的小件上下料、精密装配场景做的适配，同时也能覆盖轻工行业的物料分拣、实验室样本转运这类对重复定位精度有一定要求的工位。从结构布局来看，它采用了串联关节的经典构型，底座为回转支承结构，可实现整周360度旋转，承担整机的承重与水平方向的姿态调整；大臂、小臂部分采用铝合金薄壁腔体设计，在保证结构刚性的前提下尽可能降低运动部件自重，减少伺服驱动的负载冗余，提升高速运动下的动态响应性能。腕部设置三个正交旋转关节，配合末端的气动夹爪，可实现空间内任意姿态的到达，夹爪的开合行程做了可调设计，可适配不同尺寸的规则小件，夹指预留了快换接口，可根据作业需求更换吸盘、夹具等不同末端执行器。

　　设计过程中优先考虑了安装边界的适配性，底座的安装孔位采用了通用的圆周均布布局，可直接固定在标准铝型材工作台、设备机架或者移动AGV平台上，整机展开后的最大作业半径覆盖800mm范围，底座安装所需的平面尺寸不超过300mm见方，垂直方向的最低作业高度可贴近安装平面100mm以内，最高举升高度可达1100mm，能够适配多数常规高度的流水线作业面，不需要对现有产线做大规模的结构改造。关节处的走线全部采用内部腔体隐藏式布局，避免了外部拖链在运动过程中产生的干涉、线缆磨损问题，同时也减少了设备外围的清洁死角，适配无尘车间的使用要求。

　　从功能特性来看，每个关节都配置了谐波减速结构，重复定位精度可控制在±0.05mm以内，能够满足小型零部件的精密装配需求，比如PCB板插件、小五金件的组装工位。运动速度方面，大臂关节的最大回转速度可达120度每秒，腕部关节的最高转速可达180度每秒，在保证定位精度的前提下可匹配产线12-15秒每节拍的作业效率。末端夹爪的夹持力做了气压自适应调节，可根据被夹持工件的材质、重量调整输出力，避免夹伤易碎或者薄壁工件，比如塑料壳体、玻璃样本容器这类易损物件。

　　在实际应用场景中，这类机械臂除了固定工位的作业，还可搭配视觉识别系统完成散乱物料的无序分拣，通过视觉系统定位工件的位置与姿态，引导机械臂自动调整夹持角度，完成物料从料箱到流水线的转运。在机床加工上下料场景中，它可配合数控车床、加工中心完成工件的自动取放，替代人工完成重复性的上下料操作，降低高温、切削液环境下的人工操作风险。设计时也考虑了维护便利性，每个关节的端盖都采用快拆结构，日常维护时不需要拆解整个臂体就可完成减速机构的润滑、传感器的校准作业，电气接口集中布置在底座侧面，接线、调试都可在设备底部完成，不需要登高或者拆解上部结构。

　　结构强度校核阶段，针对大臂、小臂的受力工况做了有限元分析，在最大负载5kg的工况下，臂体的最大变形量控制在0.1mm以内，不会因为臂体形变影响末端的定位精度。关节处的密封结构采用了双唇形密封圈，可阻挡车间内的粉尘、切削液雾气进入关节内部，延长减速机构与轴承的使用寿命，适配机加工车间、焊接车间这类工况相对复杂的生产环境。整机的重心经过优化设计，在全行程运动过程中重心始终落在底座安装面的范围内，不会出现倾覆风险，不需要额外加装配重块或者地脚螺栓加固（大负载高速工况除外）。
