四旋翼航拍巡检小型飞行器结构

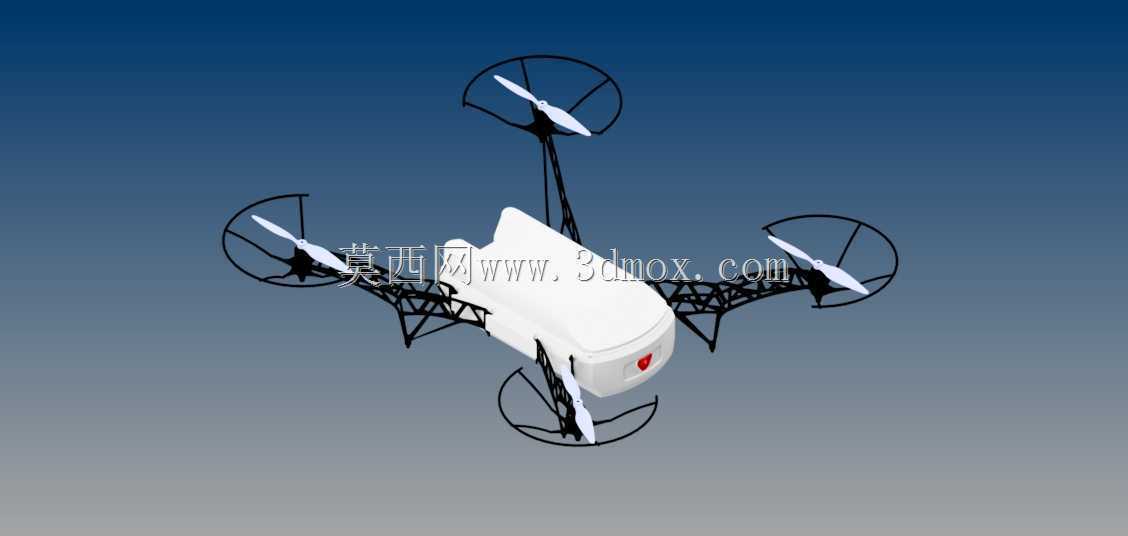

　　这套四旋翼小型飞行器结构面向低空近距离作业场景，可用于园区巡检、教学演示、轻型航拍、设备外观巡查以及小型载荷验证。整机采用十字交叉式机臂布局，四个旋翼分别布置在机身外侧，旋翼旋转平面保持同一高度，通过相邻桨叶反向旋转抵消反扭力矩。机身中央设置流线型设备舱，舱体上部用于放置飞控、电池、通信模块或任务载荷，下部保留平整安装面，便于根据任务需求固定相机、传感器或配重块。

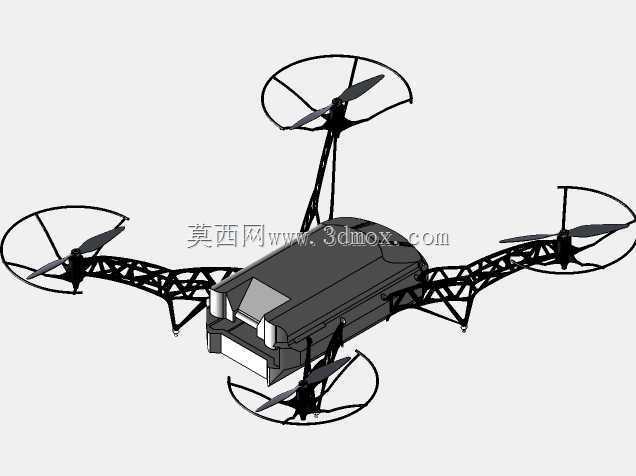

　　从结构布置看，机臂从中央舱体向外延伸，末端安装电机座和螺旋桨。桨叶外侧配置环形保护圈，保护圈与机臂端部形成连续支撑，能够在贴近墙面、设备框架或室内狭窄空间飞行时降低桨叶碰撞风险。该设计尤其适合实验室、厂房通道、仓库货架之间等受限环境，也便于初学者进行悬停、转向和姿态控制训练。保护圈并非独立装饰件，而是与电机安装位置、桨叶直径和机臂高度共同确定边界，建模时需要保证桨尖与护圈之间留有均匀间隙，避免高速旋转时发生擦碰。

　　机身主体采用上壳与下壳组合的形式，外形前部圆润、后部略宽，能够在容纳电子元件的同时减少突兀棱角。中央舱体内部空间按照电池、飞控板、接收机和布线通道进行分区，电池通常布置在重心附近，以减小姿态变化时的转动惯量影响。机臂与机身连接处采用三角加强支撑，杆件之间形成稳定的空间桁架形态，在控制重量的同时提高抗弯能力。对于工程建模而言，这一区域不能只按外观曲面处理，还需要考虑电机拉力、着陆冲击和机臂扭转对连接节点的影响。

　　起落支撑由四个机臂下方的支脚构成，支脚向下伸出并在末端形成触地点，使机身底部与地面之间保留足够高度。这样的布置可以保护下方挂载设备，也能在不平整表面降落时减少舱体直接接触。支脚的高度需要与桨叶直径、机身厚度和任务载荷尺寸协调：过低会削弱离地间隙，过高则会抬高重心并增加整机投影尺寸。模型中支脚与机臂的连接位置靠近电机座，可将着陆冲击更直接地传递到刚性较强的区域。

　　旋翼系统由电机、桨夹和双叶螺旋桨组成。桨叶采用细长翼型，根部通过桨夹与电机轴连接，装配时需保证两片桨叶夹角接近一百八十度，并在电机轴向上锁紧。四组旋翼的安装高度一致，电机轴线基本垂直于机身水平基准面，这样才能使升力方向稳定。若用于后续运动仿真，应分别定义各旋翼的旋转方向和转速关系，前左、后右与前右、后左通常采用相反转向，以实现偏航控制。螺旋桨与保护圈之间的安全距离、电机座孔径、桨夹压紧面以及线缆沿机臂走向，都是结构细化时容易被忽略但实际装配中必须明确的部分。

　　外形边界方面，整机最大外廓由四个保护圈决定，机身宽度明显小于旋翼展开范围。中央舱体长度方向覆盖机臂交汇区域，前部预留任务设备视角，后部可布置天线或电池插拔空间。安装接口集中在机身底部和机臂末端：底部接口适合挂载相机、云台或检测传感器；末端接口用于电机固定和螺旋桨驱动。布线可沿机臂内腔或外侧线槽通向中央舱，避免线材暴露在桨叶旋转范围内。

　　在实际使用中，这类飞行器不追求大载重，而强调结构轻、维护方便和近场操作安全。保护圈使它能够在人员、设备较密集的环境中执行低速巡查；模块化机臂使单个电机或桨叶受损后可以快速更换；中央舱体的曲面外壳则为内部电子元件提供防护。三维设计时应重点核对旋翼直径与护圈半径、机臂长度与重心位置、支脚高度与底部载荷空间、机身内腔与电池尺寸之间的关系，使外观造型、飞行控制和装配维护在同一结构中得到平衡。
