折叠式四旋翼航拍无人机结构设计

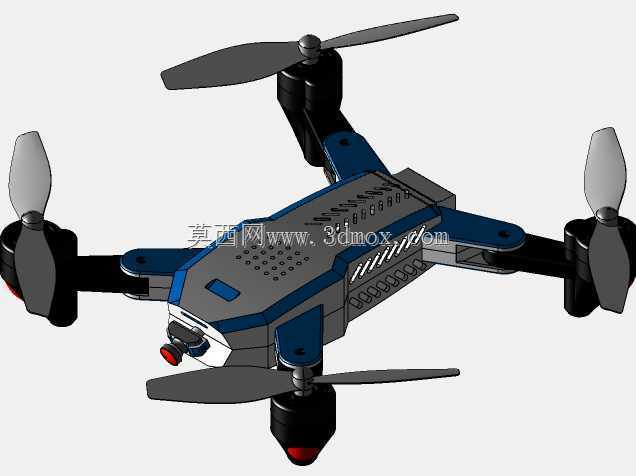

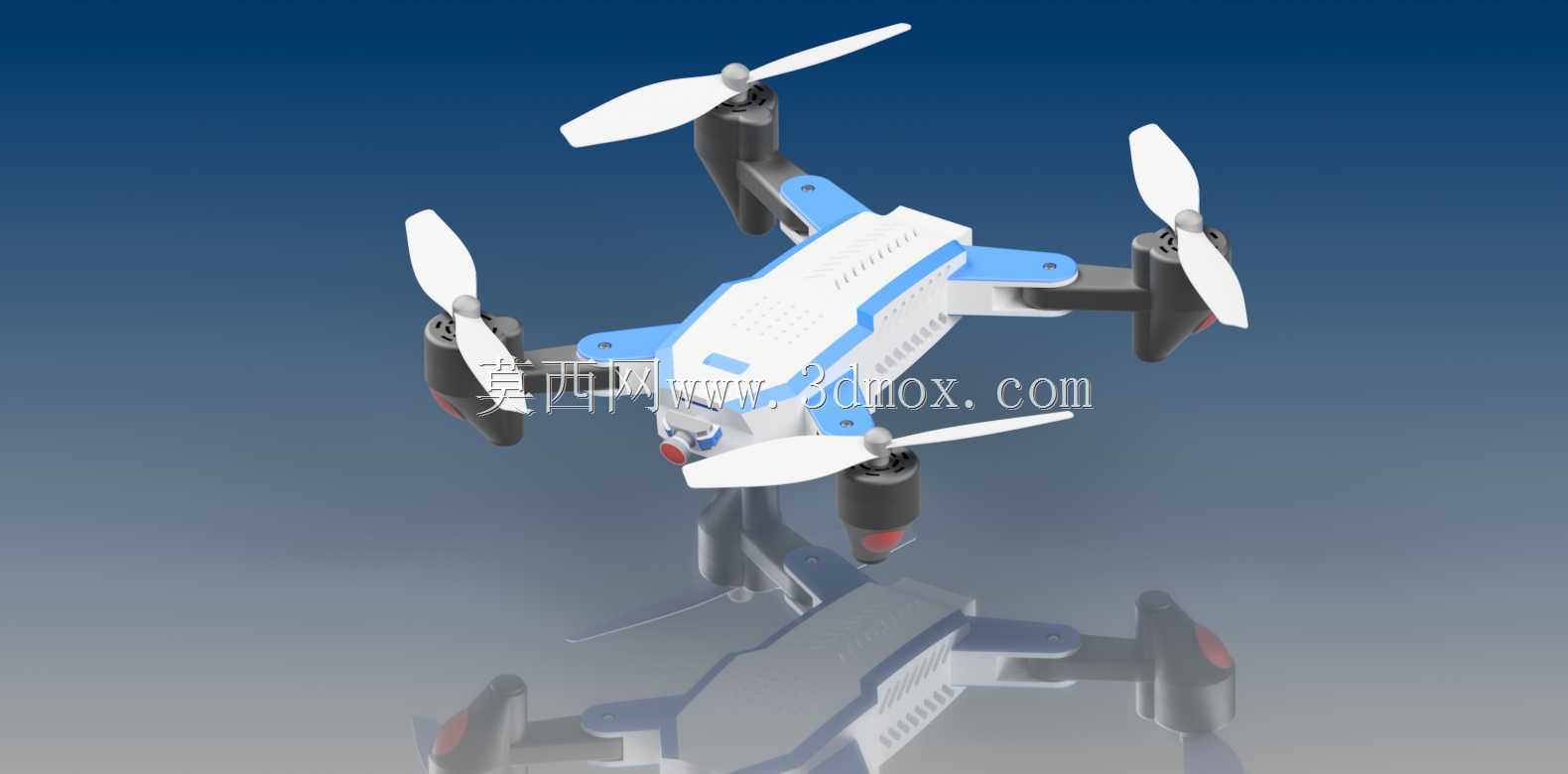

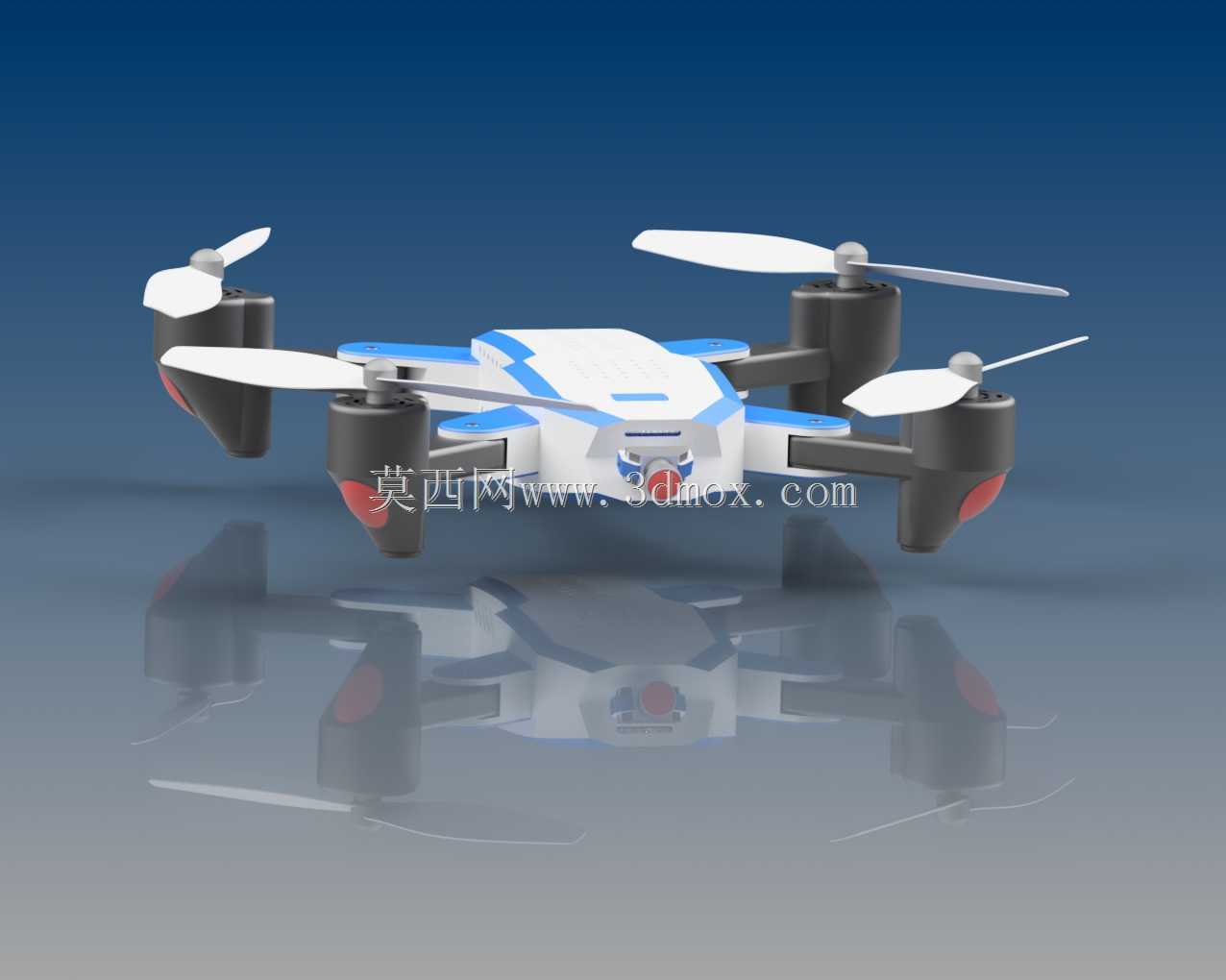

　　这款四旋翼飞行器的结构设计，首先围绕消费级航拍场景的便携需求做了核心考量，日常外出航拍作业时，用户对设备收纳体积的敏感度远高于专业测绘场景，因此机臂采用了转轴式折叠结构，折叠状态下整机轮廓可缩减至展开状态的40%左右，能够轻松放入常规双肩包的隔层中，无需额外配备专用防护箱，适配户外徒步、城市旅拍、日常记录等多场景的携带需求。展开状态下，四个机臂的转轴处设置了定位卡榫，飞行过程中不会出现机臂晃动偏移的问题，卡榫的配合公差控制在0.1mm以内，既保证折叠操作的顺畅度，又能避免飞行时机臂产生虚位影响飞行稳定性。

　　从功能特性来看，四个旋翼采用对称式布局，对角电机的轴距保持一致，动力输出的匹配度直接决定了飞行姿态的控制精度，每个电机安装座都预留了减震胶圈的安装位，能够过滤电机高速转动时产生的高频振动，避免振动传递到机身中部的载荷安装位，影响航拍成像的清晰度。机身主体采用上下壳扣合的结构形式，壳体表面设置了阵列式散热格栅，能够在飞行过程中利用迎面气流带走飞控、电调、电池工作时产生的热量，避免长时间飞行时内部元器件出现过热降频的问题。机身前部预留了摄像头与云台的安装空间，安装位的基准面平面度控制在0.05mm以内，保证云台安装后不会出现初始角度偏移，减少云台校准的工作量。

　　设计过程中，整机的重心位置经过反复调整，最终落在四个旋翼围成的几何中心偏下位置，也就是电池安装位的区域，低重心设计能够大幅提升飞行时的抗风性能，在3-4级风的户外环境下，机身姿态的倾斜角度能够控制在更小范围内，航拍画面的稳定性更有保障。机臂末端的电机安装座与机臂主体采用一体化结构设计，减少了额外的连接零件，既降低了整机重量，也减少了连接部位出现松动的风险，每个螺旋桨都采用快拆式结构设计，桨叶根部的卡扣与电机轴的配合间隙经过优化，安装时只需对准卡位按压即可锁定，拆卸时按下卡扣就能快速取下桨叶，日常更换桨叶或者收纳折叠时不需要额外工具。

　　从安装边界来看，机身中部的电池仓尺寸适配常规的3S锂电池，仓盖采用滑扣式锁定结构，更换电池时只需滑动仓盖即可取出电池，整个操作过程可以在数秒内完成，适配户外作业时快速更换电池延长续航的需求。机身底部预留了起落架的安装孔位，孔位的位置经过计算，起落架安装后，机身底部与地面的距离能够保证摄像头在云台俯仰到最低角度时不会接触地面，同时起落架采用弧形缓冲结构，降落时能够吸收一部分冲击能量，避免硬着陆时的冲击力传递到机身内部的元器件。飞控系统的安装位设置在机身中心位置，安装基准面与机身水平基准完全重合，能够减少飞控初始校准的误差，提升姿态感知的精度。

　　结构细节上，所有的壳体连接螺丝孔都设计了预埋铜螺母的安装位，避免反复拆装螺丝时出现塑料柱滑牙的问题，提升整机的拆装维护寿命。机臂折叠转轴处采用了阻尼适中的转轴结构，展开时能够自动卡入定位位置，折叠时不需要过大的按压力度，日常操作的手感适配普通用户的使用习惯。机身表面的流线型轮廓并非单纯为了外观设计，而是经过气流优化，飞行时能够减少空气阻力，一定程度上提升续航时间，同时避免机身棱角位置产生紊流影响旋翼的进气效率。每个电调的安装位都紧贴机臂的铝合金散热衬片，能够将电调工作时产生的热量快速传递到机臂表面，借助飞行时的气流散热，保证电调长时间大油门输出时不会出现过热保护。
