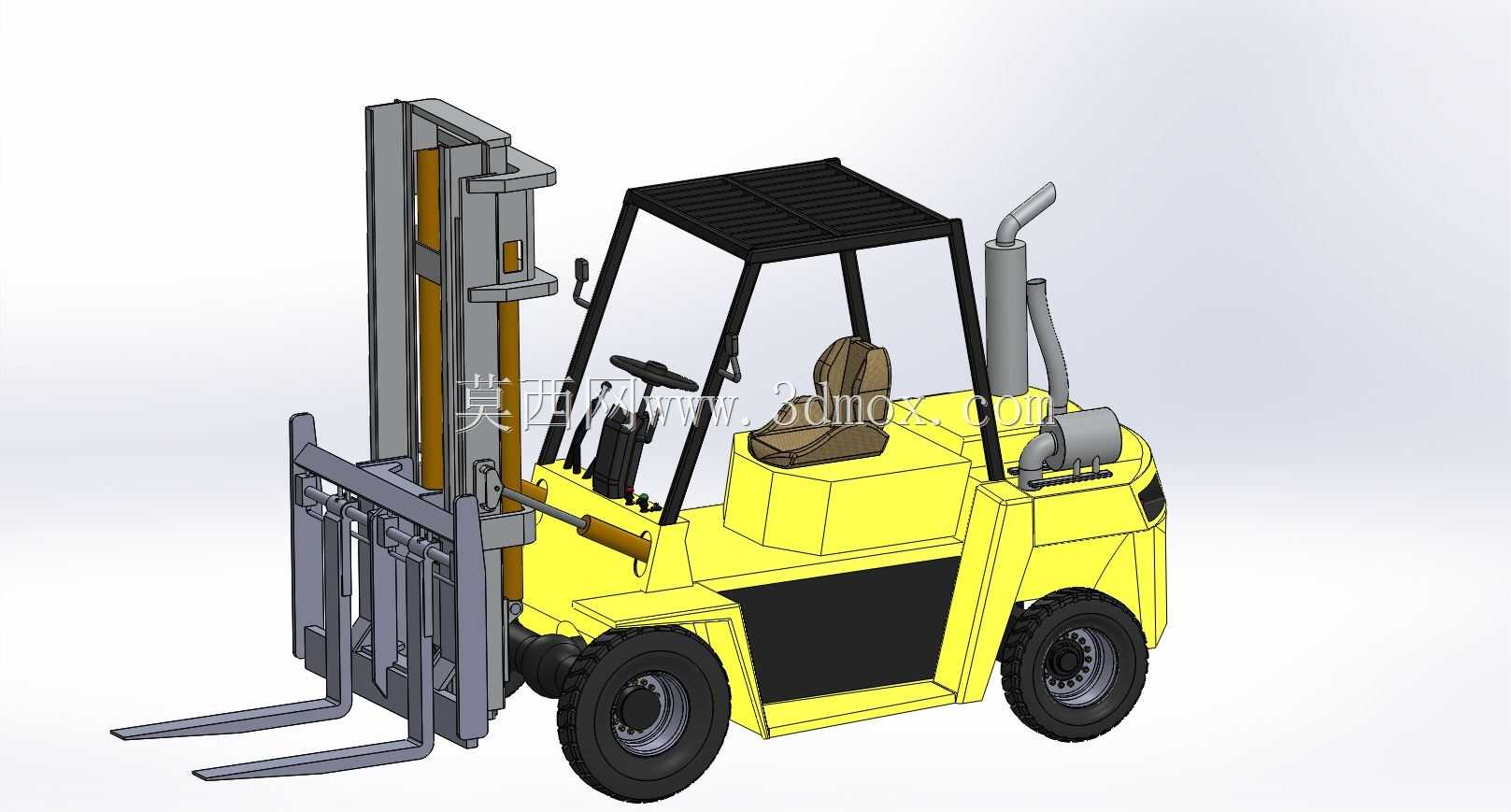

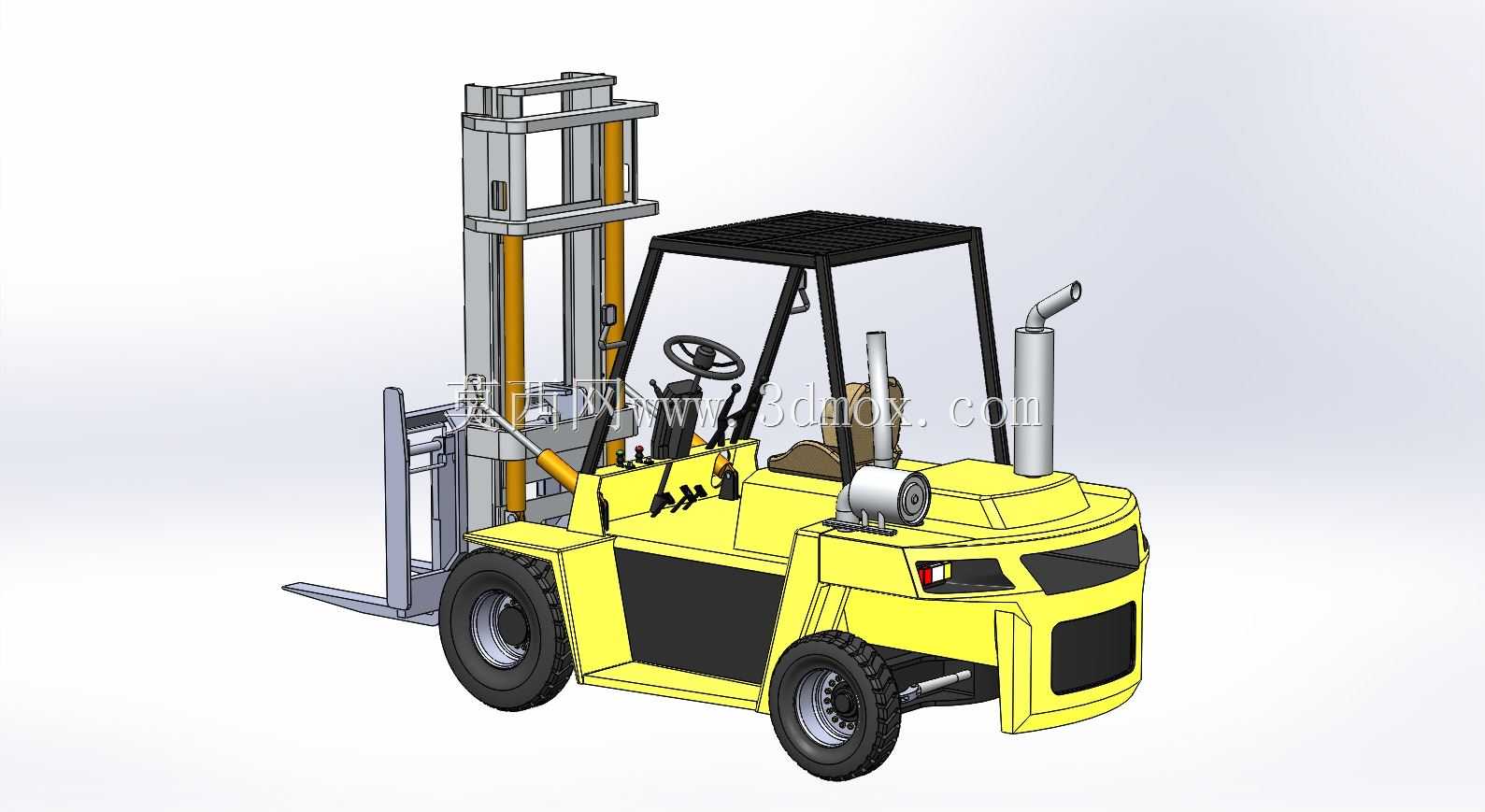

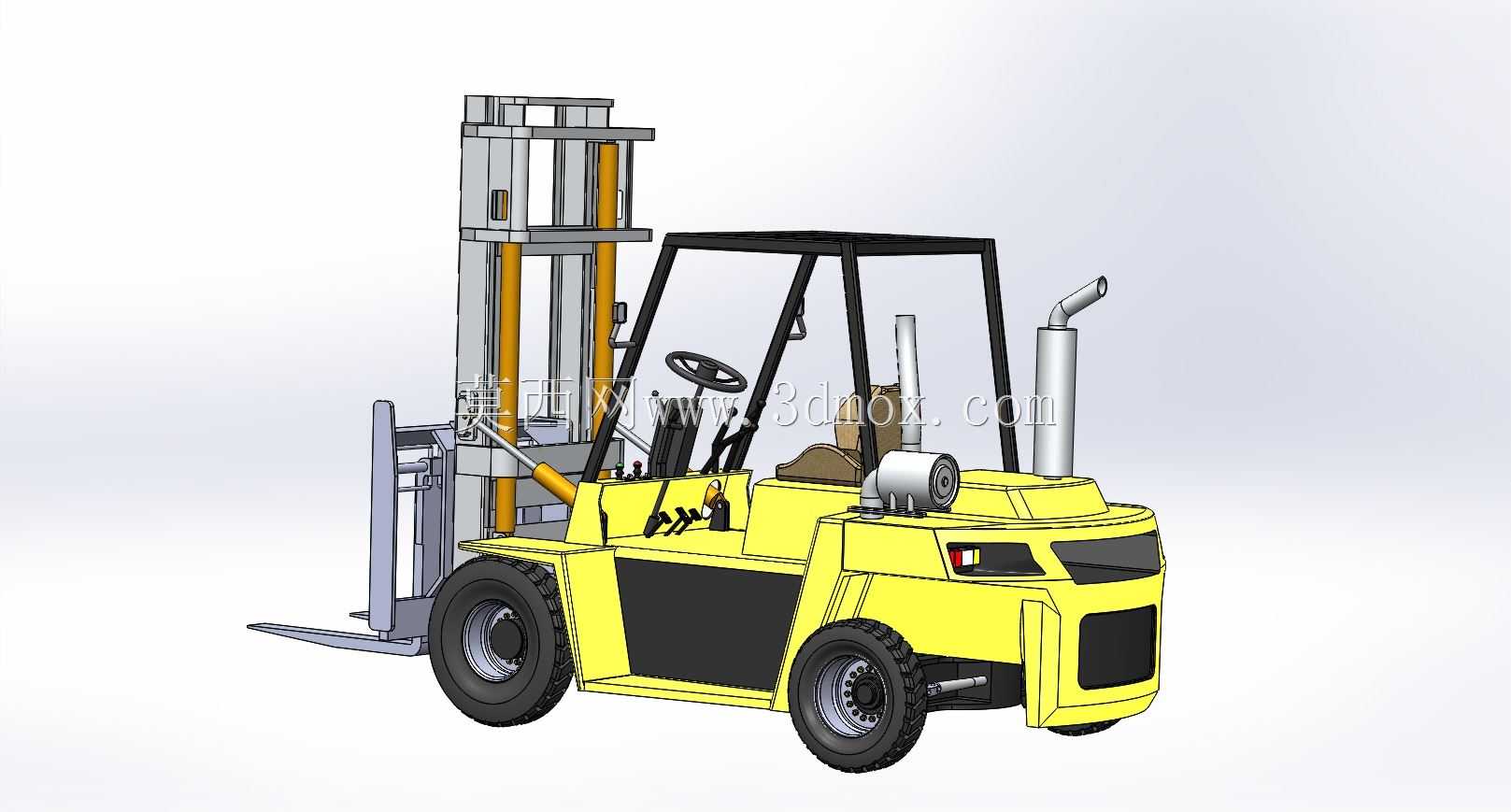

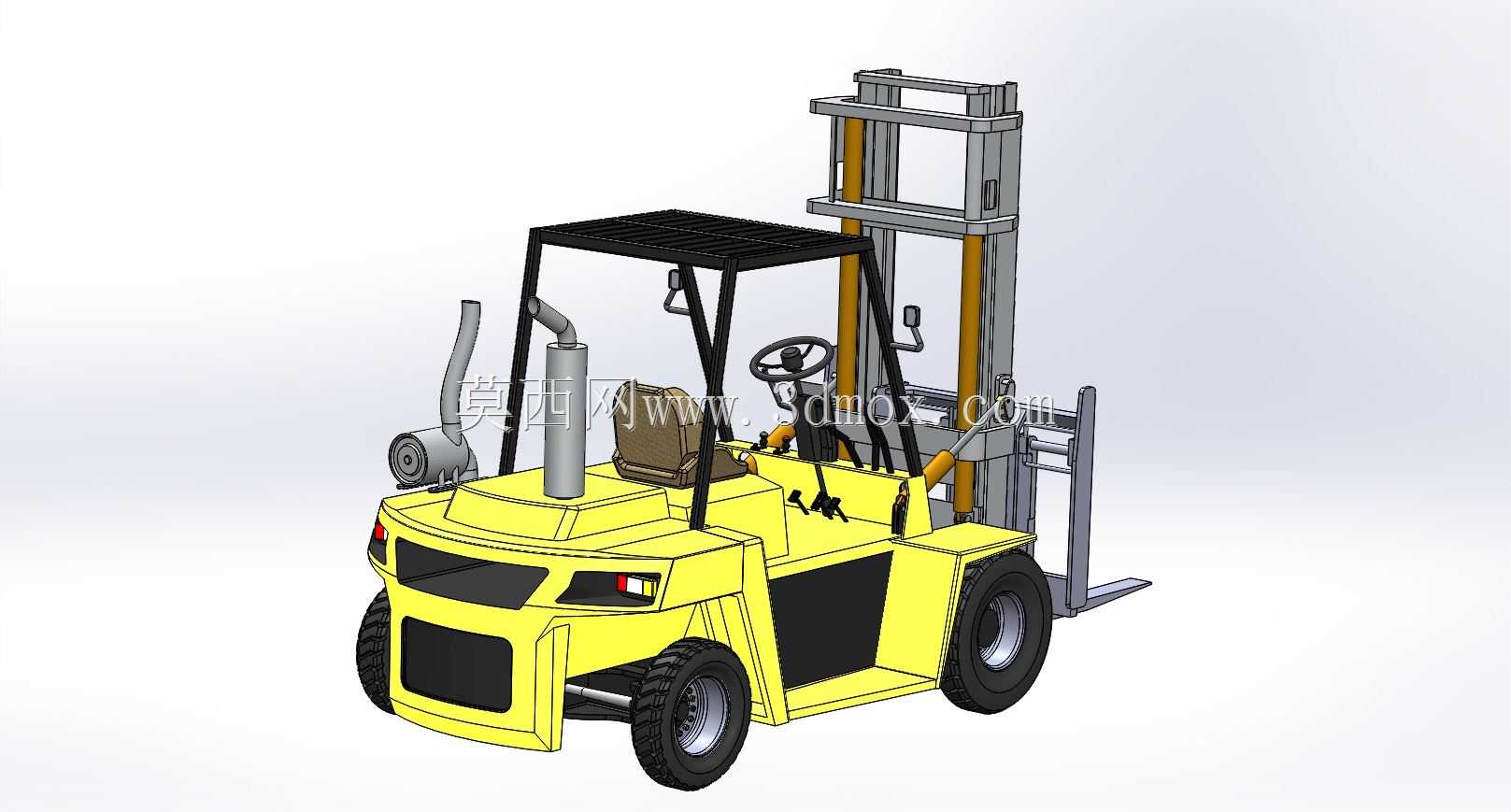

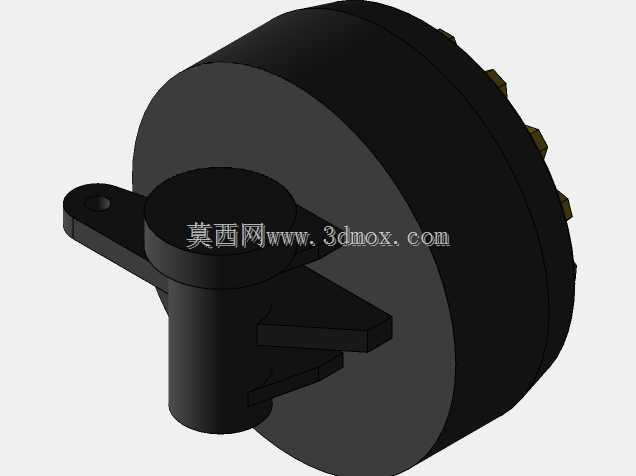

平衡重式内燃叉车整机结构三维设计

　　本次建模的平衡重式内燃叉车，核心面向厂区内部货物流转、仓储堆垛、货车装卸这类高频重载作业场景，在机械加工车间原料转运、成品仓托盘堆码、物流月台装卸货、建材堆场物料移位这类场景中适配性极强，能覆盖1-5吨级常规货物的短距离搬运与1-6米高度范围内的堆垛作业需求，是厂内物流环节不可或缺的通用工业作业车辆。

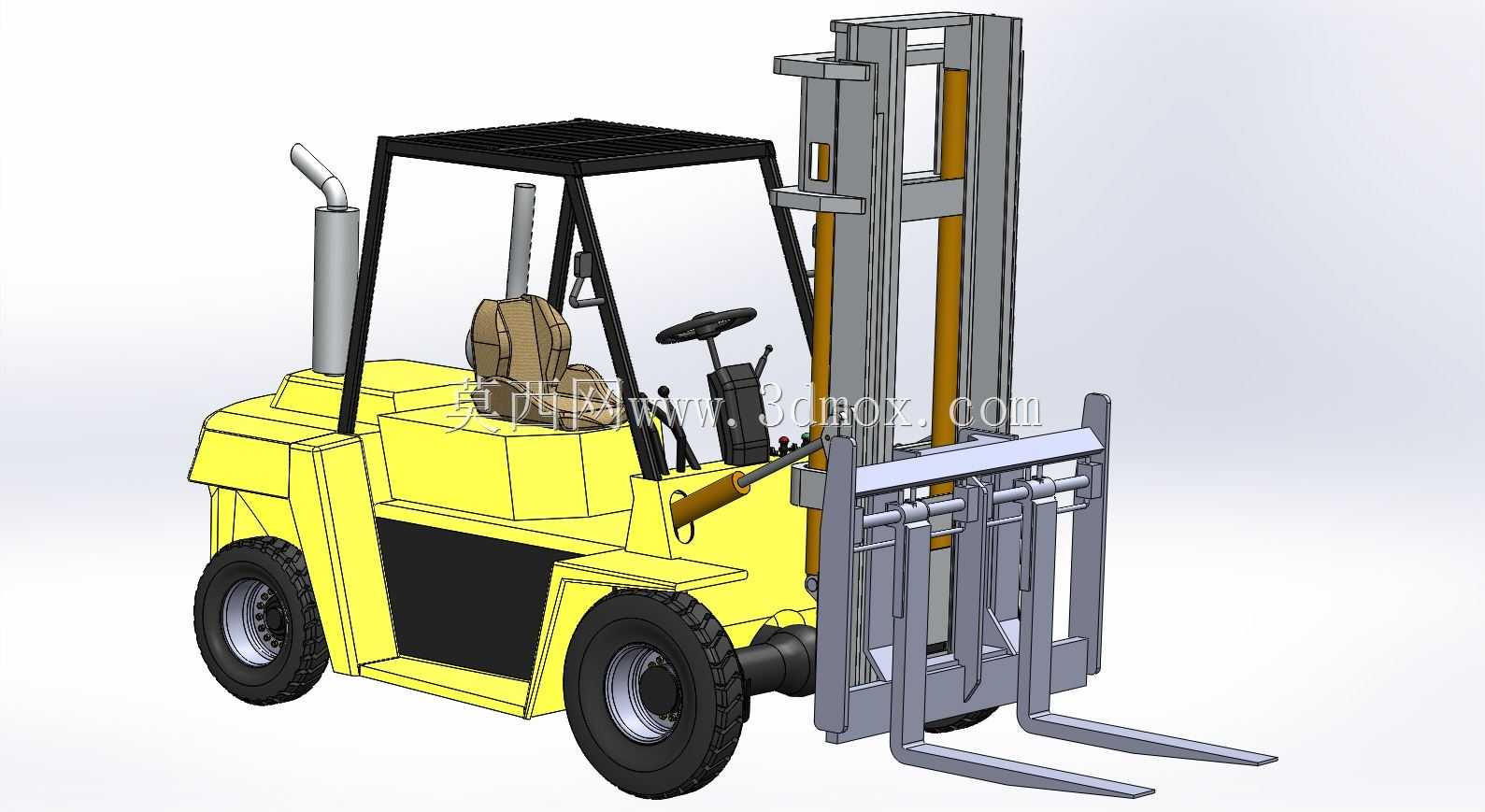

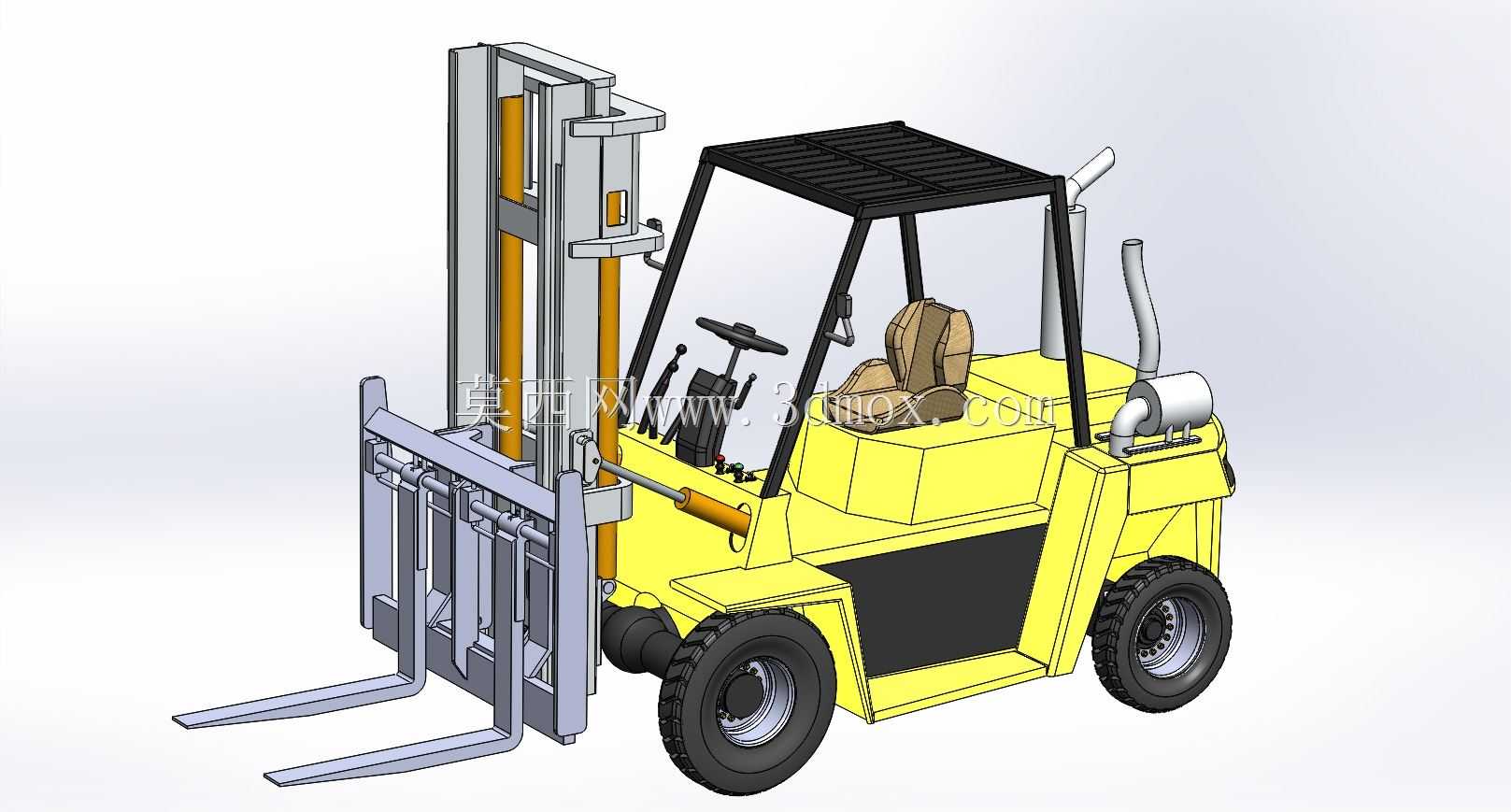

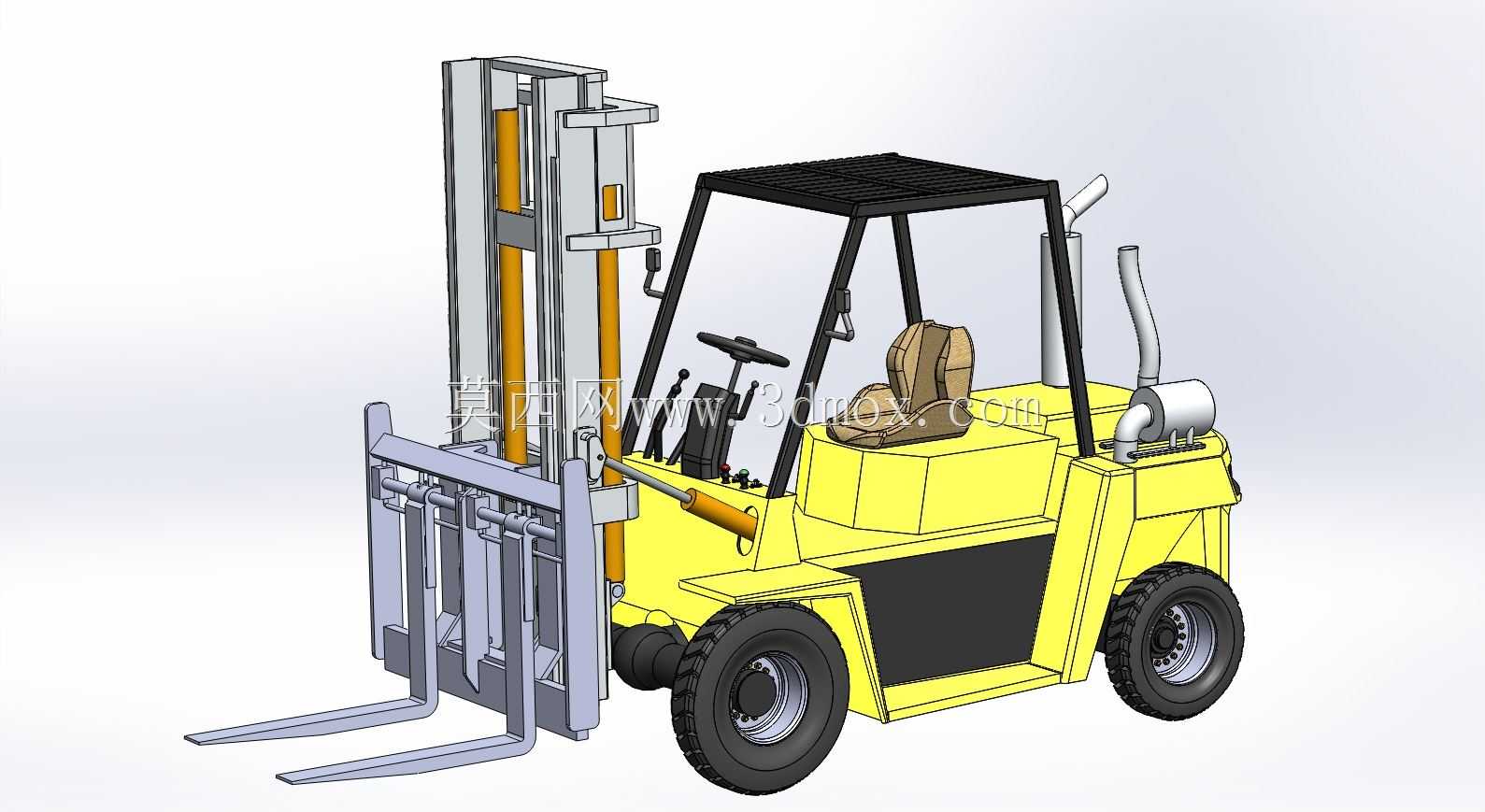

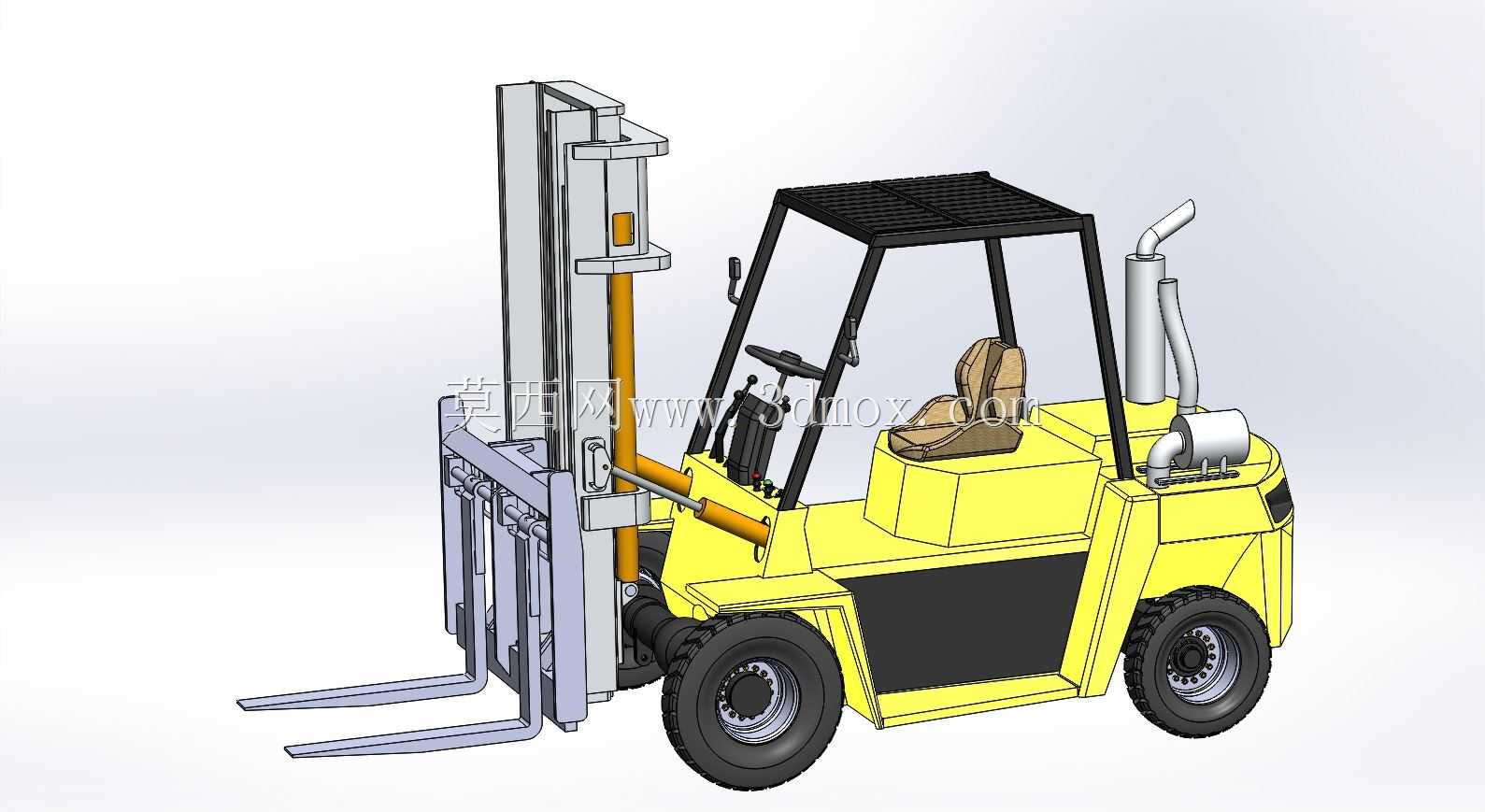

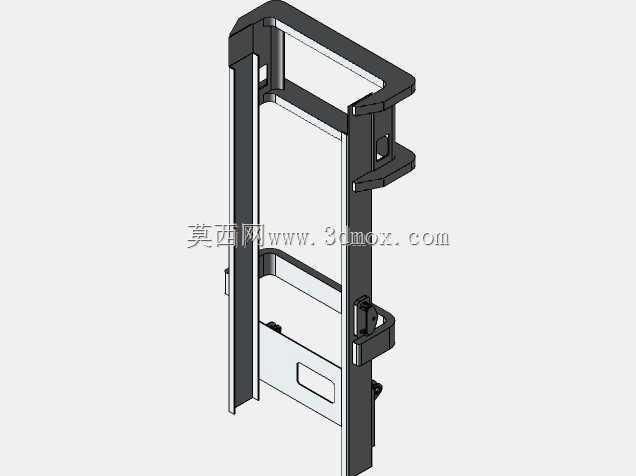

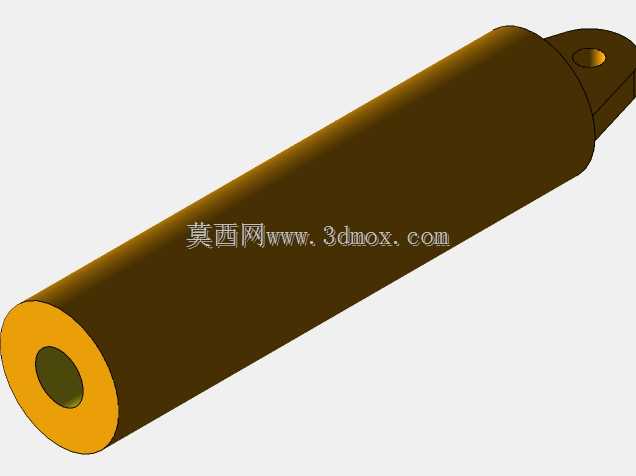

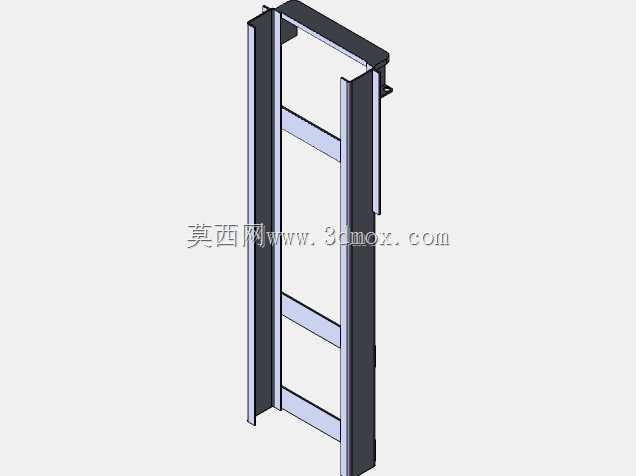

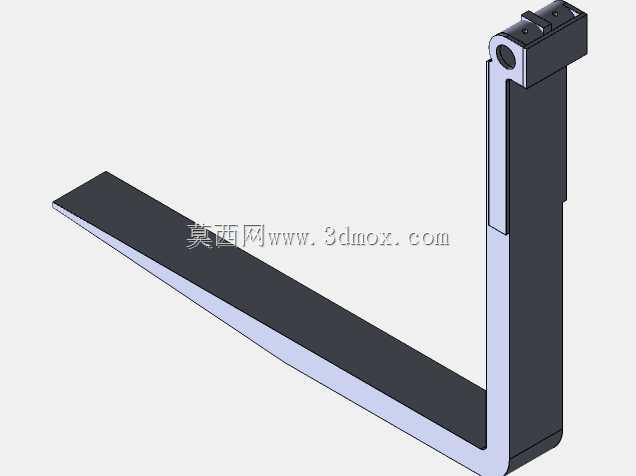

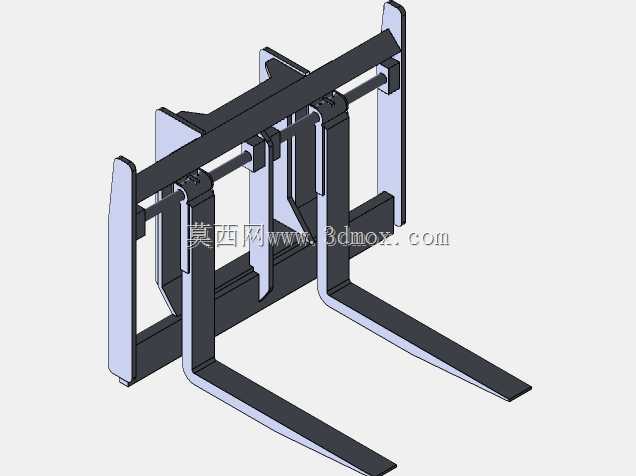

　　从实际作业功能来看，该叉车的核心作业单元为前部两级自由提升门架，搭配侧移式货叉架，货叉间距可根据托盘规格手动调节，常规适配1200*1000mm标准工业托盘，门架起升过程中采用液压油缸驱动链条传动，空载最大起升速度可达400mm/s，满载状态下起升速度不低于250mm/s，门架前倾角度设计为6度、后倾角度为12度，前倾状态方便货叉快速插入托盘底部间隙，后倾状态可在行驶过程中锁紧货物，避免急停或路面颠簸时货物滑落。车身尾部设置的铸铁平衡重块，根据额定载荷匹配对应重量，抵消前部货物带来的倾覆力矩，保证满载堆高、满载行驶状态下的整车纵向稳定性，无需额外支腿支撑，作业时无需预留支腿展开空间，适配狭窄通道内的作业需求。

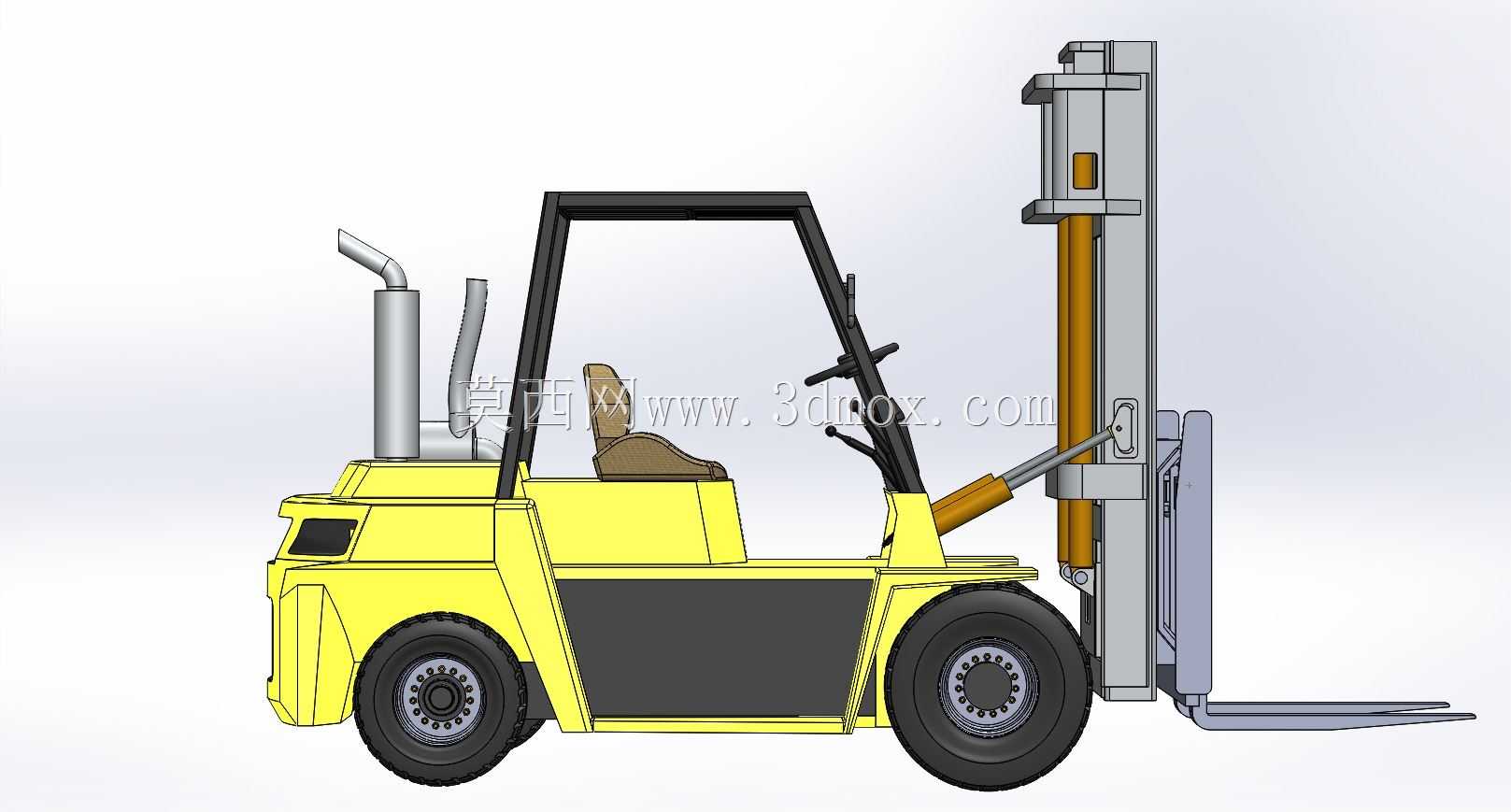

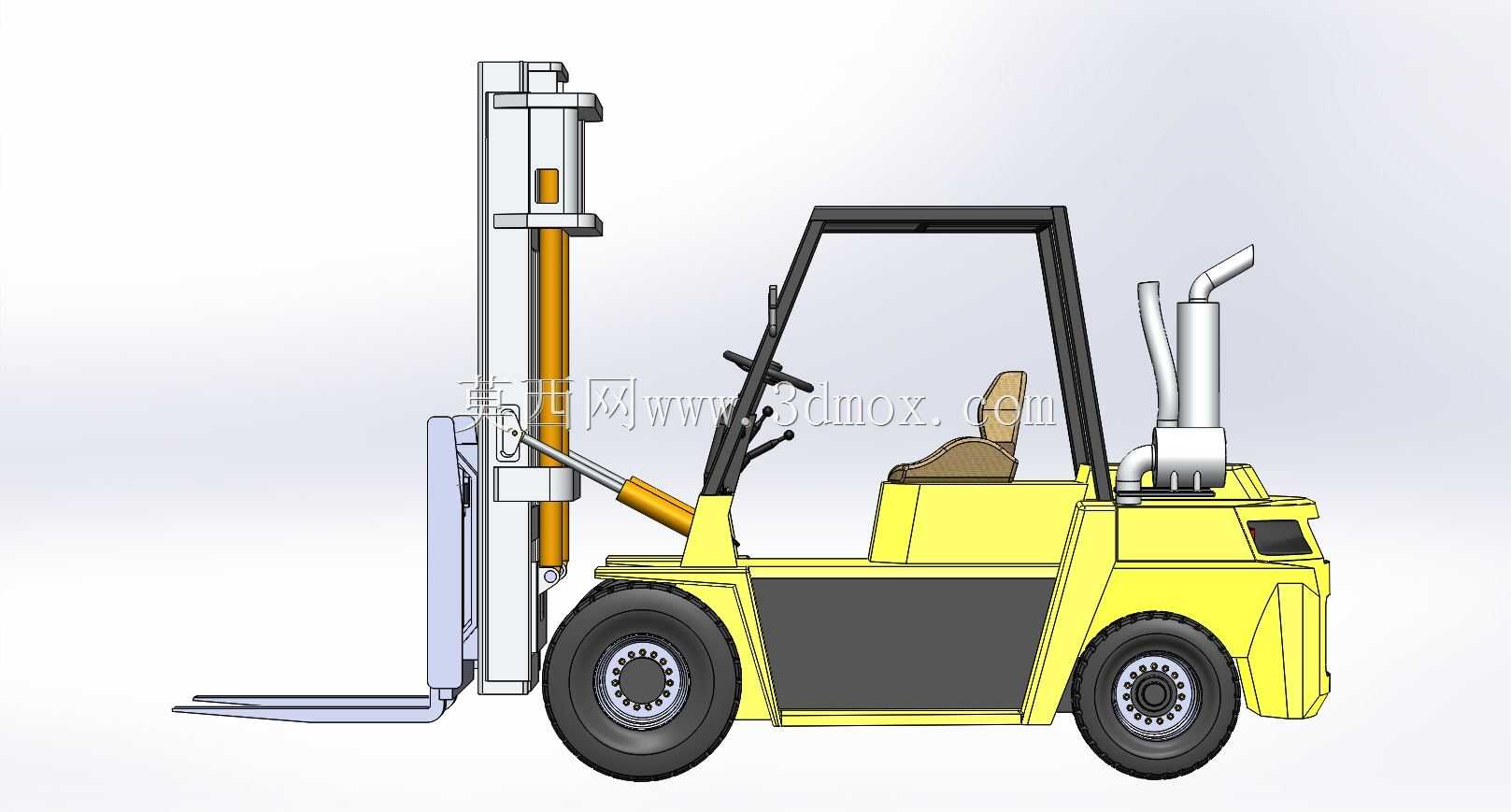

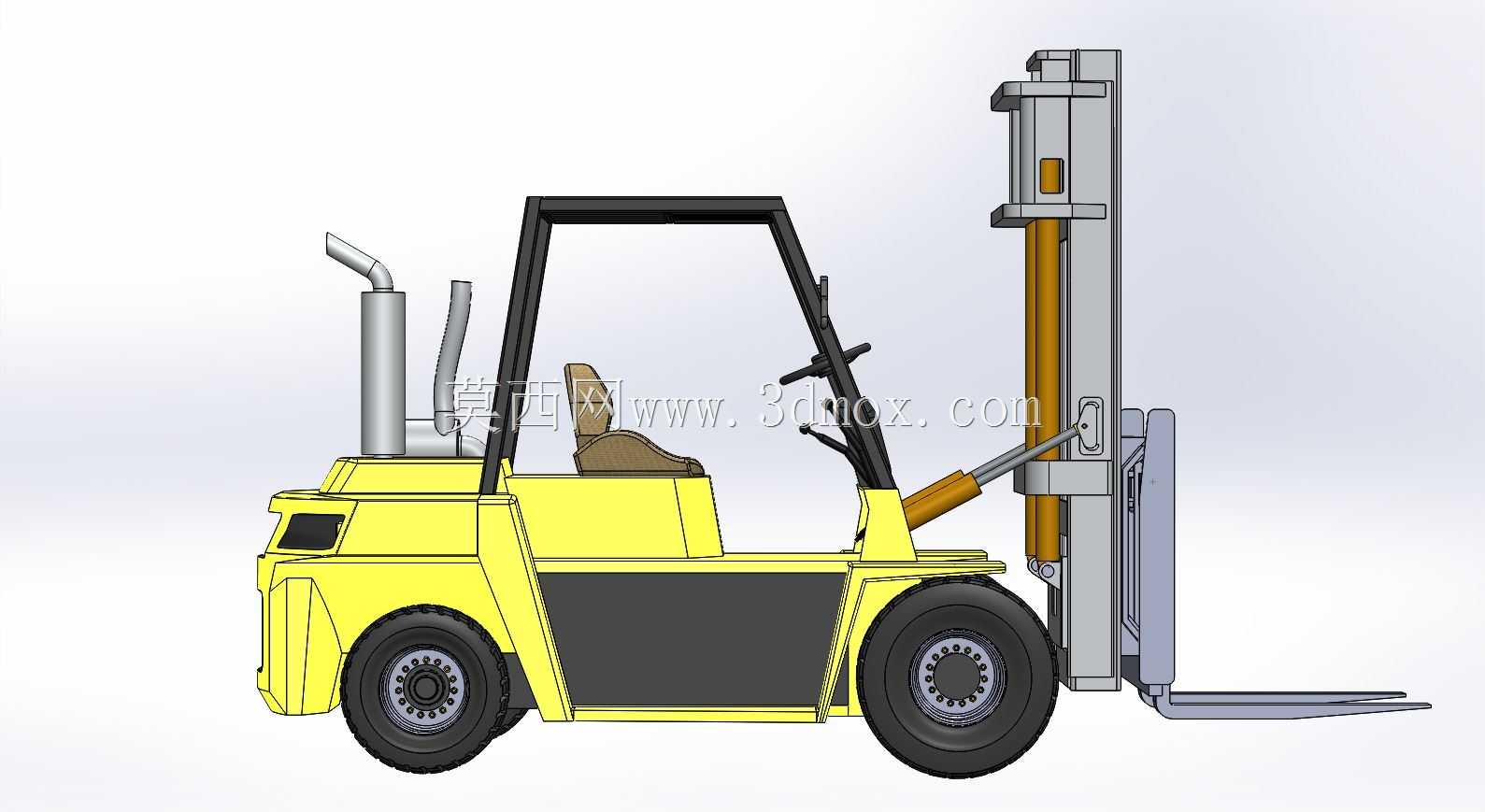

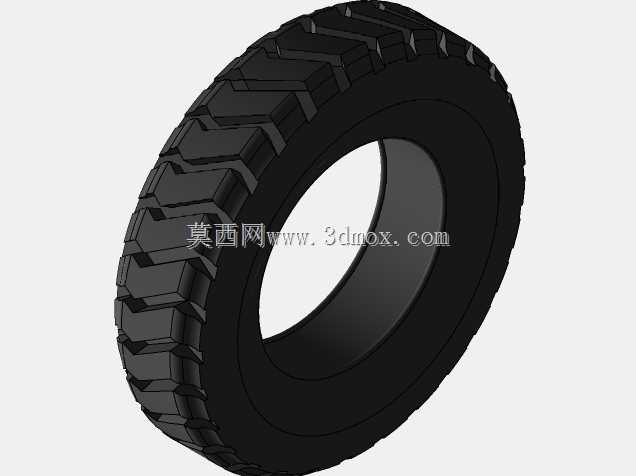

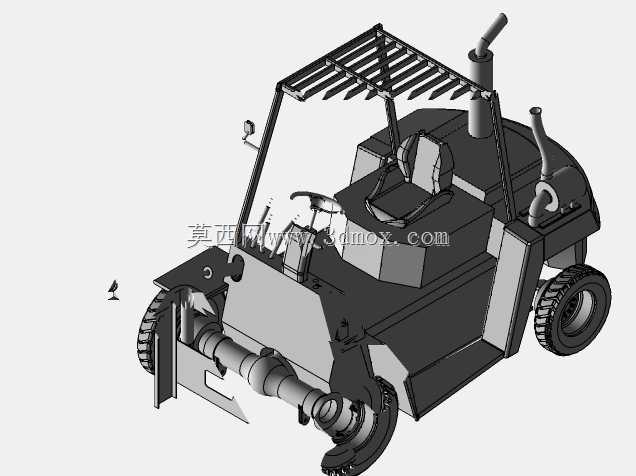

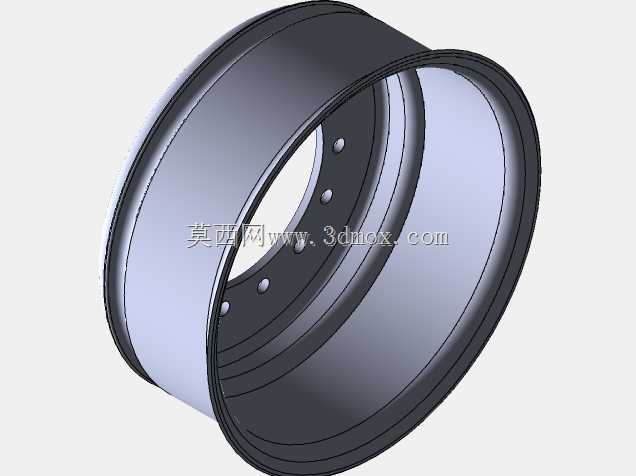

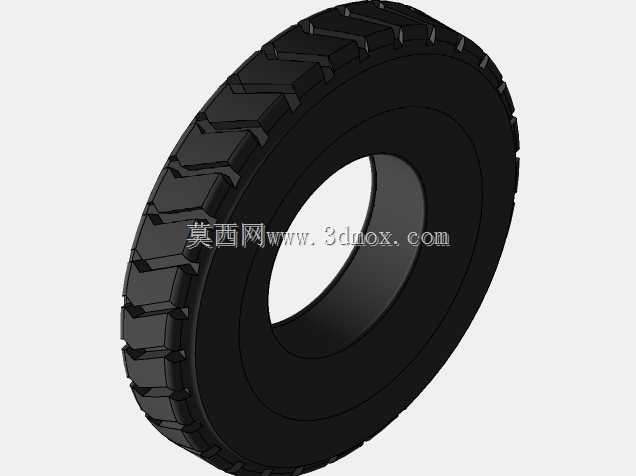

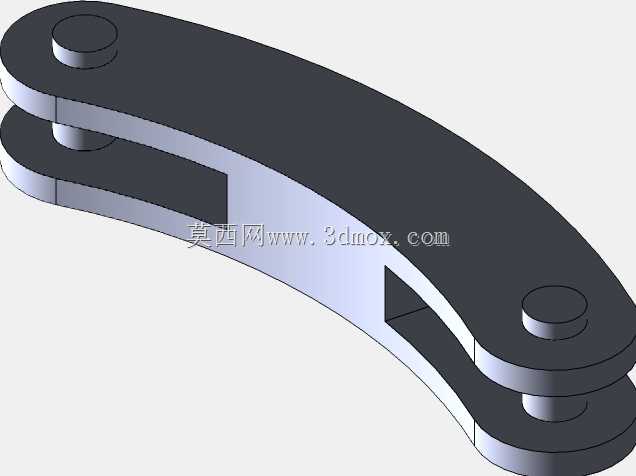

　　建模过程中首先从整车作业边界入手确定核心尺寸：整车总长（含货叉）控制在3.8米以内，不含货叉的车身长度为2.7米，整车宽度为1.2米，门架最低高度（护顶架顶部）为2.2米，可顺利通过常规2.4米净高的厂区防火门与标准集装箱箱门，最小转弯半径控制在2.4米，在3米宽度的通道内即可完成托盘的90度堆垛作业，适配大部分老旧厂房、标准仓库的通道宽度条件。行走系统采用后轮转向设计，转向桥设置在车身尾部，转向角度可达±80度，相比前轮转向的车辆转弯半径更小，转向桥与车架之间采用铰接连接，搭配减震阻尼块，可过滤厂区硬化路面的小幅颠簸，减少行驶过程中对所载货物的冲击；前轮为驱动轮，搭配大尺寸深花纹工业轮胎，抓地力更强，可应对厂区内轻度油污、少量积水的路面工况，避免起步、制动时打滑。

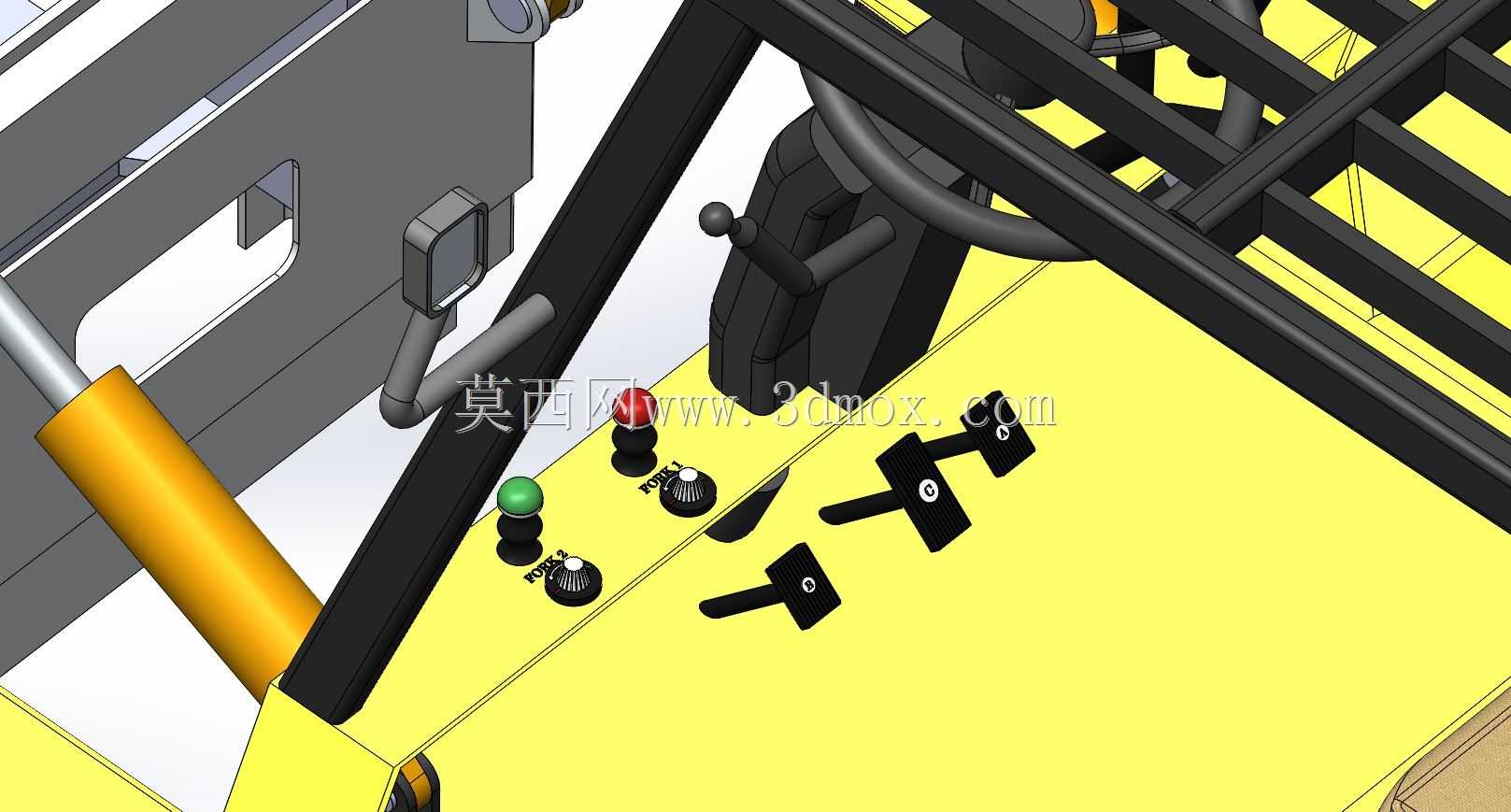

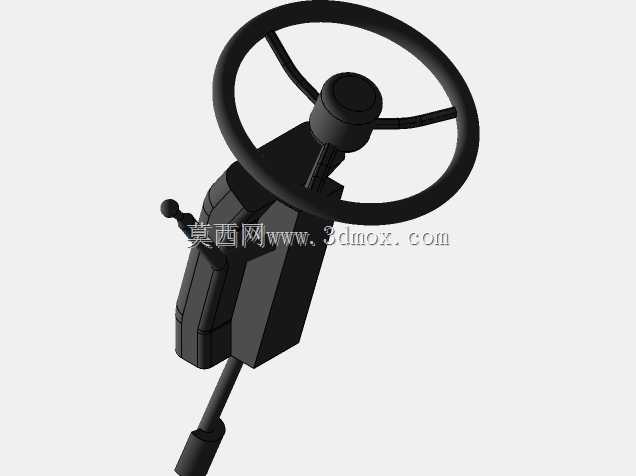

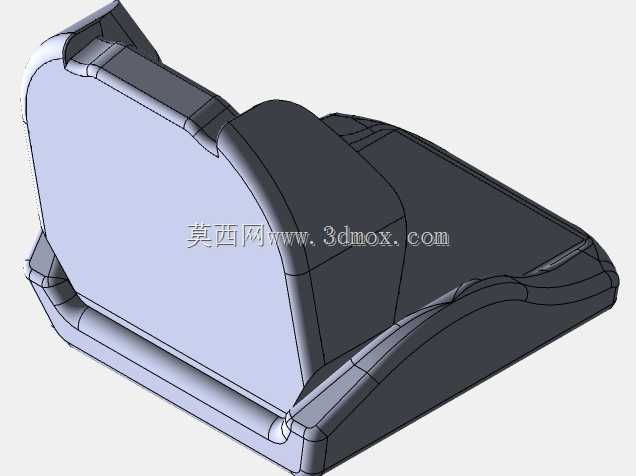

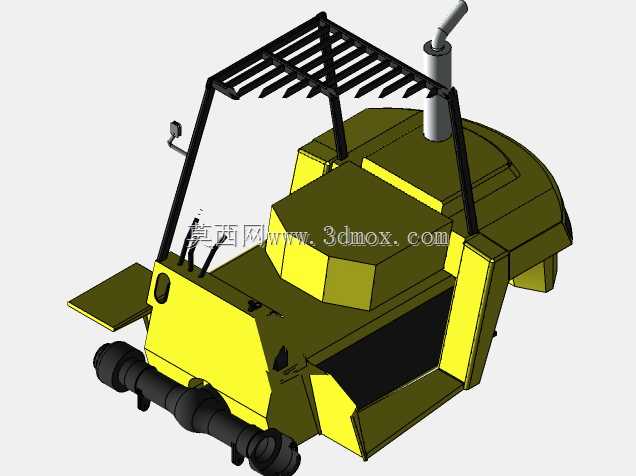

　　结构设计上，动力舱布置在车身中部座椅下方，预留了内燃机、液压泵、燃油箱、液压油箱的安装空间，液压管路沿车架内侧布置，避开高温的排气组件与运动的转向、传动部件，管路转弯处均采用标准弯管接头，减少液压油流动阻力，同时预留了管路维护的操作空间，日常检修时无需大面积拆解车身覆盖件即可更换密封件、检修阀组。护顶架采用矩形钢管焊接成型，顶部设置格栅防护网，可防止高处小物件坠落伤及驾驶人员，护顶架的立柱与车架采用螺栓刚性连接，满足整车防倾翻的结构强度要求，驾驶区域的操纵杆、方向盘、座椅的相对位置严格按照人机工程尺寸布置，座椅前后调节行程为120mm，适配不同身高的操作人员，操纵杆的操作力控制在30N以内，长时间作业不易产生操作疲劳。

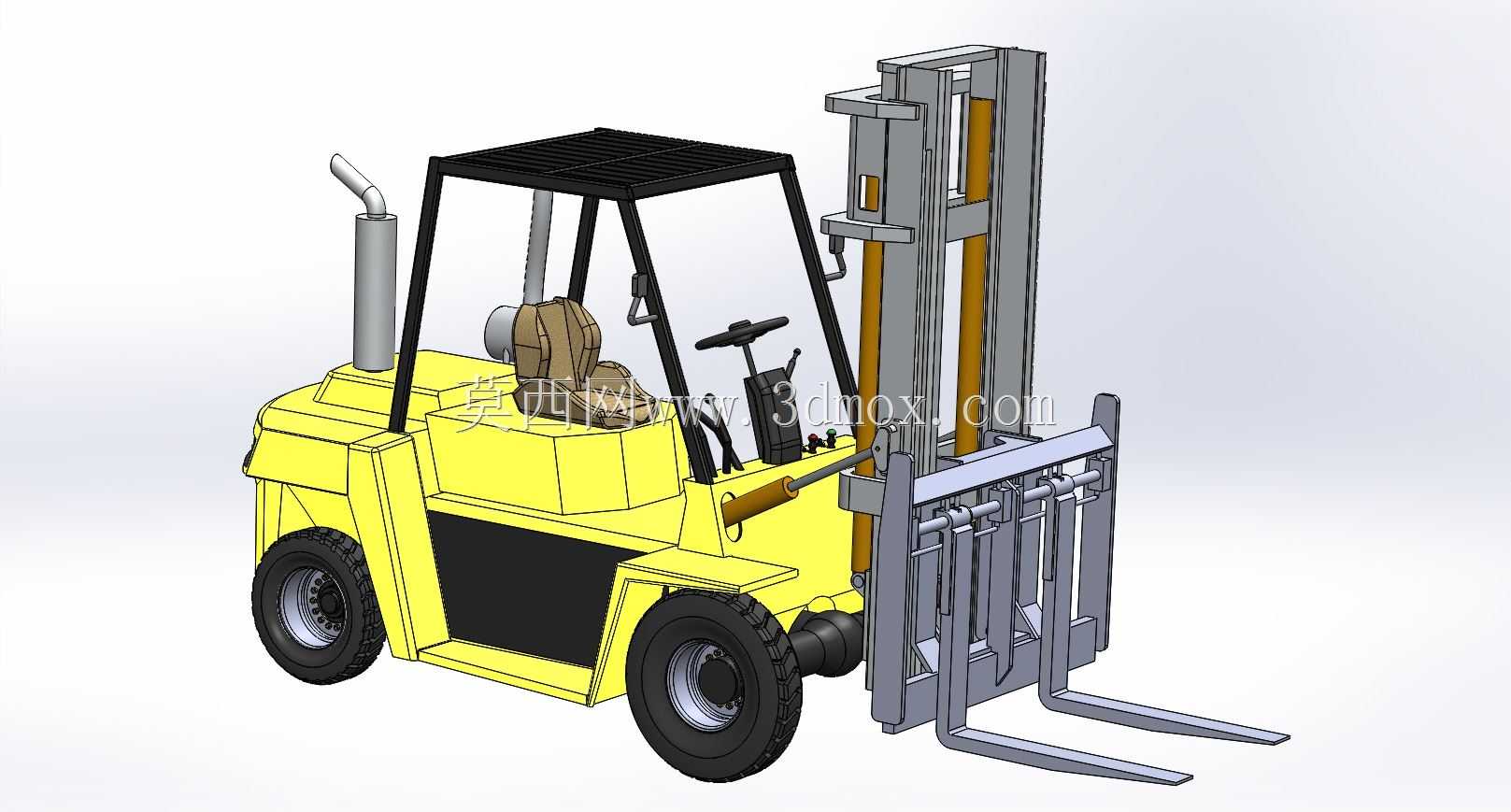

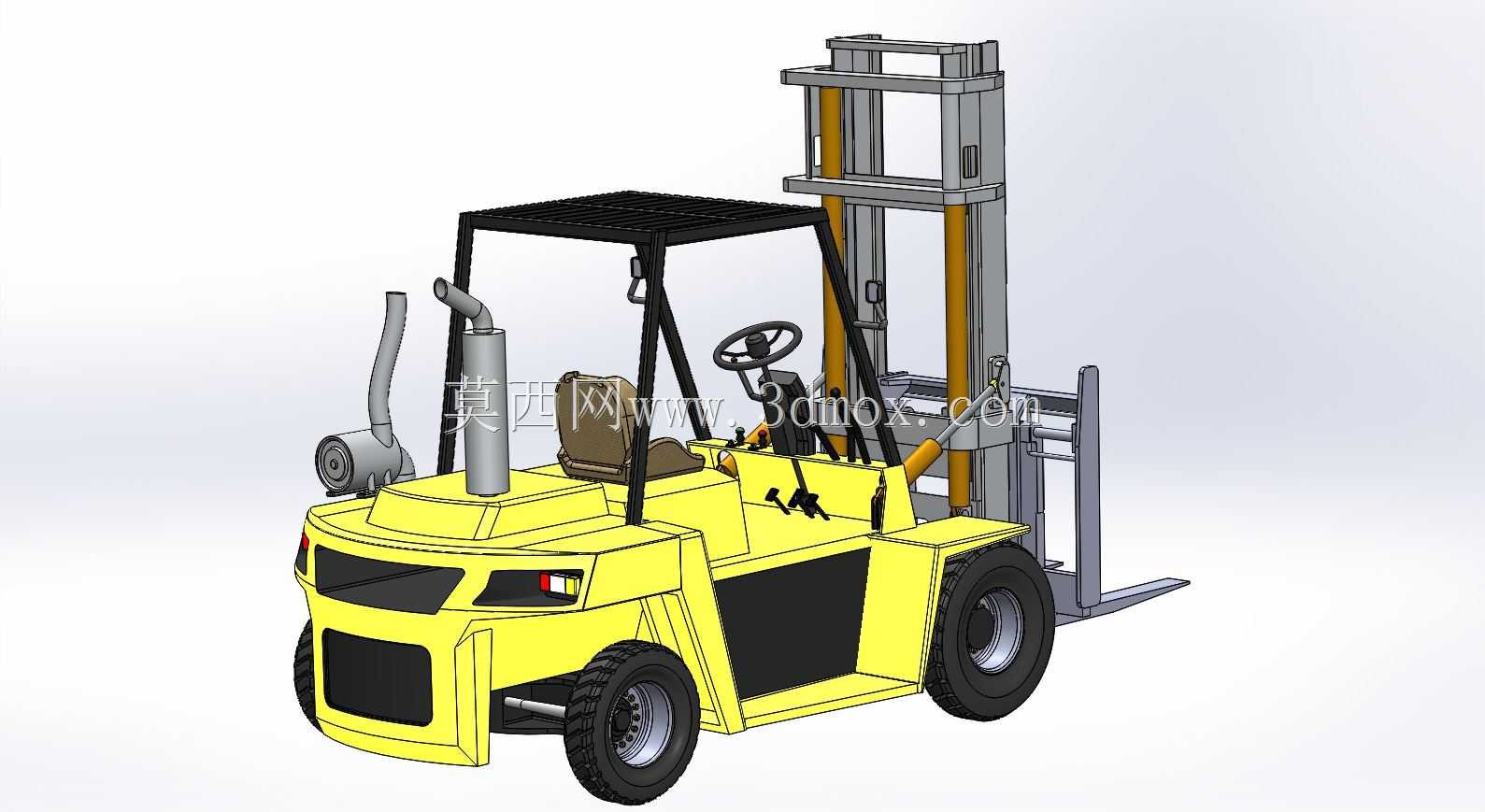

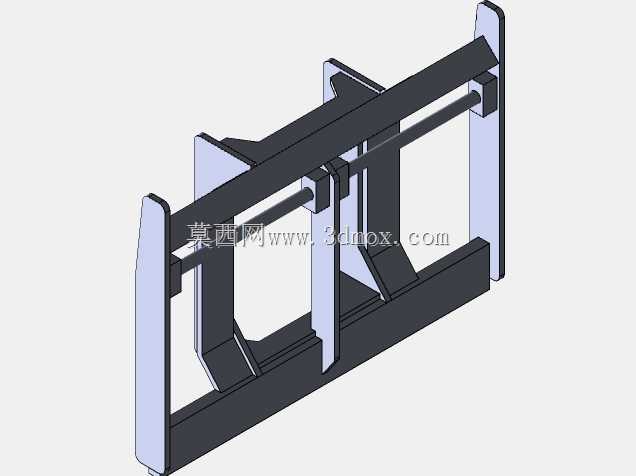

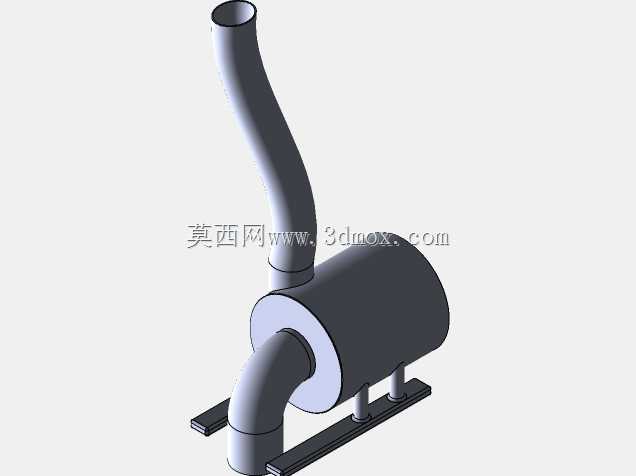

　　细节建模时还原了货叉架的侧移机构，侧移行程为左右各100mm，作业时无需反复挪动整车即可调整货叉与托盘的对位位置，提升狭窄空间内的对位效率；排气系统采用高位排气设计，排气口朝向车身侧上方，避免排气吹起地面灰尘影响作业视线，同时防止高温排气直接烘烤地面货物；车身侧面设置的检修盖板采用快拆结构，日常检查油液、更换滤芯时可直接打开盖板操作，无需借助专用工具拆解。门架的滚轮与导轨之间预留了0.5-1mm的配合间隙，既保证门架起升下降时无卡滞，又避免间隙过大导致起升过程中门架晃动，影响堆垛对位精度。

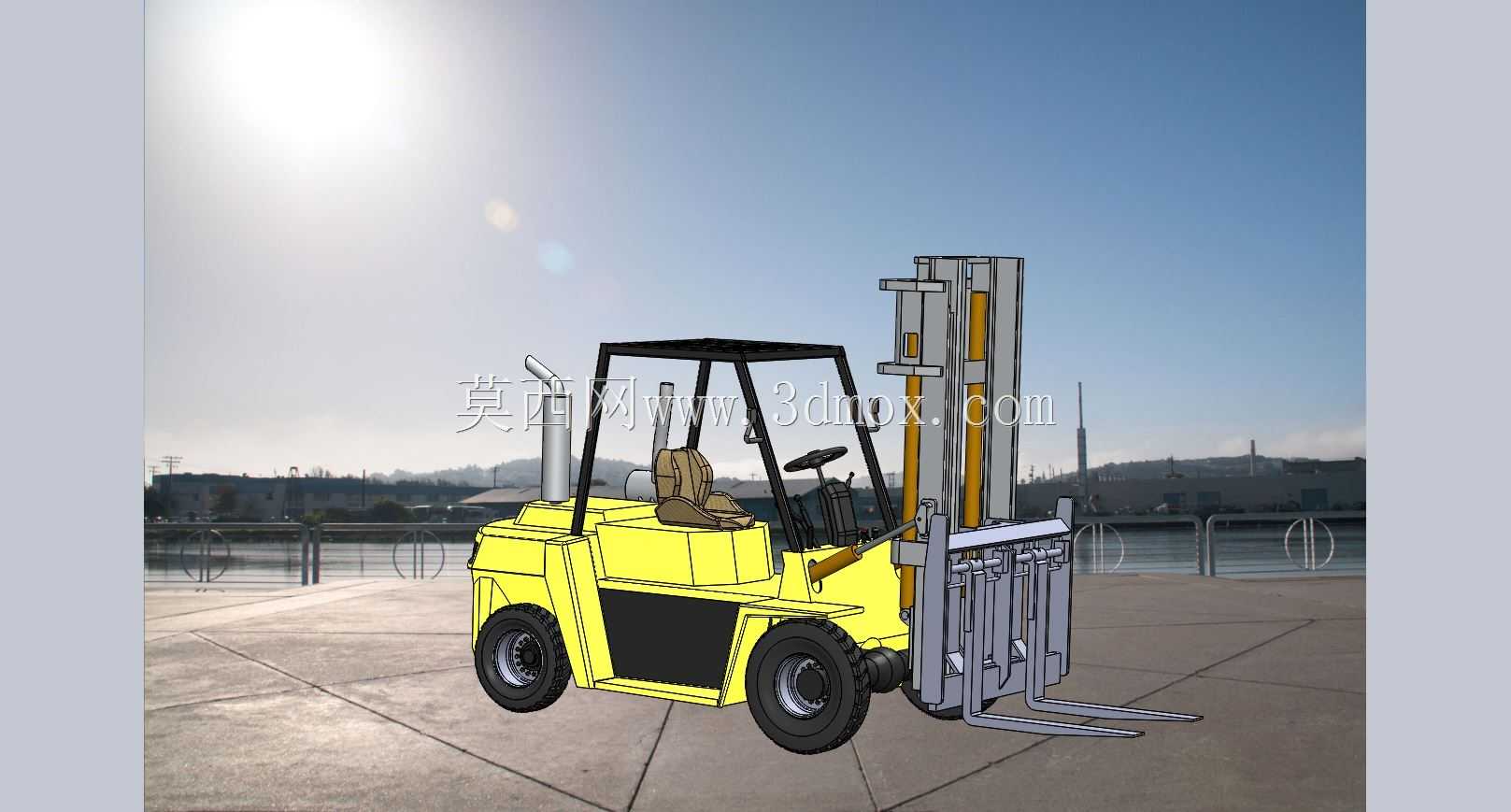

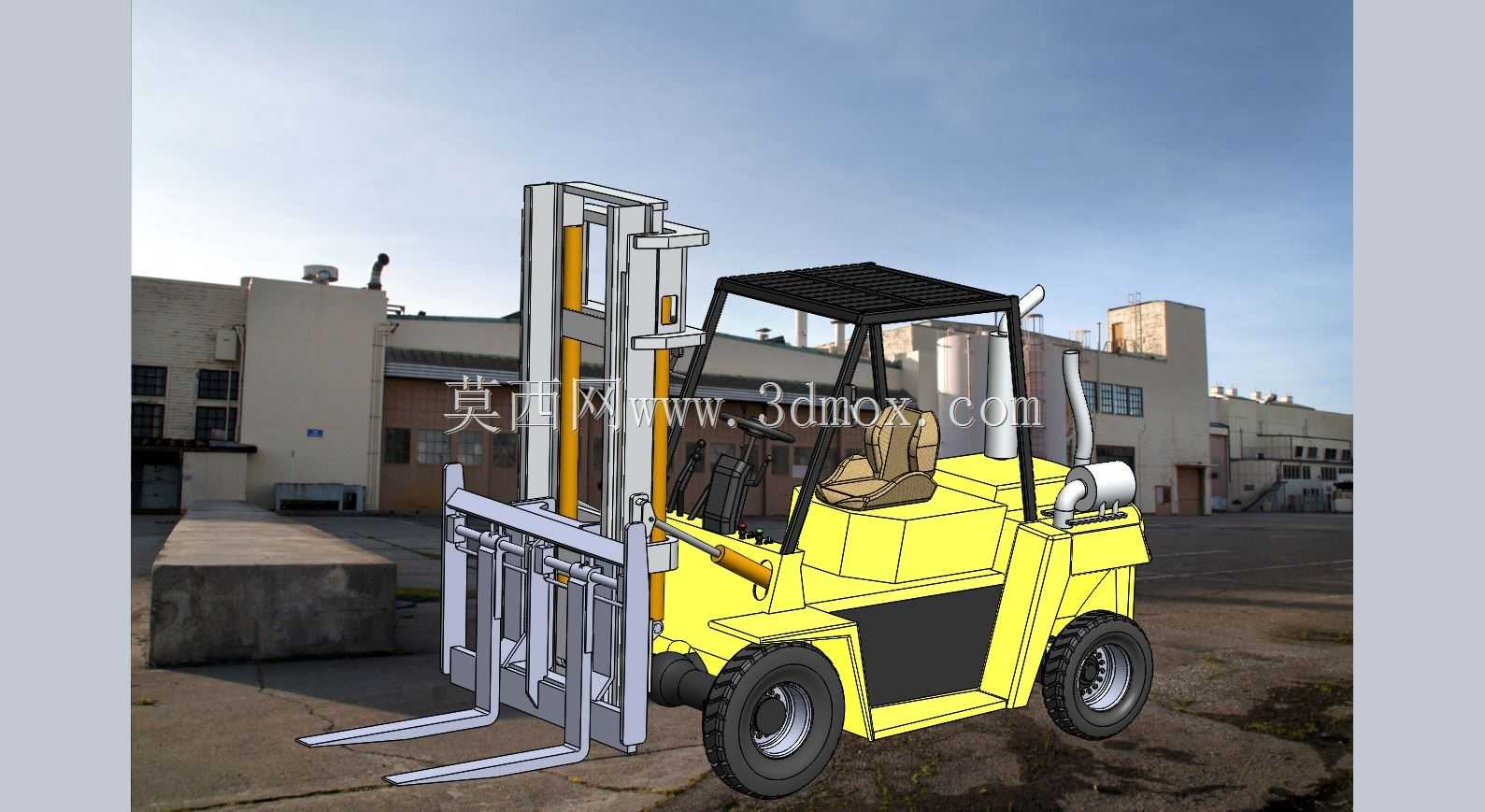

　　建模过程中所有运动部件均按照实际装配关系设置了运动约束，可模拟门架起升下降、门架前后倾斜、货叉侧移、车轮转向、整车行走的全流程动作，可用于作业场景模拟、新员工操作培训演示、结构干涉检查，也可作为叉车改型设计的基础模型，根据不同额定载荷、不同起升高度的需求调整门架参数、平衡重重量、动力系统选型，快速衍生出不同规格的产品方案。
