圆柱形锂离子电芯结构三维数模

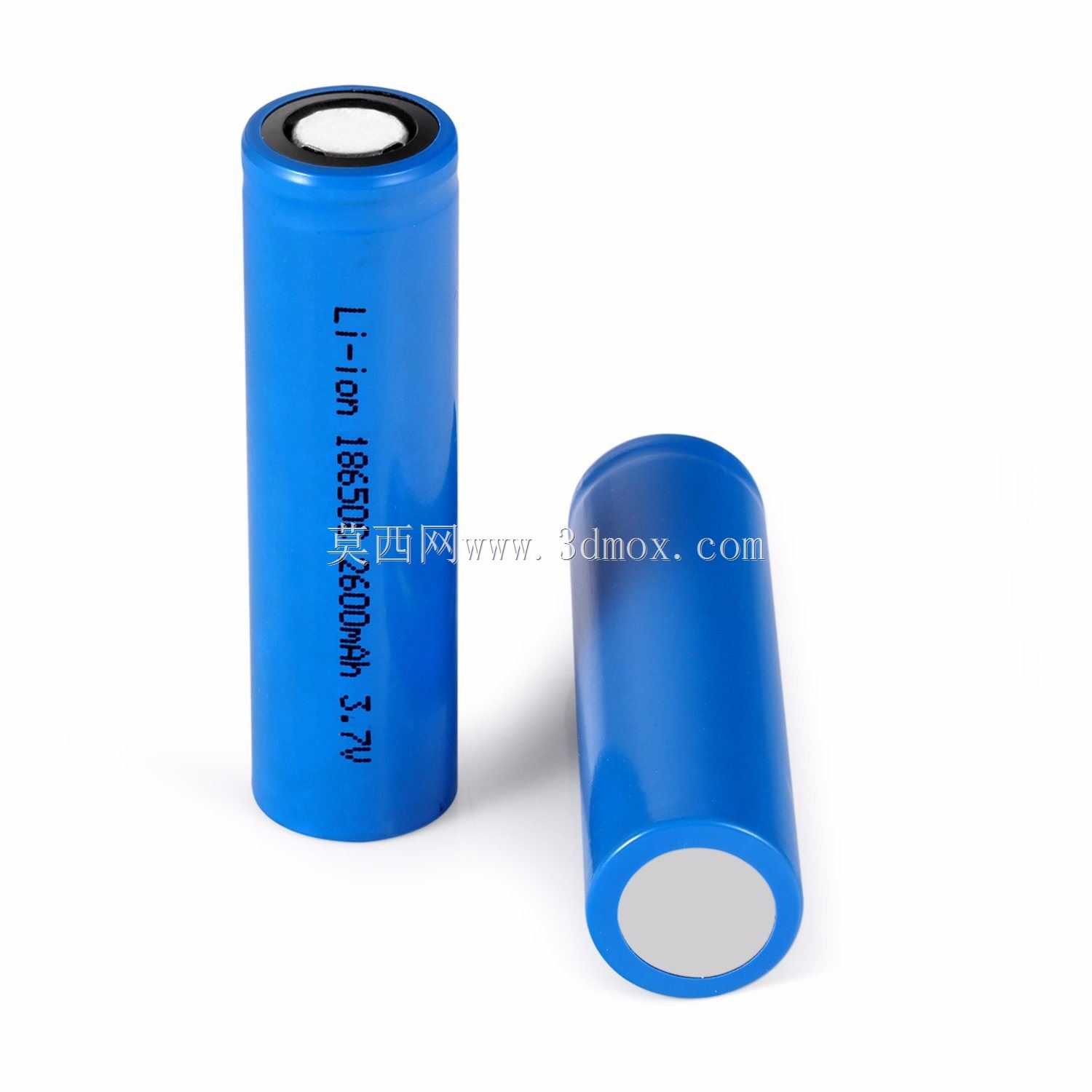

　　在做便携检测设备内置供电仓的结构适配时，最先要敲定的就是电芯的占位空间，这款18650规格的圆柱电芯数模，刚好能覆盖绝大多数手持工业仪表、小型户外储能模组、消费类数码产品的供电结构设计需求。做结构设计的都清楚，圆柱电芯的安装边界不能只看标称的直径和长度，要把外包绝缘皮的厚度、正极帽的凸起高度、负极端面的平面度公差都算进去，这个数模把这些细节都做了还原，正极位置的绝缘台阶、钢壳卷边的收口弧度都和实物一致，不用自己再额外补做工艺细节，导入装配体里就能直接做仓体的干涉检查。

　　实际做设备供电结构的时候，很多新手容易踩的坑就是只留电芯的理论尺寸，忽略了镍带焊接的空间、电芯之间的绝缘垫厚度，还有仓体内壁的筋位避让，这个数模的外形基准完全按照量产电芯的实测尺寸做的，直径方向的最大轮廓控制在18.3mm以内，总长度含正极帽是65.2mm，刚好对应量产线来料的常规公差带，不管是做单电芯的电池仓，还是多串多并的电池包支架，都能直接用这个数模做限位结构的匹配。比如做四串两并的手持工具电池包，用这个数模排布电芯的时候，能直接算出支架的筋位厚度需要留多少，镍带的折弯半径要控制在什么范围，不会出现装配时电芯挤破绝缘皮、或者镍带焊接后和相邻电芯短路的问题。

　　从功能特性来说，这类圆柱电芯的结构一致性是所有锂电芯里最好的，钢壳的机械强度足够，在做跌落测试、振动测试的时候，比软包电芯的结构容错率高很多，所以在工业手持设备、移动照明、小型储能电源这类对可靠性要求高的场景里，18650电芯的选型优先级一直很高。这个数模还原了电芯表面的标识区位置，做产品外观渲染的时候，能直接在对应位置贴自己的规格标签，不用再重新找贴图坐标，省了很多渲染前的准备工作。

　　设计思路上，这个数模没有做内部的卷绕结构，只保留了外部的装配基准，这其实很符合结构设计的实际需求——毕竟做整机结构的工程师不需要关注电芯内部的化学结构，只需要外部的安装尺寸、轮廓特征来做适配，要是把内部卷芯、极耳都做出来，反而会让装配体的文件变大，拖动旋转的时候卡顿，影响设计效率。数模的端面特征做的很准确，负极是平整的钢壳底面，正极的凸起高度是0.8mm，和常规的弹片接触结构、弹簧顶针结构的压缩量刚好匹配，做电池仓触点设计的时候，直接按照这个高度算弹片的行程就行，不用再去查电芯的规格书找正极凸起的尺寸。

　　在做设备的热设计的时候，这个数模的圆柱曲面也能直接用来做热仿真的热源模型，因为圆柱电芯的散热面就是整个侧面的钢壳，数模的曲面连续性很好，划分网格的时候不会出现破面，能直接给表面赋予钢壳的材料属性，模拟电芯在大电流放电时的温升情况，搭配仓体的散热筋设计，能提前算出连续工作时的电芯表面温度，避免出现过热保护的问题。另外在做电池包的灌封设计时，用这个数模排布好电芯位置后，能直接算出灌封胶的填充体积，提前预估胶水用量，也能检查灌封胶的流道有没有被电芯挡住，保证灌封的时候胶体能完全填满电芯之间的空隙，提升电池包的结构强度和散热能力。

　　很多工程师在选型电芯的时候，容易忽略电芯的极性标识位置，这个数模把表面的极性标注方向做了和实物一致的还原，在做电池仓的防呆设计时，能对应着数模的标识位置做仓体的极性标记，避免用户装反电芯烧坏电路。还有电芯侧面的绝缘皮，数模上做了0.1mm的厚度偏移，刚好对应实物PVC热缩膜的厚度，在做紧配的电池仓时，不会因为没算绝缘皮厚度出现电芯插不进去的问题，这个细节很多免费的电芯数模都没做，实际用的时候经常要自己调整尺寸，反而耽误时间。
