多串升压型锂电池充电模块结构设计

　　这款升压型锂电充电模块，核心面向便携电子设备、小型电动工具、户外便携储能附件这类需要2-4串锂电池组补能的场景，解决单节锂电供电设备电压不足、多串电池组充电需要匹配升压拓扑的实际工程需求。从实际应用端来看，这类模块常被集成在手持检测仪器、小型航模配件、DIY便携供电装置内部，不需要额外搭建复杂的充电外围电路，直接通过常用的Type-C接口取电就能完成多串锂电的升压充电，大幅降低小批量电子设备开发的电源部分设计周期。

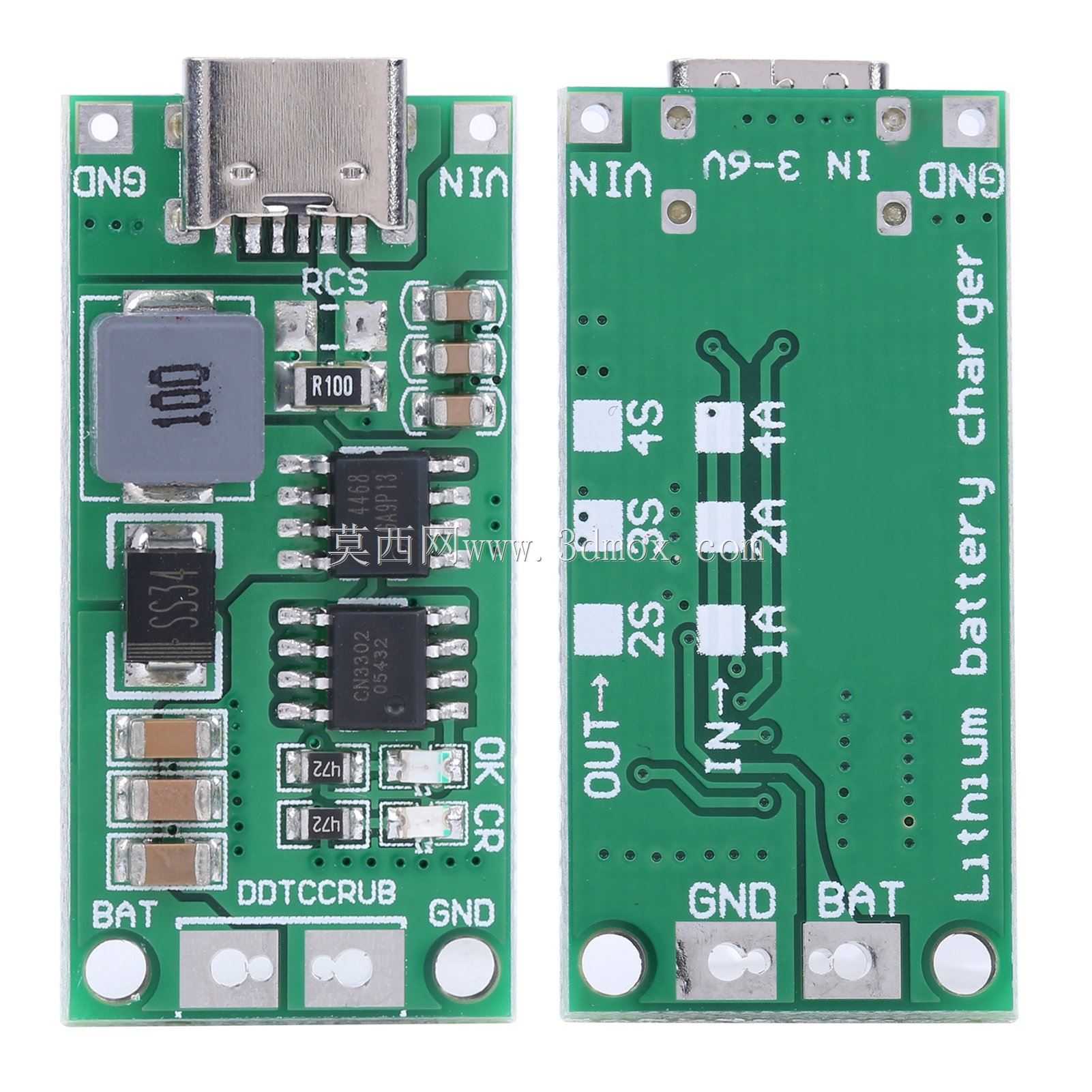

　　模块的功能设计围绕CN3302/CN3303/CN3304系列充电控制IC搭建，核心实现2串、3串、4串锂聚合物/锂离子电池的升压式充电逻辑，输入端兼容常规5V USB供电输入，通过板载的升压拓扑结构将输入电压抬升至匹配对应串数电池组的充电电压，板载的功率电感、输入输出滤波电容、电流检测电阻都按照持续充电工况的载流需求选型，0630封装的功率电感预留了足够的饱和电流余量，避免大电流充电工况下出现电感饱和导致的充电效率骤降、器件过热问题。板上预留的丝印标识清晰区分输入、电池连接端，VIN标识对应供电输入侧，BAT标识对应电池组连接侧，GND铺铜区域做了加宽处理，既保证大电流路径的载流能力，也能辅助功率器件散热，降低长时间充电时的板体温升。

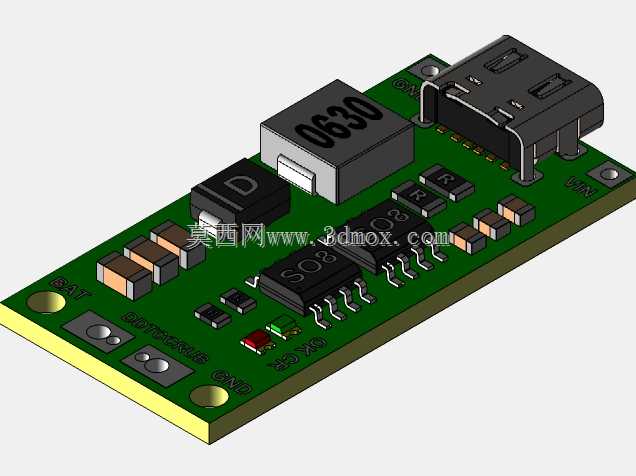

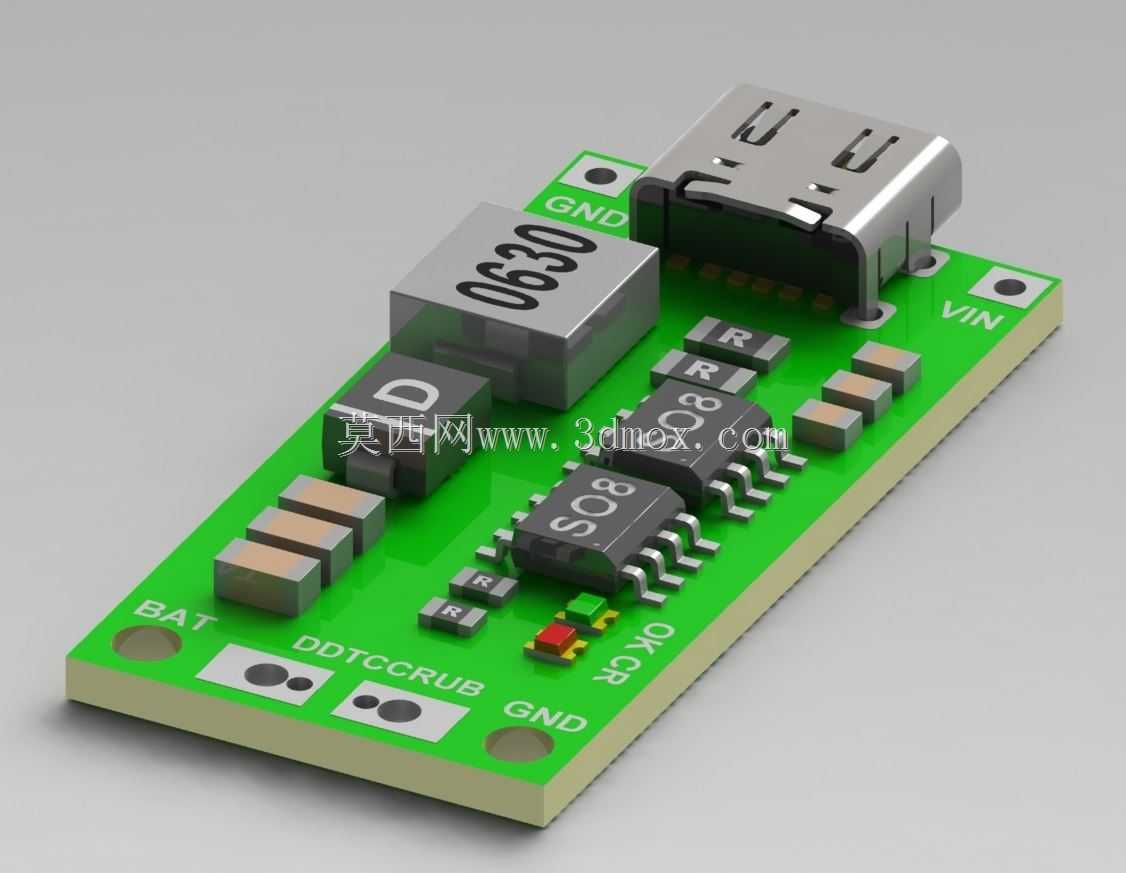

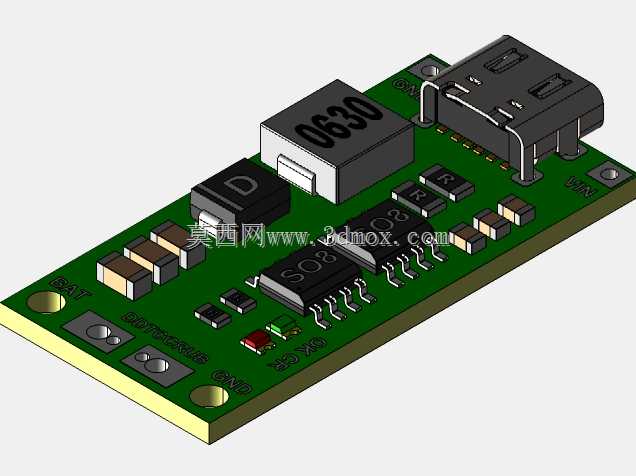

　　从结构设计思路来看，整个模块采用单面板FR-4基材设计，所有表贴器件都布置在PCB正面，背面无突出器件，安装时可以直接贴合设备内部的安装平面，不需要额外预留背面器件的避让空间。PCB板的四个边角预留了标准安装孔位，孔位周边做了露铜接地处理，既可以通过铜柱、螺丝完成模块的机械固定，也能在有屏蔽需求的场景下连接设备壳体实现接地屏蔽。Type-C输入接口采用沉板高度兼容常规SMT封装的选型，接口伸出PCB边缘的尺寸控制在常规USB接口的标准范围内，匹配设备外壳上的Type-C开口公差，不会出现接口凹陷或者突出外壳过多的装配问题。板上的贴片电阻、电容都采用常规0805、0603封装的通用选型，SOP8封装的控制IC布置在板件中部，周边预留了足够的焊接返修空间，不会因为周边器件过于密集导致返修时烫伤相邻器件。

　　安装边界方面，整个模块的PCB厚度采用常规1.6mm板厚，板上最高器件为Type-C接口与功率电感，整体器件最高点距离PCB板面的高度控制在6.5mm以内，在设备内部预留7mm以上的垂直安装空间即可完成装配，不会和上层的结构件、其他PCB板产生干涉。板上的接线端除了可以直接焊接导线外，也可以根据实际需求在BAT、VIN对应的焊盘位置加装卧式接线端子，不需要额外修改PCB走线，适配不同设备的接线工艺需求。充电状态指示的LED灯布置在板件边缘位置，对应设备外壳上的指示灯开孔位置时，不需要额外加导光件就能直接观察充电状态，简化设备外壳的结构设计难度。

　　从电路布局的工程合理性来看，功率回路的走线做了最短路径优化，输入滤波电容紧邻Type-C接口的电源引脚布置，能最大程度滤除输入线上的高频干扰；输出滤波电容紧邻电池连接焊盘，降低充电输出端的纹波电压，避免充电纹波过大影响电池的循环寿命。电流检测电阻采用高精度低阻值的合金电阻，布置在功率回路的低侧路径，保证充电电流检测的准确性，实现恒流、恒压充电阶段的平滑切换，不会出现充电电流跳变导致的电池发热问题。整个模块的简化结构设计去掉了冗余的辅助功能电路，只保留核心的升压充电、状态指示功能，在满足基础充电需求的前提下，最大程度压缩板件尺寸，适配更多小体积设备的内部安装空间要求。
