平头长途货运重卡牵引车结构设计

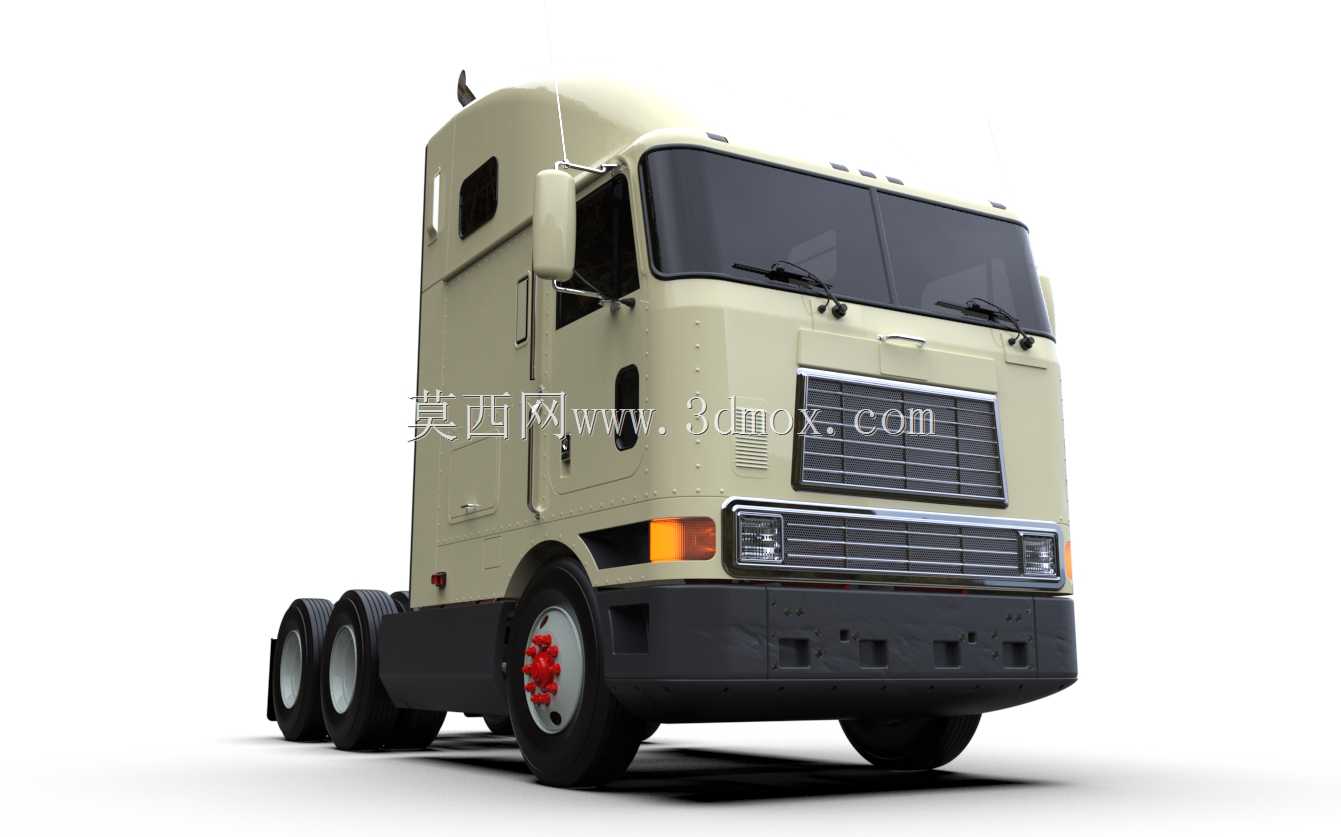

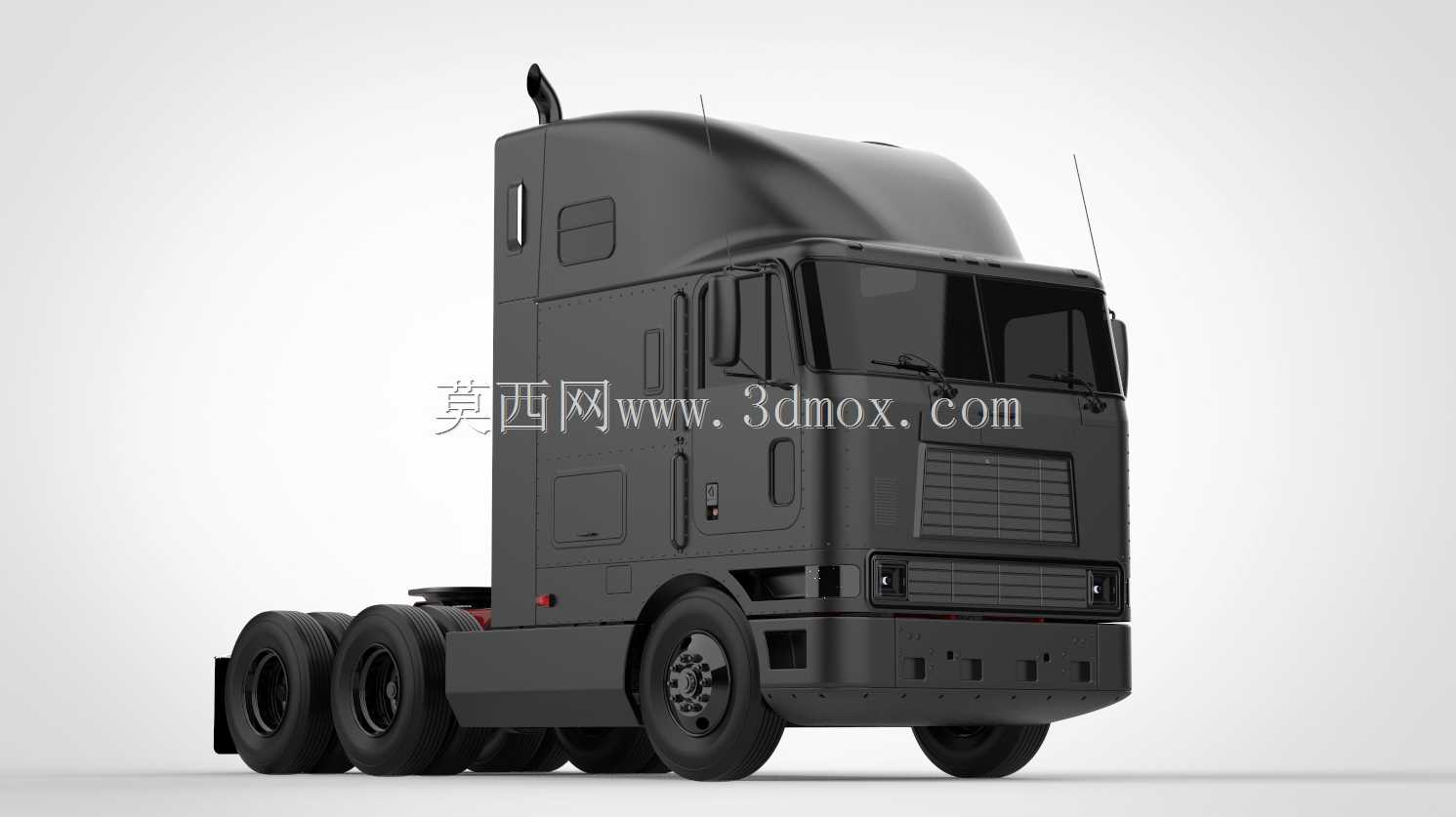

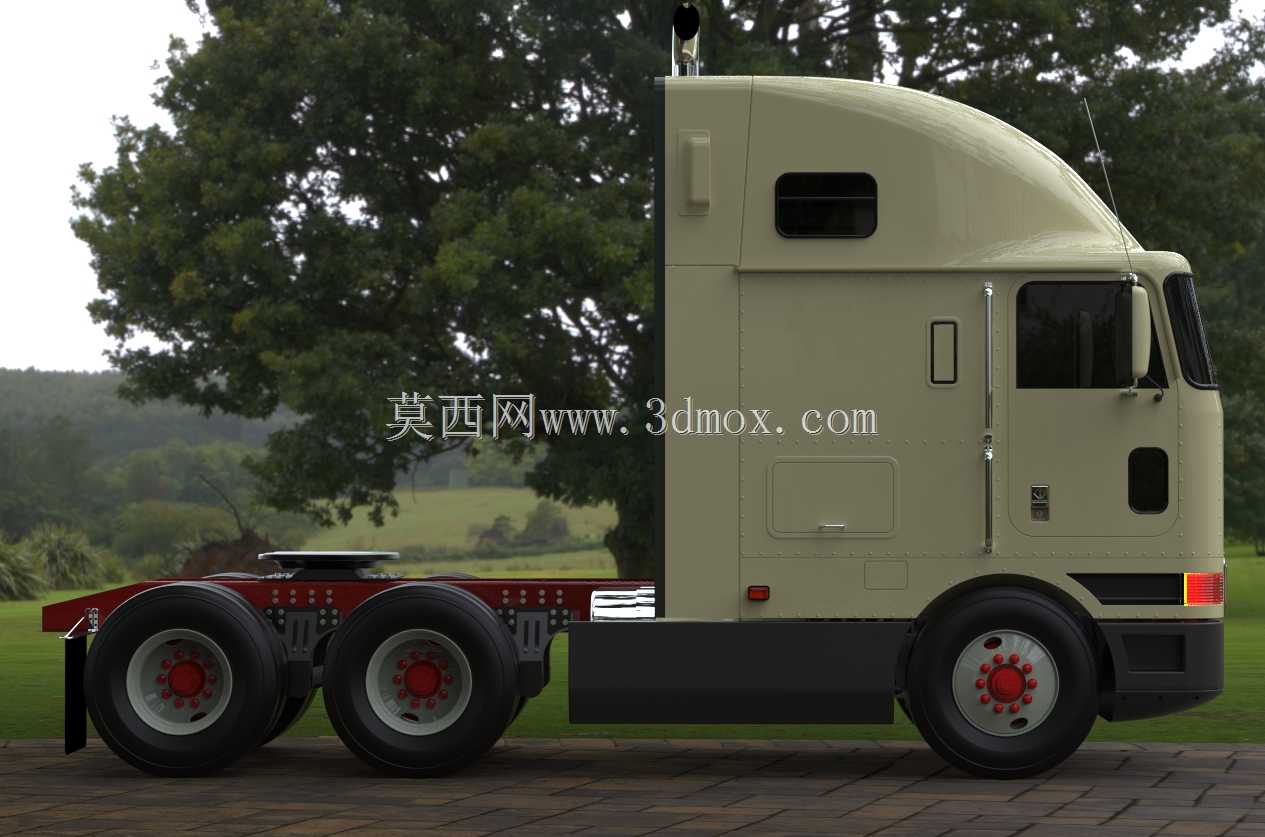

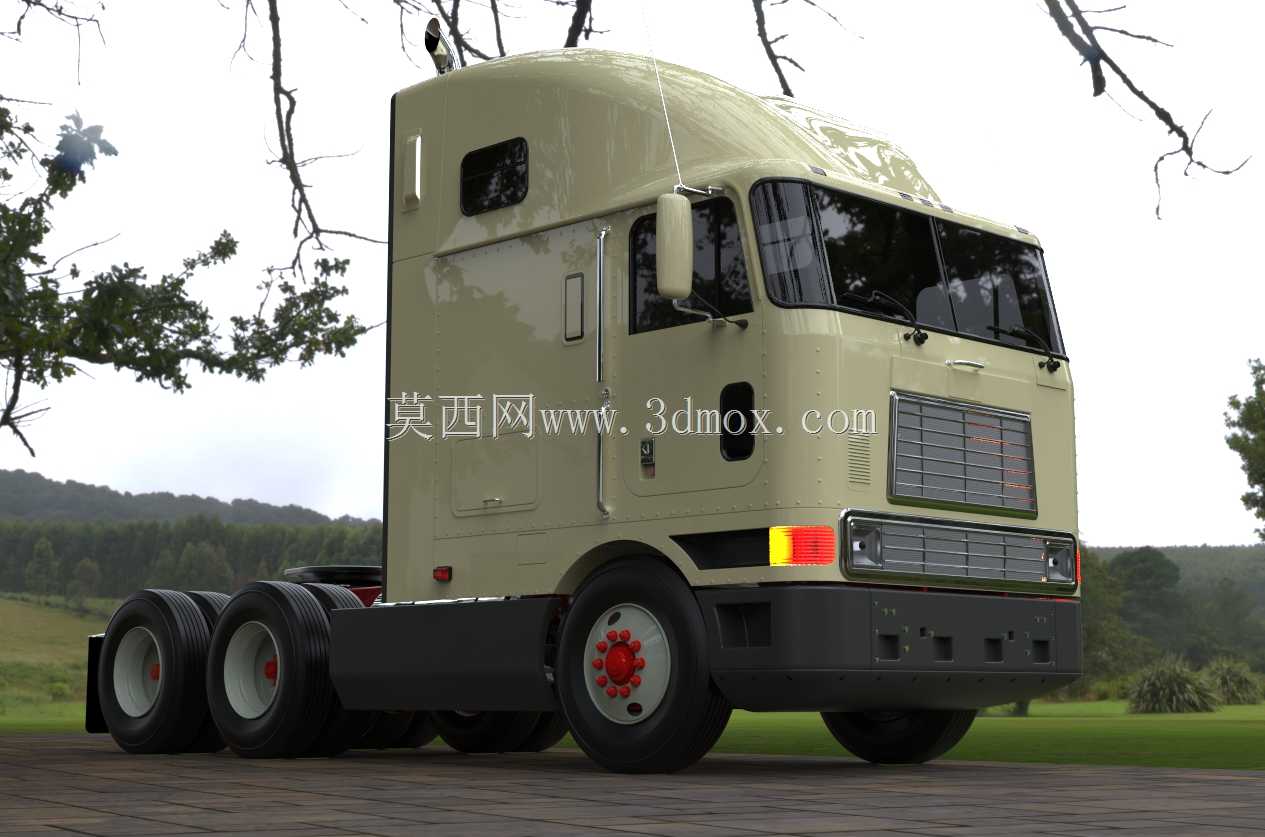

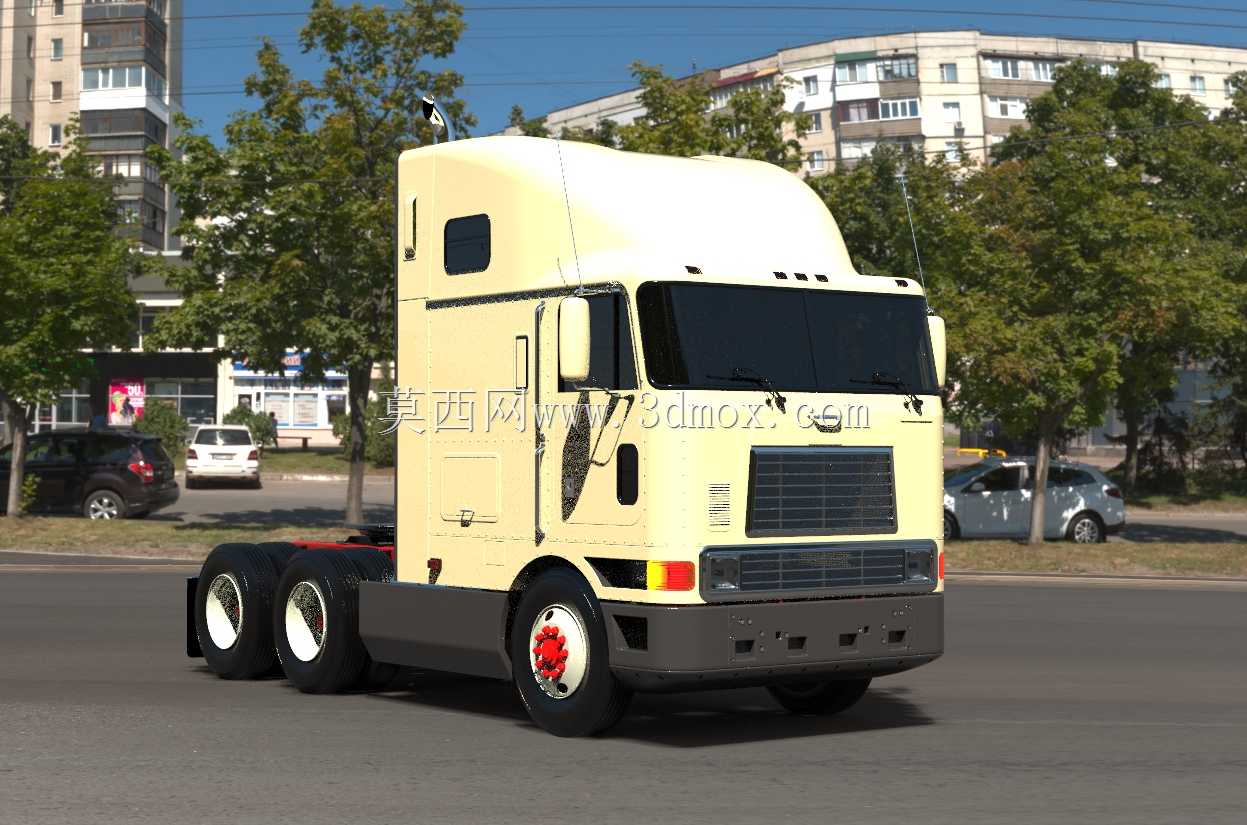

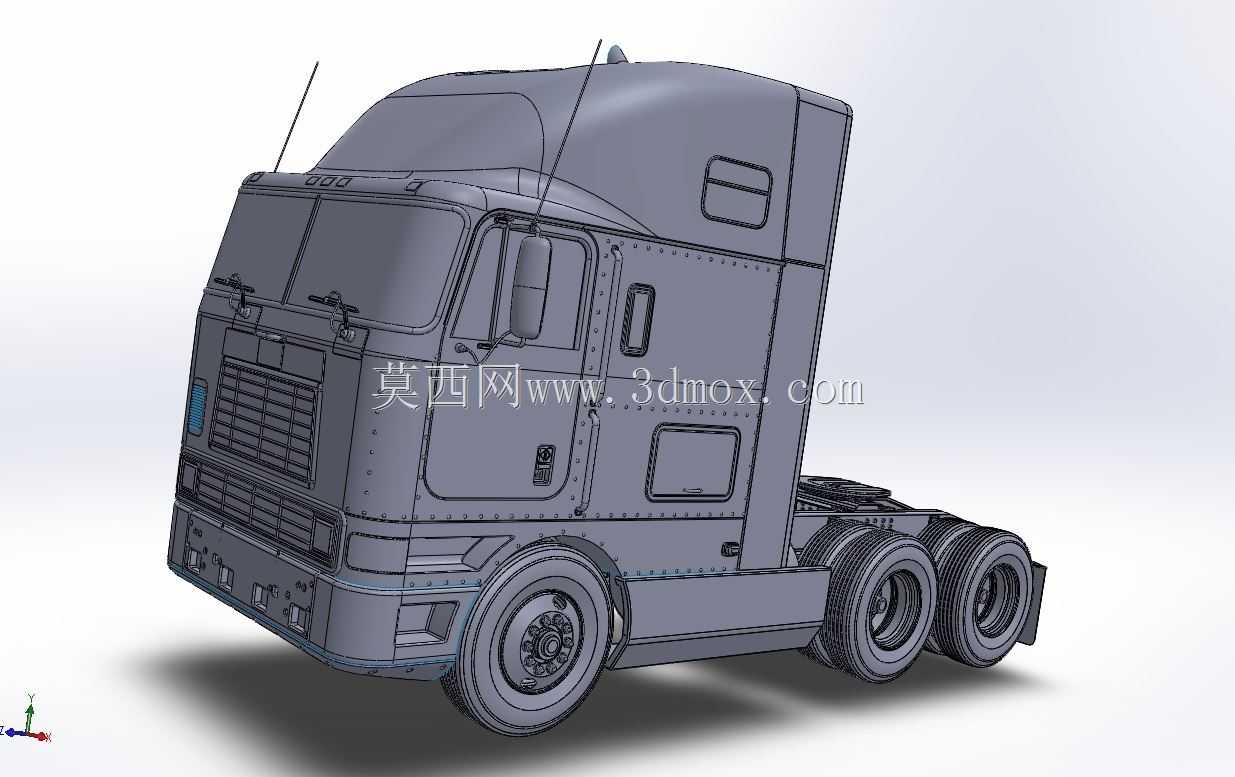

　　这款平头长途干线物流牵引车的三维结构设计，核心围绕干线公路长途货运的实际作业场景展开，适配跨区域大宗货物、快递快运、冷链运输等多种干线运输需求，作为半挂货运列车的动力牵引单元，承担着长距离、高负荷工况下的动力输出与行驶承载功能。设计过程中优先考虑长途驾驶的人机工程需求，采用高顶带卧的平头驾驶室布局，最大化拓展驾驶室内部垂直空间，可布置上下双层卧铺、储物格与简易生活设施，满足双驾驶员轮换驾驶、长途途中休息的实际使用需求，减少驾驶员进出卧铺的动作幅度，提升长途行驶过程中的驾乘舒适度。

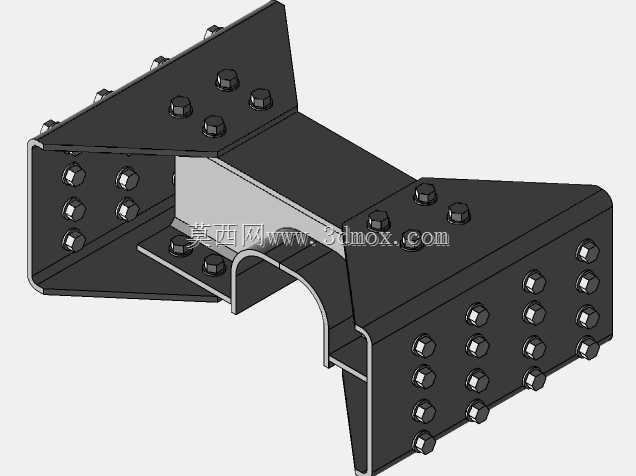

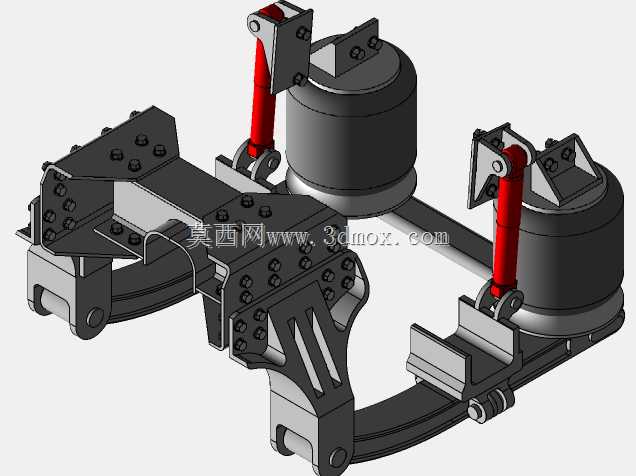

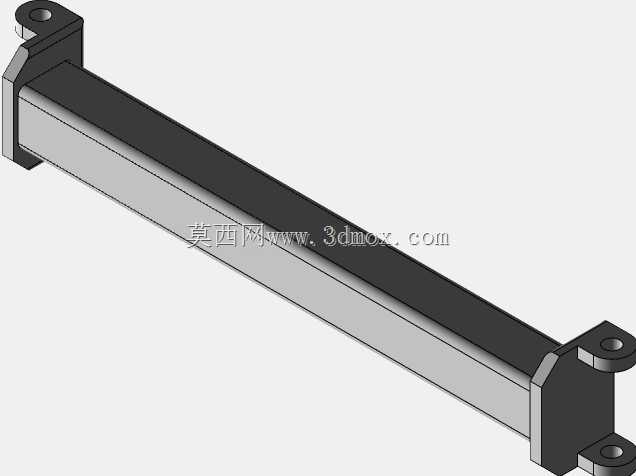

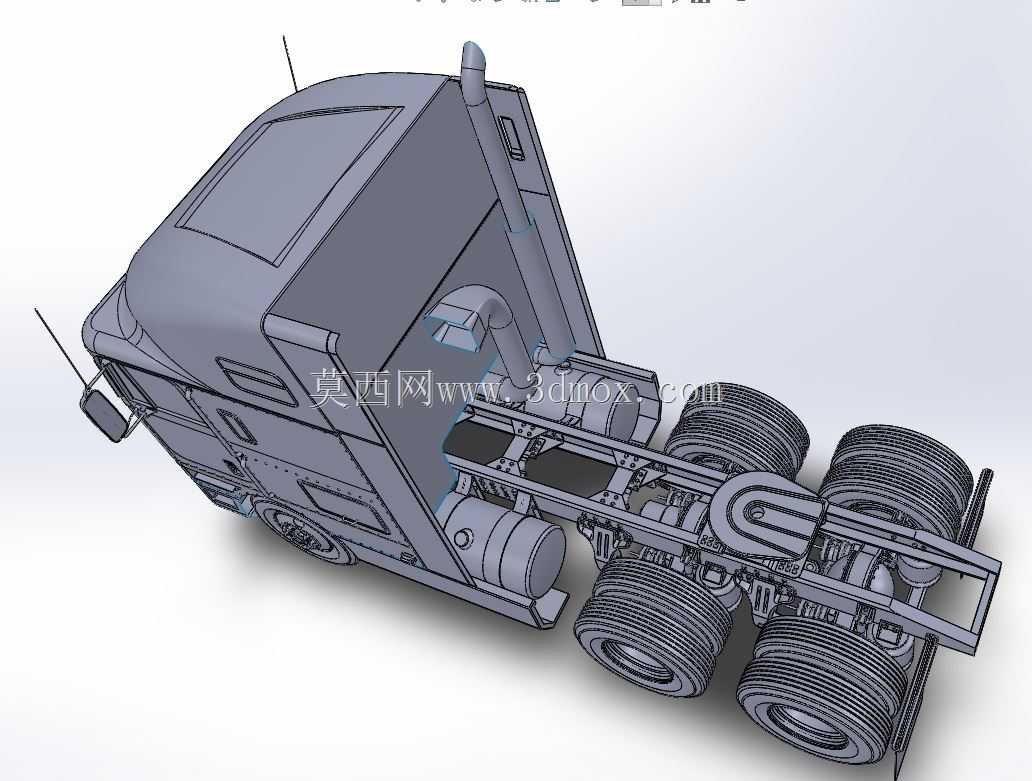

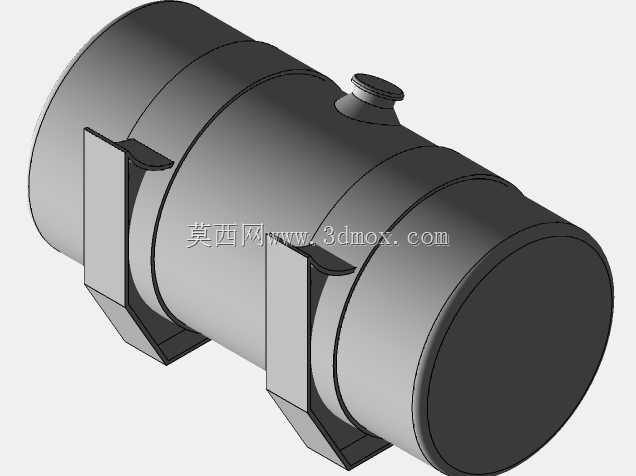

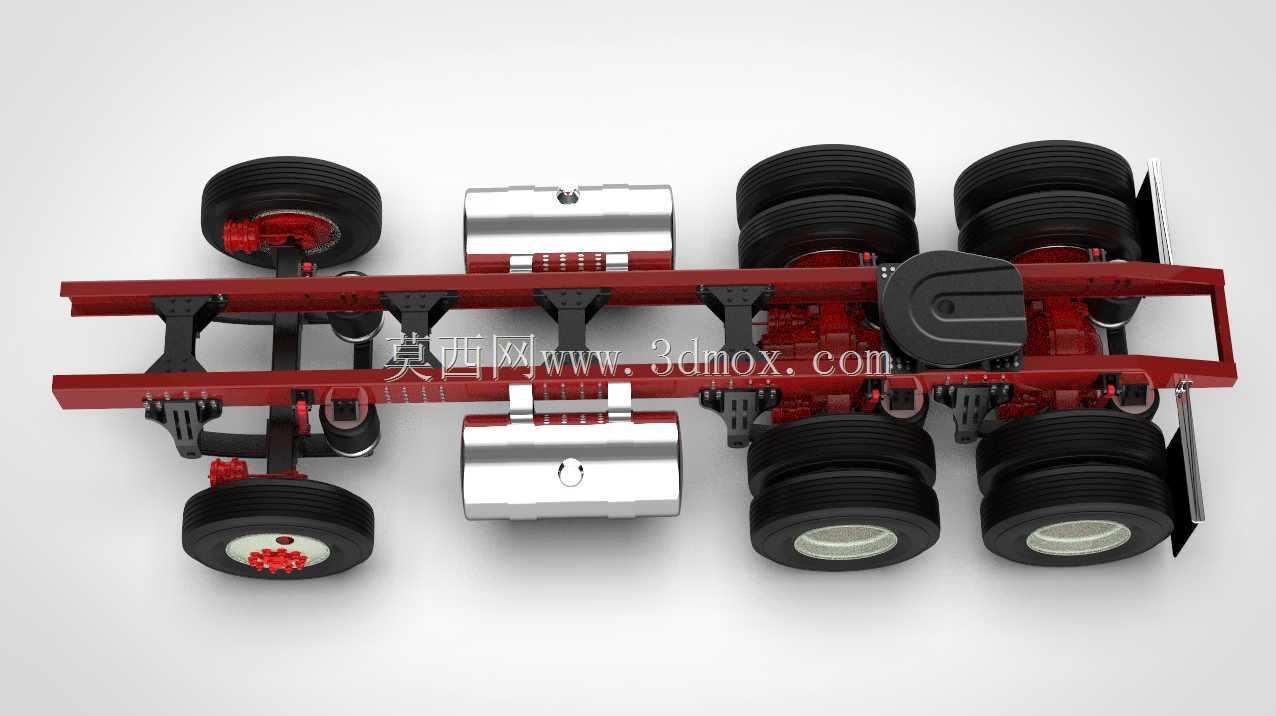

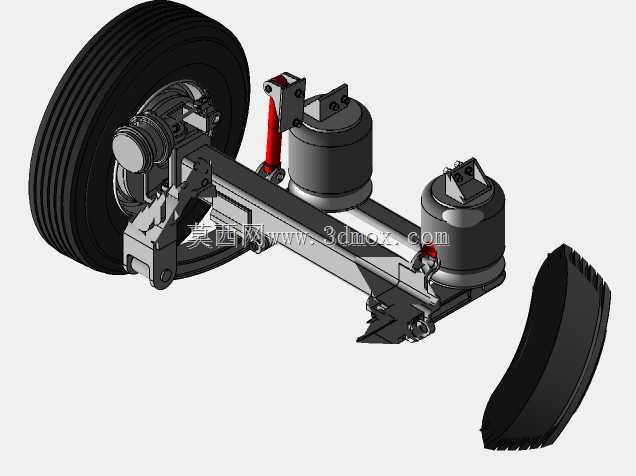

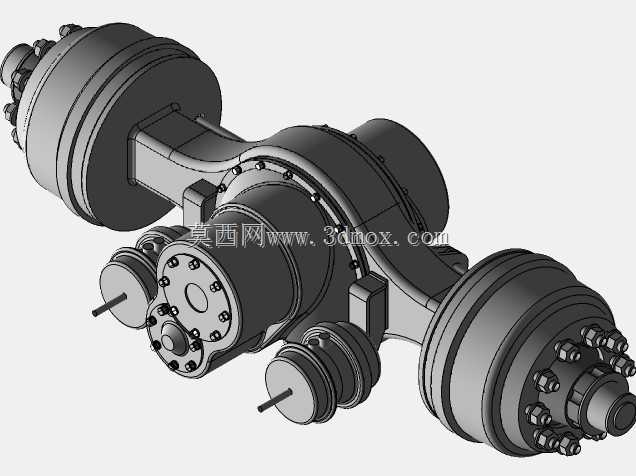

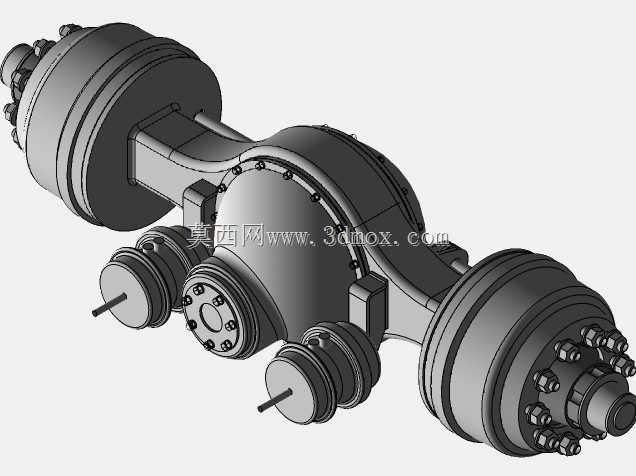

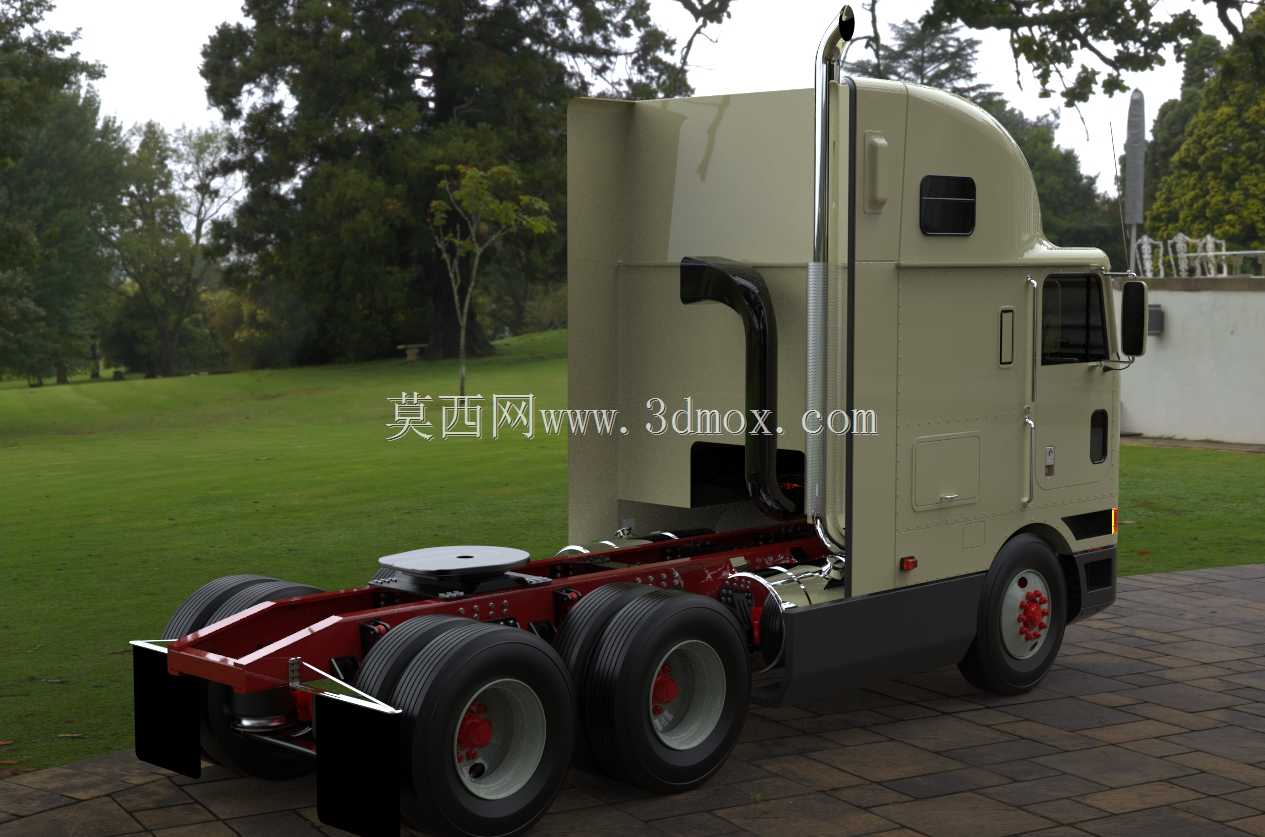

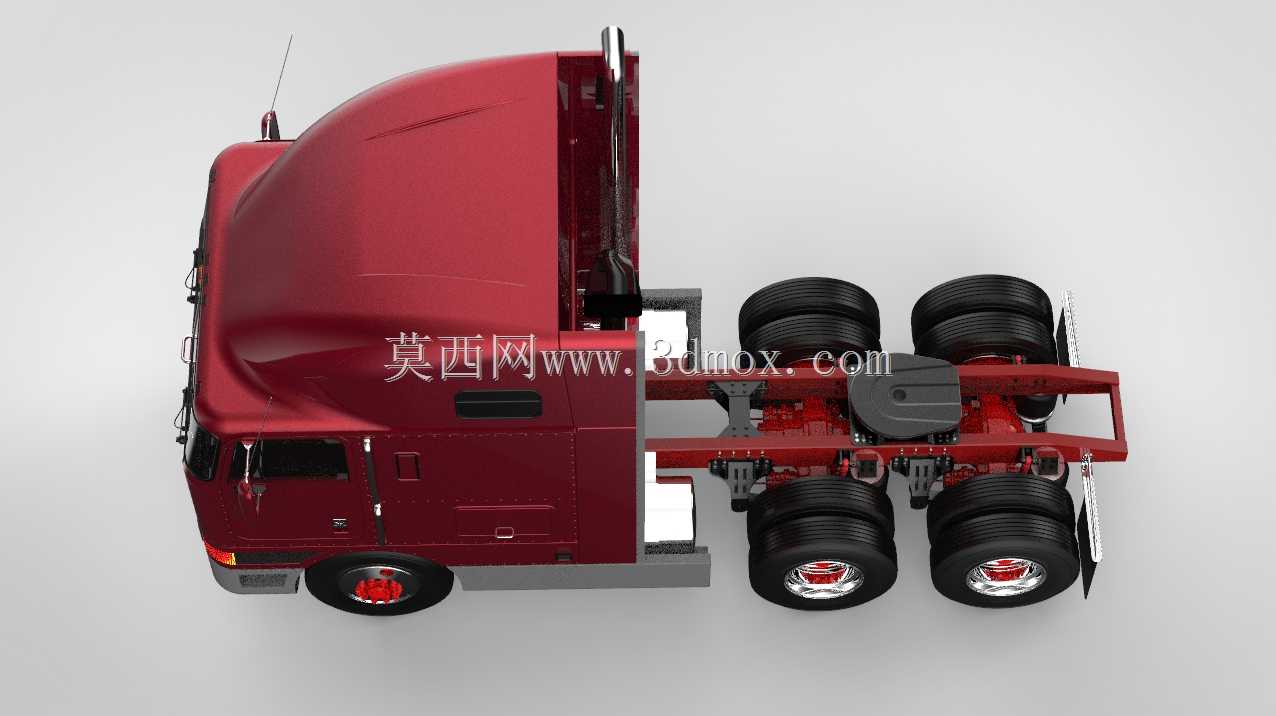

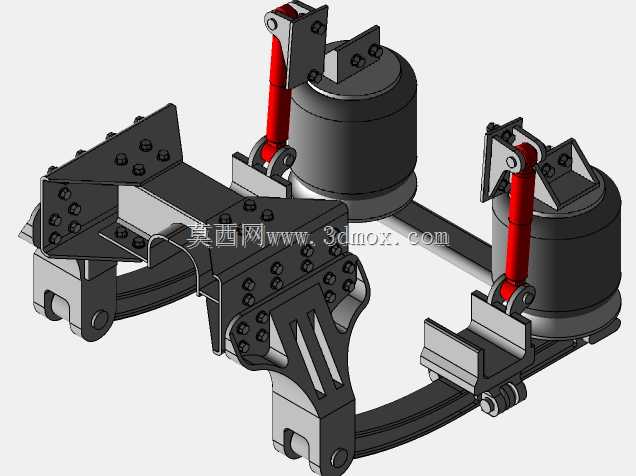

　　底盘部分的设计重点放在承载与行驶稳定性上，采用6x4的驱动桥布局，双后驱动桥的配置能够在重载工况下提供足够的驱动力与抓地力，适配不同等级公路、非铺装临时作业场地的行驶需求，面对坡道、湿滑路面时能够保证动力输出的稳定性。底盘悬架系统在参考成熟重卡悬架结构的基础上做了适配性调整，前桥采用钢板弹簧搭配减震筒的结构，兼顾承载能力与行驶滤震效果，后桥采用多片簧加平衡悬架的结构，能够在重载状态下平衡两侧车轮的受力，减少颠簸路面下车架的扭转应力，避免车架出现长期疲劳变形。车架采用纵梁加横梁的梯形结构，纵梁选用高强度冲压钢板，预留了油箱、蓄电池、储气筒、后处理装置等附件的安装孔位与安装边界，各附件的安装位置充分考虑日常维护的操作空间，比如燃油箱布置在车架左侧外侧，加油口高度适配常规加油站的加油枪操作高度，蓄电池布置在车架右侧靠前位置，方便后期更换与电路检修。

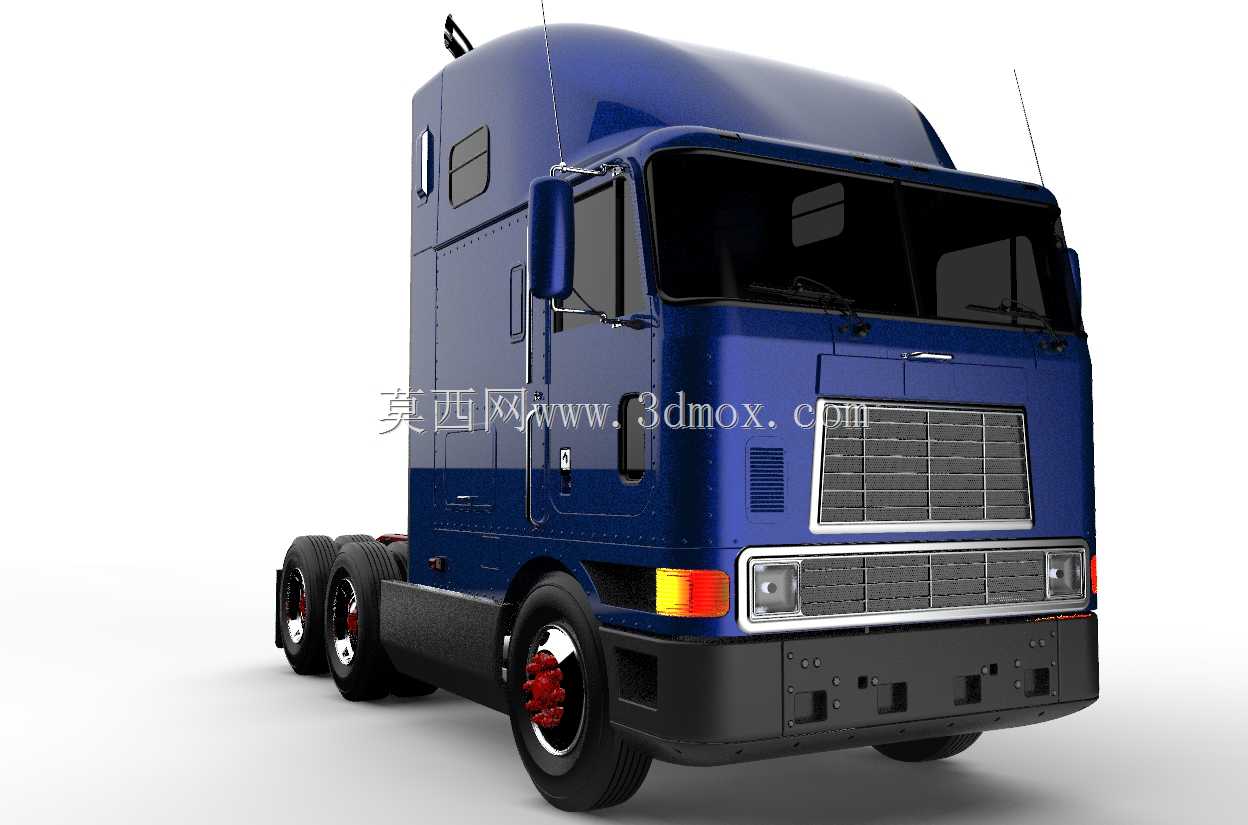

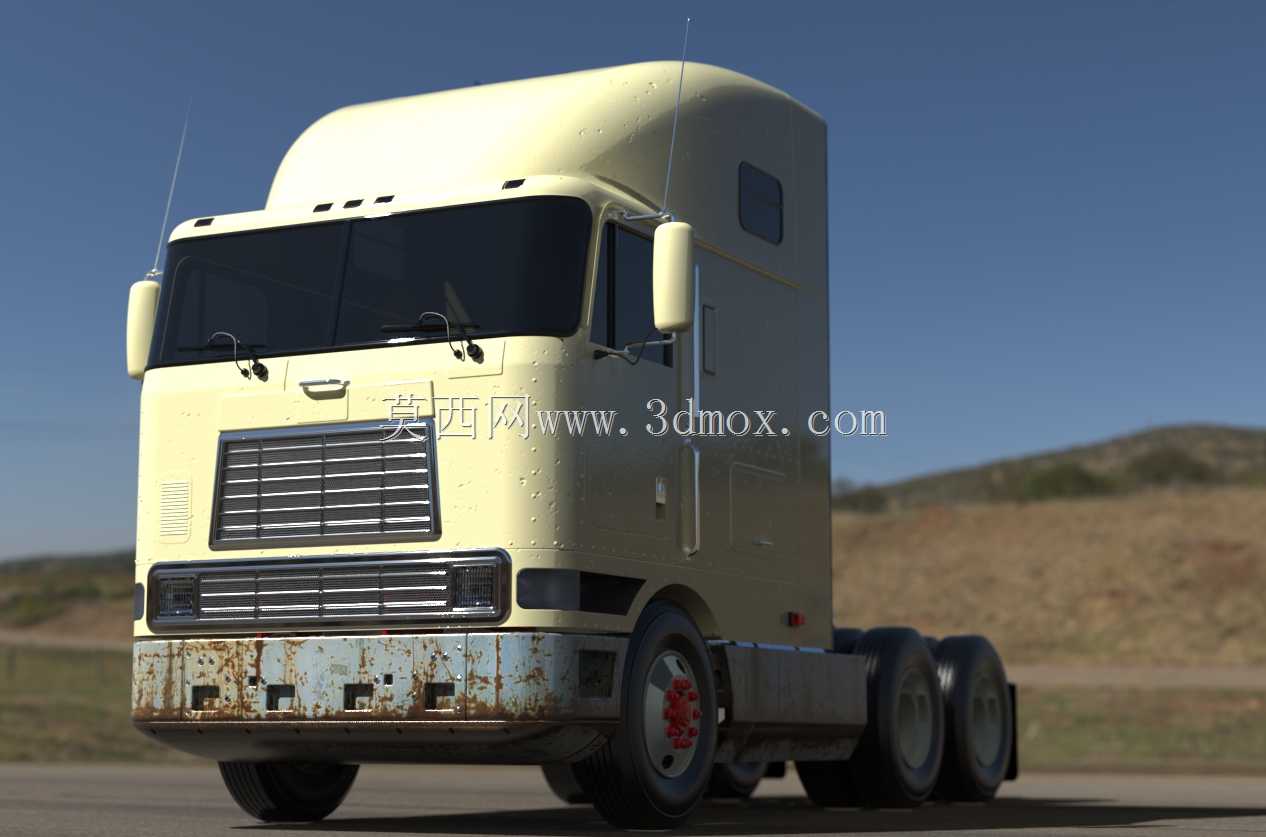

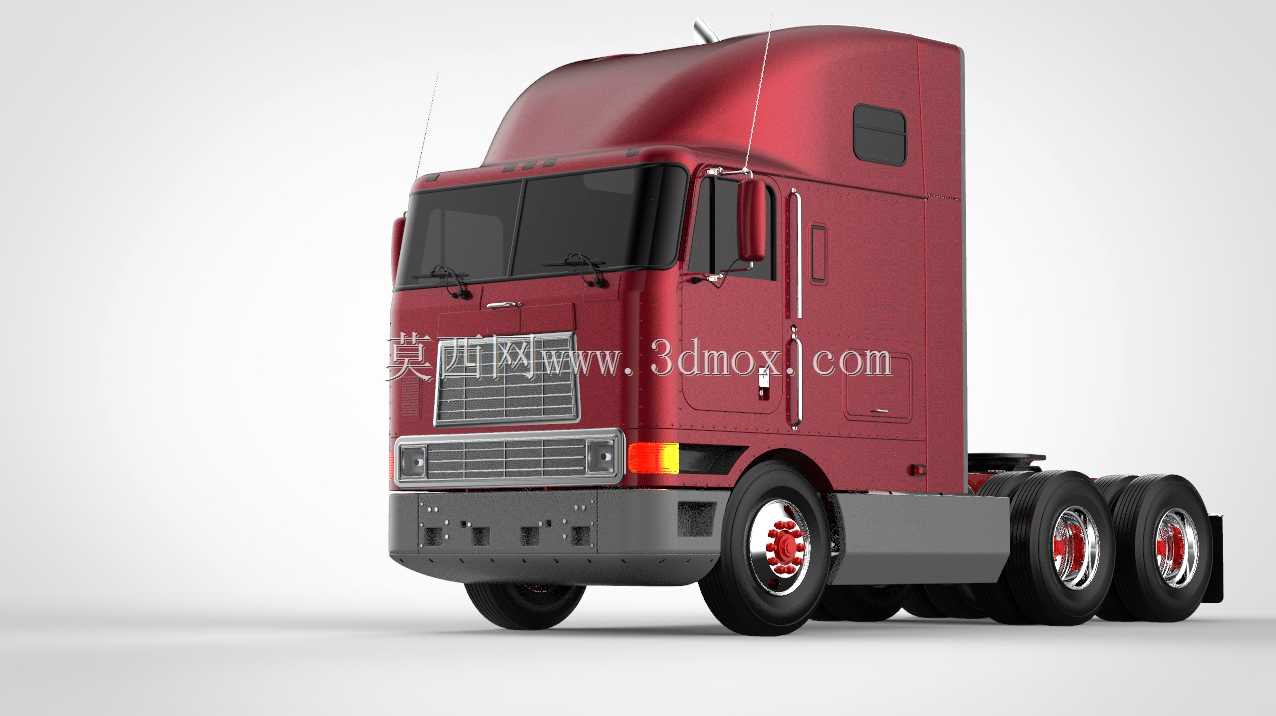

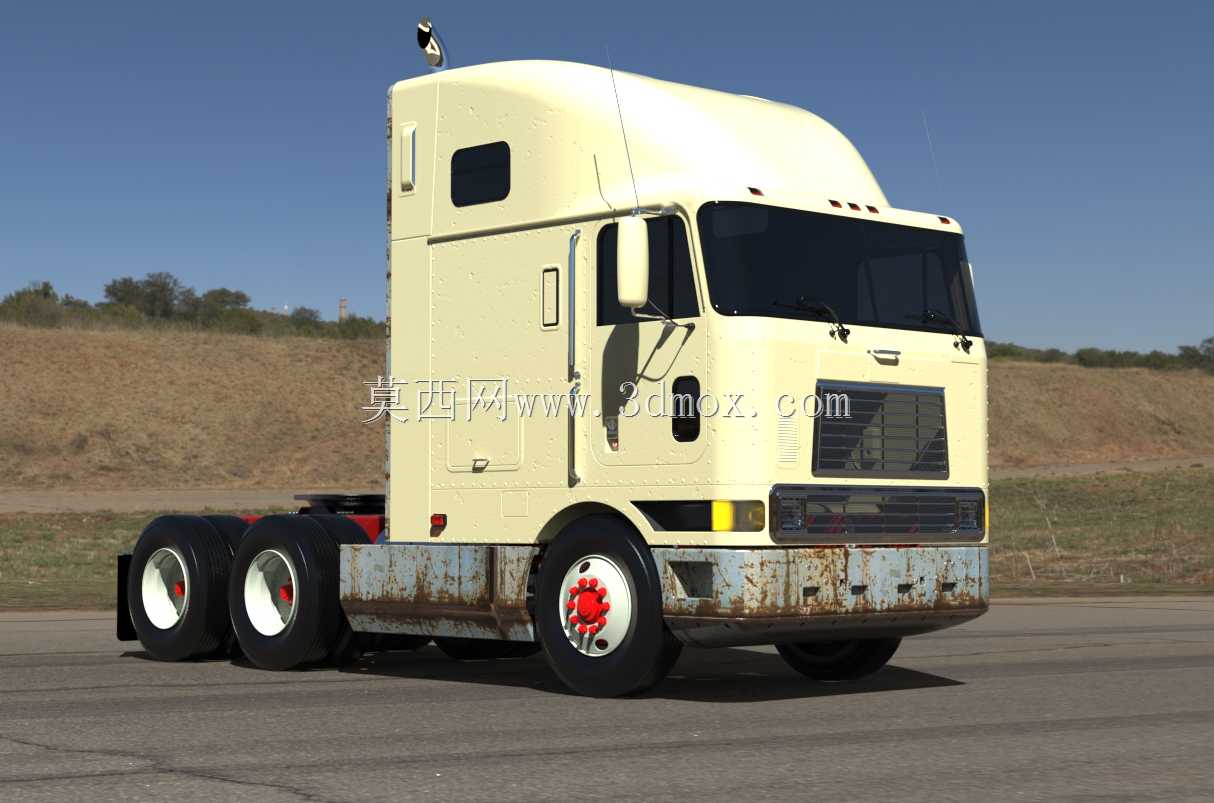

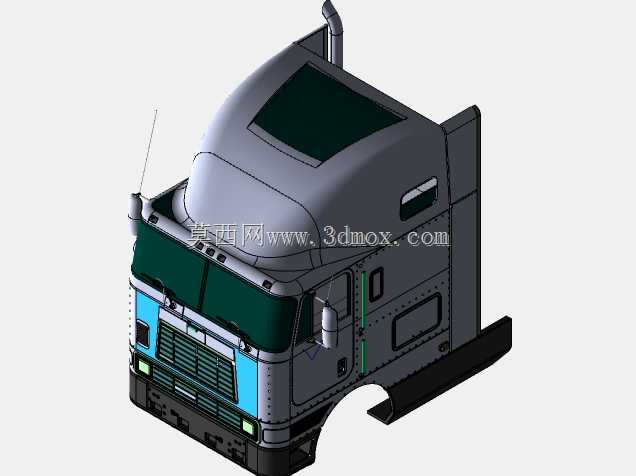

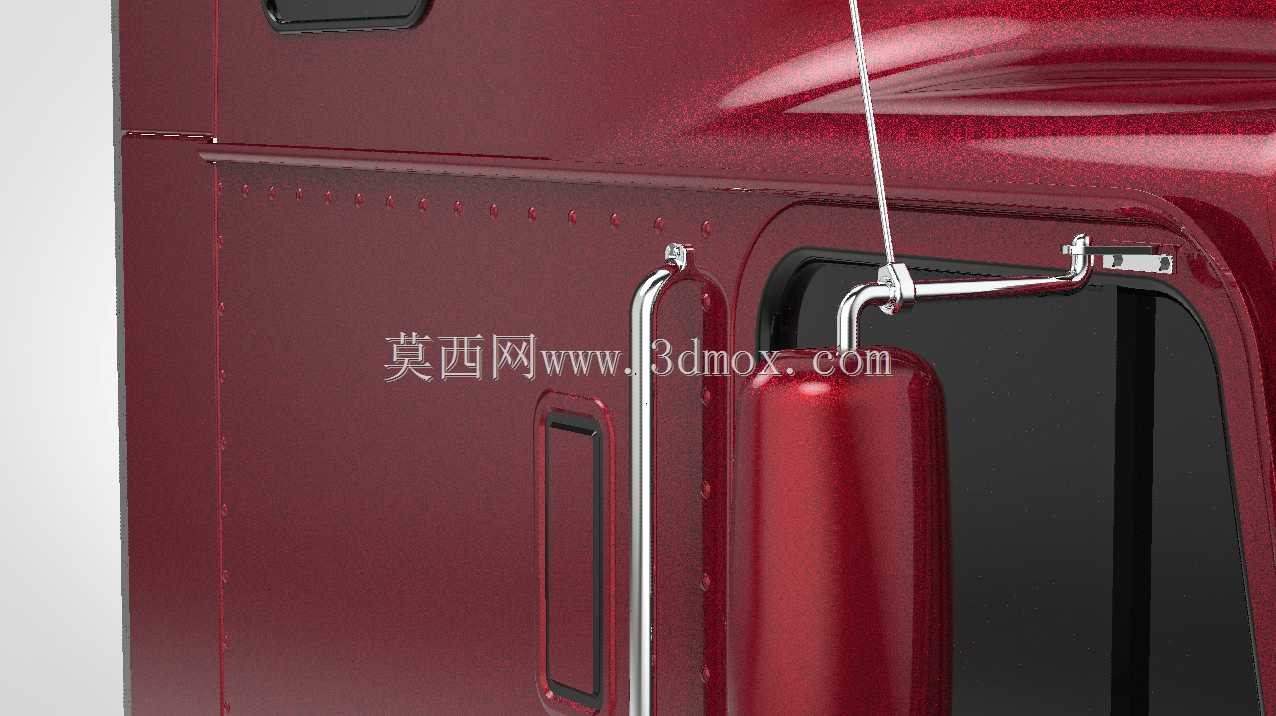

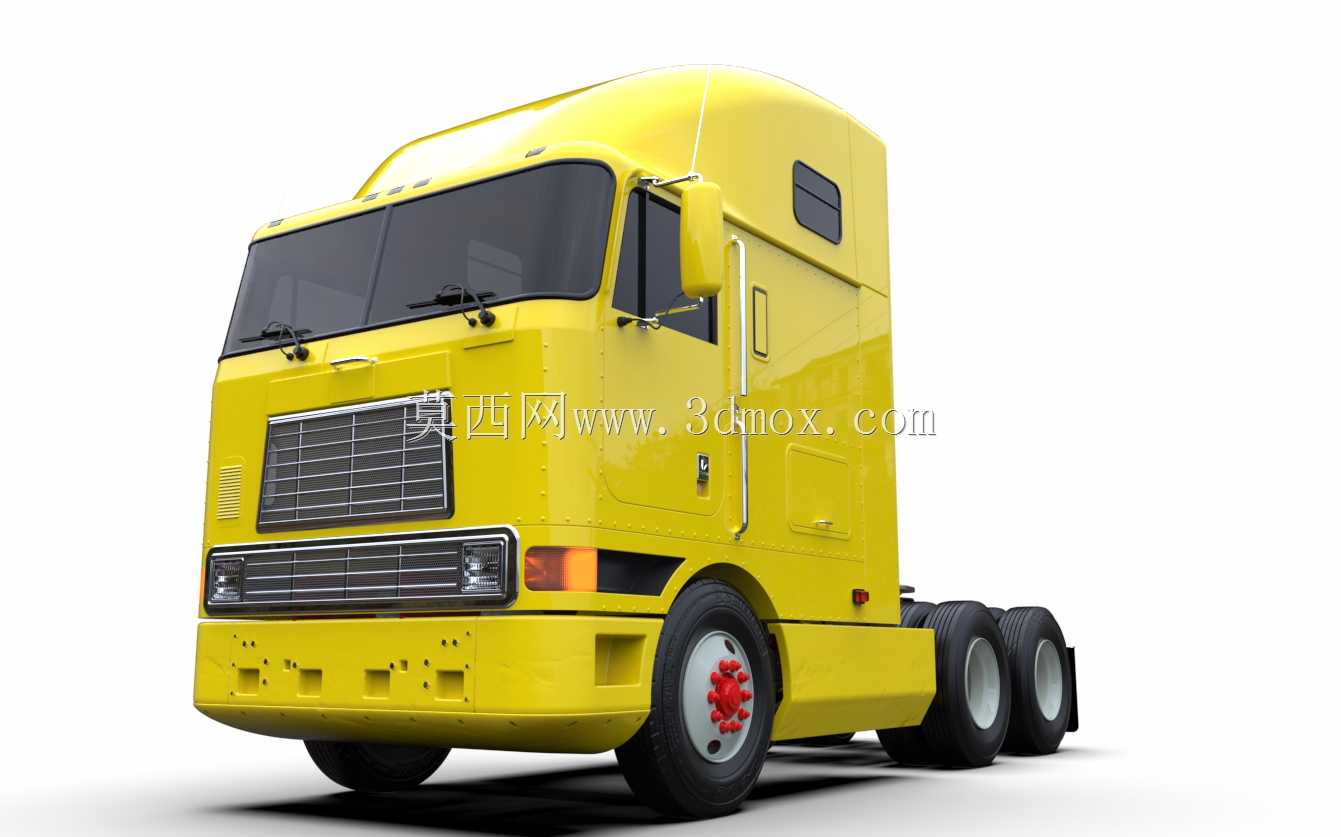

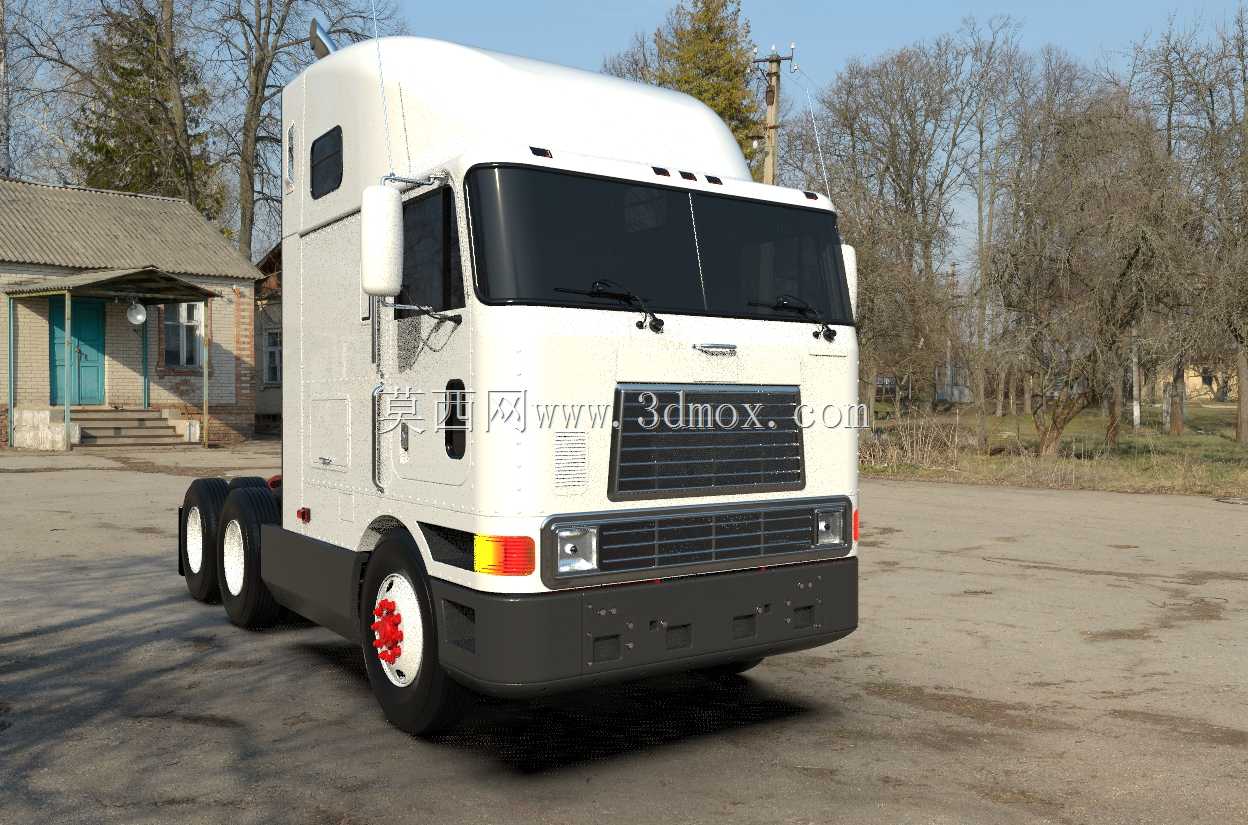

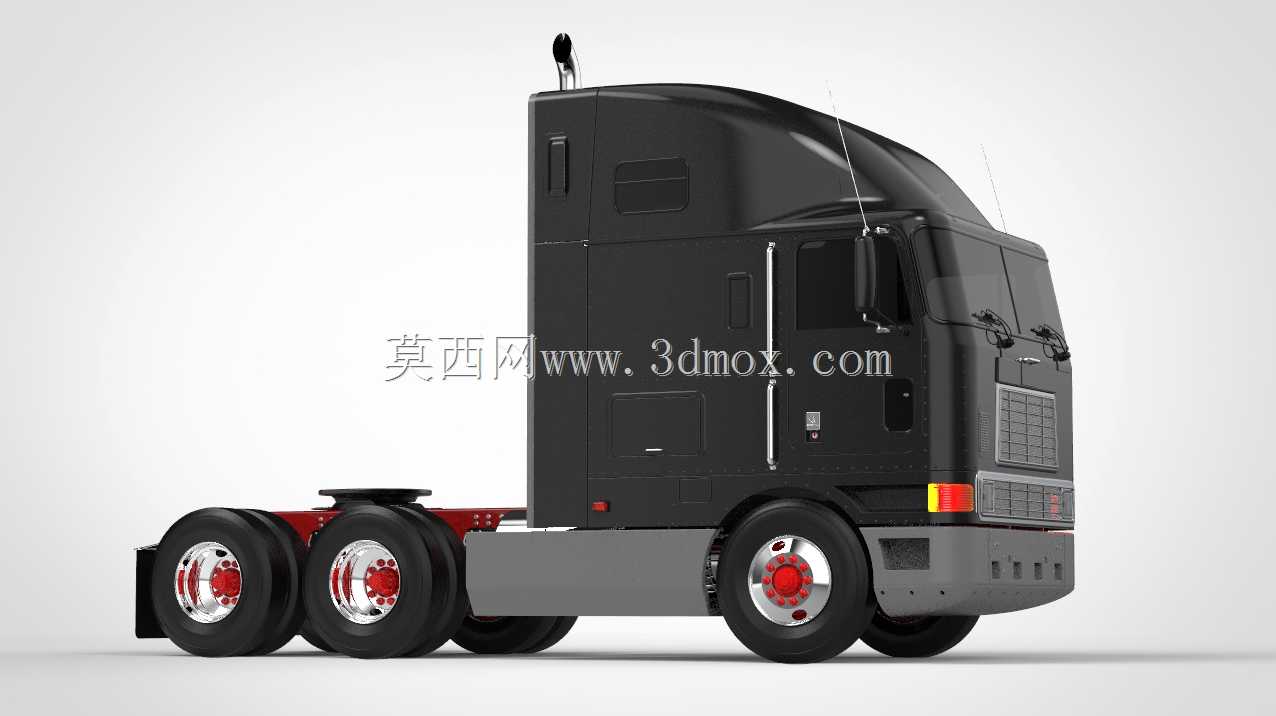

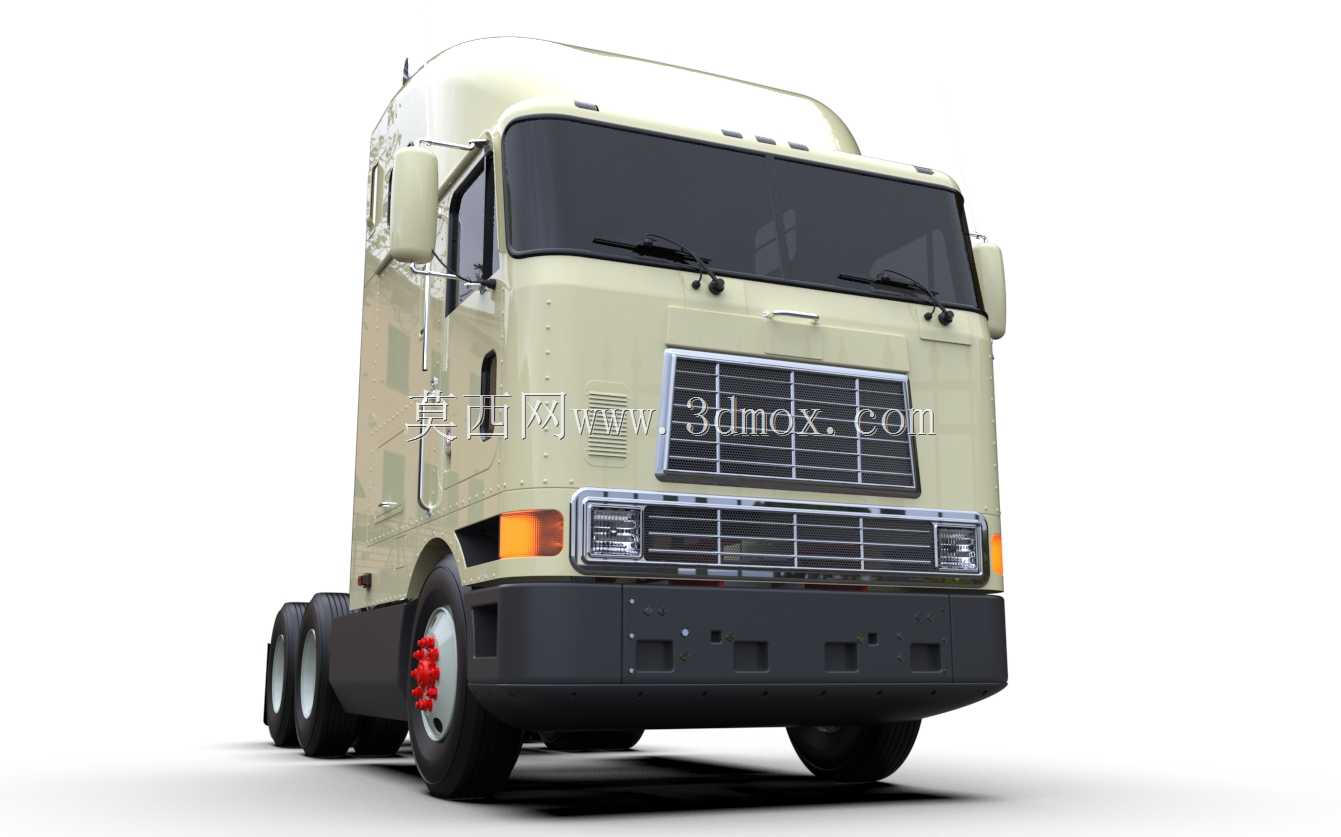

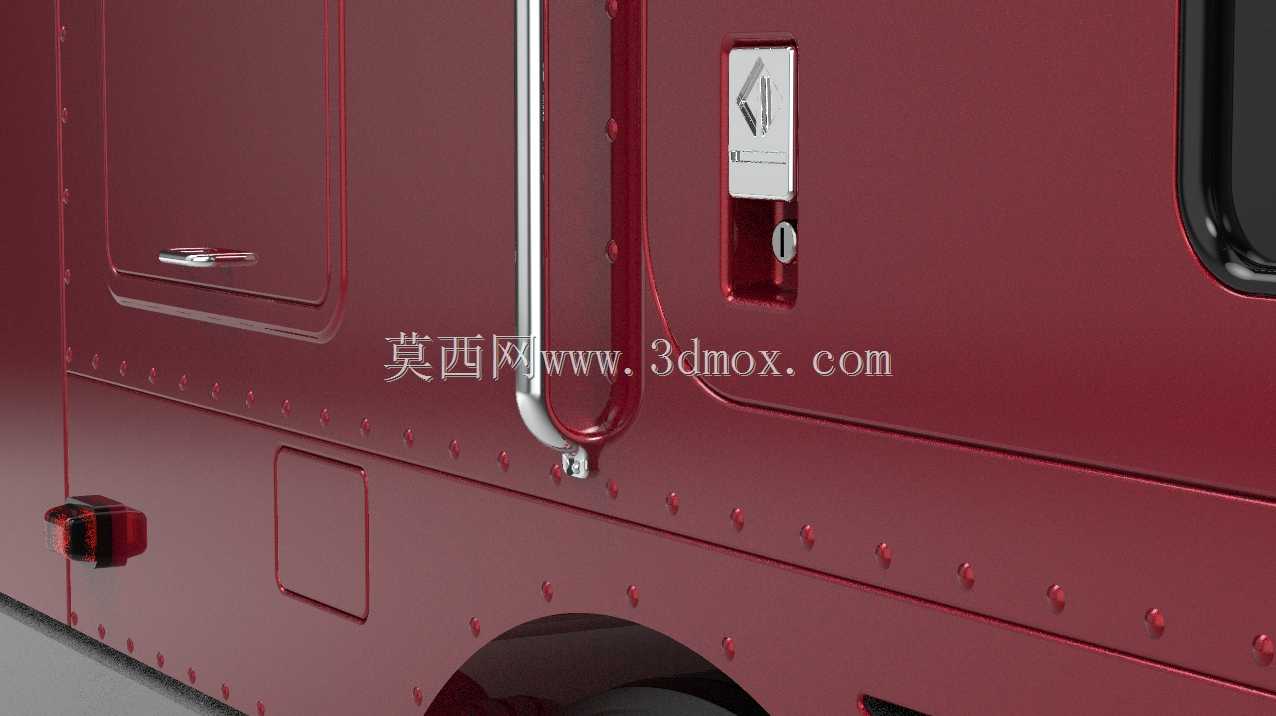

　　驾驶室的外形设计充分考虑高速行驶的空气动力学特性，驾驶室顶部做了圆弧过渡处理，前挡风玻璃采用大倾角设计，两侧后视镜采用外摆式支架结构，减少行驶过程中的风阻系数，同时保证驾驶员对车辆两侧、后方以及挂车轮胎位置的观察视野，减少视觉盲区。前脸部分采用分段式进气格栅设计，保证发动机散热系统的进风量，格栅下方的保险杠集成了前照灯、转向灯、雾灯组件，灯具的安装位置做了凹陷防护设计，避免行驶过程中飞溅的碎石击坏灯组。驾驶室侧面设置了两级蹬车踏板，踏板表面做防滑纹理处理，扶手的安装位置符合人体上下车的抓握习惯，方便驾驶员进出高顶驾驶室。

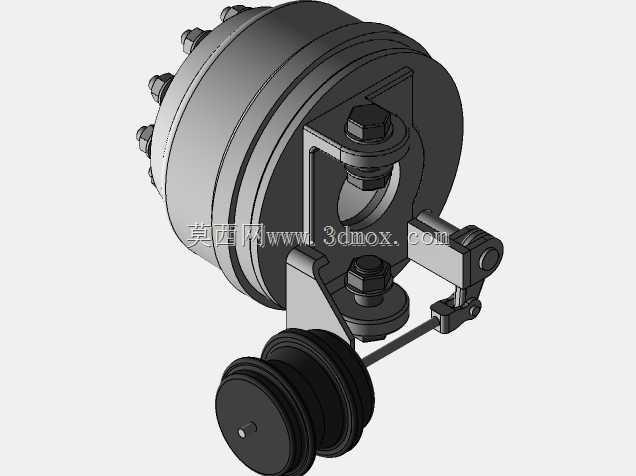

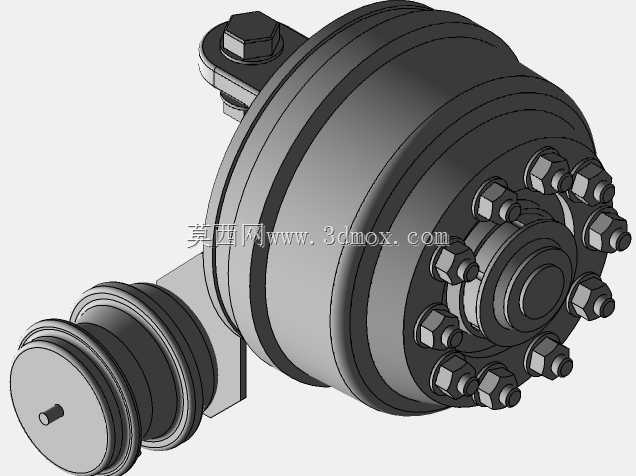

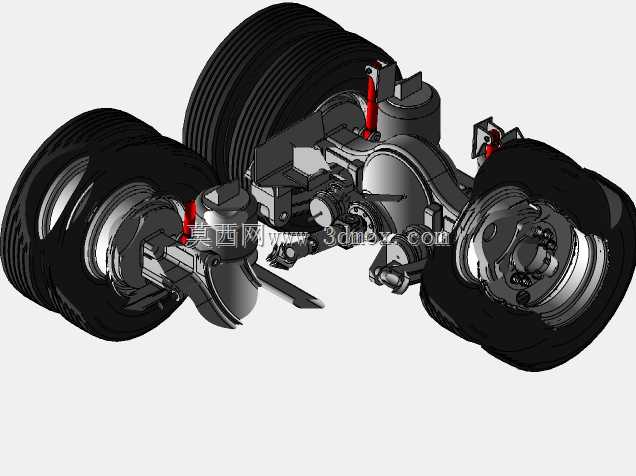

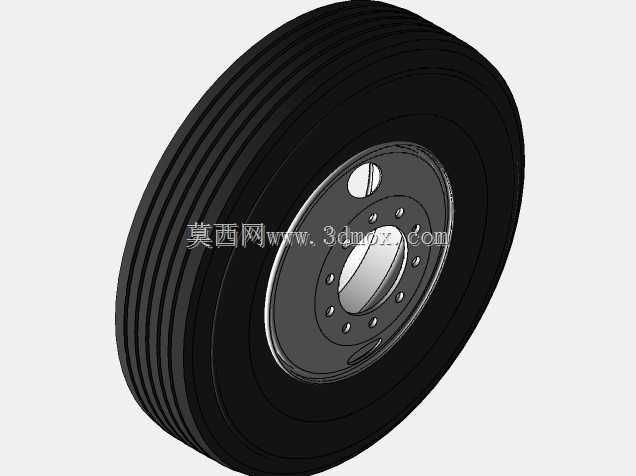

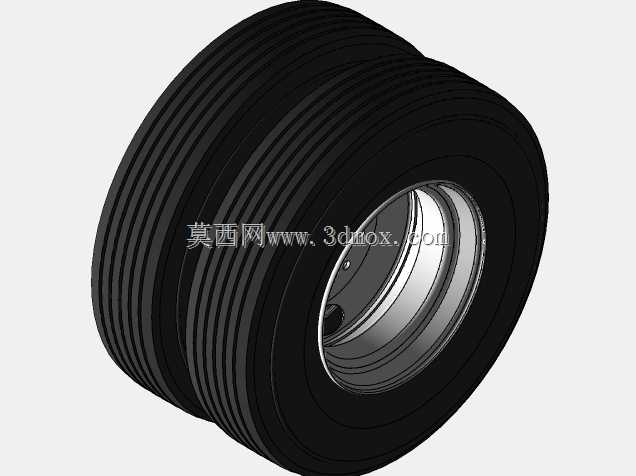

　　行走系统的设计匹配了重载工况的使用需求，轮毂采用重载型钢制轮毂，搭配大尺寸子午线货运轮胎，轮胎的承载级别适配总质量49吨的列车总重要求，前轮轮端采用轮毂单元结构，减少后期维护的保养频次，后轮采用双胎并装的结构，提升单桥的承载能力。制动系统采用气刹结构，各桥均布置了制动气室与鼓式制动器，预留了ABS防抱死系统的安装位置，保证重载状态下的制动距离与制动稳定性。驾驶室与车架之间采用四点悬浮减震结构，搭配螺旋弹簧与减震器，能够有效过滤路面传递到驾驶室的震动，进一步降低长途驾驶的疲劳感。

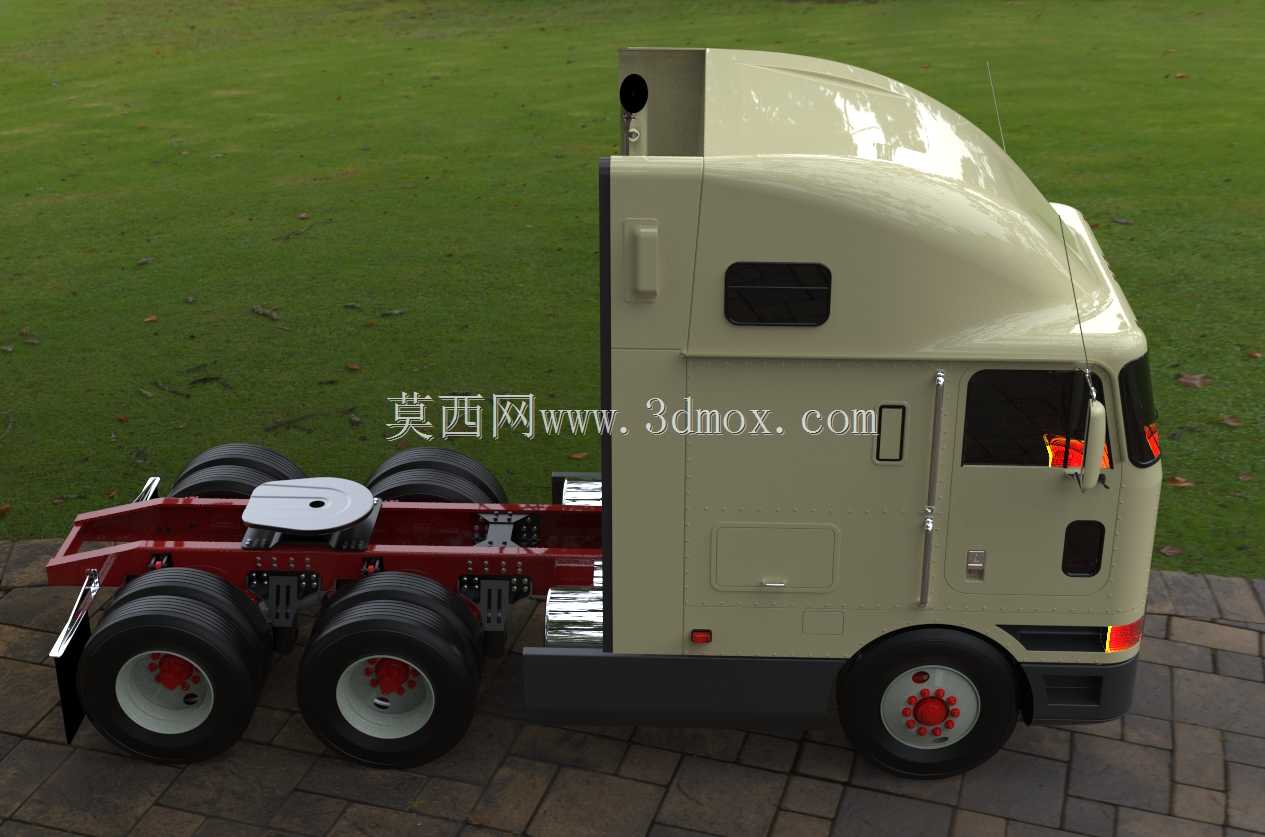

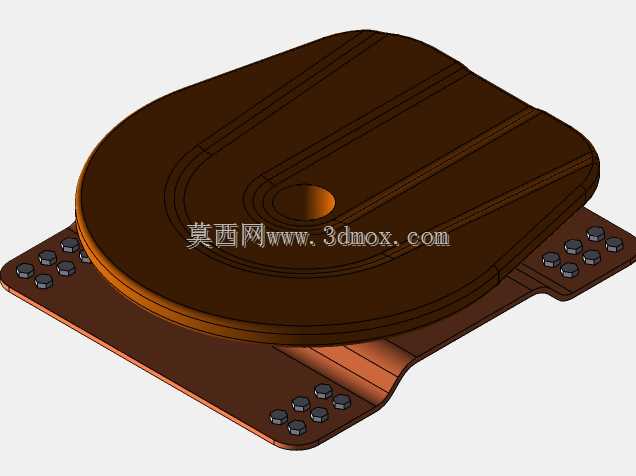

　　在安装边界的设计上，驾驶室后部预留了与半挂车连接的牵引鞍座安装位置，鞍座的安装高度符合常规货运半挂车的匹配高度，可适配不同类型的仓栅式、厢式、冷藏、集装箱等半挂车厢，车架后部预留了挂车气路、电路的连接接口位置，接口的布置高度避免行驶过程中被路面异物剐蹭。整车的外形尺寸控制在法规要求的限值范围内，车宽、车高、前悬后悬的参数均满足公路货运车辆的外廓尺寸要求，可正常办理上牌与道路运输手续。设计过程中对各部件的装配干涉做了全面检查，所有运动部件比如转向轮的最大转角空间、悬架跳动的极限行程、驾驶室翻转的运动轨迹都做了运动仿真验证，避免实际装配过程中出现部件干涉的问题，各连接部位的螺栓规格、拧紧力矩都参考成熟重卡的设计标准，保证结构连接的可靠性。
