Voron结构桌面级FDM熔融沉积成型设备

　　这套Voron结构的桌面级成型设备，核心定位是面向小批量定制零件生产、创客原型验证、工装夹具快速打样的场景，在非标自动化研发、手板制作、教学实训、个人创作领域都有极高的适配性，相比市售同规格成品设备，其框架结构的可拓展性、运动组件的稳定性都经过了大量实际工况验证，能在长时间连续打印作业中保持足够的结构刚性，避免高速运动下的共振偏移。

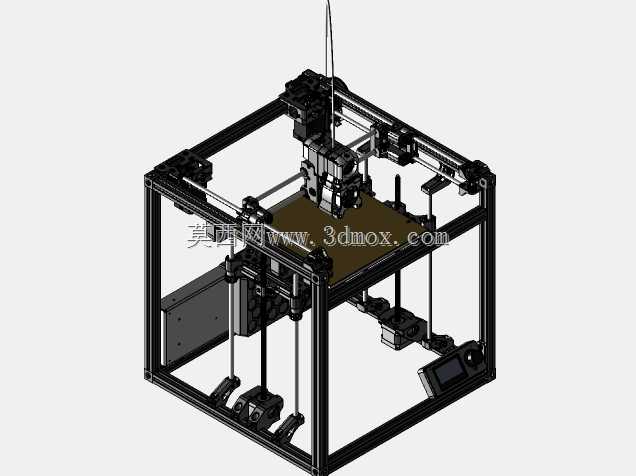

　　从整体框架设计来看，设备采用标准欧标铝型材搭建立方体受力结构，型材拼接处采用角码+内置螺母的锁紧方式，所有安装面的连接公差控制在0.1mm以内，既保证了整体框架的抗形变能力，也给后续加装 enclosure 保温罩、自动供料系统、辅助冷却模组预留了充足的安装位，框架的外部安装边界控制在350mm350mm380mm区间，能够适配绝大多数桌面工作台的摆放空间，不需要额外定制专用安装台架，底部预留的四个调平脚座安装位，可以适配不平整的工作台面，快速调整设备水平度，避免框架倾斜导致的运动平面偏移。

　　运动系统的设计思路完全围绕高速打印下的稳定性展开，X/Y轴采用十字导轨+同步带传动的核心结构，导轨安装面直接贴合铝型材的基准面，通过定位销保证平行度公差，同步带采用后置张紧结构，不需要拆解外部护板就能快速调整皮带张紧力，避免长期运行后皮带松弛导致的传动丢步；Z轴采用双丝杆+直线光轴导向的结构，丝杆螺母座直接与热床安装支架刚性连接，光轴与丝杆的平行度通过上下两端的安装座定位保证，热床升降过程中不会出现左右偏摆，保证大尺寸模型打印时的层厚一致性。打印头组件集成了快换喷嘴结构、挤出轮送料机构、双风道冷却模组，挤出轮的咬合压力可以通过侧边的调节螺钉微调，适配不同硬度的耗材，冷却风道的出风方向精准对准喷嘴出料位置，能够在耗材挤出后快速冷却定型，减少悬垂结构的打印翘边问题。

　　热床组件采用铝板+加热膜的复合结构，表面预留了柔性磁贴安装位，可以直接搭配弹簧钢打印平台使用，打印完成后直接取下平台弯折就能完成模型脱模，不需要额外使用铲刀撬动，热床的温度传感器安装在铝板中心位置，能够精准反馈平台整体温度，配合多点调平探针，可以自动检测平台不同位置的高度差，在打印首层时自动补偿Z轴高度，降低人工调平的操作门槛。设备的控制板安装在框架侧边的独立仓内，仓体预留了散热风扇安装位，控制板、驱动模块、电源模块的接线都走型材内置的线槽，避免走线外露干涉运动部件，侧边的操作屏幕采用嵌入式安装，屏幕操作面与框架外表面齐平，不会额外占用外部空间，屏幕的UI界面可以直接控制设备运动、温度设置、文件读取等所有功能，不需要外接电脑就能完成脱机打印作业。

　　在实际使用场景中，这套结构的设备可以稳定打印PLA、ABS、PETG、TPU等多种常见3D打印耗材，打印速度最高可以达到300mm/s，加速度参数可以设置到10000mm/s²，相比普通入门级打印机的打印效率提升2倍以上，框架的密封结构如果加装保温罩后，能够稳定打印ABS等对环境温度敏感的工程耗材，不会因为仓内温度波动导致模型层间开裂、翘曲变形。所有运动部件的安装位都预留了润滑脂加注口，日常维护只需要定期在导轨、丝杆表面涂抹润滑脂，就能保证运动顺畅，不需要频繁拆解更换易损件，同步带、喷嘴、轴承这类标准易损件都采用市售通用规格，不需要采购专用定制配件，后期维护成本极低。

　　从结构设计的细节来看，所有走线都做了防弯折处理，运动部件到固定框架的线缆采用坦克链防护，避免长期往复运动导致线缆内部断线，电源模块的输入接口带保险管座，出现短路故障时会首先熔断保险，避免烧毁核心控制部件，框架的所有边角都做了倒角处理，没有尖锐的外露边角，操作过程中不会划伤操作人员。设备的进料口安装在框架顶部位置，采用直通式进料结构，耗材从顶部进入挤出机的路径没有过大的弯折角度，减少了耗材送料过程中的阻力，避免软质耗材送料时出现弯折堵头的问题。顶部的进料口同时预留了耗材断料检测传感器的安装位，可以拓展断料暂停功能，耗材用完时自动暂停打印，更换耗材后可以继续接续打印，避免长时间无人值守时耗材用完导致打印失败。
