蔡司Z-Point战术红点瞄准镜结构设计

　　这款红点瞄准镜的结构设计围绕轻武器战术附件的实际使用需求展开，核心是在紧凑的体积内实现快速瞄准的功能，适配多数带标准皮卡汀尼导轨的轻武器安装位，整体安装边界控制在常规近战瞄准附件的尺寸区间内，不会过度遮挡机械瞄具的使用视野。从实际应用场景来看，这类瞄准附件主要覆盖近战快速接敌、室内近距离作战、日常射击训练等场景，相比传统机械瞄具，不需要射手对齐准星与照门，只要将视场内的红点对准目标即可完成瞄准，大幅缩短瞄准反应时间，在移动射击、弱光环境射击的场景下优势尤为明显。

　　设计过程中首先考虑的是光路结构的稳定性，红点瞄准镜的核心是内置的分光反射结构，需要保证在轻武器连续后坐的冲击下，分光镜片、发光源的位置不会发生偏移，避免出现红点漂移、归零失效的问题。整个镜身采用一体化的封闭壳体结构，壳体壁厚经过反复校核，既能够承受常用轻武器口径的后坐冲击，又不会过度增加整体重量，避免给武器前端带来过多额外负载影响持枪平衡。镜身的外形做了圆弧过渡处理，没有突出的尖锐棱角，避免在携行、快速出枪过程中勾挂装具、衣物，影响战术动作的流畅性。

　　安装接口的设计遵循通用战术附件的标准，底部的导轨卡槽尺寸严格匹配标准皮卡汀尼导轨的公差范围，锁紧机构采用快拆式扳把结构，不需要额外工具即可完成安装与拆卸，锁紧后的夹持力经过验证，在连续射击的振动下不会出现位置窜动。亮度调节模块设置在镜身侧方，调节按键的阻尼感经过优化，射手佩戴战术手套也可以准确操作，亮度档位覆盖从强光户外到弱光室内的全部使用场景，最低亮度档位适配夜视仪使用需求，不会因为亮度过高暴露射手位置。

　　视场设计上，这款瞄准镜采用无放大倍率的光路设计，视场角度足够支撑双眼同时睁开瞄准，射手可以在观察瞄准点的同时保持对周边环境的态势感知，这也是近战瞄准附件的核心设计要点。镜片表面做了多层镀膜处理，既可以减少环境光线的反射，提升红点的清晰度，又可以在一定程度上抵御射击过程中的硝烟、扬尘污染，日常维护只需要用专用镜布擦拭即可，不需要复杂的拆解保养。镜身内部做了密封处理，能够满足日常野外使用的防水防尘要求，在小雨、扬尘环境下可以正常使用，不会因为水汽、灰尘进入光路影响成像效果。

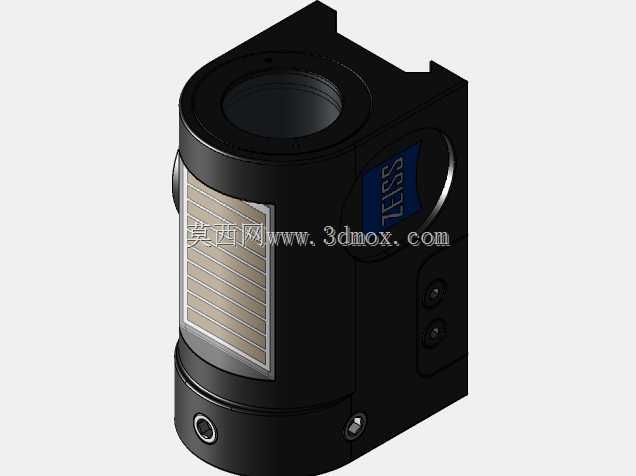

　　从结构建模的角度来看，整个模型的装配关系完全还原实物的结构逻辑，从镜身壳体、分光镜片组、发光源模块、调节机构、安装锁紧机构到外部调节旋钮，每一个零件的配合公差都按照实际加工要求做了预留，可直接用于结构验证、装配干涉检查，也可以作为战术附件设计的参考案例，帮助设计人员理解这类近战瞄准设备的结构组成与设计要点。建模过程中对所有活动部件的运动行程做了限位模拟，比如亮度调节旋钮的转动行程、锁紧扳把的开合角度，都和实物的运动范围保持一致，避免出现结构干涉、运动超程的问题。

　　在尺寸控制上，整体长度、高度、宽度都参照同类型实际产品的尺寸参数做了等比例还原，安装后镜身轴线与武器导轨的高度差符合常规瞄准基线高度要求，射手使用常规贴腮位置即可获得舒适的瞄准视野，不需要额外加装增高座。电池仓的设计也完全还原实际结构，采用侧置或底置的仓体结构，更换电池不需要将瞄准镜从导轨上拆下，不会因为更换电池破坏已经校准好的归零位置，这也是实战使用中非常重要的设计细节。
