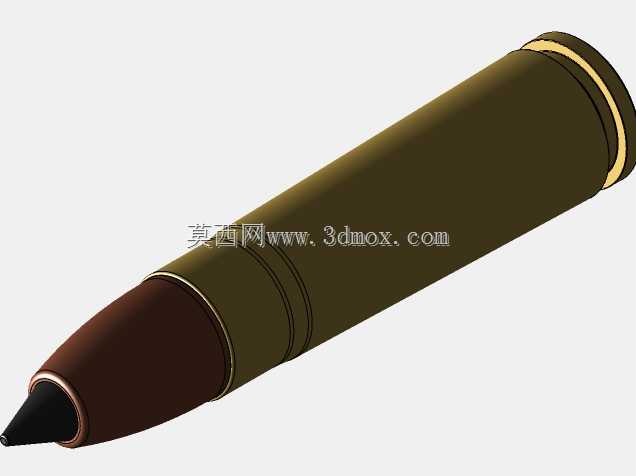

9x39毫米俄式穿甲弹药结构三维数模

　　在轻武器配套弹药的结构设计与仿真验证环节，对应口径弹药的精准三维数模是开展内弹道仿真、供弹机构匹配设计、弹头侵彻性能分析的核心基础载体，本次梳理的9x39毫米俄式穿甲弹结构数模，完全参照实装测绘参数完成结构还原，可直接适配轻武器设计、战术模拟、军工教学等多场景的使用需求。从实际应用场景来看，该口径弹药是俄系轻武器体系中专门为微声特种枪械开发的亚音速穿甲弹药，主要配装于VSS微声狙击步枪、AS Val特种突击步枪等制式枪械，在近距离特种作战、城市反恐攻坚、要员防护安保等场景中，既能够保证亚音速弹配合消音装置实现良好的微声发射效果，又能在有效射程内击穿带硬质防护的目标，兼顾隐蔽性与侵彻能力，对应的三维数模可直接用于供弹坡、弹匣抱弹口、

　　枪膛坡膛等关键结构的匹配校核，避免设计阶段出现供弹卡滞、进弹定位偏差等常见问题。从产品功能特性来看，该穿甲弹采用弹头被甲、硬质钢芯、铅套填充的三段式经典结构，弹头整体为钝头加短船尾的气动外形，适配亚音速飞行状态下的稳定性要求，弹壳采用覆铜钢材质的无底缘瓶颈式结构，底火为伯尔丹式制式底火，发射药为适配亚音速内弹道特性的速燃管状发射药，数模中完整还原了各组件的装配间隙、配合公差，钢芯与被甲之间的铅套厚度、弹头尾部的船尾锥角、弹壳口部的收口抱紧力对应的结构尺寸均按照实装参数设置，可直接用于开展弹头质心位置计算、转动惯量测算、内弹道时期的弹头挤进阻力仿真等工作。从设计思路层面，

　　该弹药的结构设计完全围绕亚音速微声发射+近距离硬目标侵彻的核心需求展开，区别于常规小口径高速弹的细长弹头设计，9x39毫米弹的弹头长度控制在适配短行程自动机循环的范围内，弹头重量远高于同口径常规弹药，保证亚音速状态下的存能与终点效能，弹壳的锥度、底缘厚度、壳体壁厚均按照俄系弹药的通用勤务性要求设计，可兼容同口径系列弹药的弹匣、弹膛供弹需求，数模构建过程中完全遵循原品的设计逻辑，没有随意调整结构比例，各组件的拆分结构完全对应实际生产的装配流程，可用于开展弹药生产工艺的仿真模拟、装配工序的排布优化。从外形尺寸与安装边界来看，该弹药的整体弹长、弹壳最大直径、弹头圆柱部直径、底缘直径、

　　弹壳总长等关键尺寸均严格按照9x39毫米弹药的制式标准设置，弹头与弹壳的同轴度公差、弹壳口部的收口圆度、底火安装面的平面度等形位公差在数模中均有对应体现，在用于枪械供弹机构设计时，可直接提取数模的外轮廓曲面作为弹匣、供弹路线、进弹引导面的设计边界，避免出现结构干涉；在用于侵彻仿真时，可直接拆分弹头各组件赋予对应材料参数，钢芯、铅套、被甲的分界面清晰，无需额外进行几何清理即可导入仿真软件开展计算。在实际的结构设计工作中，很多设计人员容易忽略弹药外形的细微结构对供弹可靠性的影响，比如弹头弧形部的曲率、弹壳肩部的过渡锥角、底火室的深度等细节，这些参数如果出现偏差，哪怕只有零点几毫米的误差，都可能导致自动机循环过程中出现顶弹、卡壳、底火撞击偏斜等故障，该数模在构建过程中对这些细节结构做了精准还原，弹壳内部的药室容积、弹头装入弹壳的深度、钢芯在弹头内部的前后位置均与实装一致，可满足从结构设计校核到性能仿真分析的全流程使用需求。对于军工教学、战术模拟场景而言，该数模可用于制作剖面演示模型，直观展示穿甲弹的内部结构组成，帮助学员理解各组件的功能作用，也可导入虚拟仿真系统中，构建弹药发射、飞行、命中目标的全流程可视化场景，提升教学与训练的真实感。
