粘土砖生产用制砖设备结构设计

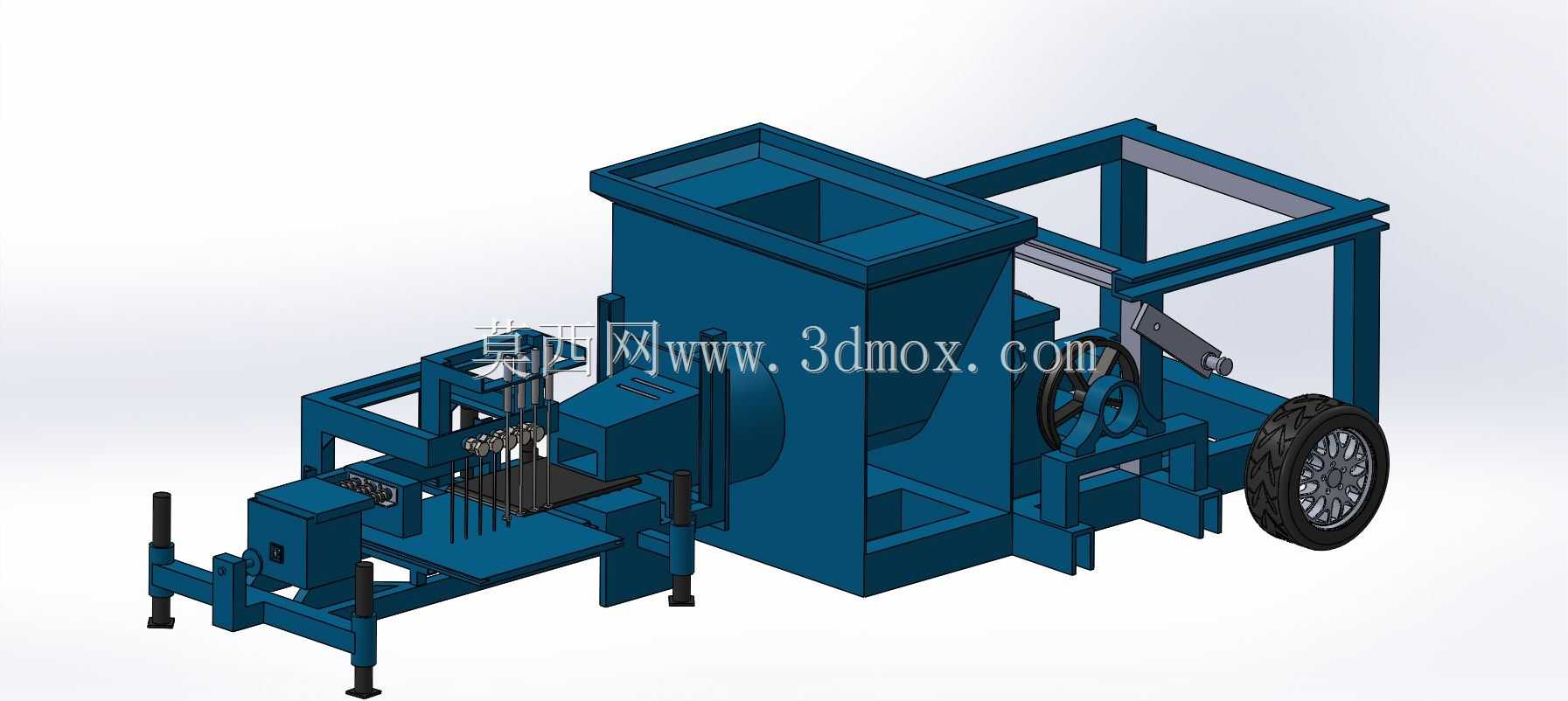

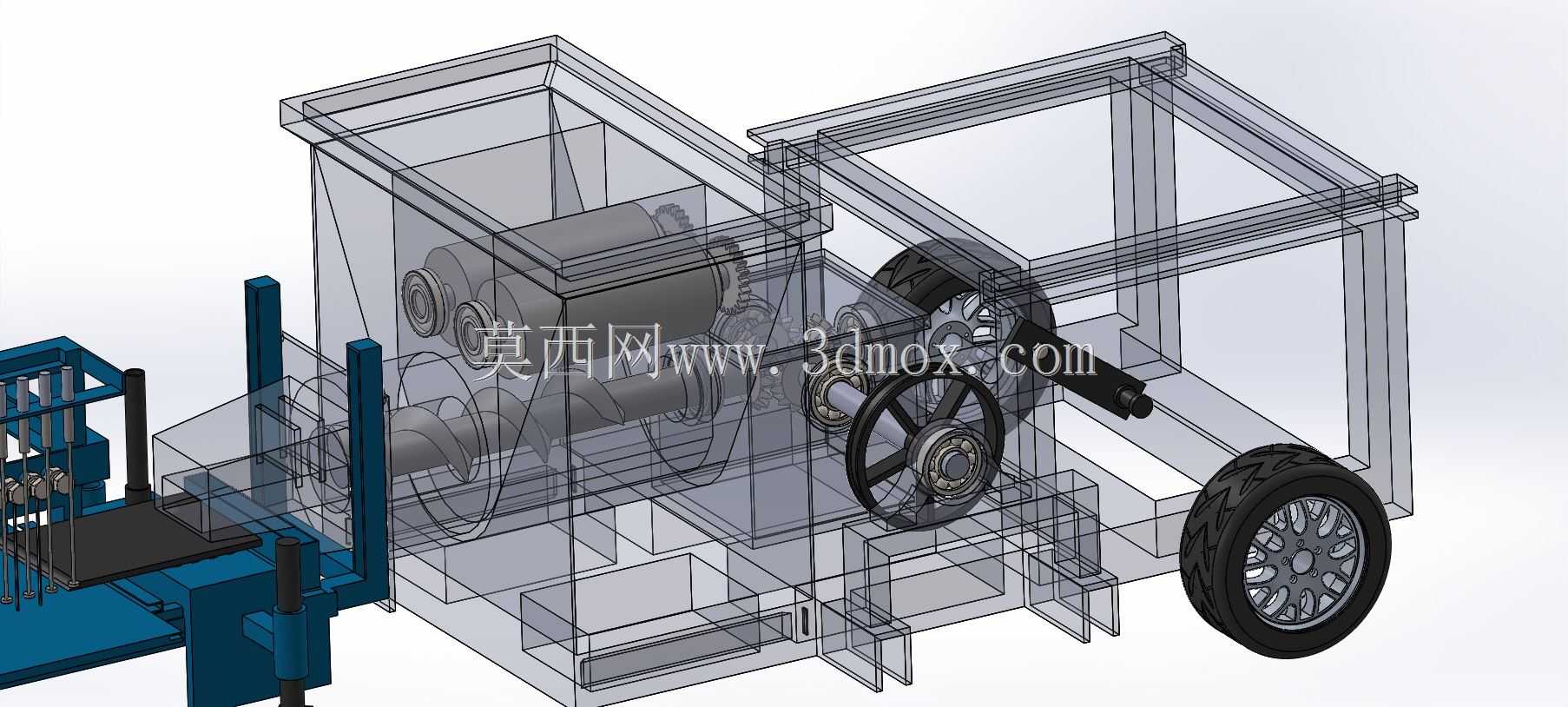

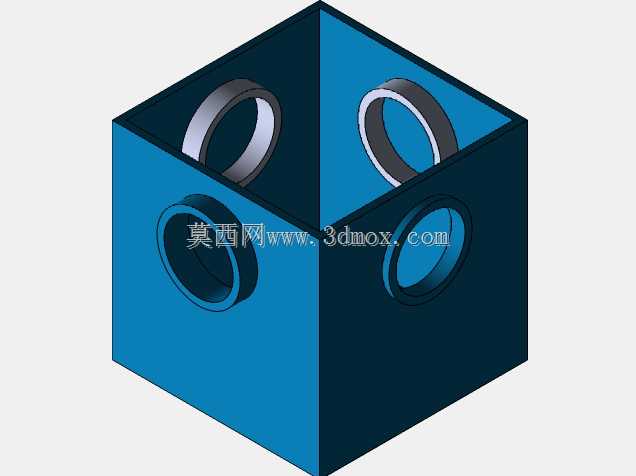

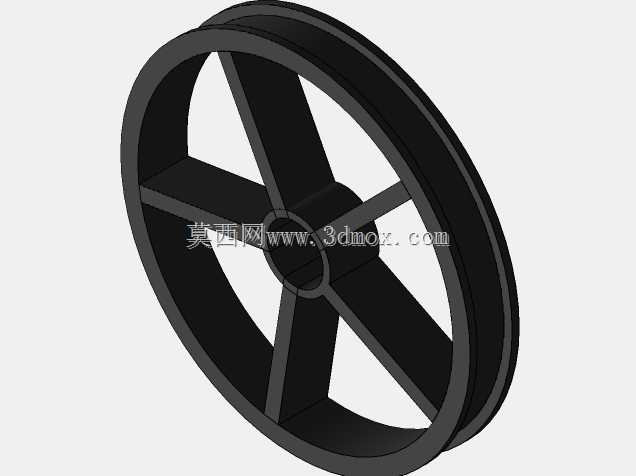

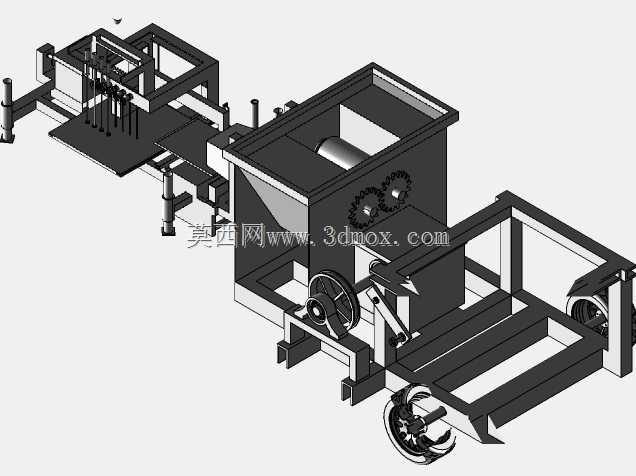

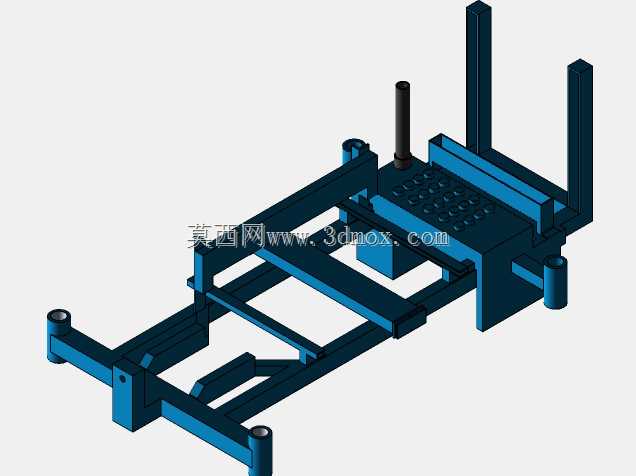

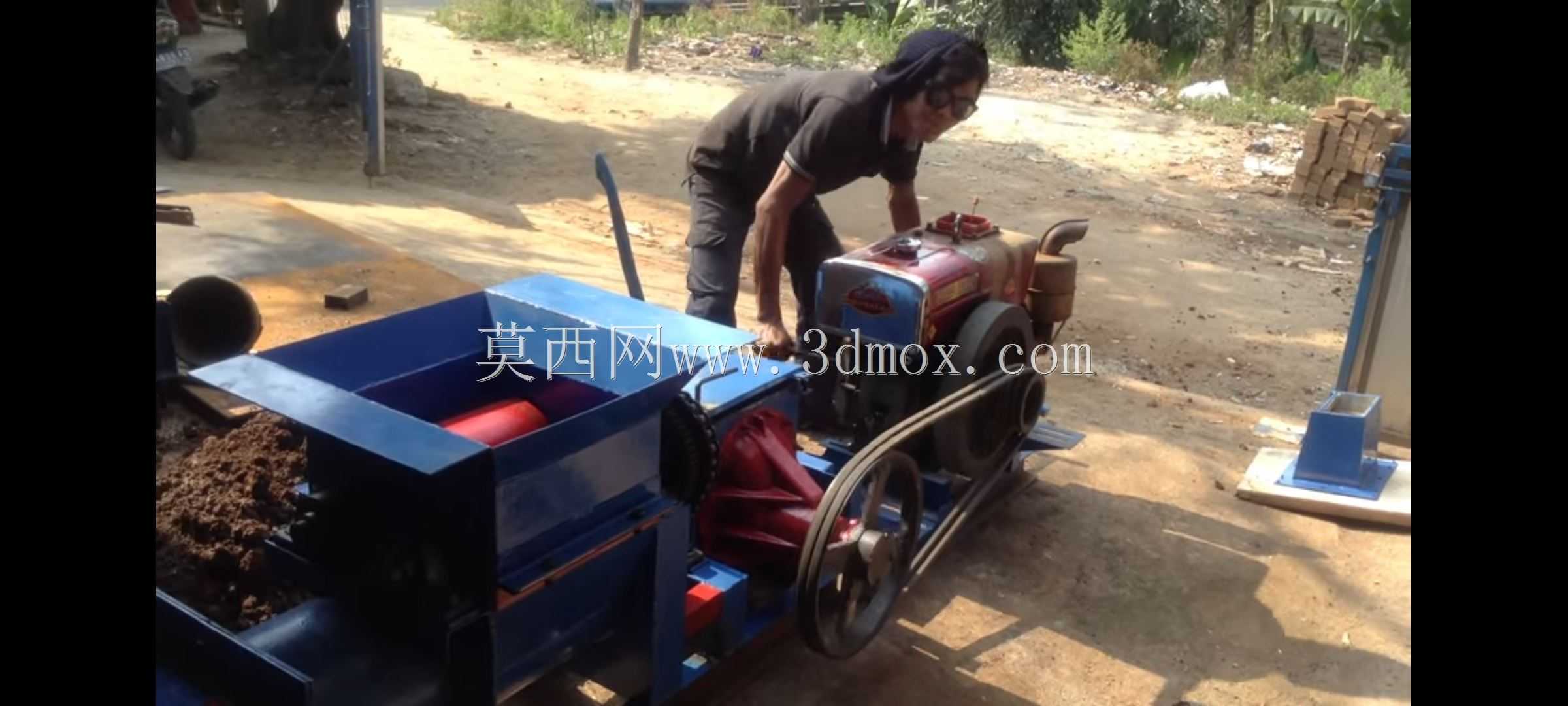

　　这套制砖设备的三维结构设计，核心围绕建材生产环节的粘土砖成型工序展开，适配中小型建材厂的固定工位生产场景，可完成从原料混合到砖坯压印成型的连续作业流程，替代传统人工制坯的低效作业模式，适配乡镇建材生产点、中小型砖厂的日常产能需求，无需复杂的配套基建即可完成安装部署。设备的动力输入端采用标准电机安装位，安装基座预留了通用电机的地脚螺栓孔位，可适配不同功率的Y系列异步电机安装，动力通过齿轮传动组完成扭矩传递，传动齿轮的模数、齿宽参数均按照粘土压制过程的峰值载荷核算，确保连续作业过程中轮齿不会出现过载崩裂、异常磨损的问题，传动路径上的轴系均配置了对应载荷等级的滚动轴承，轴承座预留了润滑脂加注通道，方便日常维护时的保养操作。

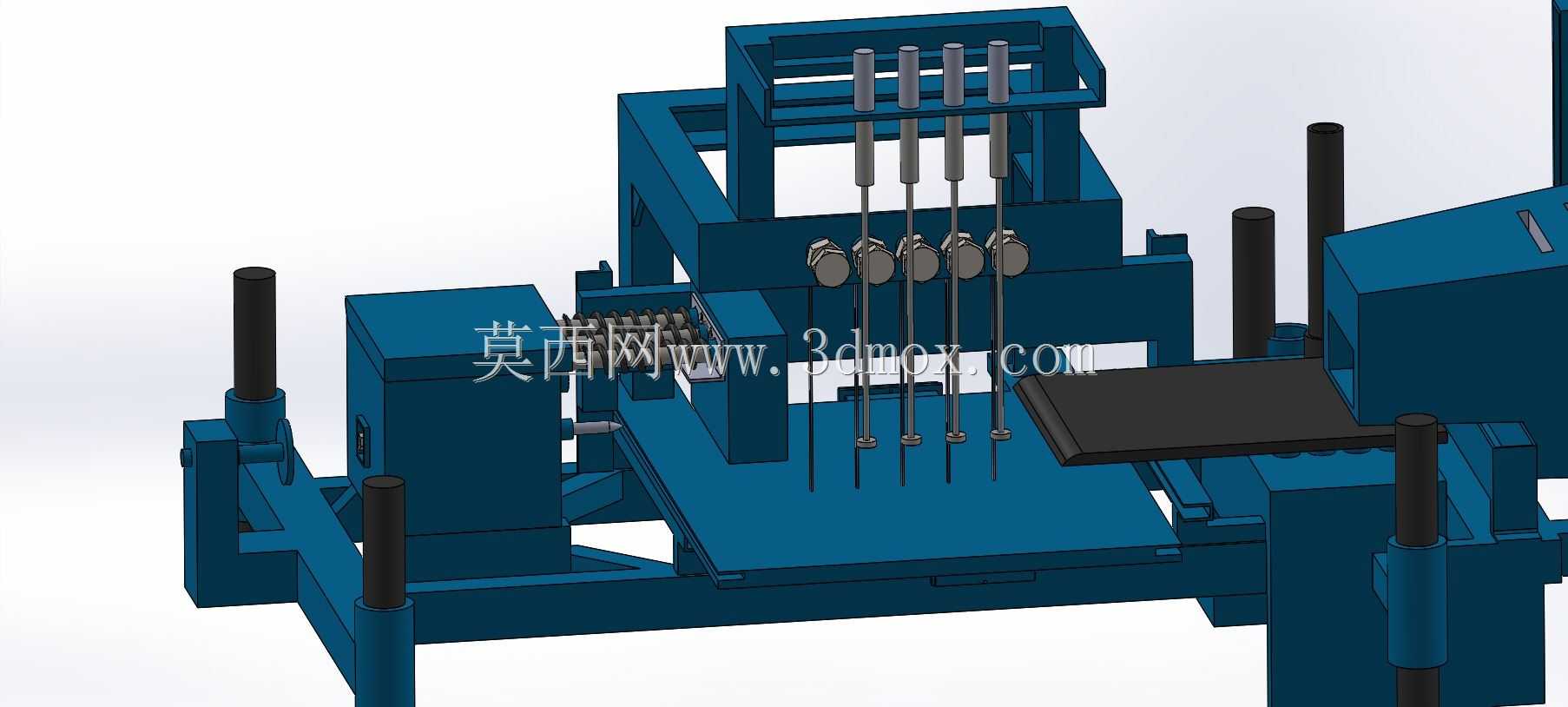

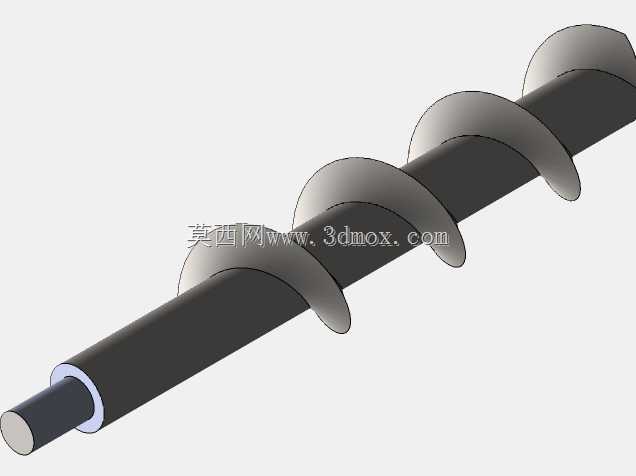

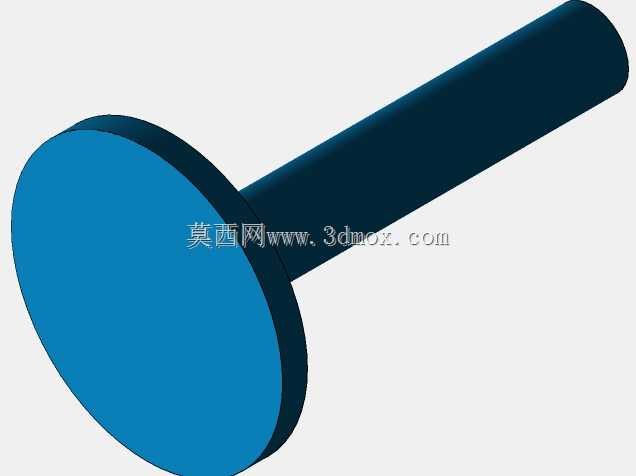

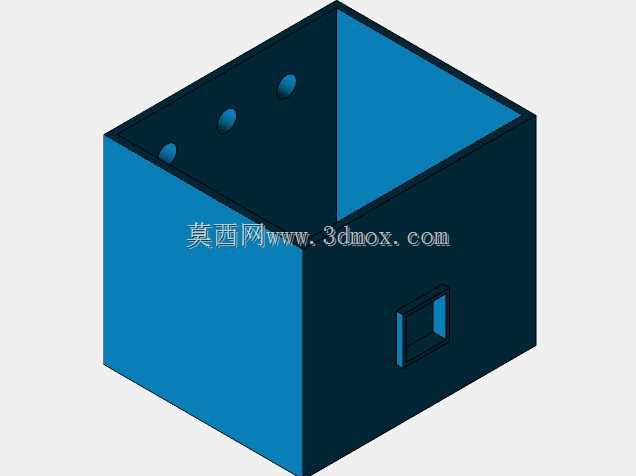

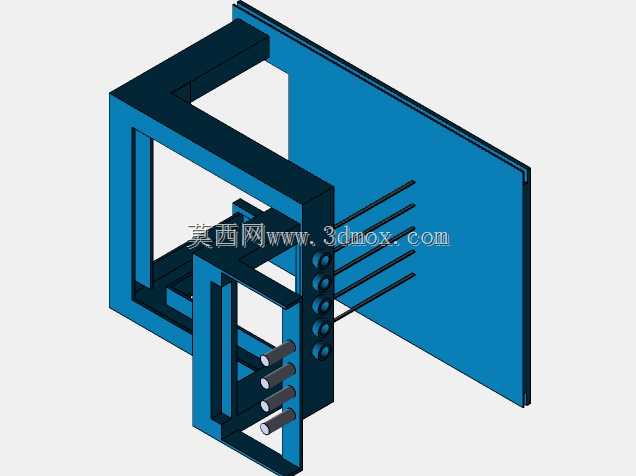

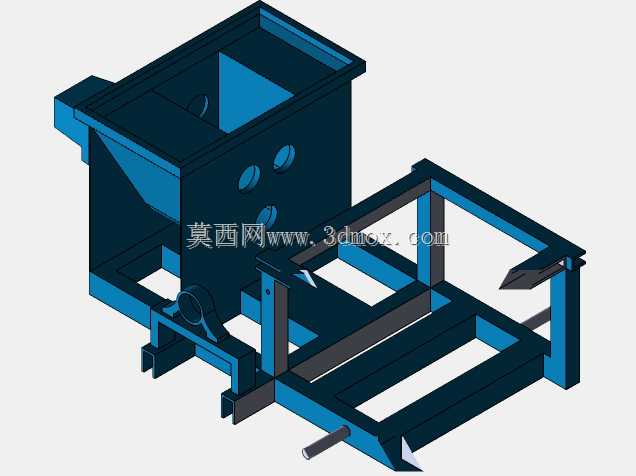

　　原料处理段的搅拌腔体采用圆弧过渡结构，避免粘土与沙子混合过程中出现物料挂壁、积料的问题，搅拌桨叶的排布角度按照物料推进轨迹设计，可在混合沙子与粘土的过程中同步完成注水混合，将原料搅拌至符合压制成型的含水率区间，搅拌腔体的上盖预留了观察口与投料口，投料口的尺寸适配常规人工投料、皮带输送机送料两种上料模式，无需额外改造即可对接不同的上料配套设备。砖坯成型工位的压印机构采用可更换字头设计，可根据生产需求更换不同的标识字头，在砖坯表面压印对应的厂标、规格标识，压头的行程按照标准粘土砖的厚度尺寸设计，下压过程的压力通过传动端的凸轮结构控制，确保每一块砖坯的压制密度均匀，不会出现局部松散、边角缺损的问题。

　　成型后的砖坯通过推送机构自动送出成型工位，可直接对接晾晒转运的托架，减少人工取坯的作业强度。整套设备的外形尺寸按照常规车间的通道宽度、厂房高度设计，整体安装底座采用型钢焊接结构，底座的安装孔位按照水平安装的平面度要求设计，安装时仅需完成基础地面的找平，即可通过地脚螺栓完成设备固定，无需额外制作复杂的混凝土安装基础。设备的所有外露传动部件均预留了安全防护罩的安装位，可配套加装钣金防护罩避免作业过程中人员误触转动部件，符合建材生产车间的安全作业规范。设计过程中对所有易损部件均做了快拆结构设计，搅拌桨叶、压头、传动齿轮等损耗件均可在不拆解主体框架的前提下完成更换，大幅降低设备后期的维护停机时间。设备的润滑点均集中布置在机身外侧，

　　日常保养时无需进入设备底部或狭窄空间即可完成所有润滑点的注油操作，适配砖厂作业人员的日常维护习惯。整套结构的受力部件均通过载荷仿真校核，在满负荷连续作业的工况下，机身框架的形变量控制在允许范围内，不会因长期载荷出现焊缝开裂、结构变形的问题，可适配每天8-16小时的连续生产作业需求。
