布雷顿循环燃气轮机结构设计方案

　　燃气轮机作为动力输出核心装备，广泛应用于分布式能源站调峰供电、油气田增压输送、大型舰船动力驱动等场景，其运行稳定性直接决定整套动力系统的可用率。本次设计围绕空气工质的布雷顿循环逻辑展开，核心思路是匹配压缩段与做功段的通流匹配性，避免出现压气机喘振边界过窄、涡轮前温度分布不均的常见工程问题。

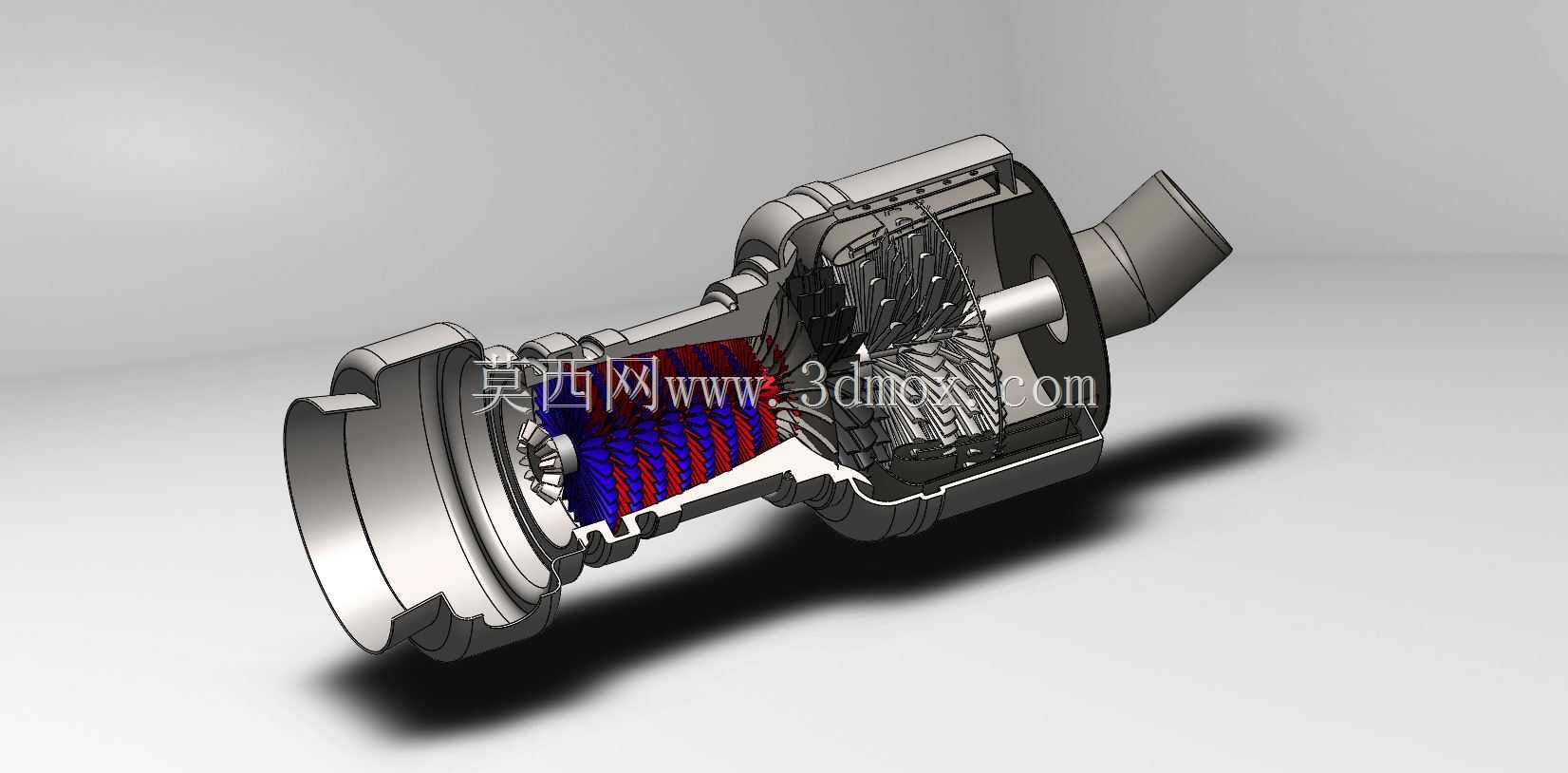

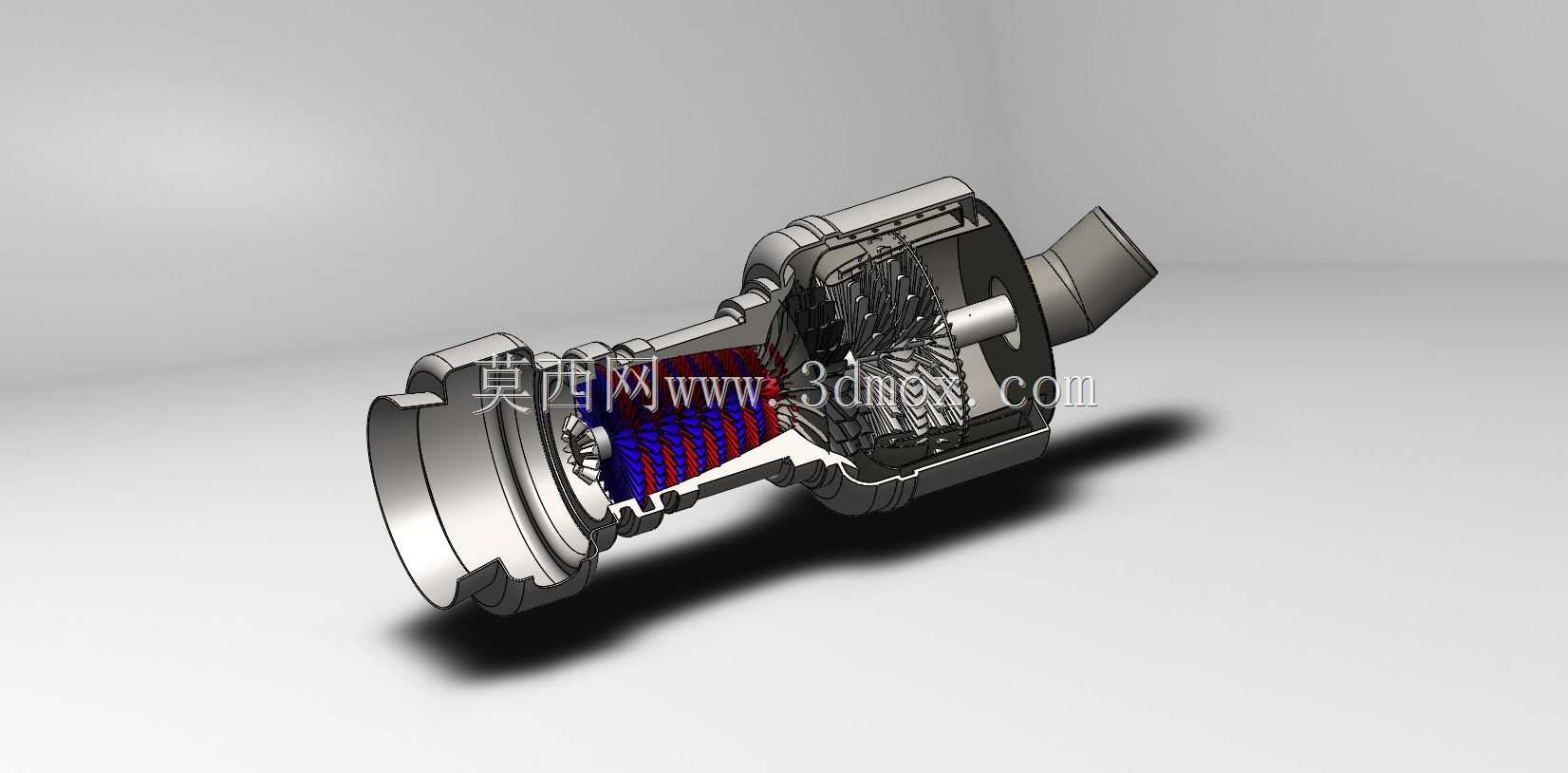

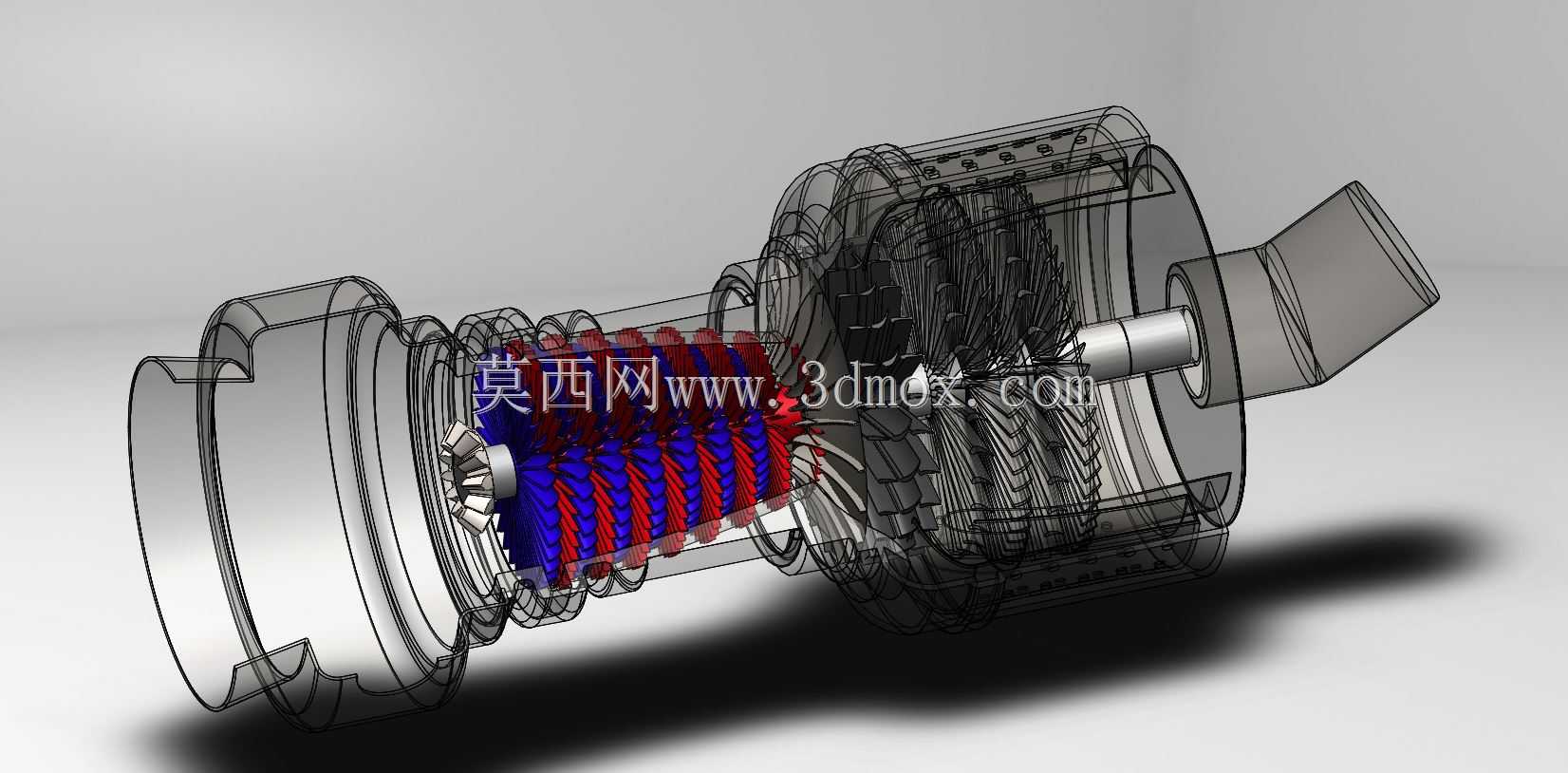

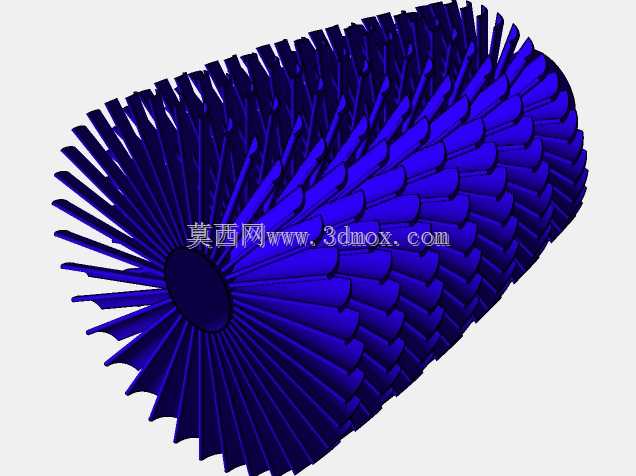

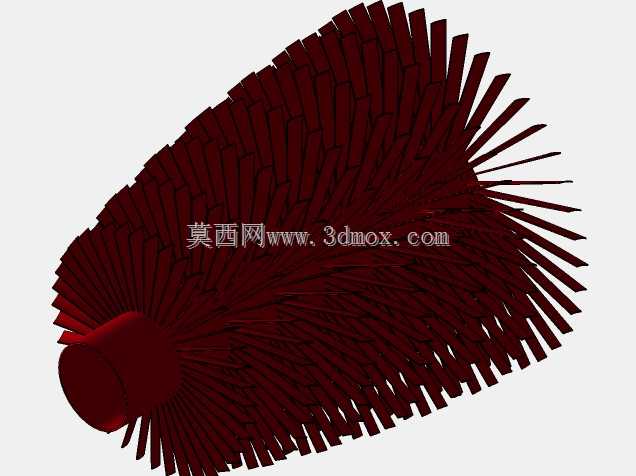

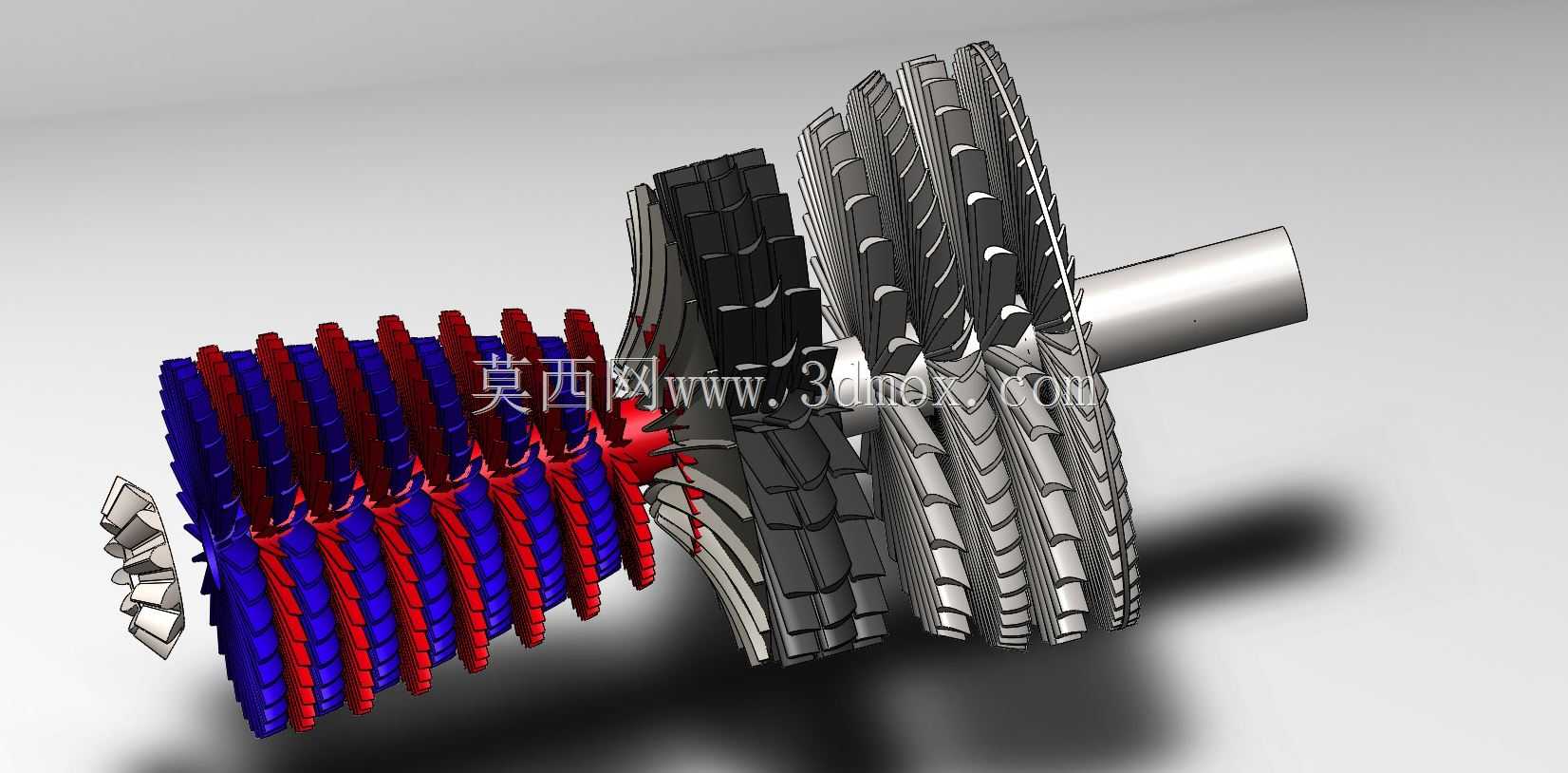

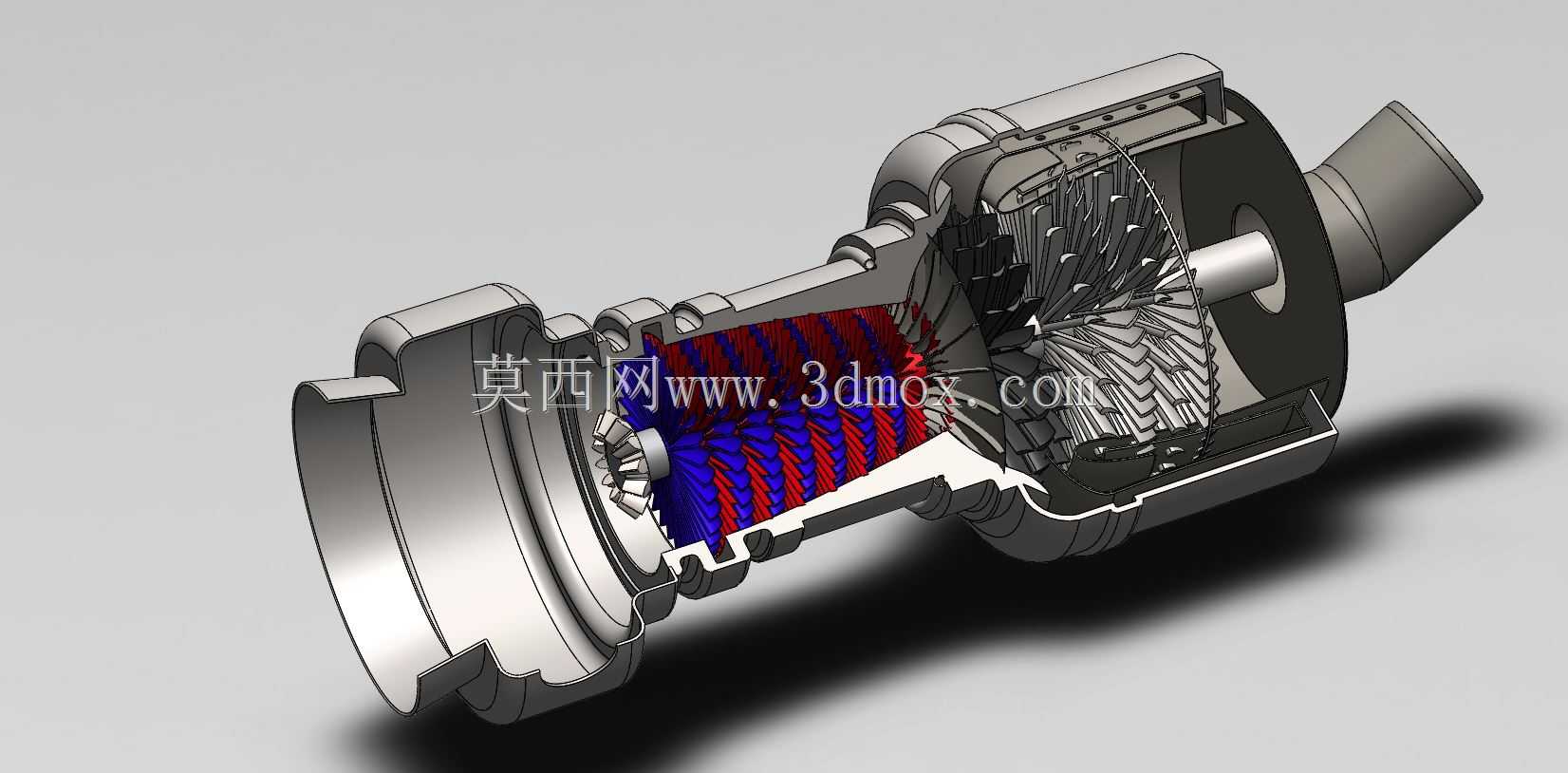

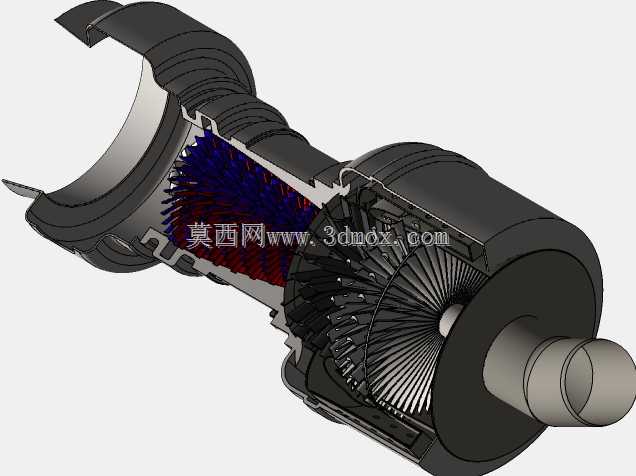

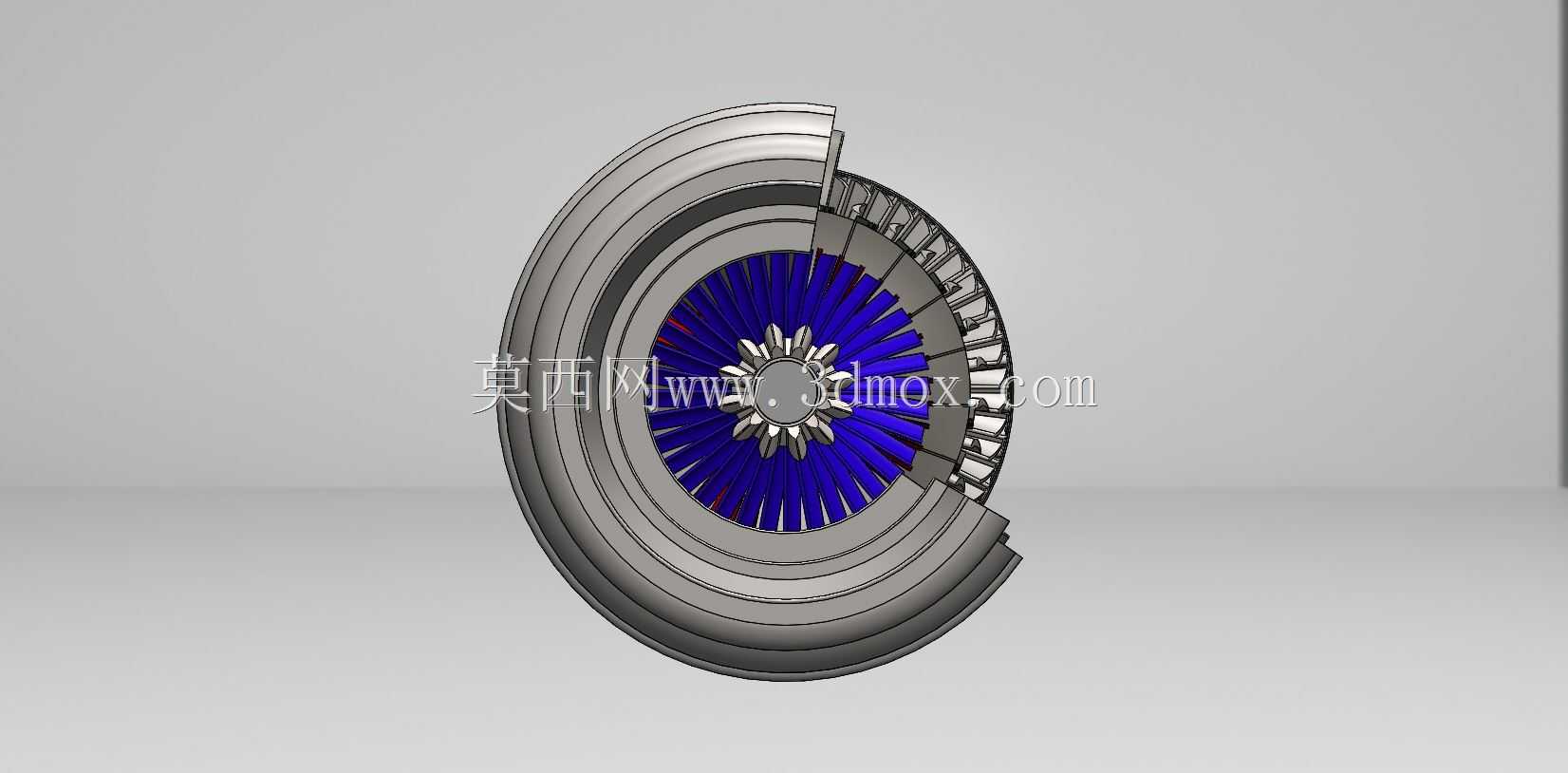

　　从结构布局来看，压气机段采用多级轴流叶片排布，每级叶片的叶型扭转角度沿叶高方向做渐变处理，根部位移约束强化结构强度，顶部叶尖间隙控制在0.2-0.5mm区间，既避免转动过程中与机匣发生碰磨，又能减少叶顶泄漏带来的效率损失。压气机端的凸轮调节机构联动进口导叶，可根据负荷变化实时调整导叶安装角，在低负荷工况下拓宽稳定运行区间，防止发生气流分离导致的喘振故障。

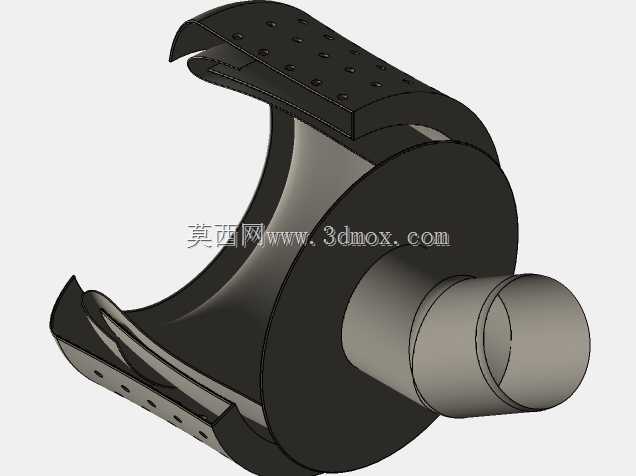

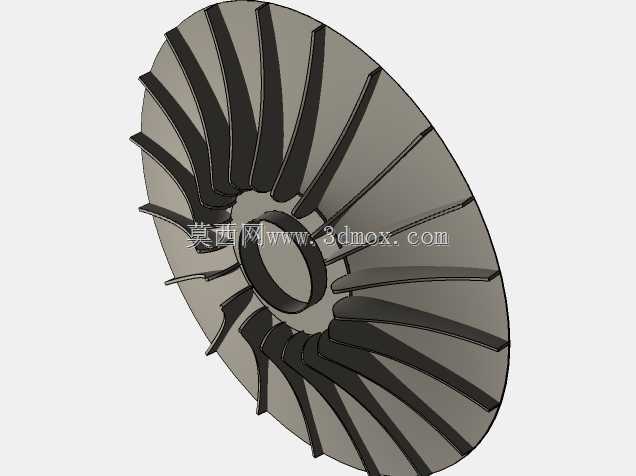

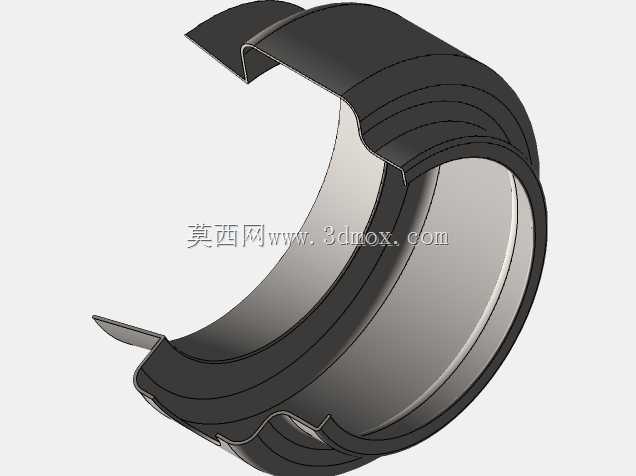

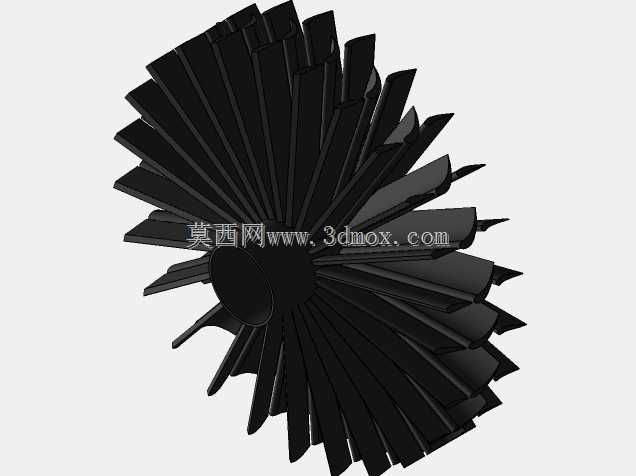

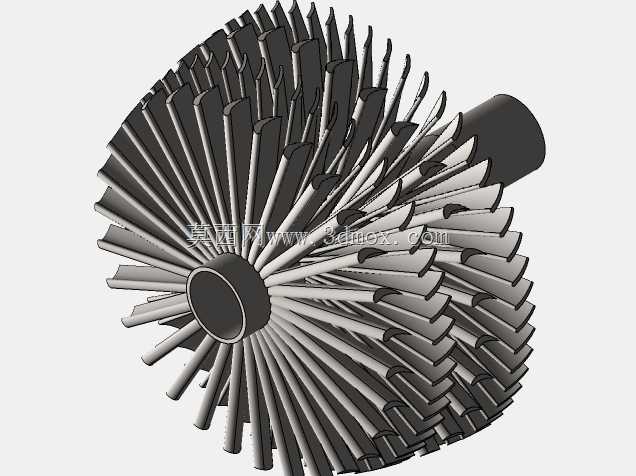

　　燃烧室段采用环管型结构布局，燃料喷嘴沿周向均匀排布，喷射角度与压气机出口气流方向呈15度夹角，保证燃料与高压空气充分掺混，燃烧产生的高温燃气在进入涡轮段前经过整流支板梳理，消除气流旋流偏差，让涡轮进口截面的温度场分布偏差控制在80K以内，避免局部热应力过高导致叶片烧蚀。涡轮段的动叶采用内部冷却通道设计，冷却气流从压气机级间引出，流经叶片内部的蛇形通道后从叶顶气膜孔流出，在叶片表面形成冷却气膜，可承受1200℃以上的持续高温燃气冲刷。

　　安装边界方面，整套设备的底座采用一体化焊接钢结构，地脚螺栓孔位沿轴向对称布置，横向跨距适配常规工业厂房的设备基础预留尺寸，轴向长度预留15%的检修操作空间，可满足现场抽芯检修的作业需求。转子系统采用双支点支撑结构，前支撑为径向推力联合轴承，承受压气机端的轴向推力，后支撑为可倾瓦径向轴承，适配涡轮端高温工况下的热膨胀位移，轴承座与机匣之间设置隔热层，减少高温传导导致的润滑油温过高问题。

　　在性能匹配设计上，压气机的压比设定为12:1，对应空气流量匹配30MW级功率输出需求，涡轮做功段的输出功率约60%用于驱动压气机连续运转，剩余40%作为有效输出功率连接负载端。设计过程中通过CFD流场仿真反复迭代叶型参数，调整叶片表面的压力分布，降低流动损失，整机能效较常规同功率等级机型提升2.3个百分点。有限元分析环节重点校核了叶片在离心力、热应力复合载荷下的应力分布，最大等效应力出现在叶片根部榫头位置，数值低于材料屈服强度的60%，满足长期满负荷运行的疲劳寿命要求。

　　设备的外部管系接口统一布置在机匣侧面，燃料进口、冷却空气引出口、润滑油进出口的法兰压力等级匹配对应管路的设计压力，安装时无需额外改造接口尺寸即可对接现场公用工程系统。机匣采用水平中分面结构，上下半机匣通过精密螺栓连接，中分面密封采用耐高温金属缠绕垫片，在高温工况下仍能保证密封性能，避免燃气泄漏带来的安全隐患。整体结构设计充分考虑了现场运维的便利性，易损件均采用标准化快拆结构，无需专用工装即可完成叶片、喷嘴等部件的更换作业，大幅缩短停机检修时长。
