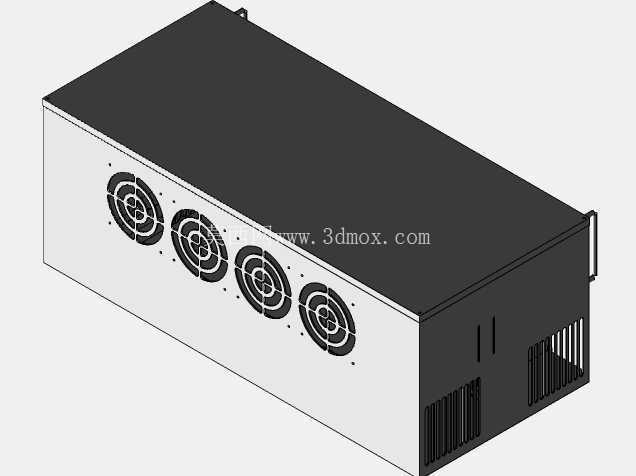

多显卡算力服务器机箱结构设计方案

　　这款多显卡算力服务器机箱的结构设计，核心围绕高密度算力部署场景的实际使用需求展开，区别于常规通用服务器机箱的布局逻辑，在有限的机柜安装空间内实现了15张全高全长计算显卡的容纳能力，同时兼顾双电源冗余配置与标准ATX主板的安装兼容性，适配AI模型训练、本地渲染集群、高密度算力节点搭建等对显卡数量有明确要求的应用场景。

　　从实际安装边界来看，整体机箱尺寸严格遵循19英寸标准机柜的安装规范，深度方向预留了足够的显卡安装余量与走线空间，避免出现长尺寸显卡无法装入、线缆挤压显卡供电接口的常见问题。机箱内部的显卡排布采用沿机箱纵深方向分层固定的方案，从机箱底部的电源安装位开始向上逐层规划显卡安装位，每一层显卡固定位都预留了对应的PCIe转接安装空间，同时在相邻显卡之间保留了符合散热要求的通风间隙，不会因为显卡排布过密导致热量堆积，影响长时间高负载运行的稳定性。

　　内部结构设计上专门规划了独立的走线架区域，将显卡供电线、主板信号线、电源输出线进行分层梳理固定，避免线缆杂乱遮挡通风风道，也能减少后期硬件维护时的线缆排查工作量。走线架的位置避开了显卡散热风扇的进风区域，同时预留了足够的线缆弯折半径，不会出现供电线因为弯折角度过大导致接触不良的问题。机箱侧部的结构设计中，专门集成了控制屏的安装位与显卡固定卡扣结构，控制屏可以实时显示设备运行状态，无需外接显示设备就能查看硬件运行参数；显卡固定卡扣则替代了传统的螺丝固定方式，在显卡安装到位后可以自动卡紧，减少运维时的拆装步骤，同时避免运输过程中显卡因为震动出现松动移位的问题。

　　主板安装区域设置在机箱侧部的独立仓位，和显卡安装区域通过结构件做物理分隔，避免显卡区域的热量直接传导到主板区域，影响主板供电模块与芯片组的运行稳定性。双电源位采用标准冗余电源安装尺寸，支持通用服务器冗余电源的直接替换，电源仓位设置了独立的通风通道，电源散热排风直接导出机箱外部，不会和显卡散热风道形成串扰。

　　在结构强度设计上，显卡安装层的承重结构采用加厚钣金折弯件，每一层显卡固定位都做了加强筋处理，能够承受多张重型显卡的长期重量负载，不会因为长期承重出现钣金变形导致显卡接触不良的问题。机箱外部的安装耳采用标准机柜安装孔位，兼容常规服务器机柜的立柱固定要求，同时在机箱边角做了防撞结构处理，减少运输搬运过程中的磕碰变形风险。

　　从实际使用的角度出发，这款机箱的结构设计完全围绕高密度多显卡部署的痛点做优化，没有冗余的装饰性结构，所有内部空间都服务于硬件安装、散热通风、运维便捷性三个核心需求，既满足了15张显卡的大容量安装要求，也兼顾了长期高负载运行的结构可靠性与后期维护的操作便利性，适配各类需要本地高密度算力部署的工程场景。
