离心式压缩机叶轮结构三维设计

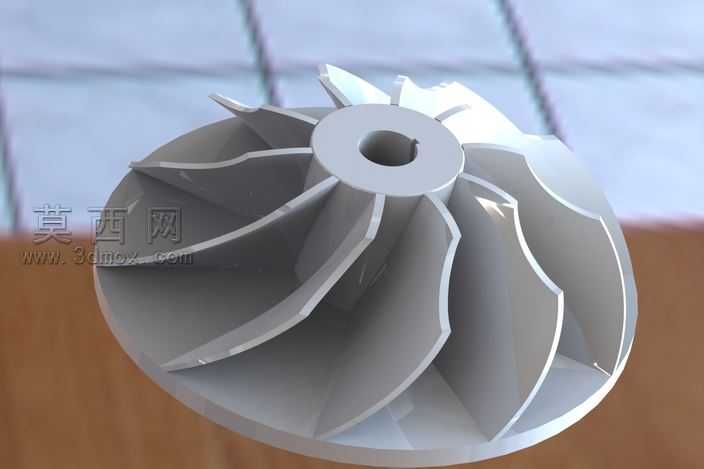

本作品为离心式压缩机核心叶轮部件的三维建模设计，采用专业三维建模软件完成全参数化构建，完整还原了离心压缩机叶轮的真实结构特征。建模过程中首先依据离心压缩机气动设计原理确定叶轮的基础参数，包括轮盘直径、轮毂孔径、叶片数量、叶片进出口安装角等核心尺寸，通过草图绘制完成叶轮子午流道的轮廓线搭建，再利用曲面放样、实体加厚等命令生成叶片的三维实体，叶片采用后弯式三元扭曲造型，能够有效适配气流在叶轮内的流动轨迹，降低流动损失。轮盘与轮毂部分采用回转体特征构建，中心的键槽结构通过拉伸切除命令完成，保证与传动轴的装配匹配性，所有叶片与轮盘、轮盖的连接部位均做了圆角过渡处理，既符合实际加工的工艺要求，也能减少应力集中提升部件结构强度。材质渲染阶段选用金属铝合金材质，还原了叶轮实际加工后的金属质感，通过调整材质的粗糙度、反射率参数，模拟出精密机加工后的表面光泽效果，渲染场景采用柔和的漫反射光照，清晰展现叶片的曲面形态与整体结构细节。设计过程中充分考虑了叶轮的动平衡特性，所有叶片沿圆周方向均布排列，保证旋转过程中的质量分布均匀，同时对叶轮的流道宽度、叶片厚度做了合理优化，兼顾气动性能与结构刚性，整体模型结构完整，尺寸比例协调，可用于离心压缩机的结构展示、装配模拟、工程教学以及后续的仿真分析参考，完整呈现了离心压缩机核心转动部件的设计逻辑与结构特点。
