HP压缩机油MP55型差压控制装置

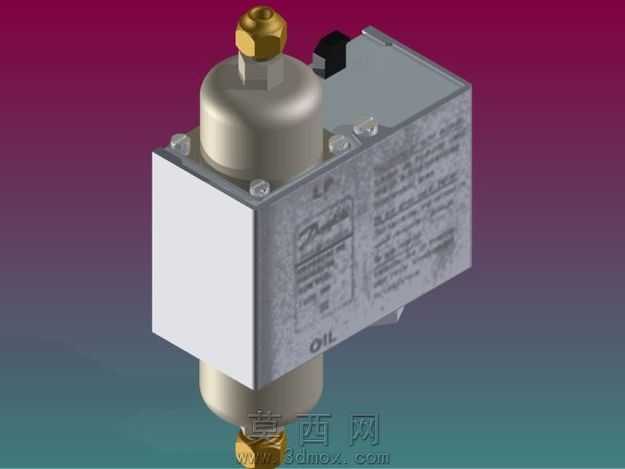

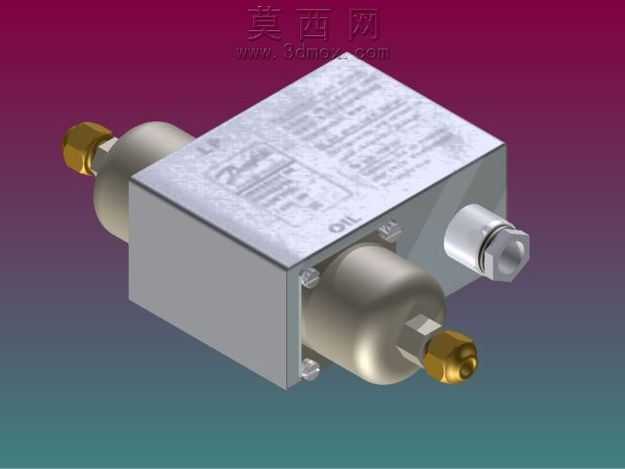

本模型为HP压缩机油MP55型差压控制装置的三维建模成果，建模过程中首先对实物进行结构拆解，将装置划分为压力感应腔体、电气控制盒体、管路连接端、固定安装座四个核心功能模块，逐一完成各部件的特征建模。建模阶段严格遵循实物的尺寸比例，针对顶部的黄铜接头，采用旋转特征结合螺纹扫描完成细节刻画，还原接头的外螺纹结构与六角拧动端的棱角特征；中部的金属蓄压腔体通过圆柱拉伸与圆角过渡处理，模拟金属冲压成型的光滑曲面质感，腔体表面的安装固定孔位按照实际装配位置精准排布，保证孔位的同轴度与间距公差符合装配要求。侧边的电气控制盒体采用长方体拉伸基础特征，对盒体边缘做微小倒角处理还原工业产品的安全边角设计，盒体表面的标识区域通过纹理贴图映射实现，还原实物表面的印刷参数标识效果，盒体顶部的黑色接线端子模块单独建模，还原端子的凸起结构与接线槽细节。底部的管路连接端与顶部接头结构呼应，同样采用金属材质表现，上下接头的中心轴线保持严格同轴，保证装置的管路对接逻辑准确。材质渲染阶段，针对不同部件的物理属性分配对应材质：黄铜接头采用高反射率的金属黄铜材质，调整粗糙度参数模拟使用过程中形成的轻微磨损质感；金属腔体与盒体主体采用哑光铸铝材质，添加细微的颗粒纹理还原铸件表面的质感，盒体表面的标识区域采用低粗糙度的印刷油墨材质，与盒体基底形成质感差异；固定螺丝采用不锈钢材质，还原螺丝头部的十字槽细节与金属高光。模型装配阶段严格按照实物的装配关系完成部件配合，各连接部位的贴合面无错位、无间隙，可清晰展示差压控制器的内部腔体与外部控制模块的连接逻辑，能够直观呈现该装置如何通过感应压缩机油路的进出压差，触发电气控制信号实现油压保护的工作原理，整体模型结构完整，细节还原度高，可用于压缩机配件的结构展示、装配教学以及相关油路保护系统的原理演示场景。
