三角支撑式手动卷筒纸开卷装置

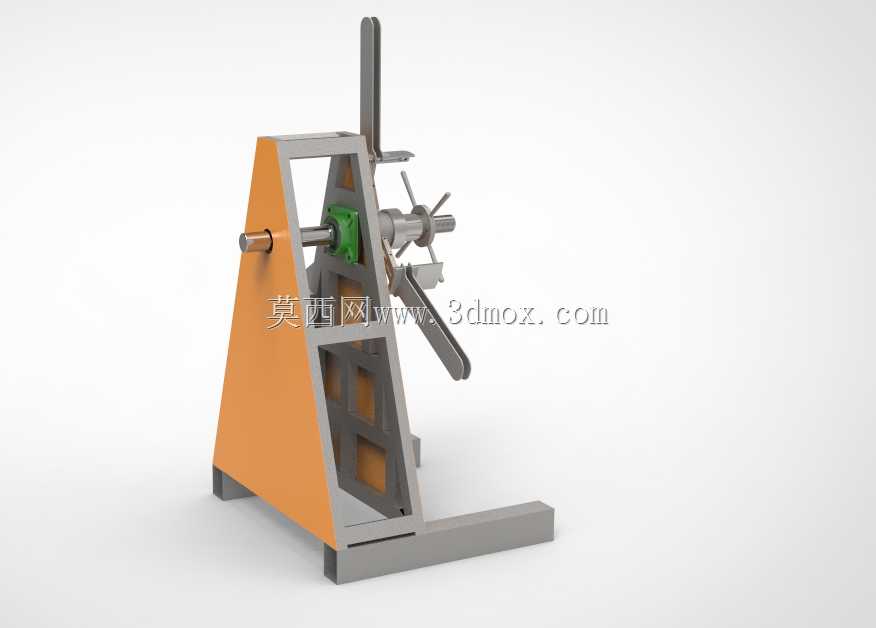

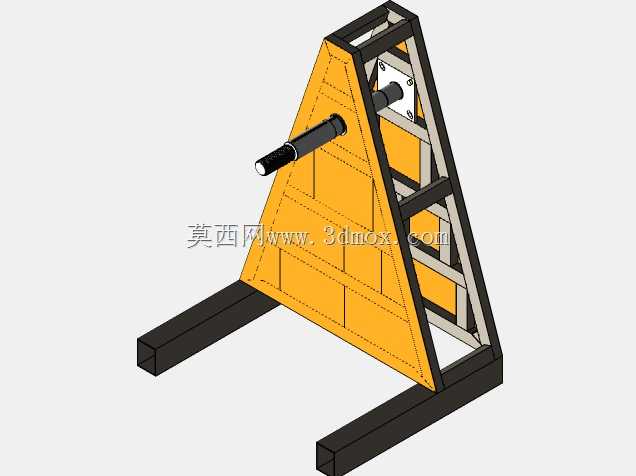

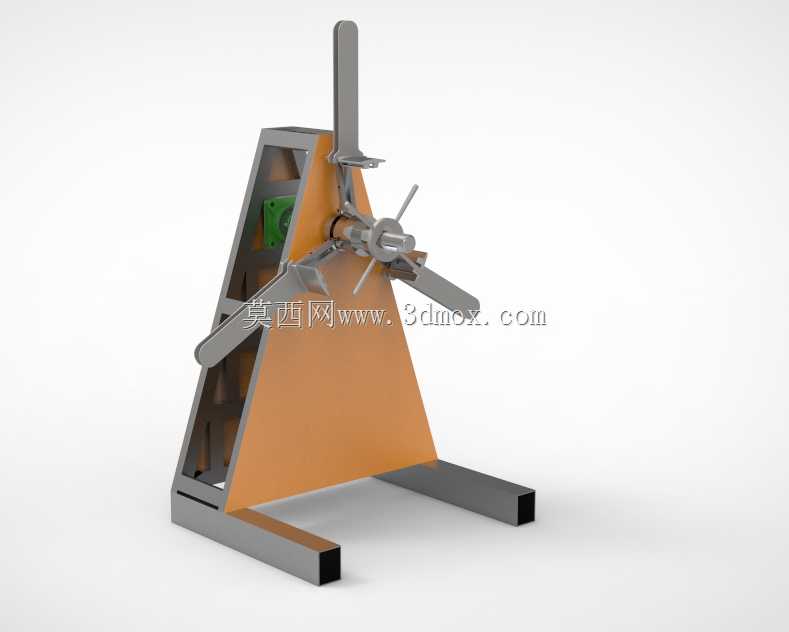

　　在印刷包装、纸品加工、小型手工纸品裁切的作业场景里，这类手动式卷筒纸开卷装置的使用频率并不低，尤其是小批量加工、门店式作业、教学实训场景中，不需要复杂的动力驱动，就能稳定承托纸卷完成放卷动作，适配幅宽不大的常规卷筒纸原料。从结构设计来看，整机采用三角式焊接机架作为承载主体，这种结构的优势很明显，三角形的稳定力学特性可以抵消纸卷转动时的偏摆力矩，底部两根横向延伸的方管支脚直接接触安装地面，不需要额外打膨胀螺栓固定，只要放置在平整的水泥地面或者工作台面上，就能获得足够的支撑稳定性，支脚的长度经过测算，在承托最大额定重量的纸卷时，整机重心始终落在两支脚的支撑边界内，不会出现侧翻风险。

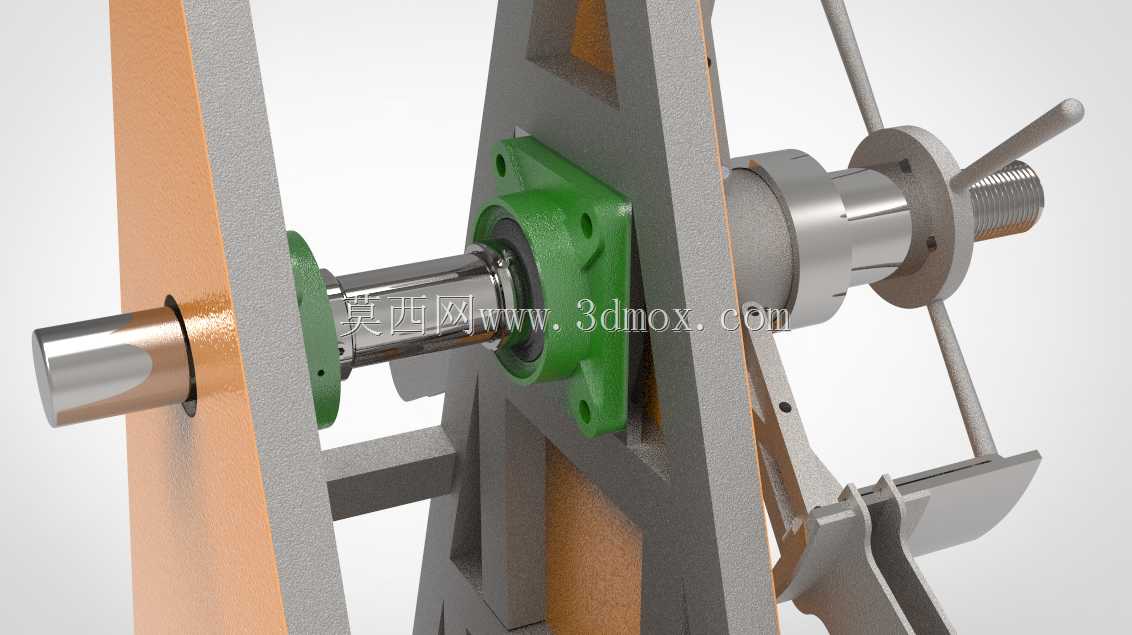

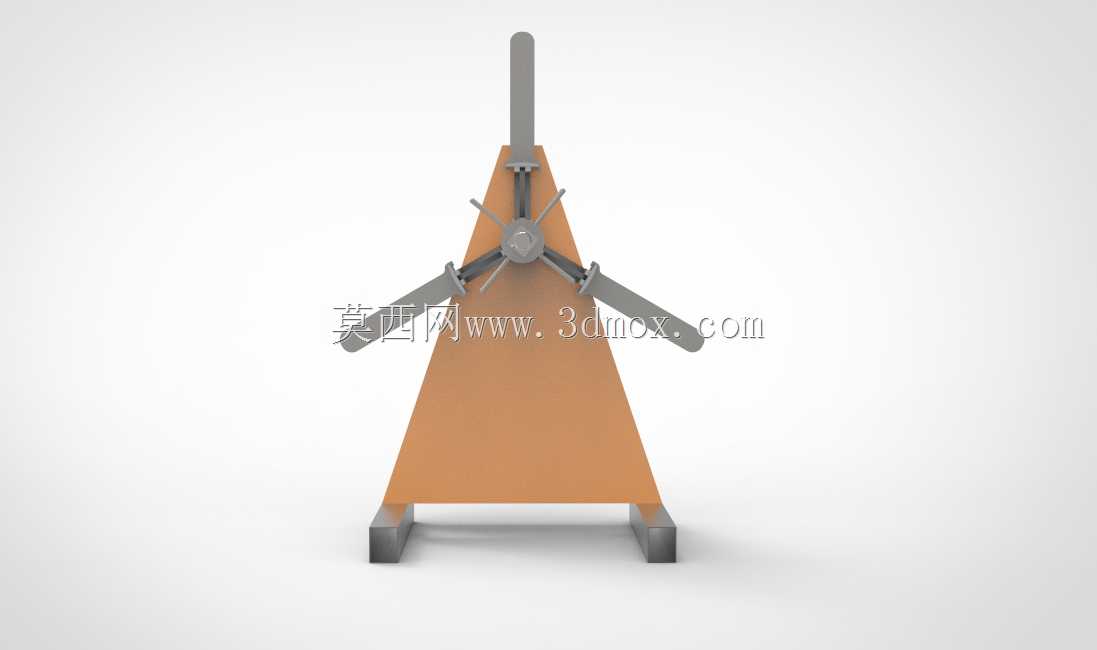

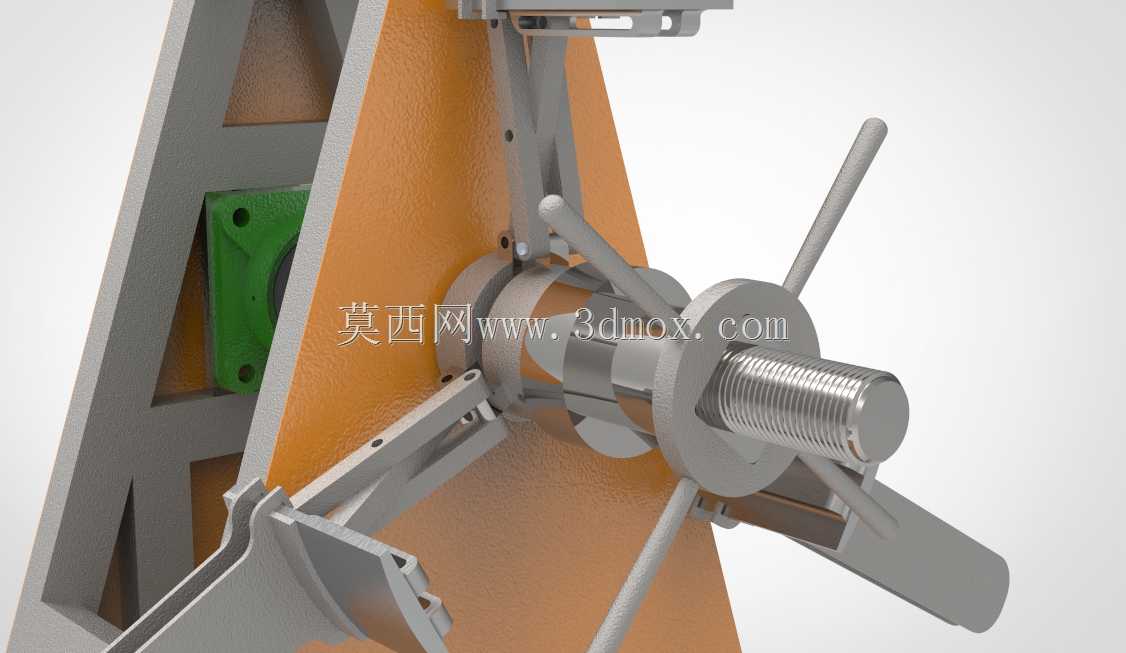

　　机架的主体承力板采用钣金切割折弯成型，内部加焊了横向加强筋，避免长期承托重载纸卷出现板面变形，承力板上预留了芯轴的安装轴承位，芯轴穿过纸卷中心的纸筒后，两端通过快拆式锁止结构固定在机架上，不需要额外的工具就能完成纸卷的更换，操作门槛很低。芯轴的外侧延伸出三爪式的撑紧结构，三个撑爪可以沿着芯轴的径向滑槽滑动，适配不同内径规格的卷筒纸纸芯，撑爪的表面做了滚花处理，增大和纸芯内壁的摩擦力，避免放卷过程中纸芯和芯轴出现相对滑动，导致送料长度出现误差。

　　在芯轴的侧方设置了手动制动压杆，压杆通过铰接座固定在机架侧板上，压杆的端部贴合在纸卷的外圆面上，当需要停止送料的时候，只需要下压手柄，压杆就会靠摩擦力抱死纸卷，避免纸卷因为惯性继续转动导致纸张松散拖曳，这个制动结构没有采用复杂的摩擦片设计，直接利用钣金压杆的接触摩擦力，结构简单可靠，后期维护只需要调整铰接处的扭簧压力就能适配不同重量的纸卷。机架的顶部还设置了竖向的导纸杆，纸张从纸卷引出后先绕过导纸杆，再送入后续的裁切或者印刷工位，导纸杆的表面做了抛光处理，不会刮伤纸张表面，导纸杆的安装座预留了长条形调节槽，可以根据后续设备的进料高度调整导纸杆的伸出长度，保证纸张的引出角度始终保持在合适的张力区间。

　　从安装边界来看，整机的横向占地宽度不超过八百毫米，纵向深度不超过六百毫米，整体高度在一米左右，不需要占用太大的作业空间，甚至可以直接放置在常规的工业工作台面上使用，适配小型加工车间的紧凑布局。整机的所有钣金构件都采用了折弯焊接工艺，没有复杂的铸造件，加工难度低，普通的钣金加工厂就能完成所有构件的加工，装配的时候只需要配合普通的螺栓紧固件就能完成整机组装，不需要专用的装配工装。在功能设计上，这款开卷装置同时支持自动放卷和手动操作两种模式，当后续设备带有拉料动力的时候，纸卷会在纸张的拉力作用下被动转动完成放卷，制动压杆会提供合适的阻尼力，避免纸卷转速过快导致纸张松垮；当手动拉料作业的时候，操作人员只需要拉动纸张，就能带动纸卷转动，需要停止的时候压下制动杆即可，操作逻辑非常直观，不需要对操作人员进行专门的培训就能上手。

　　考虑到纸品加工场景中可能存在的纸屑粉尘问题，整机的转动部位都采用了开放式的轴承安装结构，纸屑不会堆积在轴承缝隙里造成卡滞，日常清理只需要用压缩空气吹扫就能完成维护，不需要拆解轴承部位。芯轴的快拆结构设计也考虑了频繁换卷的需求，只需要扳动芯轴端部的锁止手柄，就能抽出芯轴更换新的纸卷，整个换卷过程不超过一分钟，能有效减少小批量多规格加工时的换卷辅助时间。机架的表面采用了喷塑处理，既可以防止车间环境中的潮气导致钣金锈蚀，也不会像喷漆表面那样容易被纸张刮掉漆皮污染纸面，适配纸品加工的洁净作业要求。
