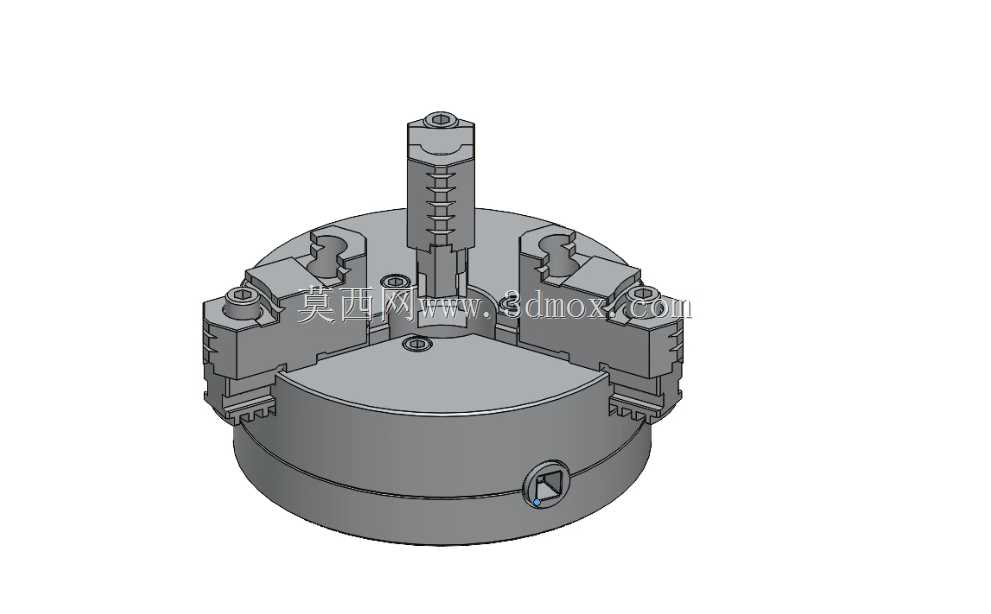

CA6140车床用三爪自定心卡盘结构

　　在普通卧式车床的切削加工场景里，主轴端部的装夹部件直接决定了回转类零件的加工精度与装夹效率，这款适配CA6140车床的三爪卡盘，是车床主轴端最核心的通用夹具单元，日常承担轴类、盘类、套类等回转体工件的装夹定位工作。从实际加工场景来看，不管是小批量维修车间的单件修配，还是常规机加工段的中小批量零件生产，这类三爪卡盘都能覆盖绝大多数回转件的装夹需求，不需要额外制作专用夹具，就能实现工件的快速装夹找正。

　　从功能特性上看，该卡盘采用三爪同步联动的结构逻辑，三个卡爪通过盘体内的平面螺纹传动实现同步径向移动，装夹工件时能够自动完成定心动作，不需要操作人员反复打表找正工件的回转中心，对于同轴度要求在普通加工精度范围内的零件，装夹效率比四爪单动卡盘提升60%以上。卡爪采用可换式结构设计，既可以配置正爪装夹直径较大的盘类工件外圆，也可以反装卡爪撑持工件内孔，适配不同装夹形式的加工需求，卡爪的夹持面加工有细密的防滑齿纹，能够在切削载荷作用下提供足够的夹持摩擦力，避免工件在车削过程中出现打滑移位的问题。卡盘侧部设计有四方扳手孔，配套标准卡盘扳手即可驱动内部螺纹副实现卡爪的开合，操作力矩传递直接，操作人员施加较小的力就能获得足够的夹持力，适配常规钢件、铸铁件、有色金属件的车削加工载荷要求。

　　从设计思路层面拆解，这款卡盘的整体结构遵循机床附件的通用化设计标准，盘体采用高强度铸铁整体铸造后经时效处理，消除铸造内应力避免长期使用出现变形，盘体的安装连接端完全匹配CA6140车床主轴的端部连接尺寸，安装时可以直接通过主轴端的连接法兰实现定位锁紧，不需要额外加工过渡连接盘，安装基准面的形位公差严格控制，保证卡盘安装后自身的回转精度满足车床的加工精度要求。内部的平面螺纹传动副经过淬硬处理，表面硬度达到HRC45以上，能够承受长期反复装夹带来的磨损，延长卡盘的整体使用寿命，三个卡爪的导向槽与盘体上的导轨配合间隙经过合理设计，既保证卡爪移动顺畅无卡滞，又能控制配合间隙在合理范围，避免装夹工件后出现卡爪晃动影响定心精度。

　　关于安装边界与尺寸适配，该卡盘的外径尺寸适配CA6140车床的主轴中心高参数，卡盘回转时不会与床身、刀架等部件产生运动干涉，卡盘的最大夹持直径、最小夹持直径范围覆盖CA6140车床常规加工的零件尺寸区间，装夹工件后整体回转惯量与主轴驱动能力匹配，不会出现主轴启动、制动时过载的问题。卡盘的端面安装孔位、止口尺寸完全对应CA6140主轴法兰的连接标准，安装时只需清理干净主轴端面与卡盘连接止口的杂物，按照对角紧固的顺序拧紧连接螺栓，就能保证卡盘的安装精度，不需要额外修配连接面。在实际使用过程中，这类三爪卡盘需要定期清理卡爪缝隙内的切屑，定期向内部传动副注入润滑脂，避免切屑卡滞导致卡爪移动不畅，长期使用出现定心精度下降时，可以通过修磨卡爪的夹持面来恢复装夹精度，维护成本较低，是普通卧式车床不可或缺的核心配套夹具。
