中型冷藏卡车车厢用重载拖车大铰链结构

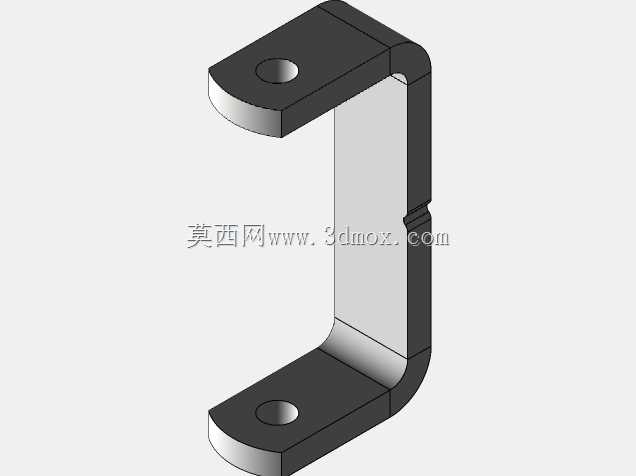

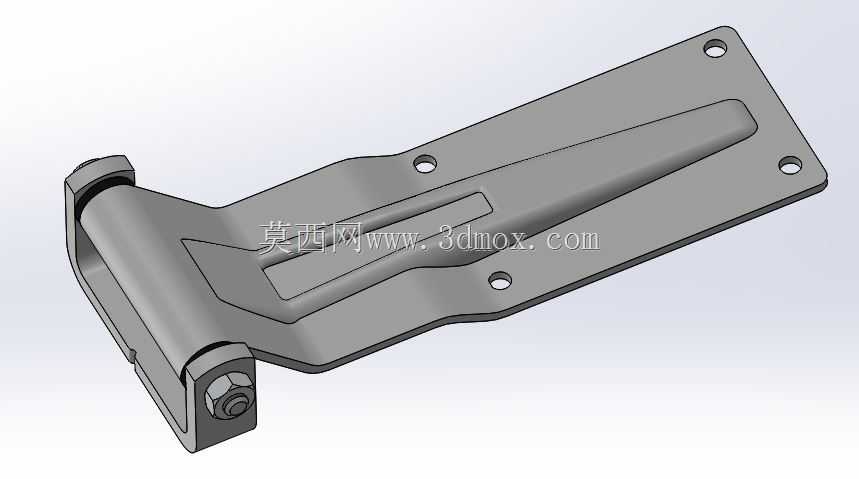

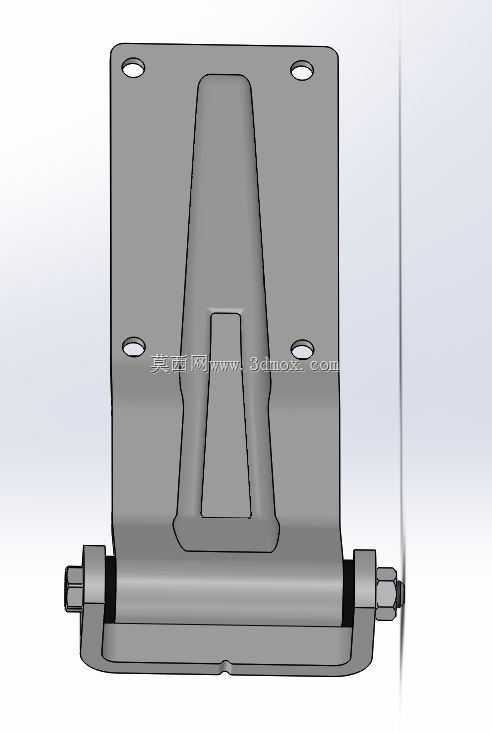

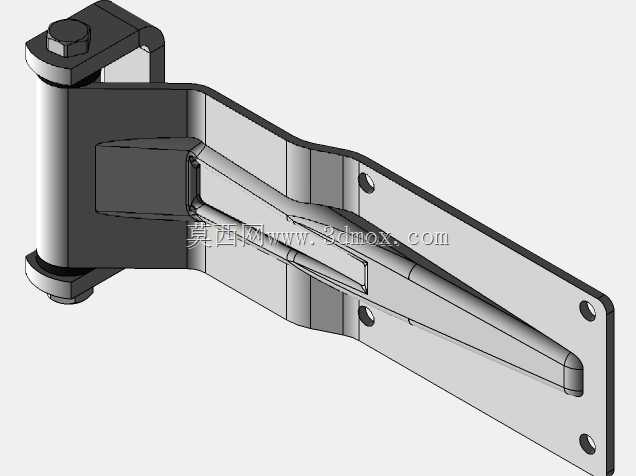

　　在公路冷链运输领域，中型冷藏卡车的车厢门体连接可靠性，直接决定了冷链运输过程中的货损率与运营效率，这款大铰链正是针对该场景开发的重载连接部件。从实际装车工况来看，冷藏车长期在高低温交变、高湿、甚至带有融雪盐腐蚀的环境下运行，普通薄板铰链很容易出现锈蚀变形、销轴窜动、门板下沉漏冷的问题，这款铰链在结构设计阶段就针对性做了强化。首先看安装基座部分，整体采用冲压加局部加强筋的结构，基座上分布四个安装孔，孔位间距匹配中型冷藏车车厢侧围的预埋钢衬位置，安装时可以直接通过螺栓穿透厢板与衬钢锁紧，不需要额外在厢体内部焊接支架，大幅降低现场改装的施工难度；基座表面的纵向加强筋从销轴座位置一直延伸到基座最远端，在不增加整体板材厚度的前提下，

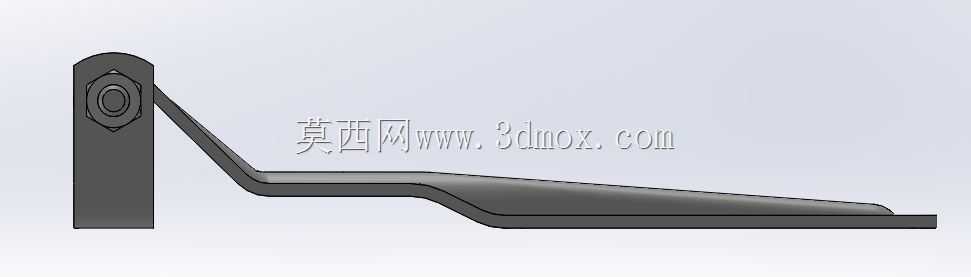

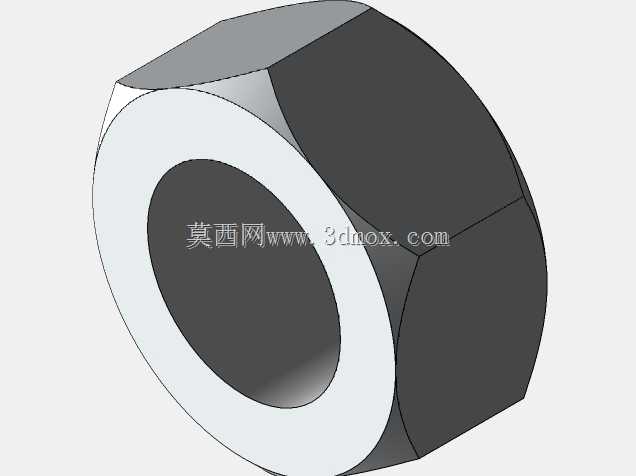

　　将基座的抗弯曲刚度提升了40%以上，即使长期承受150kg以上的门体重量，也不会出现基座翘曲变形的问题。销轴连接部分采用了卷边包轴的结构，销轴两端做了墩头处理，配合端部的锁紧螺母，完全避免了车辆行驶过程中震动导致的销轴窜出脱落问题；铰链的转动副预留了0.15mm的配合间隙，既可以保证-30℃的低温环境下铰链不会因为凝冰冻住无法转动，也不会因为间隙过大导致门体晃动。和普通厢式货车铰链不同，这款铰链的转动页片做了异形折弯处理，当厢门开启到270度时，页片可以完全贴靠在车厢侧围外板上，不会出现铰链突出刮蹭月台或者装卸货物的情况，这一点在商超配送的狭窄月台场景下实用性极强。从安装边界来看，铰链基座的总长度控制在280mm，宽度90mm，

　　销轴座的回转半径控制在35mm，安装后突出厢体外表面的高度不超过42mm，完全符合道路车辆外廓尺寸的相关要求，不会因为加装铰链导致车辆外廓超限。在材料选型上，主体采用高强度冷轧钢板冲压成型，表面做了电泳加喷塑的双层防腐处理，盐雾测试时长可以达到720小时以上，完全适应沿海地区高盐雾、北方冬季撒融雪剂的恶劣使用环境；销轴部分采用45号钢调质处理，表面镀硬铬，硬度达到HRC45以上，长期转动磨损量极小，正常使用情况下10年不需要更换销轴。很多改装厂在选用冷藏车铰链时容易忽略铰链的承重冗余，实际上冷藏车厢门内部填充了聚氨酯发泡材料，加上门封条、门锁的重量，单扇门的重量往往比同尺寸普通厢式货车门重30%以上，如果选用承重不足的铰链，

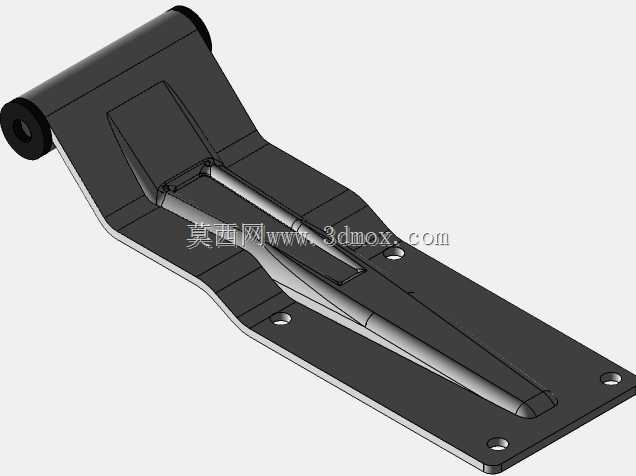

　　使用两三年就会出现门体下沉、门封条压合不严漏冷的问题，直接导致冷链运输过程中车厢温度波动，造成生鲜、冻品的货损。这款铰链的单页额定承重可以达到80kg，单扇门安装三个该型号铰链，总承重冗余可以达到60%，即使车辆长期在颠簸路面行驶，也能保证门体的位置精度，让门封条始终保持均匀的压缩量，保证车厢的密封隔热性能。另外在细节设计上，铰链的所有外露棱边都做了R2以上的圆角处理，安装和使用过程中不会划伤操作人员的手部，页片和基座的配合面做了微凸的点接触设计，避免长期使用后接触面积尘积水导致锈蚀粘连，保证铰链转动始终顺畅。从三维建模的角度来看，这个零件的建模难点在于卷边销轴座的成型工艺还原，以及加强筋的拔模角度处理，建模时需要充分考虑冲压工艺的可行性，加强筋的拔模角度控制在1度，根部R角不小于3mm，避免冲压过程中出现应力集中导致的开裂问题；安装孔的位置度公差控制在0.2mm以内，保证同批次铰链的安装互换性，不需要现场扩孔调整。
