轻型冷藏货运卡车箱体结构设计

　　在城配冷链运输、短途生鲜转运以及小型保温货运场景中，这类轻型卡车箱体的结构合理性直接决定了运营效率与货物损耗率。不同于重型半挂冷藏箱的大容积设计，该类箱体适配轻卡二类底盘，整体安装边界严格匹配常规蓝牌轻卡的车架安装孔位，宽度控制在2.1米以内，箱体长度适配3.8米到4.2米的主流轻卡货厢尺寸，高度不超2.4米以满足城市道路限高要求，同时保证内部有效载货高度不低于1.8米，满足人工装卸的直立操作需求。

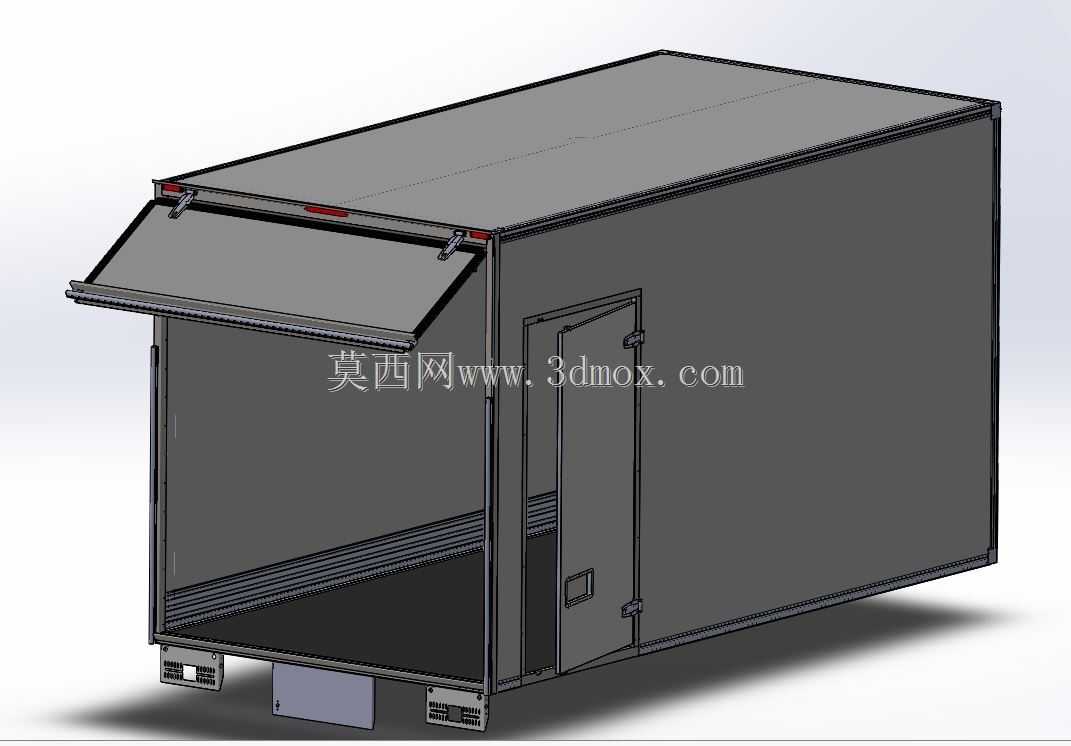

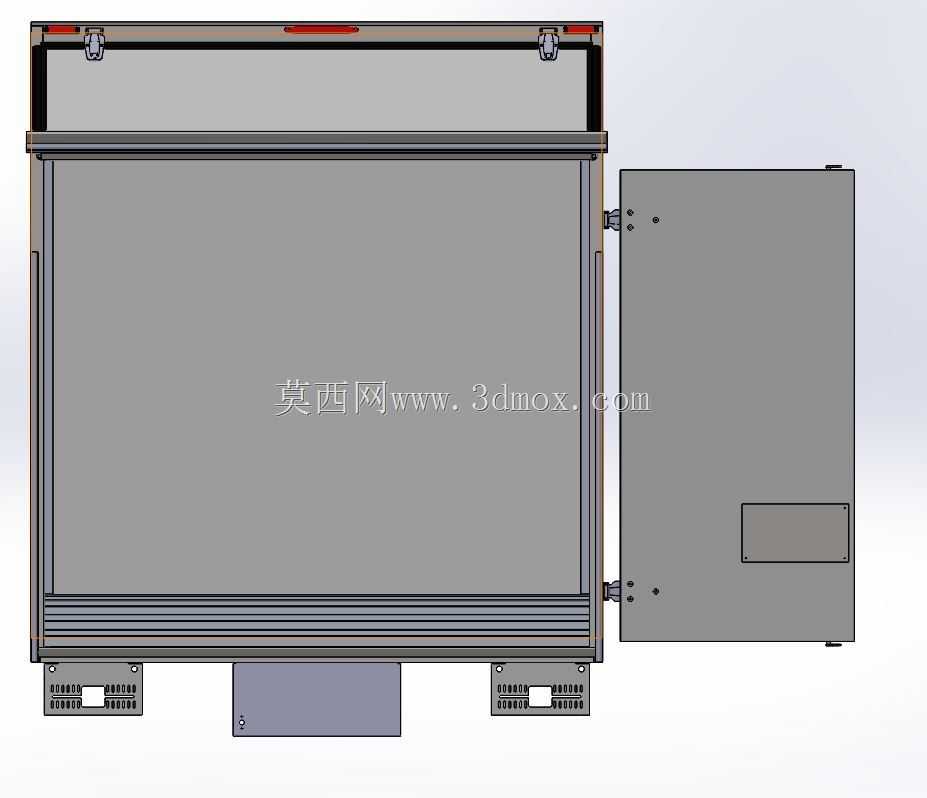

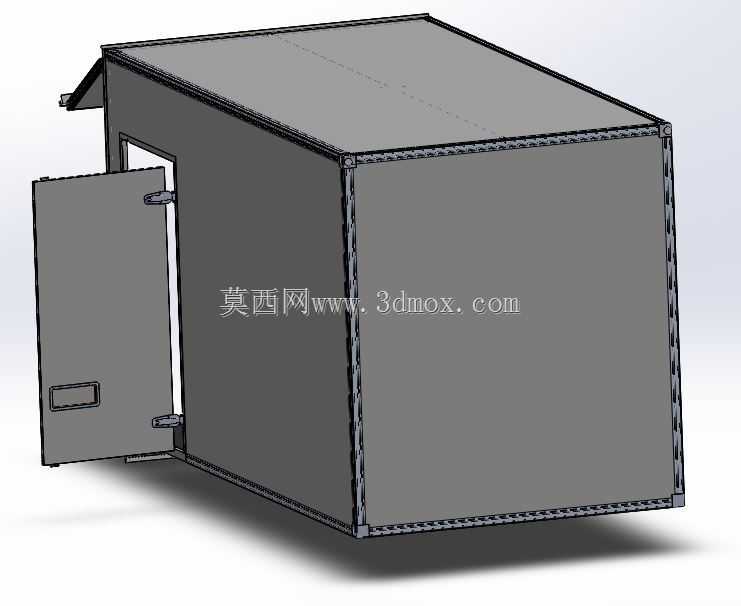

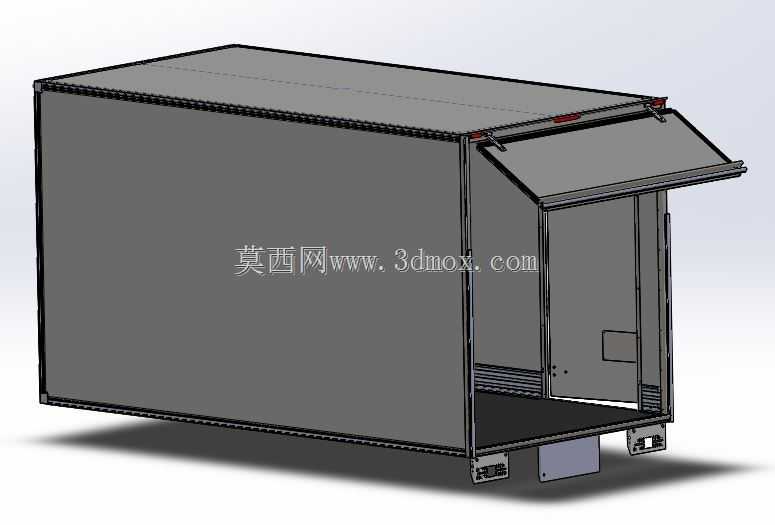

　　从功能设计层面来看，箱体侧部设置上翻式翼开门，开启后可形成无遮挡的侧向装卸通道，适配月台快速装卸、路边散货分拣等场景，翼门采用气弹簧辅助支撑结构，开启角度可达85度，开启后不会占用侧向过多空间，同时在翼门与箱体框架的贴合处设置整圈密封胶条，关闭后可实现防水、防尘以及保温层的密封衔接，避免冷量流失。箱体侧部设置单开人员进出小门，小门位置靠近箱体前端，小门内侧设置台阶结构，方便配送人员在运输途中快速进入箱体内部取货，无需完全开启大尺寸货门，减少冷量外泄的同时提升配送效率，小门同样配备双层密封结构与压紧式门锁，保证关闭后的密封性。

　　箱体主体采用框架式承载结构，外部蒙皮为玻璃钢板材，内部填充高密度聚氨酯保温层，保温层厚度达到80mm，可满足-18℃到常温区间的温控运输需求，框架采用矩形钢管焊接成型，所有焊接位置做防锈防腐处理，底部框架设置与底盘大梁连接的固定支座，支座位置预留调节余量，可适配不同品牌轻卡底盘的安装孔距偏差。箱体底部铺设防滑铝合金花纹底板，底板下部设置排水槽与排水口，可及时排出箱体内的冷凝水，避免积水浸泡货物或者腐蚀底板结构。

　　设计过程中重点考量了箱体的自重控制，在保证结构强度满足GB1589规定的载货强度要求前提下，通过优化框架管材壁厚、采用轻量化蒙皮材料，将整箱自重控制在450kg以内，相比同容积传统钢制箱体减重20%左右，可有效提升车辆的额定载货质量。翼门的铰链位置做了加强处理，铰链采用不锈钢材质，避免长期户外使用出现锈蚀卡滞，翼门关闭后设置多点锁止结构，车辆行驶过程中不会因为颠簸出现门体松动、漏冷的问题。箱体顶部做圆弧过渡处理，可降低车辆行驶过程中的风阻，同时避免顶部积水积雪，顶部边缘设置示廓灯安装位，符合道路行驶的安全规范要求。

　　箱体前端下部预留制冷机组安装位置，安装位的尺寸匹配常规小型冷藏机组的安装边界，同时在箱体内部预留冷风循环风道的安装空间，风道沿箱体顶部两侧布置，可保证箱体内温度均匀性，避免局部温度过高导致货物变质。箱体内部侧壁设置货物固定挂点，挂点沿侧壁纵向间隔500mm布置，可通过绑带固定货物，避免运输过程中货物倾倒碰撞箱体结构或者损坏门体密封。

　　从安装适配角度来看，该箱体的所有外部附件都采用内嵌式安装，包括门锁、铰链、灯具等部件，不会超出箱体的外轮廓尺寸，避免车辆行驶过程中出现刮擦，同时箱体下部设置侧防护与后防护的安装支座，可直接安装标准合规的防护装置，满足车辆上牌的年检要求。箱体后部可根据使用需求选装对开式后门或者上翻式尾门，框架结构预留了对应的安装接口，无需对主体框架做二次修改即可完成不同门体的适配，提升了产品的通用化程度，可覆盖不同用户的使用需求。
