三十五立方立式不锈钢乙醇承压储罐

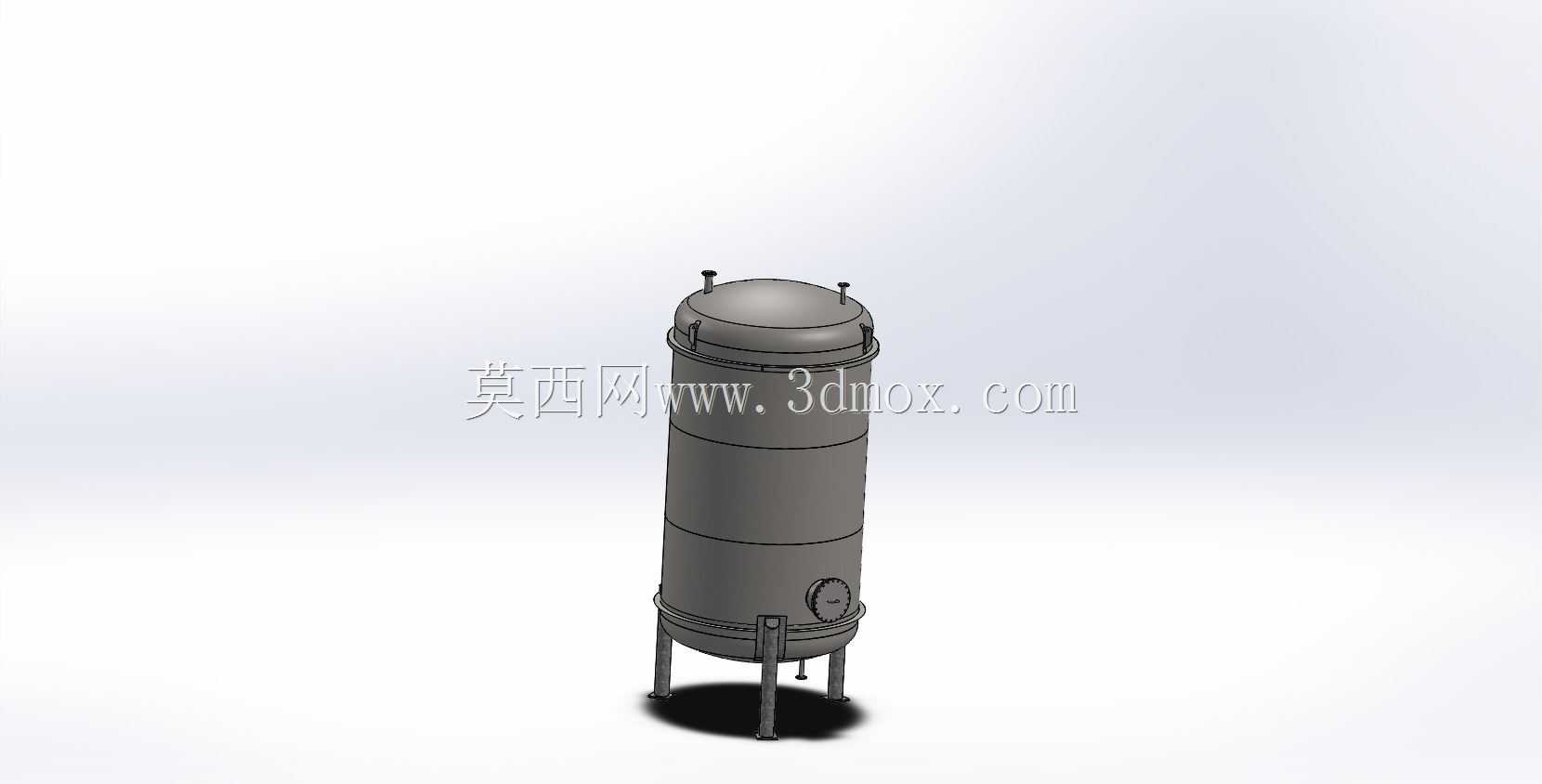

　　这套立式罐体结构面向乙醇等低粘度、易挥发液体的车间暂存与工序间周转场景，常见于精细化工、制药原料区、食品添加剂生产以及溶剂回收配套系统。设备以直立圆筒作为主体容腔，顶部采用椭圆封头收拢，底部同样以封头过渡，并通过三根均布支腿将筒体抬离地面，使底部排液口、检修空间和地坪管线能够合理布置。与卧式储罐相比，立式方案在相同占地范围内能够提供更高的有效液位，适合厂房平面紧张但层高允许的区域；罐体下部离开地面后，排污、排净和管道对接不必额外开挖地坑，日常巡检也能直接观察底部焊缝与支腿受力状态。

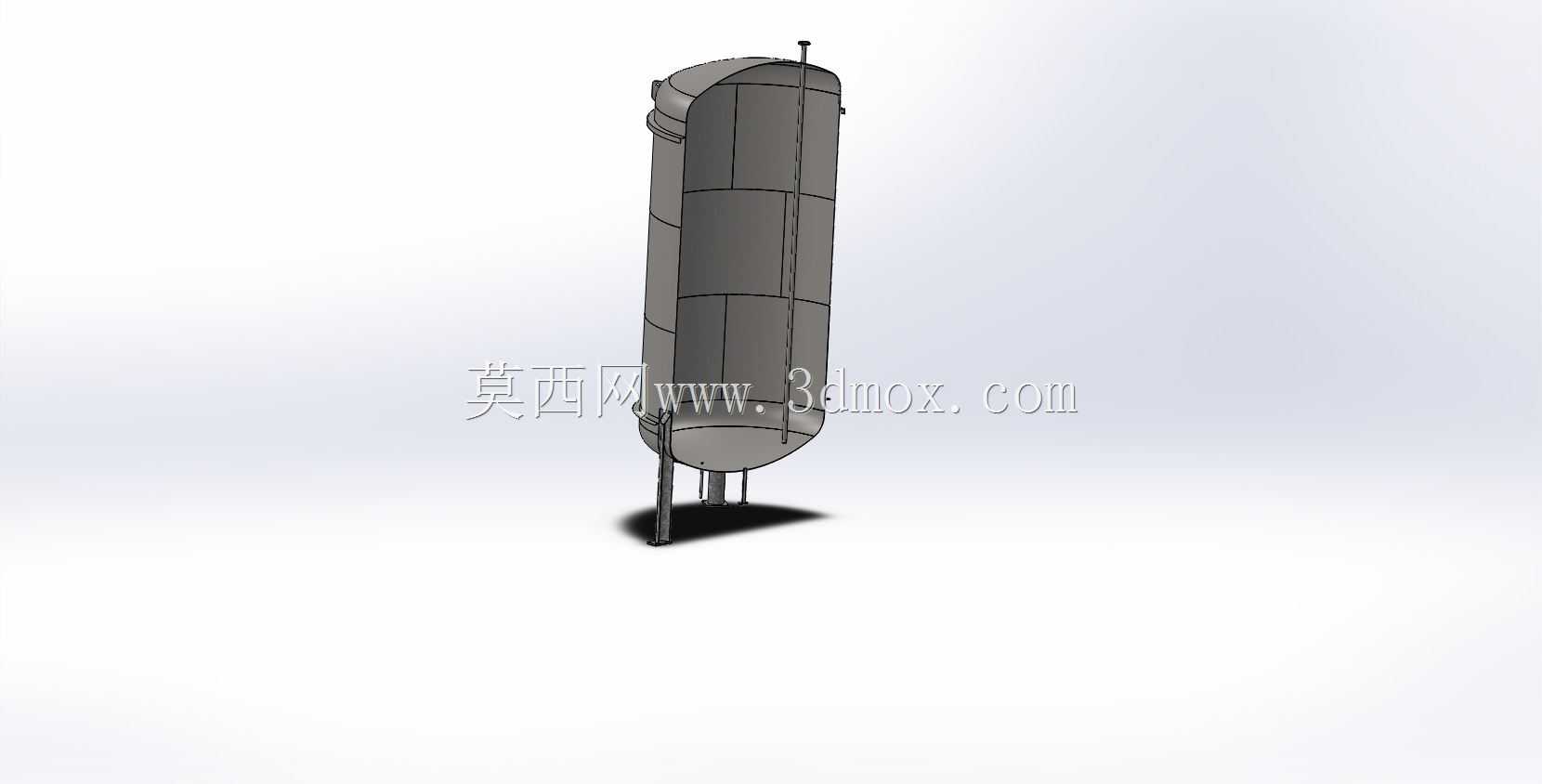

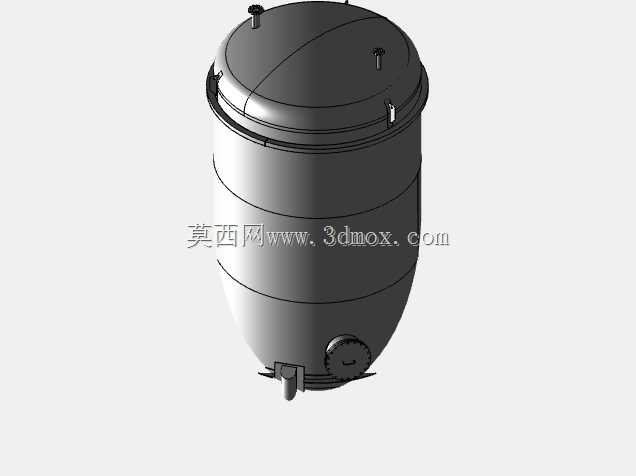

　　建模时先按有效容积约35立方米确定筒体内径和直筒高度，再结合上下封头深度核算总容腔。筒体并非简单拉长的圆柱，而是由多段筒节组合，环向接缝在模型中以细微结构线保留，便于后续转化为焊接件图或装配工艺说明。顶部封头布置人孔、放空或呼吸接口以及小型工艺接管，人孔位置偏离中心，既保证人员进入内部检查时具备足够开口，也避免顶部管线全部集中在同一区域。封头上的短管带有法兰连接端，管口方位按照操作侧和管廊方向协调，避免后期安装时阀门操作空间与护栏、爬梯发生干涉。

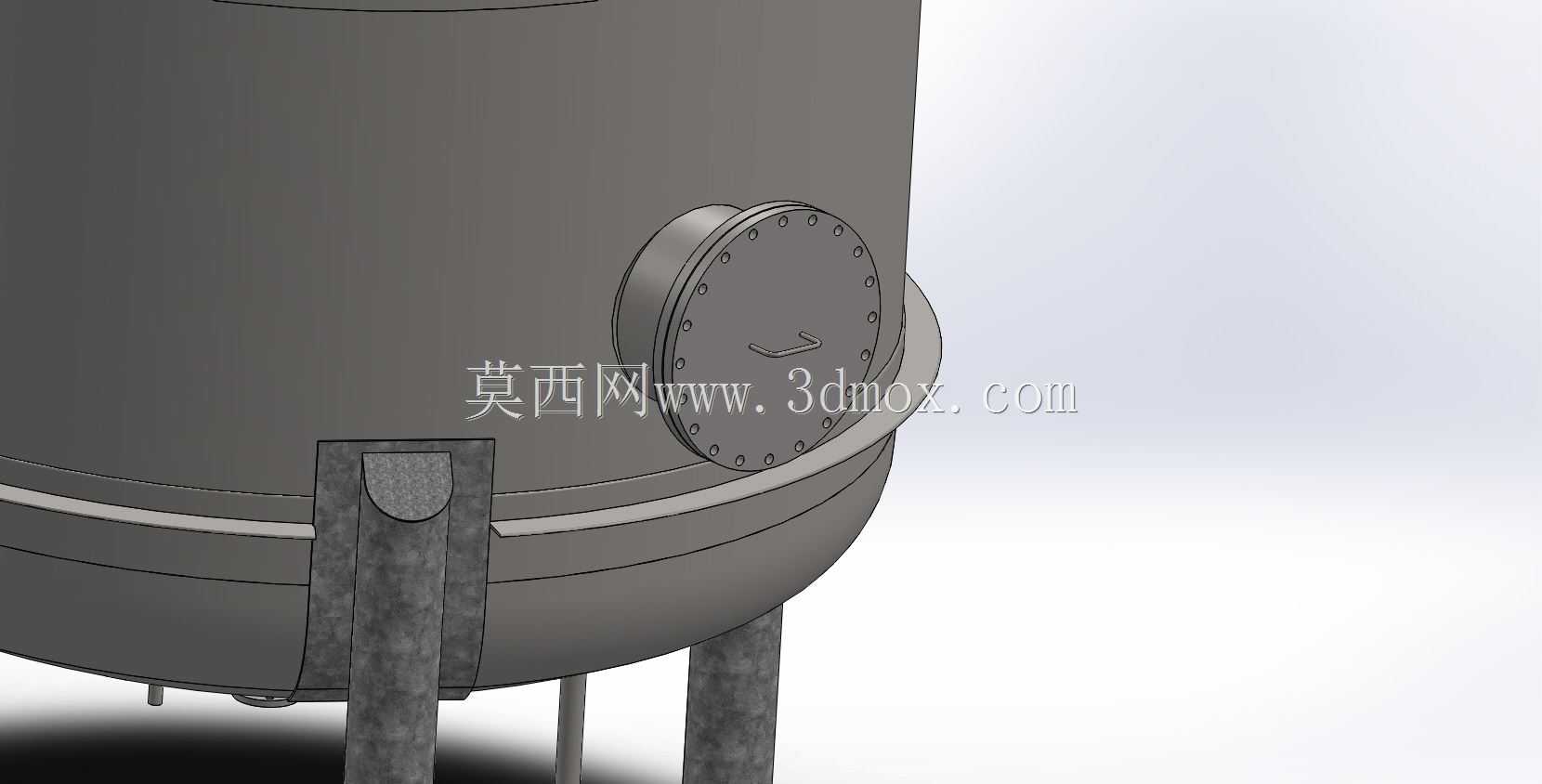

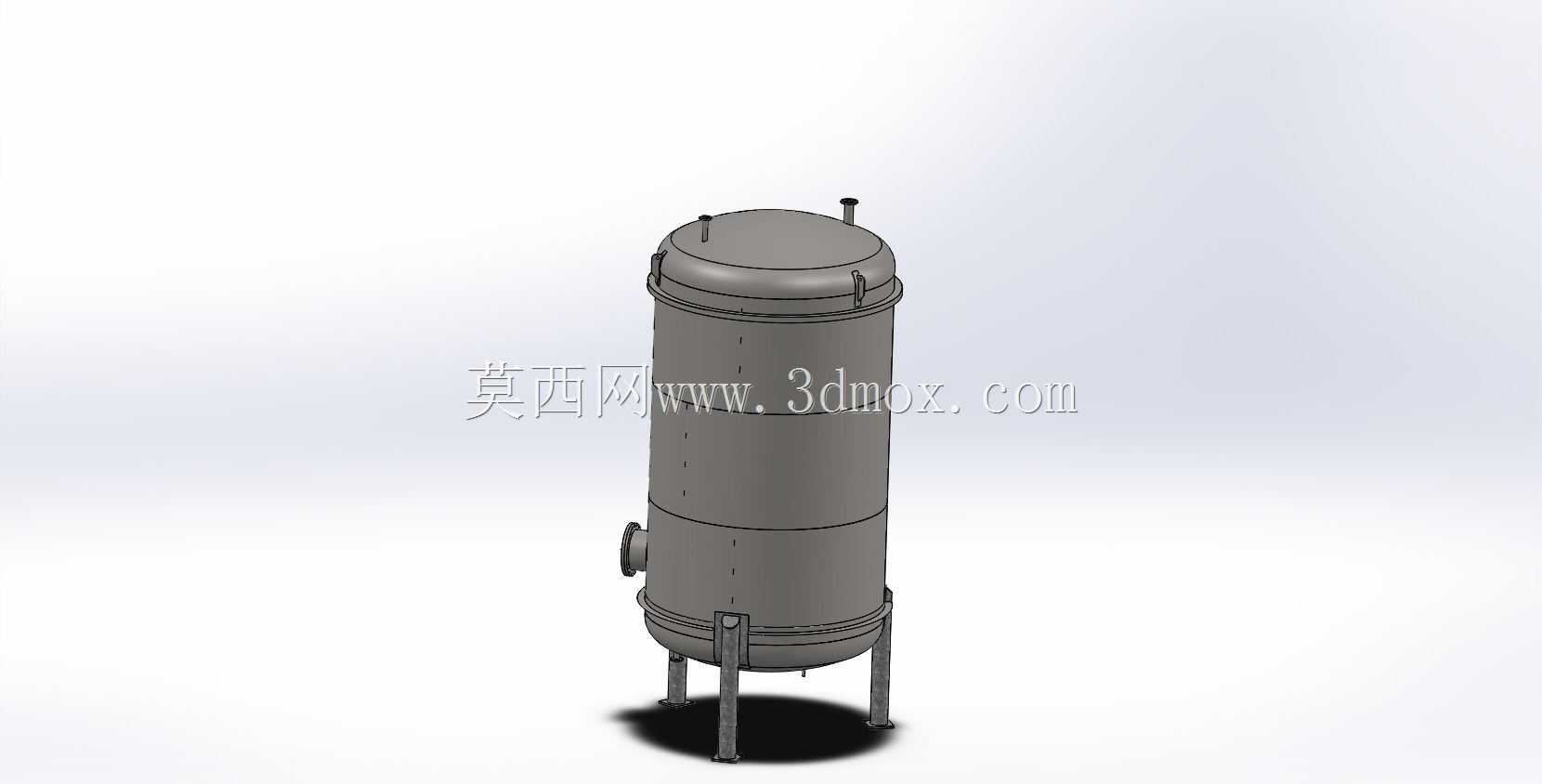

　　罐体侧壁设置圆形检修口或观察接口，位置落在人员站立或检修平台容易接近的高度。该接口不仅承担内部检查、清洗和辅助通风作用，也可在配管设计中作为液位、取样或仪表元件的安装参考。筒体外表面保留了必要的环向加强线条，使薄壁容器在负压波动、充装冲击和温度变化时具有更明确的刚度边界。若用于乙醇储存，实际工程中还需结合防静电接地、呼吸阀、阻火装置、液位监测及围堰条件进行系统配套；三维结构本身则把管口、支腿、人孔和筒体相对关系完整表达出来，为这些外围附件提供准确挂载基础。

　　底部支腿采用沿圆周均布的三点支撑形式，腿柱向下延伸至安装地坪，上端与下封头或筒底支撑段连接。三点支撑对地基平面度适应性较好，安装时不容易出现四点支撑中的虚腿问题，但单腿载荷更集中，因此在地脚板位置需要预留锚固尺寸并校核地坪承载。支腿之间留出的开阔空间有利于底部管道从多个方向接入，排净口可布置在最低点附近，使罐内残液能够依靠重力集中排出。对于需要称重模块或保温层的项目，支腿高度和底板尺寸还应作为关键边界提前锁定，否则后续增加传感器、保冷层或防火层时容易与管线碰撞。

　　外形尺寸控制的重点不只是罐体总高，还包括顶部管口最高点、人孔开启半径、侧壁接口外伸长度以及支腿底板外接圆。设备进场时，直立状态对厂房门洞、吊装回转半径和层内净空都有要求；若整体运输受限，可按筒节、封头、支腿和管口组件拆分制造，现场组焊后再进行检测。模型中将筒体、封头、支腿、法兰、人孔盖和侧向接口分层次建立，结构关系清楚，设计者可以据此检查装配层级，也可以在出工程图时提取主视、俯视和管口方位图。

　　从使用功能看，该储罐强调稳定储存、安全接管和便利检修，而不是复杂机械动作。乙醇介质对清洁度、密封性和防静电连续性要求较高，因此法兰面、人孔密封面、接管端部和罐内过渡区域都应避免突兀死角。顶部接口服务于气相平衡和安全附件，侧壁接口服务于操作与监测，底部区域服务于排液和支撑，三条功能线在立式罐体上分区明确。结构建模没有加入与主体无关的装饰件，而是把工程设计中最常干涉的管口外伸、支腿落点、检修口高度和封头曲率表达清楚，便于在设备布置、管道走向确认和采购询价阶段直接作为空间校核依据。
