3D打印机快换挤出安装滑动支架结构

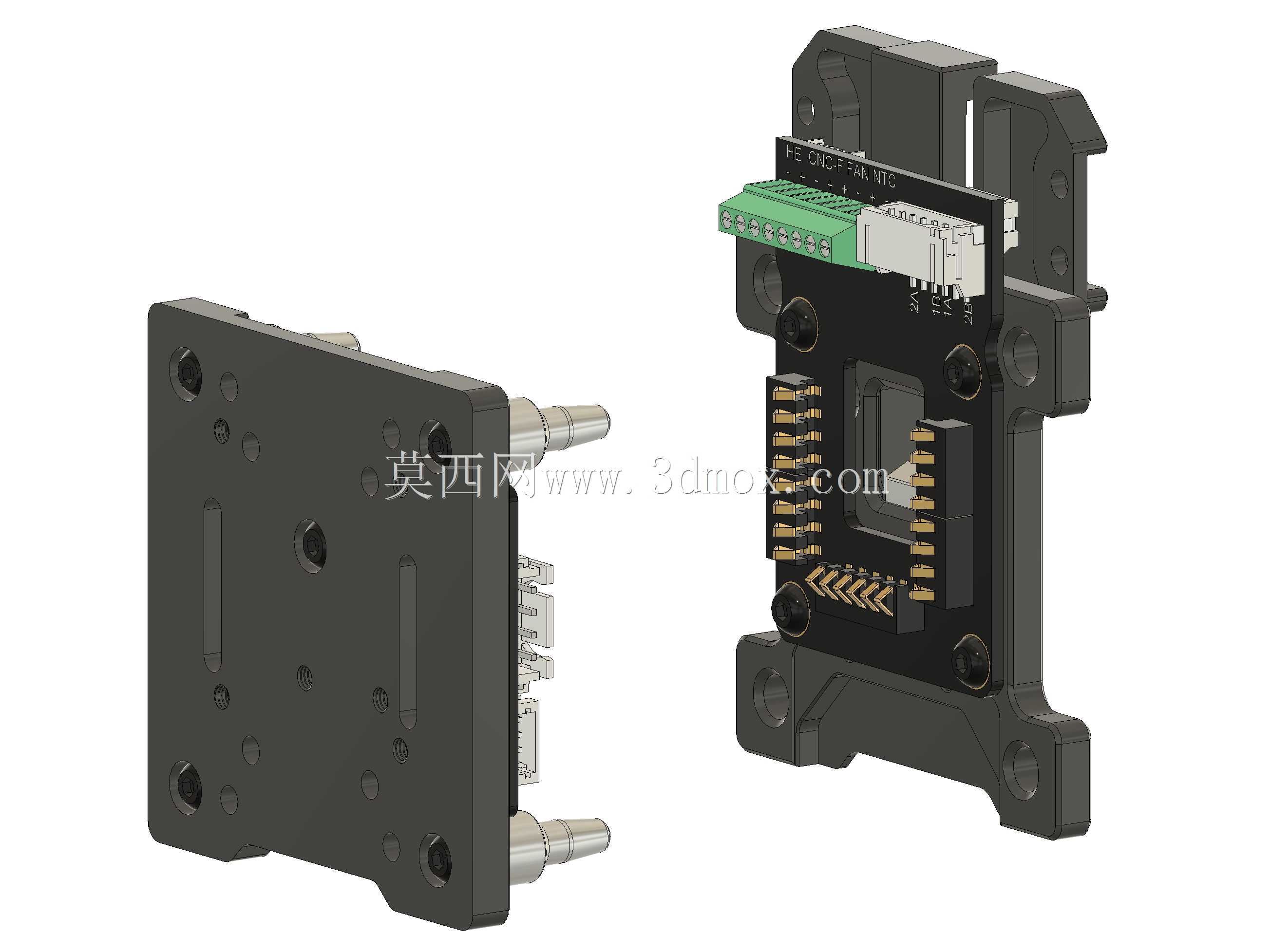

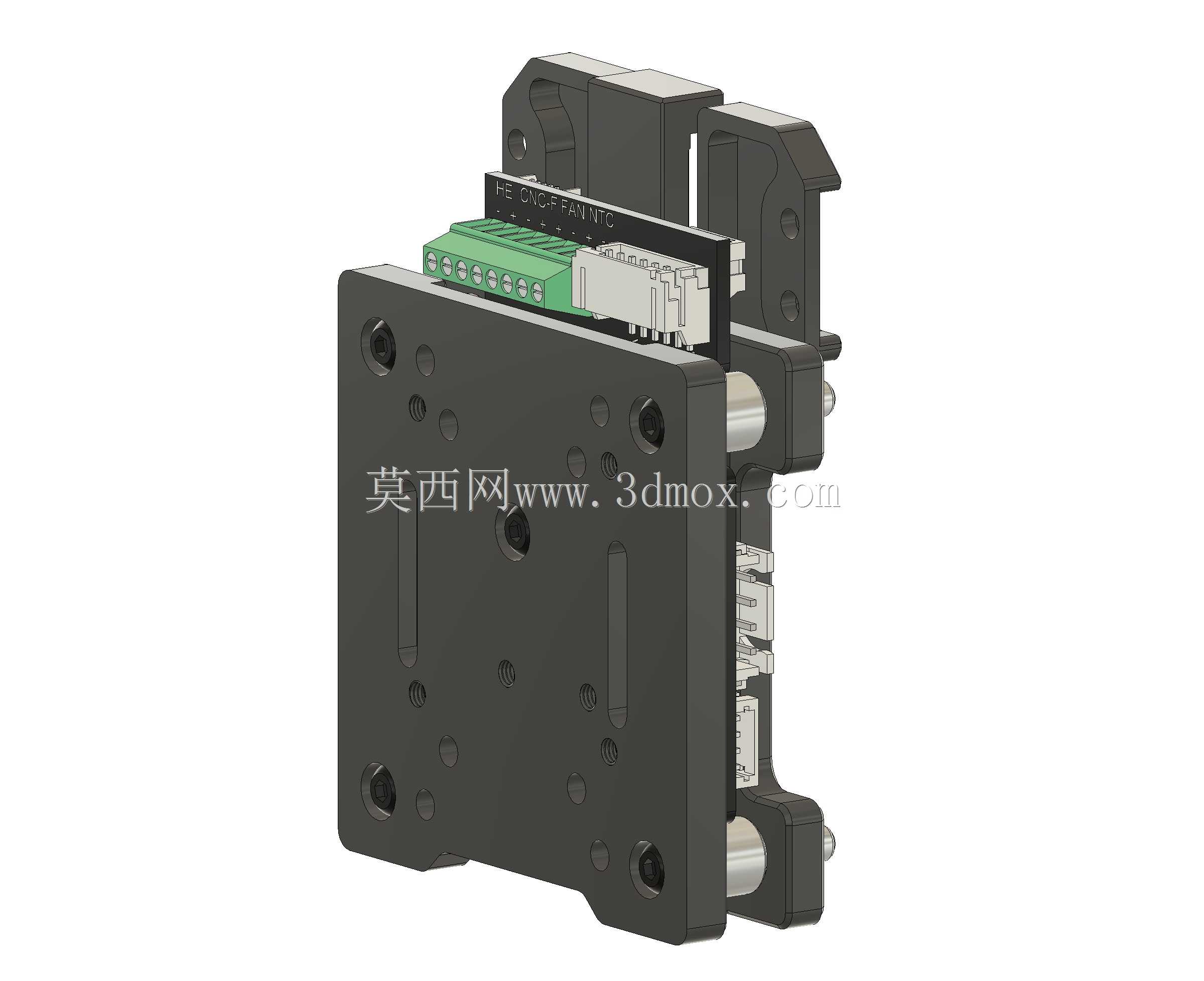

　　这套快换结构核心面向桌面级FDM3D打印机的工具头快速切换场景，解决传统打印作业中更换挤出头、不同功能作业头时反复调平、校准偏移、拆装接线的痛点，适配搭载MGN12规格直线导轨的运动平台，可直接集成到现有近程或远程挤出架构的打印机X轴滑台上，无需对原有设备的主梁、运动传动结构做大规模改造。结构主体采用一体化安装基板设计，基板上预留多组不同规格的安装孔位，可兼容滚轮安装支架与MGN12滑动支架两种安装选项，适配不同传动构型的打印机运动系统，不管是采用线性导轨的高精度机型，还是采用滚轮滑轮的入门级机型，都能通过对应孔位完成固定，安装边界充分考虑现有桌面级打印机X轴滑台的通用尺寸，基板厚度控制在合理范围，不会过多占用Z轴的有效打印行程，

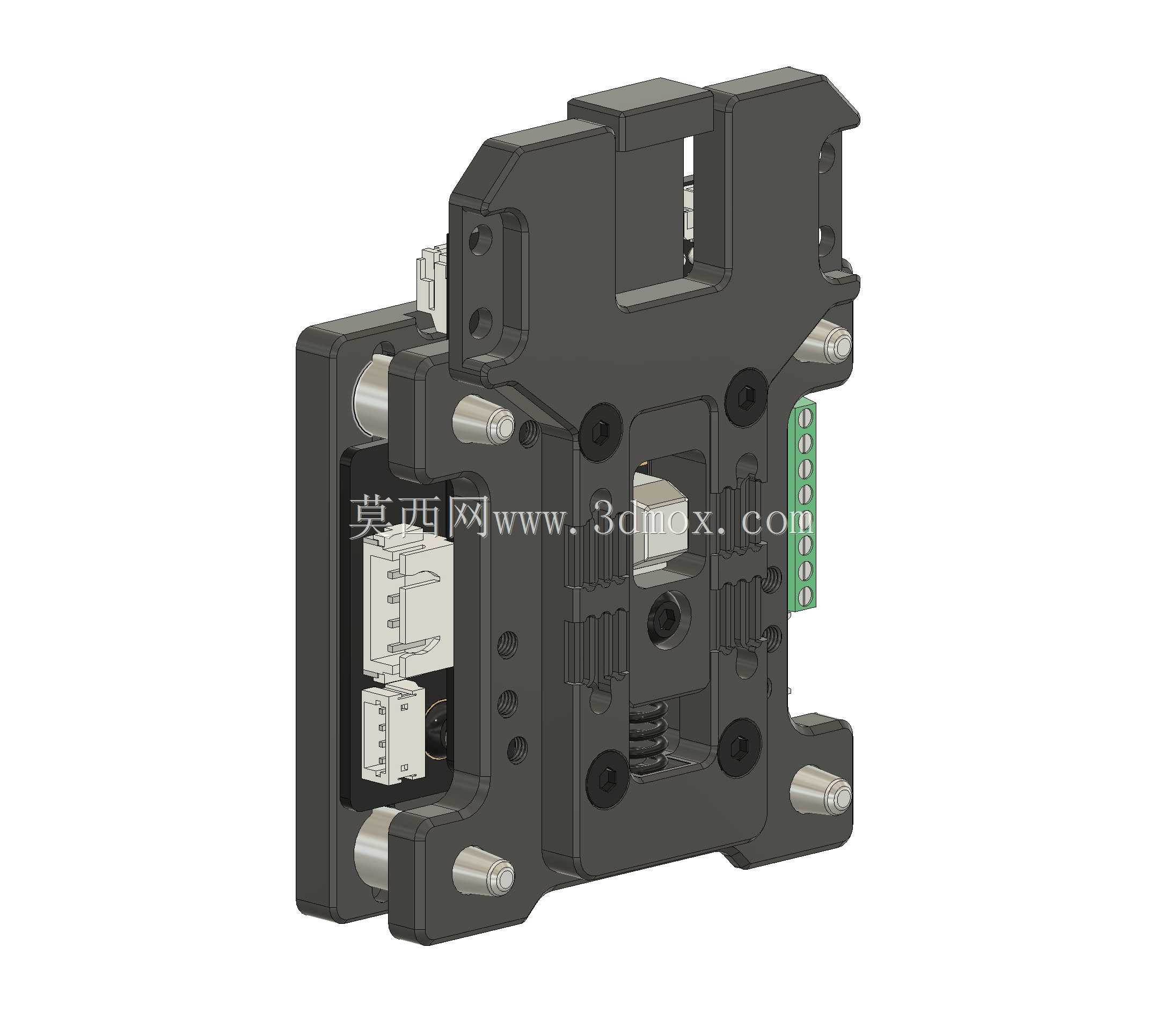

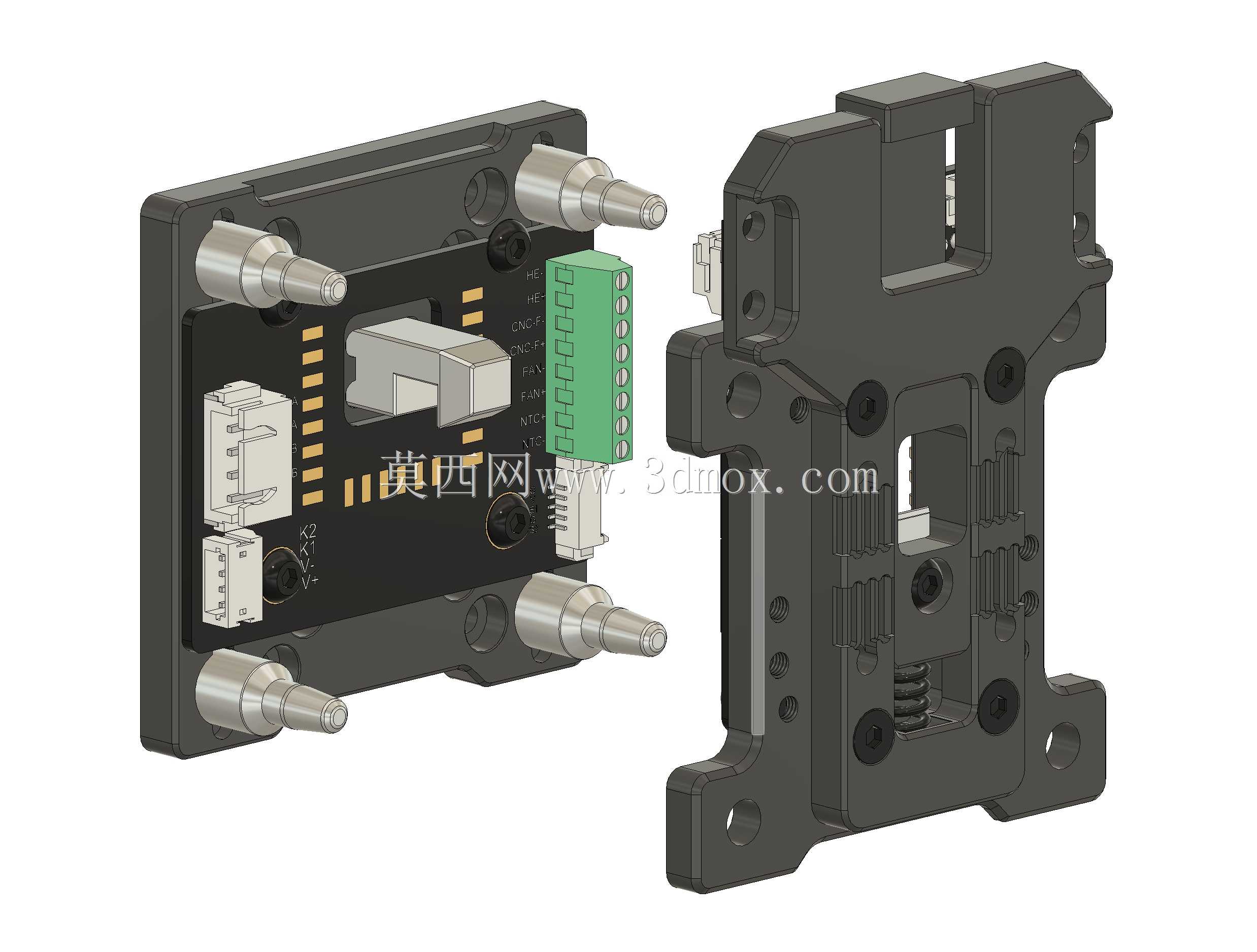

　　安装后工具头的整体外伸长度经过优化，尽可能降低运动过程中悬臂带来的振动影响，保证高速打印时的结构刚性。快换接口部分采用定位销加弹性锁止的组合设计，公母座对接时依靠定位销完成微米级的初定位，锁止结构触发后可自动锁紧，无需额外工具即可完成工具头的拆装，更换不同功能头时的重复定位精度控制在打印作业允许的公差范围内，更换后无需重新做复杂的偏移校准，即可直接启动打印作业，大幅缩减多材料、多工艺打印时的准备时间。基板上集成了接线快插模块的安装位，可将工具头的加热、测温、风扇、伺服信号等线路统一集成到快插接口上，更换工具头时同步完成线路对接，避免反复插拔接线带来的端子损耗、接线错误问题，所有走线都预留了固定槽位，可通过线卡将线束固定在基板侧面，

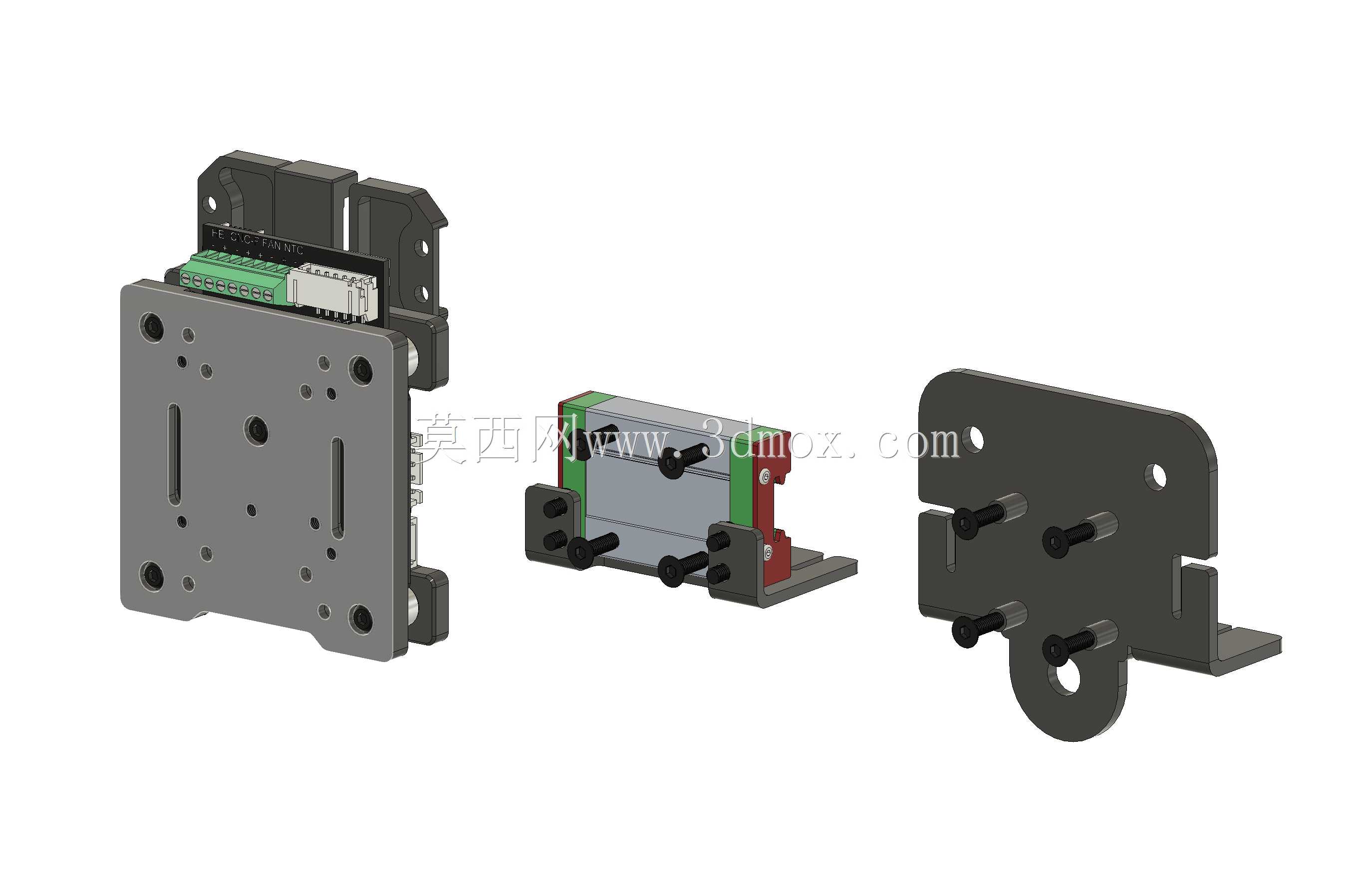

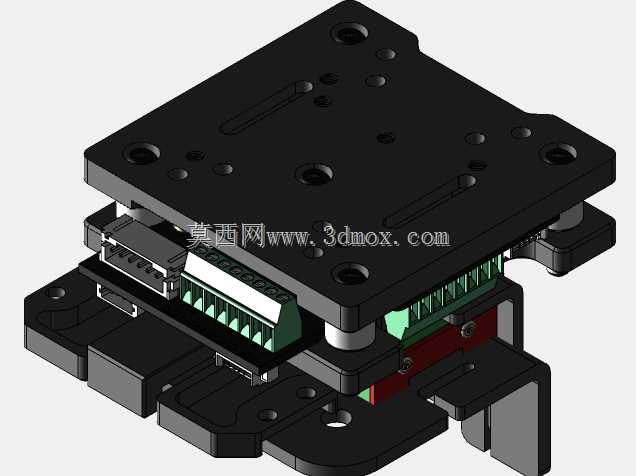

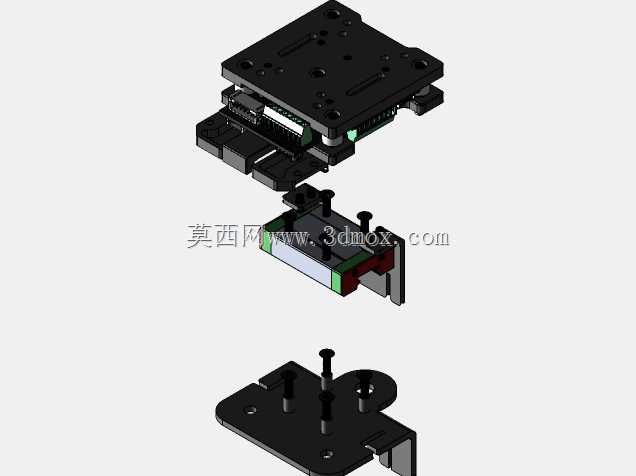

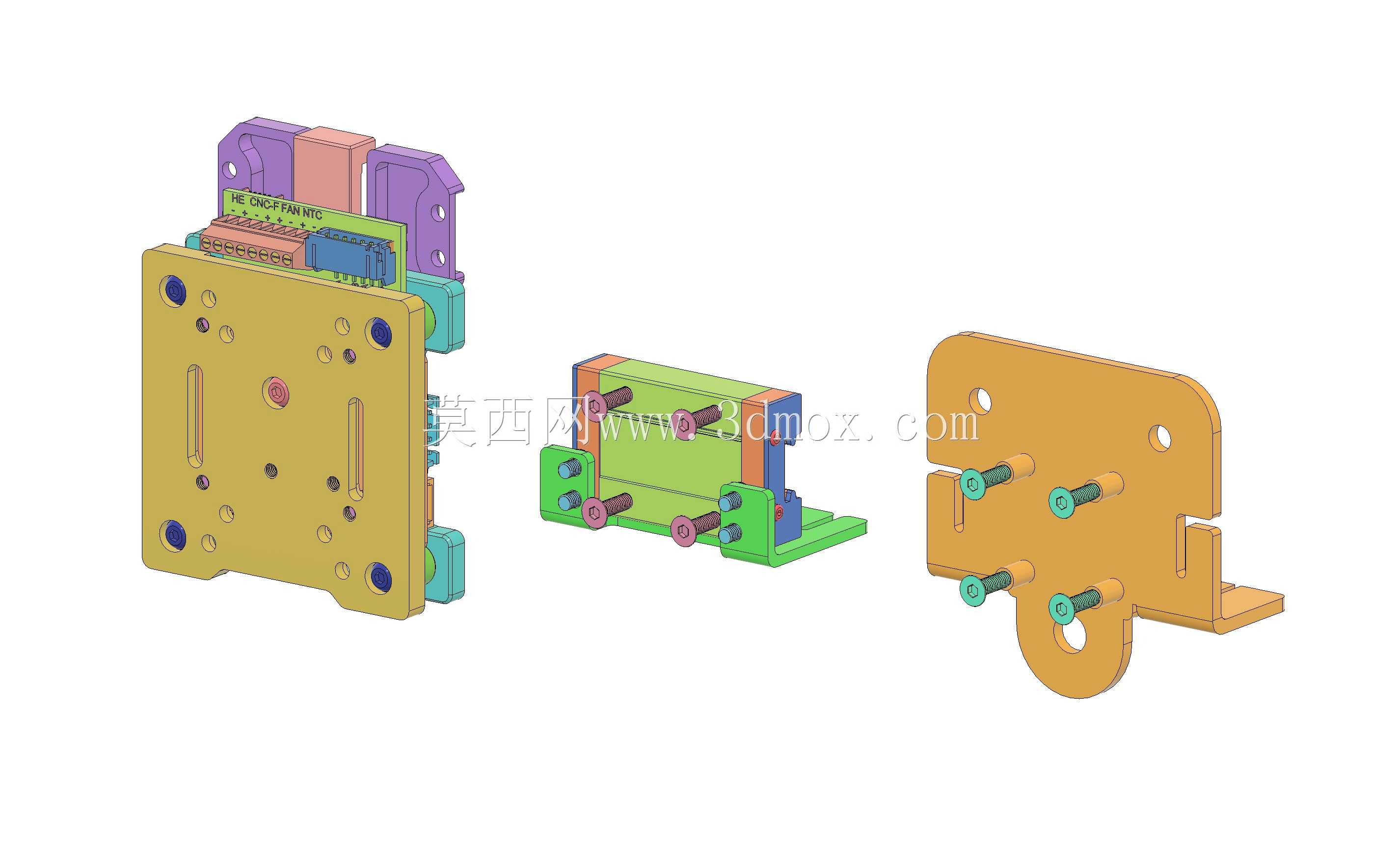

　　避免运动过程中线束拖拽、剐蹭打印件或者设备框架。结构的受力部分做了加厚处理，安装基板的受力筋布局经过优化，在保证整体轻量化的前提下，提升快换接口处的结构刚性，避免高速运动、挤出机进料时的受力带来的结构形变，保证打印过程中喷嘴位置的稳定性。适配的工具头范围覆盖常规的近程挤出头、柔性材料挤出头、激光雕刻头、写字绘图头等多种作业终端，用户可根据不同作业需求快速切换对应功能头，无需准备多台整机设备，降低多工艺制作的设备投入成本。滑动支架部分与MGN12导轨的滑块安装孔位完全匹配，安装时可直接替换原有滑块上的工具头安装板，不需要额外加工转接件，滚轮安装选项则适配采用2020铝型材作为X轴主梁的滚轮架构机型，

　　滚轮安装位的间距兼容通用的偏心螺母调节结构，安装后可通过偏心螺母调整滚轮与型材的配合预紧力，保证运动顺滑无间隙。整个快换系统的锁止机构设置在侧面易操作位置，更换工具头时只需单手按压锁止拨杆即可取下旧工具头，对准定位销插入新工具头后锁止机构自动卡合完成固定，整个操作过程可在数秒内完成，作业过程中如果出现喷嘴堵塞、需要更换不同孔径喷嘴的场景，也可快速拆下挤出头完成维护后装回，大幅提升设备维护与作业切换的效率。结构上的所有安装孔位都做了沉头设计，固定螺丝安装后不会突出基板表面，避免运动过程中螺丝剐蹭设备其他部件，基板边缘做了倒角处理，没有尖锐边角，安装操作时不会划伤手部，快插接口的端子选用防反插设计，避免接线时插反损坏电路元件。
