DIN808标准双万向节传动结构设计

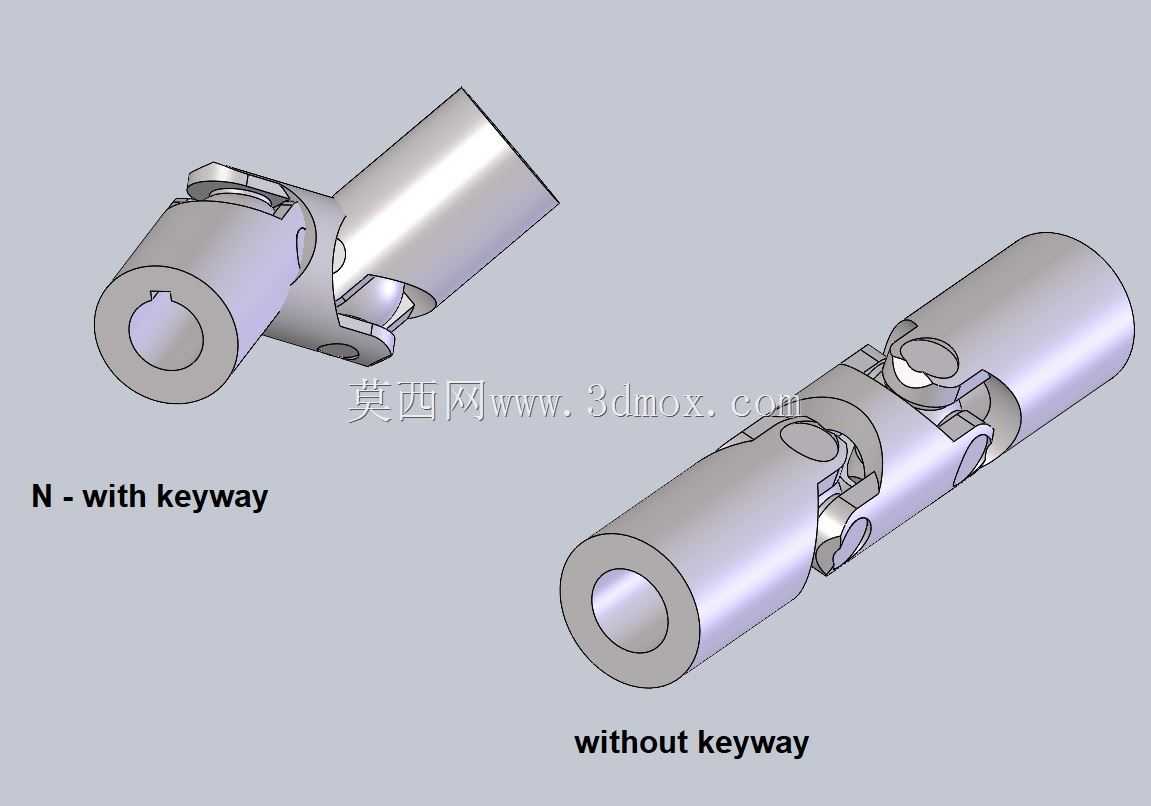

　　在机床进给传动、轻工输送线、小型自动化设备的动力传递环节，经常会遇到两轴存在空间偏角、无法保证严格同轴度的传动场景，这时候刚性联轴器无法补偿安装误差与运行中的轴系偏移，容易造成轴端磨损、轴承载荷骤增甚至传动卡滞的问题，双万向节结构正是针对这类场景设计的传动部件。这款符合DIN808标准的双万向节，覆盖12到30的尺寸系列，同时提供带键槽与无键槽两种轴孔连接形式，能够适配不同扭矩等级、不同安装空间的传动需求。从结构设计逻辑来看，双万向节通过两组十字铰接结构串联布置，相比单万向节可以实现更大的轴间偏角补偿，最大操作角度可达45°，同时能够在偏角传动过程中尽可能保证输入与输出端的转速同步，减少单万向节传动存在的转速波动问题，

　　降低传动过程中的冲击与振动。带键槽的版本依靠平键传递扭矩，适合中高负载、正反转切换频繁的传动场景，键槽的尺寸公差按照通用机械传动标准设计，能够与标准GB/T1096平键直接配合，轴孔与轴的配合选用过渡配合，既保证装配时的便利性，又能避免运行过程中轴与孔之间出现相对窜动。无键槽的版本则依靠顶丝或者抱紧结构实现轴与万向节的固定，适合轻载、安装空间受限、不需要频繁拆装的传动场景，比如小型包装设备的辊筒传动、检测设备的微调轴系传动，这类场景扭矩载荷较小，无键槽的轴孔加工更简单，装配时不需要额外加工键槽，能够缩短现场装配的周期。从安装边界来看，不同尺寸规格的万向节对应不同的外径与总长尺寸，选型时需要先确认被连接两轴的轴径，

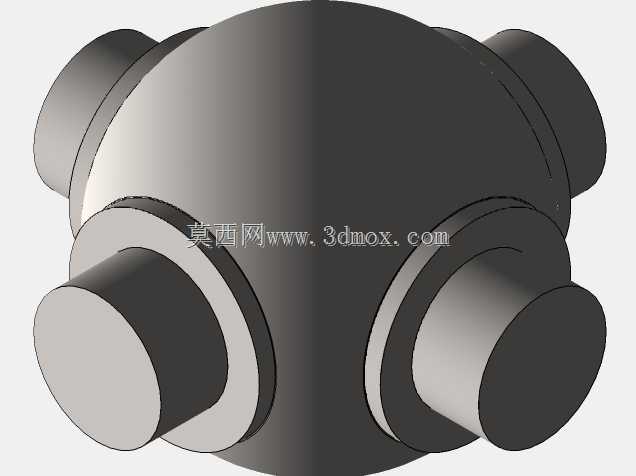

　　再核算传动所需的额定扭矩，同时要预留足够的摆动空间，避免万向节在最大偏角运行时与周边的机架、护罩发生干涉。在三维建模过程中，所有铰接副的配合间隙都按照实际加工公差设置，十字轴与叉形接头的铰接处保留了合理的转动间隙，既能够模拟实际运行时的灵活转动状态，又不会因为间隙过大造成传动虚位过大的问题，所有变体采用参数化建模方式，切换不同尺寸、不同键槽配置时能够自动更新对应特征，不需要重复建模，能够大幅提升选型阶段的设计效率。在实际设备应用中，这类双万向节经常被用在CA6140这类普通车床的进给箱与光杆、丝杆的连接部位，因为车床床身的装配存在一定的形位公差，进给箱与丝杆的同轴度无法做到绝对精准，双万向节可以补偿这些安装误差，

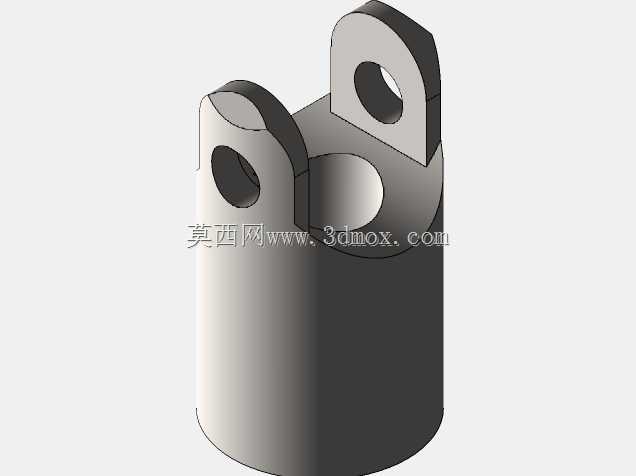

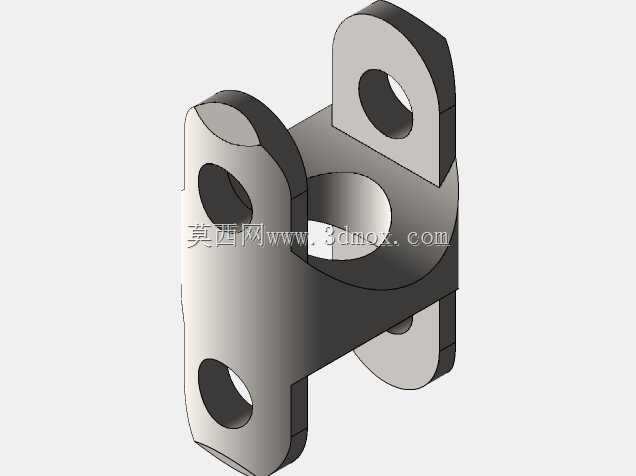

　　保证进给运动的平稳传递，避免走刀过程中出现卡顿、进给量不均的问题，影响工件的加工表面质量。除此之外，在小型输送机的辊筒传动、木工机械的刀轴传动、食品包装设备的分度传动场景中，这类万向节也有广泛应用，因为这些设备的机架大多采用型材焊接结构，焊接变形会造成轴系安装存在一定的偏角，双万向节的偏角补偿能力可以降低对机架加工精度的要求，减少设备的加工制造成本。设计过程中需要注意，万向节的叉形接头部位需要保证足够的结构强度，在最大扭矩载荷下不能出现塑性变形，十字轴的表面需要做硬化处理，提高铰接部位的耐磨性能，延长部件的使用寿命，铰接处的润滑通道也需要在建模时预留，方便后期设备维护时加注润滑脂，减少转动副的磨损。不同配置的万向节在装配时的对中要求也有区别，带键槽的版本装配时需要注意键的安装方向，保证键与键槽的侧面贴合，避免装配时键被挤伤；无键槽的版本需要注意顶丝的锁紧扭矩，既要保证足够的锁紧力避免轴与孔打滑，又不能因为锁紧力过大造成轴孔变形，影响万向节的转动灵活性。在做设备整体的运动仿真时，参数化的万向节模型可以直接调整偏角、长度参数，模拟不同安装状态下的传动状态，验证运动过程中是否存在干涉，提前排查设计阶段的问题，减少后期现场调试的工作量。
