适配NEMA17步进电机的两级复合行星齿轮箱

　　在桌面级小型自动化设备、桌面级FDM 3D打印机、小型数控雕刻机、实验室微量进给机构这类对安装空间有严格限制的传动场景中，适配NEMA17规格步进电机的减速机构一直是结构设计的高频需求点。常规的平行轴减速箱会在电机输出轴的径向占用额外安装空间，单级行星减速的减速比覆盖范围有限，很难同时兼顾小体积、大减速比、输出同轴度这几个核心要求，这款两级复合行星齿轮箱正是针对这类场景的痛点完成的结构设计。

　　从实际使用的功能逻辑来看，这款齿轮箱的核心作用是对NEMA17步进电机的输出扭矩进行放大，同时降低输出端的转速，匹配末端执行机构的运行参数。NEMA17步进电机是小型自动化设备里应用最广的动力源之一，常规机身长度的型号保持扭矩大多在0.4N·m左右，直接驱动负载时很容易出现高速段扭矩不足、低速运行抖动的问题，通过两级行星减速结构，可以在不改变电机安装接口的前提下，将输出扭矩提升至单级减速难以达到的区间，同时输出轴与电机轴保持完全同轴，不会额外增加动力传输的偏心载荷，设备整体的布局紧凑度会有明显提升。

　　设计思路上，这款齿轮箱没有采用传统工业行星减速箱的金属壳体+高精度滚齿齿轮的方案，而是针对FDM 3D打印的工艺特性做了全流程的适配。所有结构件的壁厚都控制在1.5mm到3mm的区间，既避免了壁厚过大导致的打印翘曲、成型周期过长问题，也不会因为壁厚过薄出现安装后结构刚度不足的问题。齿轮的齿形参数做了适配3D打印的公差补偿，常规0.4mm喷嘴、0.2mm层厚的打印参数下，不需要额外做后处理就能保证行星轮与太阳轮、内齿圈的啮合间隙处于合理范围，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致传动回程超差。轴承选型上直接采用通用的6806深沟球轴承，这类轴承属于标准件，采购成本低，互换性强，两端支撑的结构可以让输出轴的径向承载能力满足小型设备的使用需求，输出端的法兰盘做了均匀分布的安装孔位，可以直接对接同步轮、联轴器、夹头这类常用的末端传动零件，不需要额外做转接件设计。

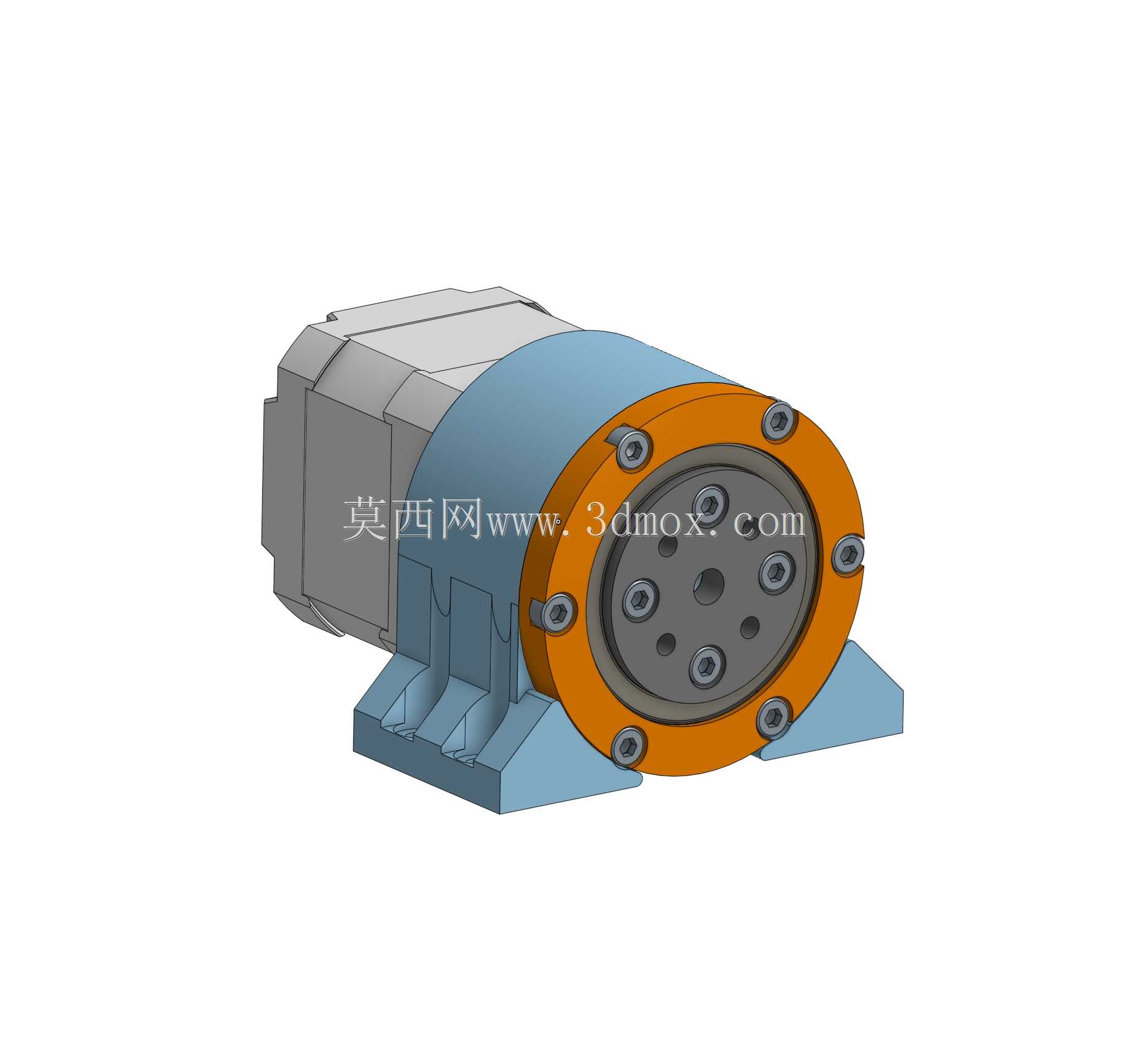

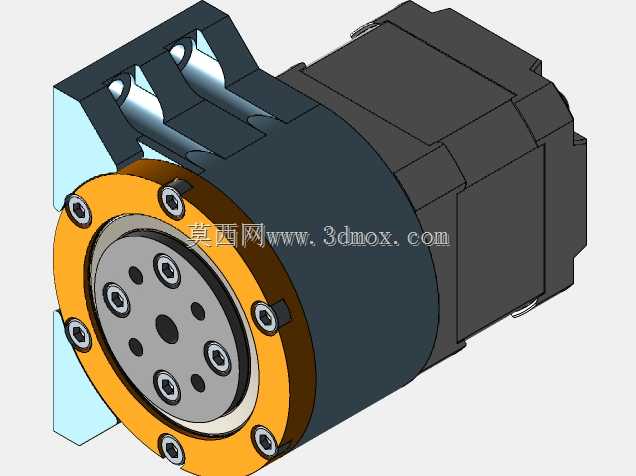

　　安装边界方面，这款齿轮箱的输入端完全匹配NEMA17步进电机的标准安装尺寸，安装孔位的孔距、止口直径、输出轴对接孔的尺寸都和标准NEMA17电机完全兼容，替换原有直连传动结构时不需要修改电机端的安装板设计。整体外形上，齿轮箱的主体为圆柱结构，最大外径略大于NEMA17电机的机身截面尺寸，轴向总长度控制在合理范围，安装后整个动力单元的轴向尺寸仅比原电机增加了齿轮箱本身的长度，不会在径向突出额外结构，对于安装空间局促的小型设备来说，不会和周边的导轨、线束、其他结构件产生干涉。输出端的安装法兰做了下沉式的螺丝孔设计，固定螺丝不会突出法兰端面，安装末端执行件时可以保证贴合面完全平整，不会出现安装偏斜的问题。

　　从实际应用的适配场景来看，这款齿轮箱可以直接用在桌面级FDM 3D打印机的挤出机构升级上，替换原有直连的挤出机齿轮组后，可以大幅提升挤出轮的输出扭矩，在打印柔性耗材、大流量高速打印时不会出现挤出打滑、丢步的问题；也可以用在小型数控雕刻机的Z轴进给传动上，降低步进电机的驱动负载，提升Z轴的定位精度，避免重负载下的Z轴下坠问题；在小型回转工作台、实验室自动进样器、小型传送带的驱动单元上，这款齿轮箱也能凭借紧凑的同轴结构、适配3D打印的易加工特性，快速完成定制化设备的传动方案搭建，不需要额外开模或者采购定制化的减速部件，大幅缩短小型非标设备的开发周期。

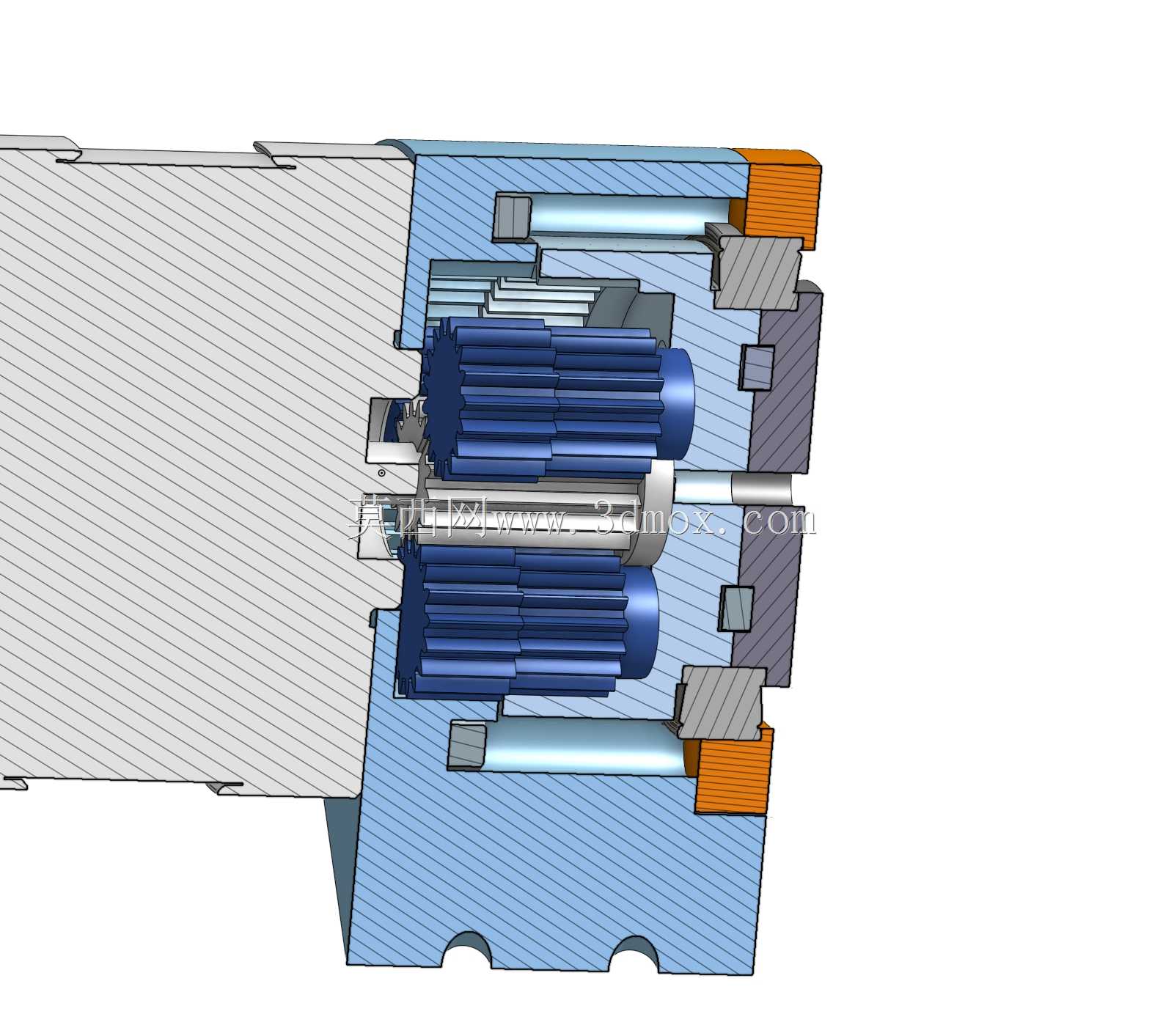

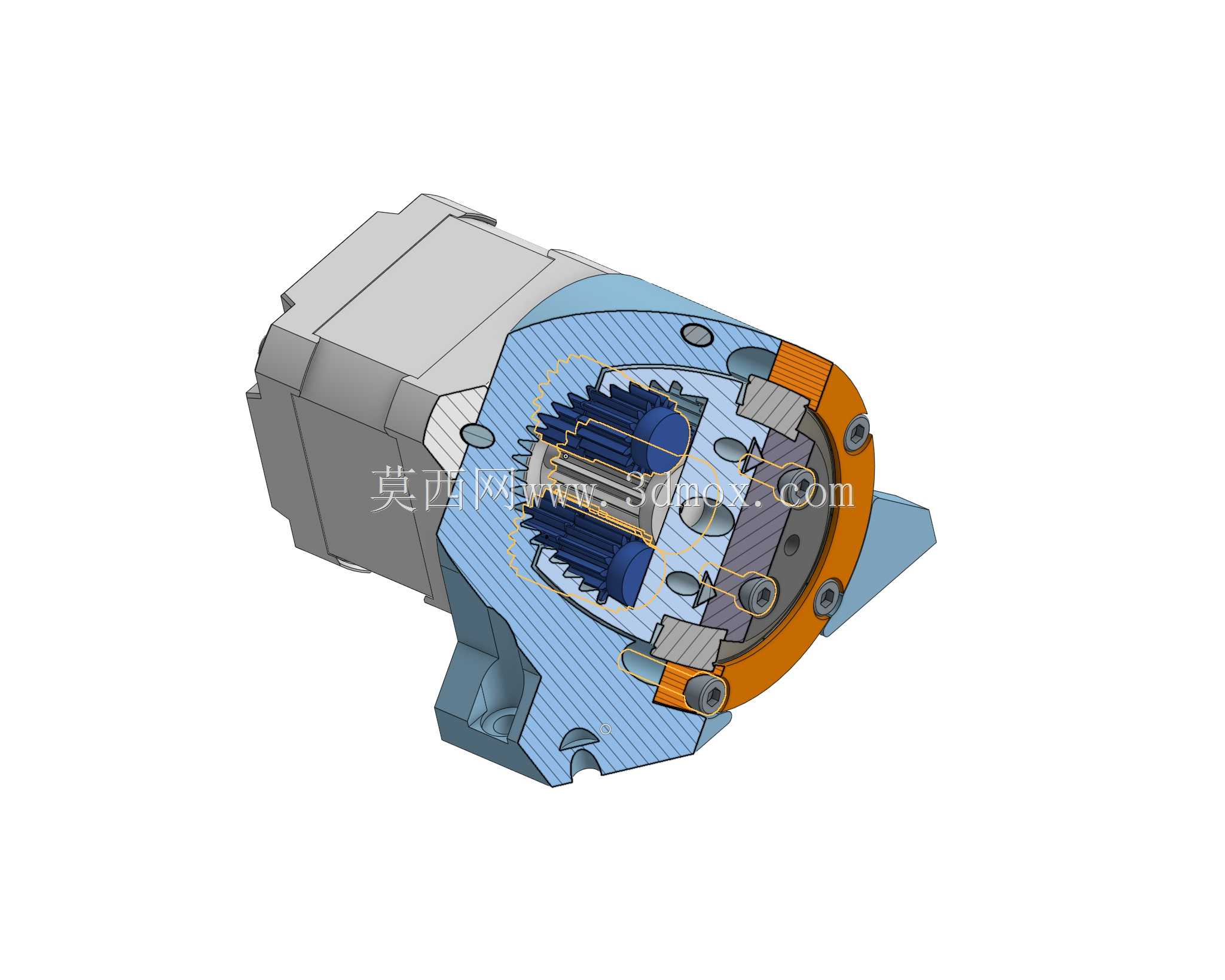

　　结构细节上，两级行星轮系的布局采用了串联式设计，第一级的行星架直接作为第二级的太阳轮输入，减少了中间的连接零件数量，既降低了整体的装配复杂度，也减少了传动链上的误差累积环节。内齿圈和齿轮箱外壳采用一体化设计，打印时可以一次成型，不需要额外组装内齿圈零件，装配时只需要依次放入两级行星轮、轴承、输出法兰，再通过周向的固定螺丝将端盖和壳体锁紧即可完成整个齿轮箱的组装，普通的设备调试人员不需要专业的齿轮装配经验就能完成组装工作。壳体上的安装底座做了加强筋结构，和电机端的安装面保持同一基准面，安装时可以直接将整个动力单元固定在设备的安装板上，不需要额外做支撑结构，底座上的固定孔位做了长圆孔设计，可以小范围调整安装位置，补偿安装板的加工误差。

　　在传动性能的匹配上，两级行星结构的减速比可以根据实际使用需求调整行星轮和太阳轮的齿数参数，不需要修改壳体的外形尺寸和安装接口，就能覆盖常用的小减速比到大减速比区间，适配不同转速、扭矩需求的应用场景。齿轮的啮合位置做了轻微的修形处理，适配3D打印件的表面粗糙度特性，运行时的噪音比未修形的直齿轮结构更低，不会在桌面级设备运行时产生过大的噪音影响使用体验。输出轴的内孔做了D型切面设计，和步进电机的D型输出轴完全匹配，传动时不会出现轴孔之间的打滑问题，扭矩传输的可靠性更高。
