60齿GT2规格6mm带宽同步正时带轮

　　在小型精密传动场景中，同步带轮的选型与设计直接决定整套传动机构的定位精度与运行平稳性，这款60齿GT2规格的正时带轮，正是针对6mm带宽同步带开发的精密传动零件，目前广泛应用在桌面级3D打印机进给轴、小型数控雕刻机XY传动模组、实验室自动化液体处理平台的点位传动、桌面级点胶设备的位移驱动等对传动背隙有严格要求的场景中。不同于普通V带轮依靠摩擦力传动的结构，GT2齿形的带轮采用圆弧齿廓啮合设计，啮合过程中齿面与带齿的接触为渐进式贴合，不会出现梯形齿同步带常见的多边形效应，高速运转时的传动噪音更低，传动效率可以稳定维持在98%以上，尤其适合需要频繁正反转、定位精度要求在0.1mm级别的轻载传动场景。

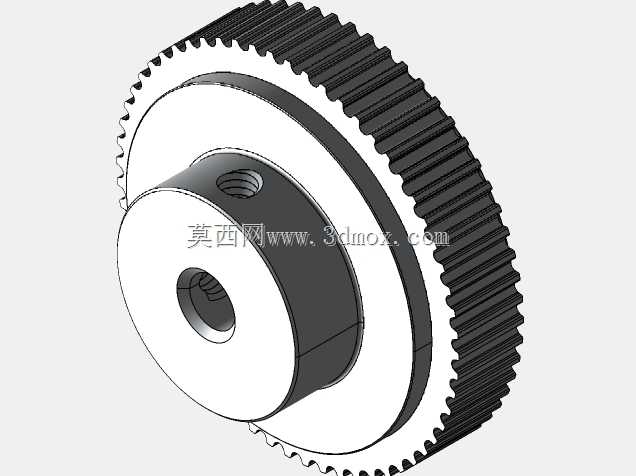

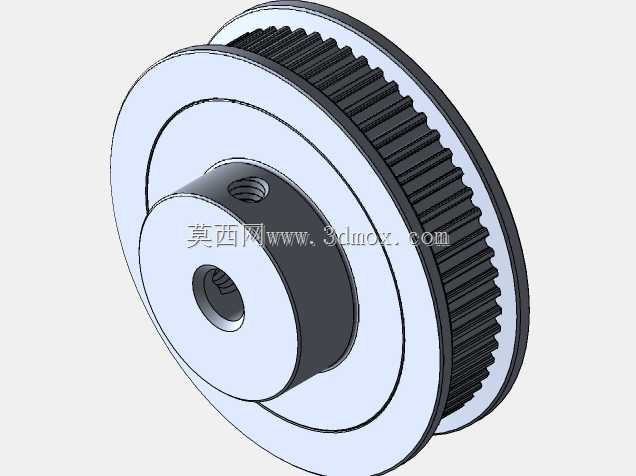

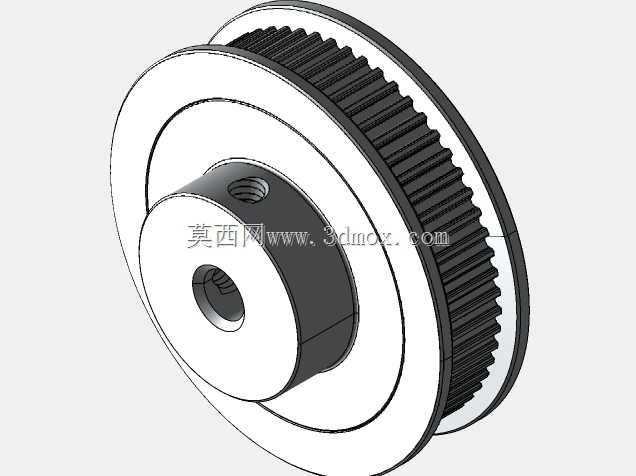

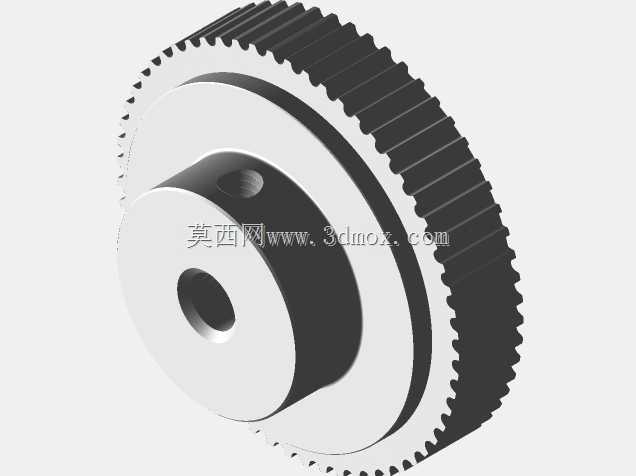

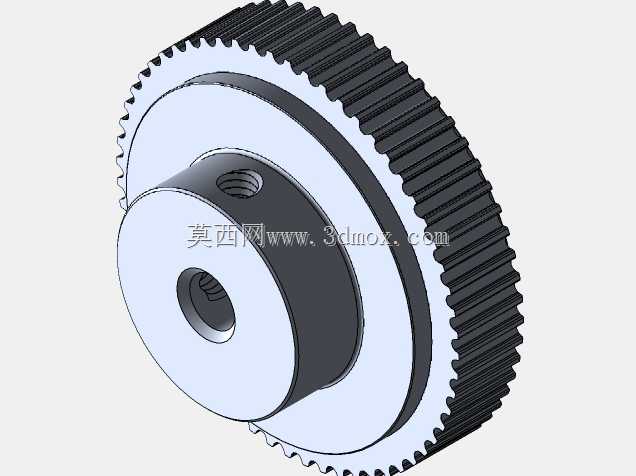

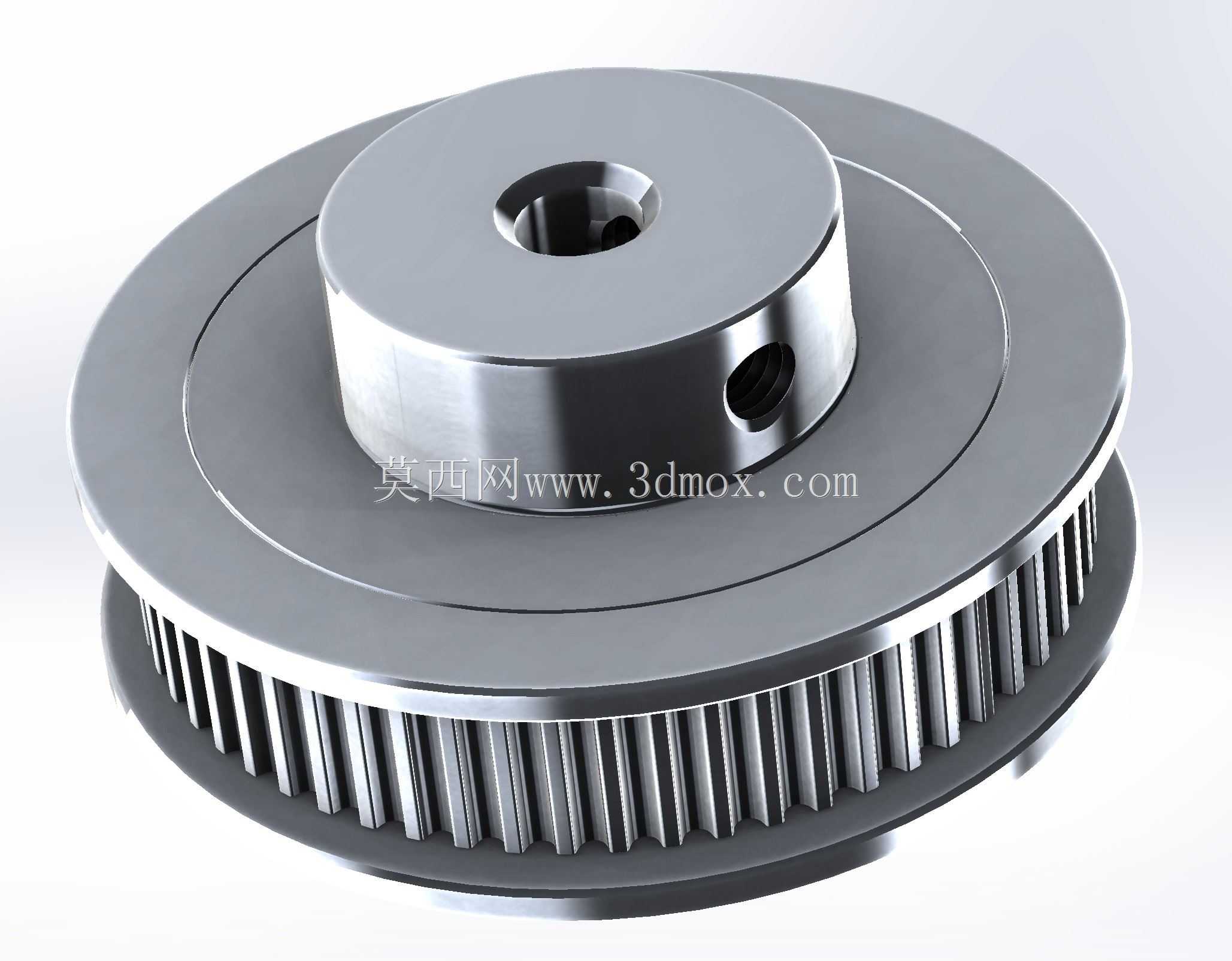

　　从结构设计逻辑来看，这款带轮采用了凸台一体式结构，带轮主体与安装轴套为整体加工成型，不存在分体式带轮常见的装配同轴度误差，安装时轴孔直接与驱动电机输出轴或者传动轴配合，轴套侧面预留的紧定螺钉孔可以直接锁紧在轴的铣扁位上，不需要额外的轴向定位挡圈，既简化了装配工序，也避免了长期运转后紧固件松动带来的带轮轴向窜动问题。带轮两侧设置的挡边高度略高于带齿顶面，安装同步带后可以完全限制皮带的轴向偏移，即使在传动中心距存在小幅安装误差、或者带轮安装存在微小偏角的情况下，也不会出现同步带滑出带轮的故障，大幅降低了小型设备的后期维护频次。

　　尺寸边界方面，这款带轮的最大外圆直径控制在42.2mm，对应的节圆直径与GT2齿形2mm节距完全匹配，60齿的设计对应的每转传动行程为120mm，搭配常用的42步进电机使用时，电机每转对应的直线位移刚好匹配常规细分驱动下的脉冲当量计算逻辑，不需要额外做复杂的电子齿轮比换算，非常适合结构设计工程师在做小型设备方案选型时直接套用。带轮的轴孔直径为5mm，刚好适配市面上绝大多数42系列步进电机、20W-60W小型直流伺服电机的标准输出轴直径，不需要额外做轴径转接，安装时只需要在电机轴端铣出对应紧定螺钉的平面，就可以完成无间隙锁紧。带轮的齿部宽度严格匹配6mm宽度的GT2同步带，齿面的粗糙度控制在Ra1.6以下，既不会因为齿面过于粗糙加速同步带的齿面磨损，也不会因为齿面过于光滑降低啮合时的摩擦力，避免出现重载启动时的跳齿问题。

　　在实际做三维建模与结构适配时，工程师需要注意几个安装边界：首先是带轮凸台的外径尺寸，在设计电机安装座的避让空间时，需要给凸台部分预留至少1mm的径向间隙，避免运转过程中凸台与安装板发生刮蹭；其次是紧定螺钉的伸出长度，选用M3规格的紧定螺钉时，螺钉拧入后尾部不能超出轴套外圆，否则会碰撞到周边的走线或者防护结构；另外带轮安装时的轴向定位需要注意，带轮的齿面中心要与对应从动带轮的齿面中心处于同一平面，平面度误差需要控制在0.2mm以内，否则会导致同步带单侧受力，大幅缩短皮带的使用寿命。在做传动张紧结构设计时，这款带轮适配的中心距调整量不需要过大，通常预留5-8mm的张紧行程就可以满足同步带的安装与张紧需求，GT2同步带的张紧力不需要过大，用手按压皮带中部能产生1-2mm的形变即可，过大的张紧力反而会加大轴与轴承的径向载荷，提升运转阻力。

　　从加工可行性角度来看，这款带轮的结构完全适合采用铝合金棒料一次车削成型，齿部可以采用滚齿加工直接成型，不需要后续的二次装夹，整体加工的同轴度可以轻松控制在0.02mm以内，做表面阳极氧化处理后，齿面的硬度与耐磨度都能满足长期运转的需求，相比3D打印的带轮零件，金属加工的这款带轮不存在温变形变问题，即使在设备长时间运转、电机端温度升高到60-70℃的工况下，带轮的尺寸精度也不会发生变化，能够长期维持稳定的传动精度。在一些对重量有严格要求的无人机舵机传动、小型巡检机器人行走机构中，也可以采用同等尺寸的工程塑料加工版本，但是需要注意塑料材质的热膨胀系数较大，在温差较大的工况下需要重新核算啮合间隙，避免出现卡齿或者跳齿问题。
