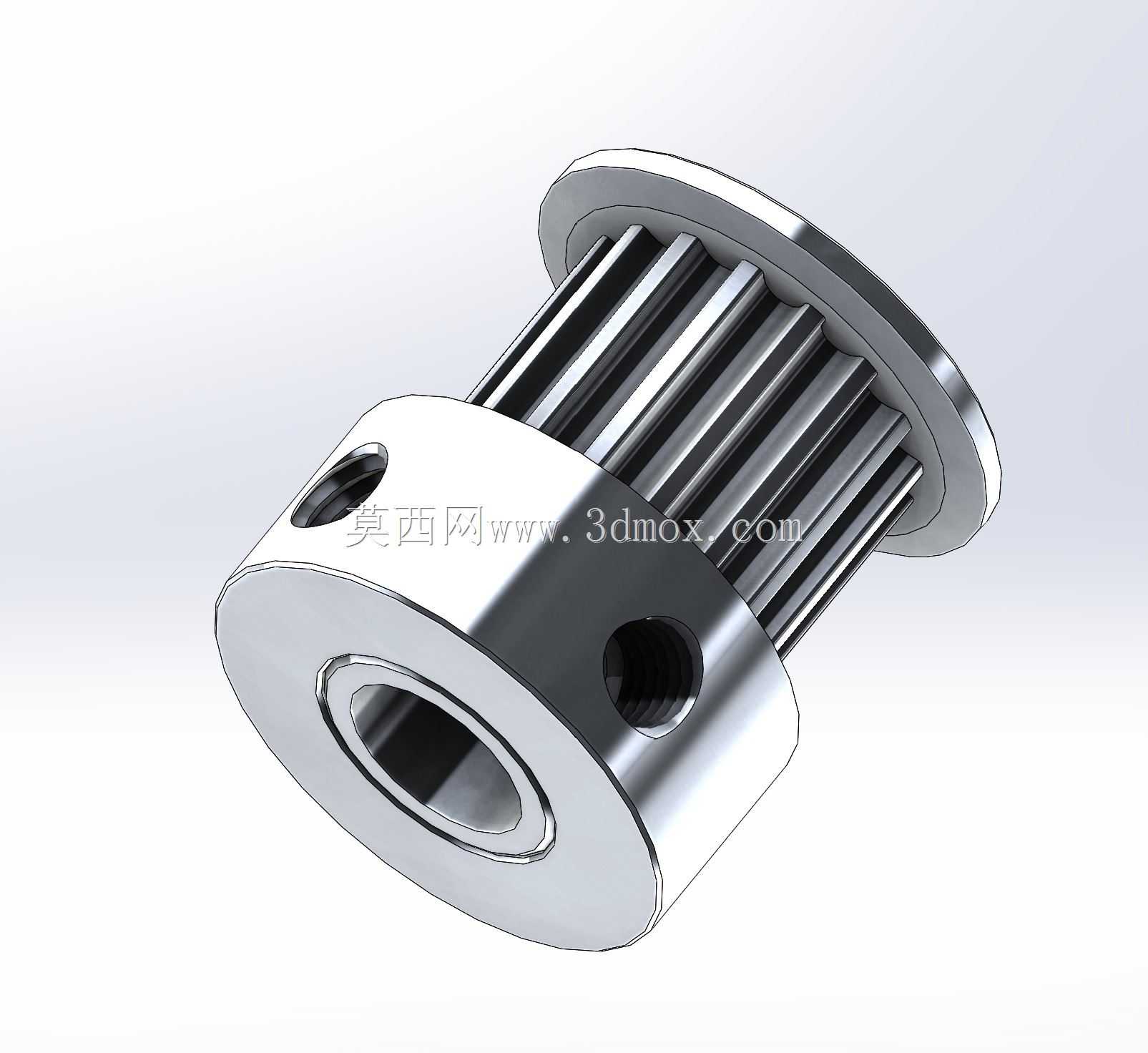

GT2型16齿6mm带宽同步传动带轮

　　这类小规格同步带轮，在桌面级精密传动场景里的出镜率极高，不管是小型自动化送料机构的定位传动、桌面数控设备的进给轴传动，还是3D打印设备的运动轴动力传递，只要是需要精准同步、不能有传动打滑的小扭矩传动链路，都会用到这类规格的带轮。和普通平带轮靠摩擦力传动的逻辑不同，GT2齿形的带轮是通过齿廓和同步带的齿槽精准啮合来传递动力，传动过程中几乎没有滑差，能保证两端传动件的转速比完全恒定，这对于需要精准定位的运动机构来说是核心优势，比如在小型点胶设备的X轴传动里，用这类带轮搭配对应规格的同步带，就能保证点胶头的移动距离和电机输出的转角严格对应，不会因为传动打滑出现点位偏移的问题。

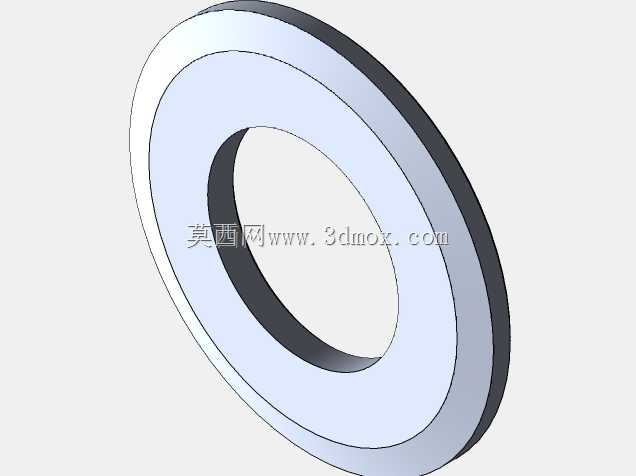

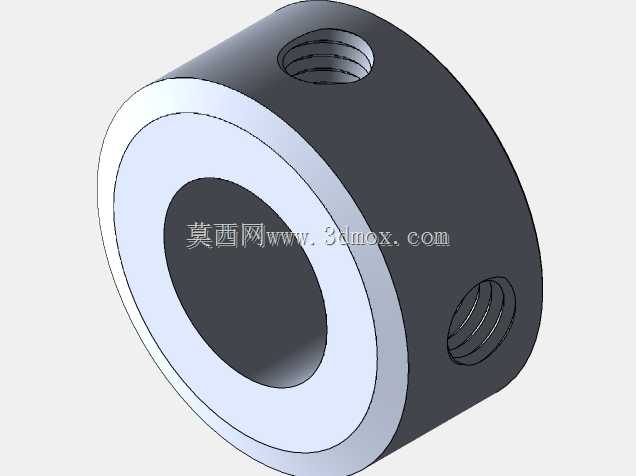

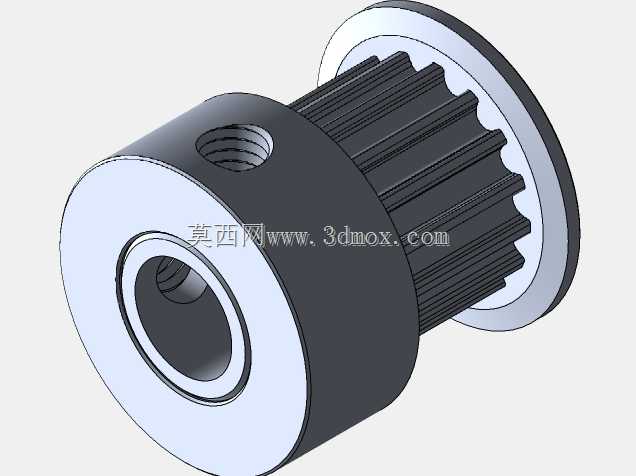

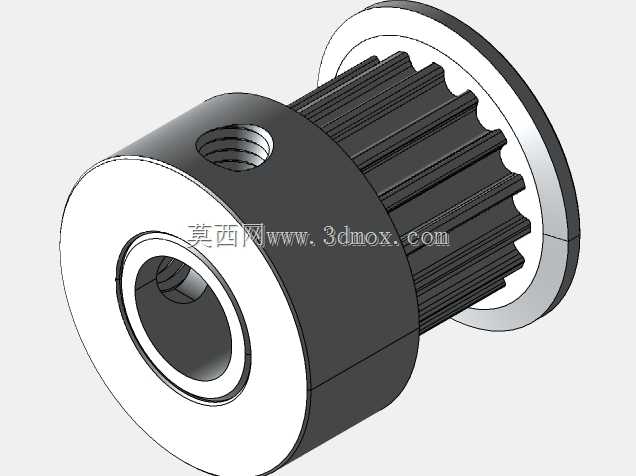

　　从结构设计上看，这款带轮采用的是夹装式轴孔锁紧结构，轮毂侧面预留了两个径向锁紧螺孔，安装的时候只需要将带轮穿入对应直径的传动轴，拧紧两个锁紧螺钉就能完成固定，不需要额外加工键槽，也不需要做轴端挡圈的定位结构，对于小直径的传动轴来说，这种固定方式既能保证足够的锁紧力，又能降低轴类零件的加工复杂度，毕竟5mm直径的细轴如果加工键槽，很容易出现轴的强度不足、应力集中断裂的问题。带轮的两端都做了挡边结构，挡边的直径比带轮的齿顶圆略大，安装的时候同步带被限制在两个挡边之间，即使传动过程中带轮和带的安装有轻微的平行度偏差，也不会出现同步带从带轮上滑脱的问题，这一点在长中心距的传动布局里尤为重要，很多小型设备的传动中心距能达到两三百毫米，带的运行过程中如果没有挡边限位，很容易出现跑偏掉带的故障。

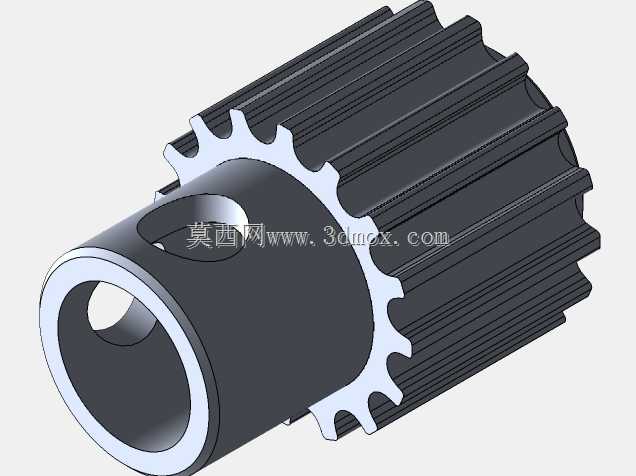

　　尺寸边界上，这款带轮的最大外径控制在13mm，对应的轴孔直径为5mm，适配的是6mm宽度的GT2同步带，这个尺寸规格刚好适配小扭矩的传动场景，搭配42型步进电机或者20W到40W的小型直流伺服电机使用时，不会因为带轮惯量过大影响电机的动态响应，毕竟小功率电机的输出扭矩本身有限，如果带轮的外径过大、重量过高，电机启动和换向的时候需要克服的转动惯量就会变大，很容易出现丢步或者响应滞后的问题。齿形的设计上，GT2的齿廓是圆弧齿形，和传统的梯形齿同步带相比，啮合的时候齿面的接触应力更小，传动过程中的噪音更低，而且齿和齿槽的啮合间隙更小，反向传动的时候空程量可以控制在极小的范围内，这对于需要频繁正反转的运动机构来说，能有效提升传动的重复定位精度。

　　实际选型应用的时候，需要注意几个安装边界的问题：首先是带轮和传动轴的配合公差，因为采用的是径向螺钉锁紧，轴孔和轴的配合建议选用间隙不超过0.02mm的间隙配合，如果配合间隙过大，即使拧紧锁紧螺钉，大负载传动的时候也可能出现带轮和轴的相对转动，导致传动失准；其次是两个配对带轮的安装平行度，虽然带轮有挡边可以防止掉带，但如果平行度偏差超过1度，同步带运行的时候会持续和一侧挡边摩擦，不仅会加剧带的侧边磨损，还会增加传动阻力，降低传动效率；另外就是同步带的张紧力调整，这类小规格带轮适配的同步带本身张力不高，张紧的时候不需要施加过大的预紧力，只要保证带传动的时候不出现跳齿即可，过大的张紧力会加大带轮齿面和带的磨损，还会给两端的支撑轴承带来额外的径向载荷，缩短轴承的使用寿命。

　　在三维建模的过程中，这类带轮的建模需要重点关注齿形的参数准确性，GT2齿形的节距是2mm，齿顶高、齿根高以及齿廓的圆弧半径都有标准的参数要求，如果建模的时候齿形参数出现偏差，实际生产出来的带轮和标准同步带啮合的时候就会出现卡滞、啮合间隙过大或者齿面干涉的问题。另外轮毂上的锁紧螺孔位置需要和轴孔的中心保持对称，两个螺孔的轴线要和轴孔的轴线垂直相交，否则锁紧的时候螺钉的端面不能和轴的外圆面完全贴合，会降低锁紧的可靠性。两端挡边的厚度不需要设计得过厚，一般0.8mm到1mm就足够满足限位需求，过厚的挡边只会增加带轮的整体重量，提升转动惯量，对于小功率传动场景来说没有实际意义。
