带防滑凸点的机床操作握持拉手结构

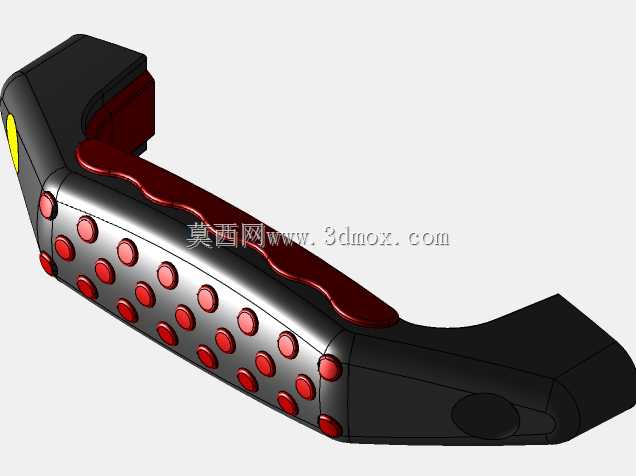

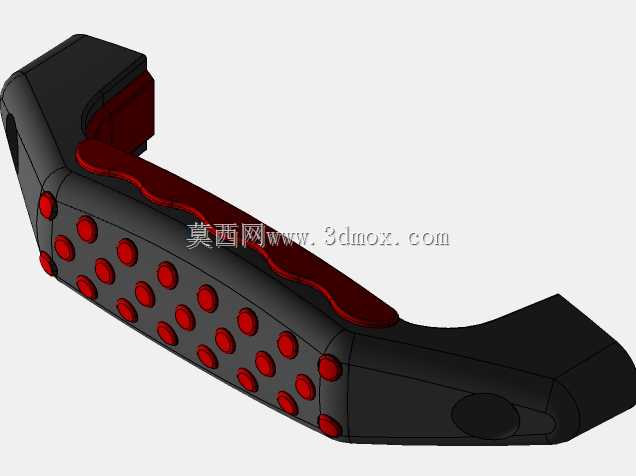

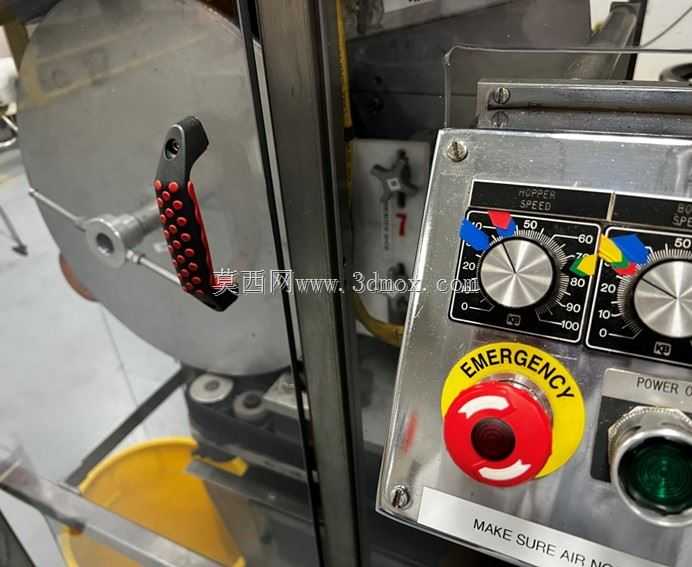

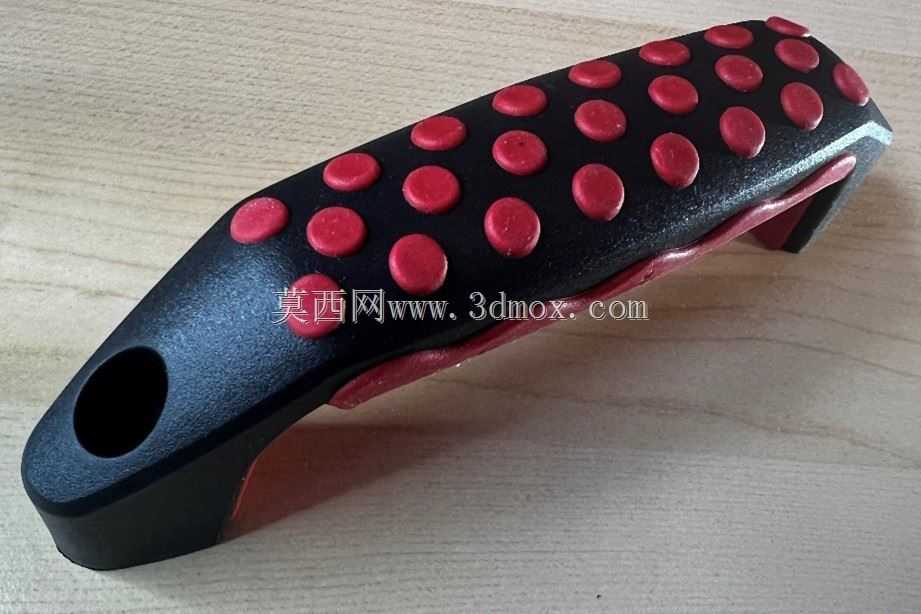

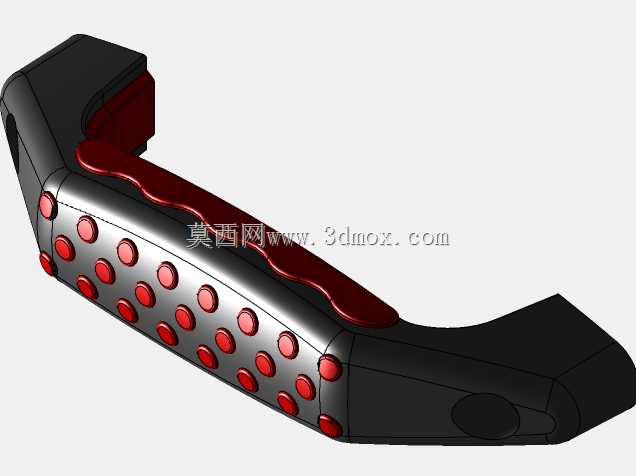

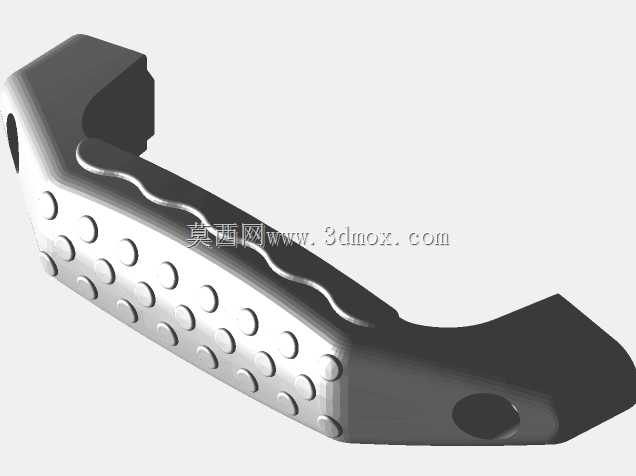

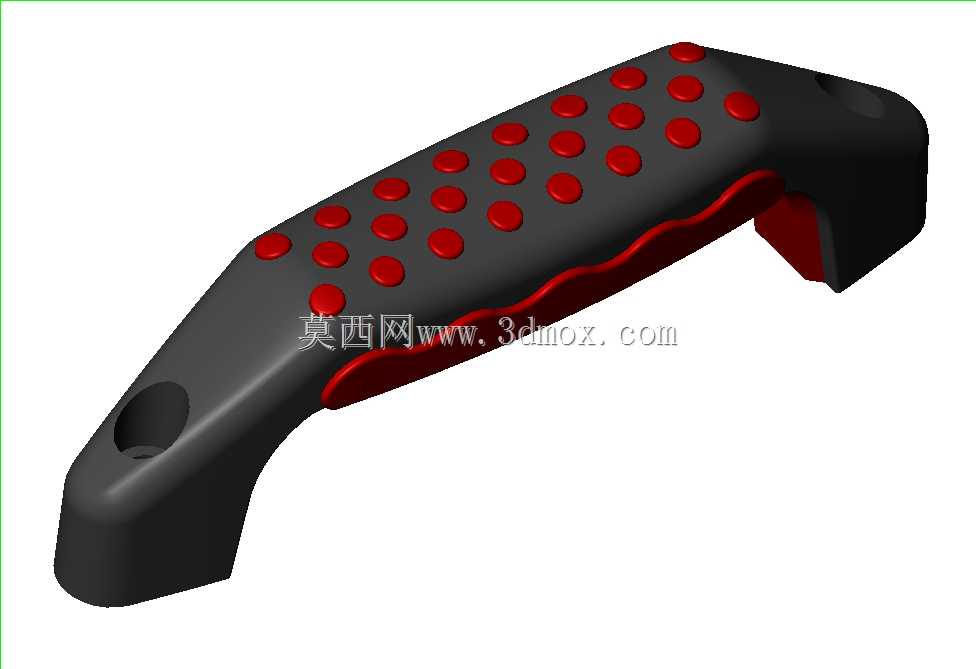

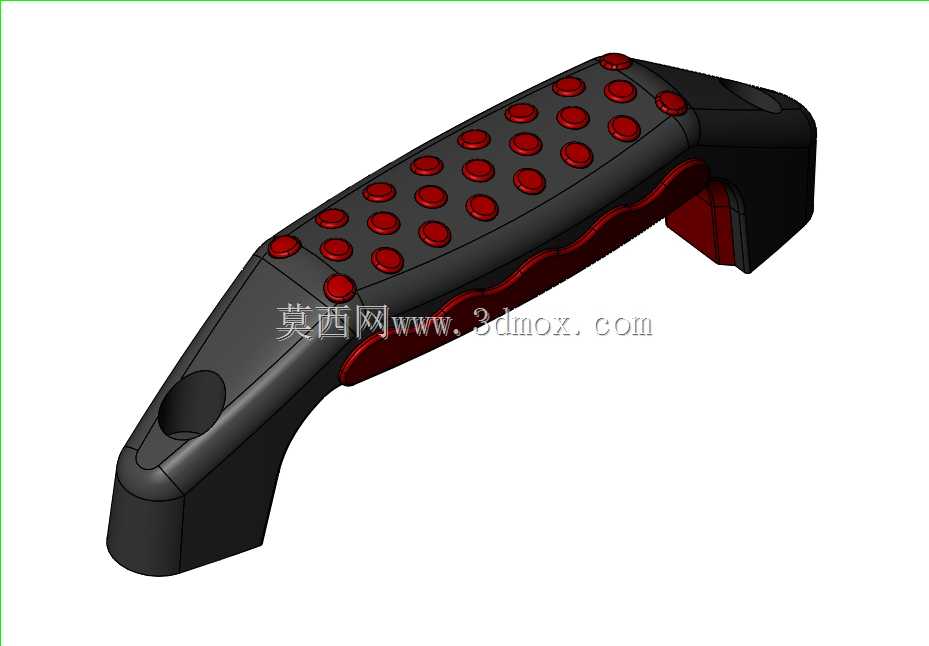

　　在普通车床的操作防护门、可开合式机床护罩以及小型加工工位的推拉式防护挡板上，这类握持拉手是操作人员每日高频接触的操作部件，其设计合理性直接影响操作流畅度与长期使用的疲劳度。不同于普通民用柜门的薄型拉手，机床场景下的拉手需要兼顾戴手套操作的防滑性、油污环境下的握持稳定性，以及安装后无突出锐边的安全要求，避免操作人员在快速移动、上下料过程中被剐蹭磕碰。这款拉手主体采用黑色工程塑料注塑成型，握持面分布多组凸起的红色防滑触点，触点采用半球形凸起结构，高度控制在1.5mm左右，既不会因为凸起过高硌手，也能在手掌沾有切削液、机油的情况下，通过触点增加与手套或手掌的摩擦力，避免推拉过程中打滑。握持区域的侧边做了波浪形内凹轮廓，

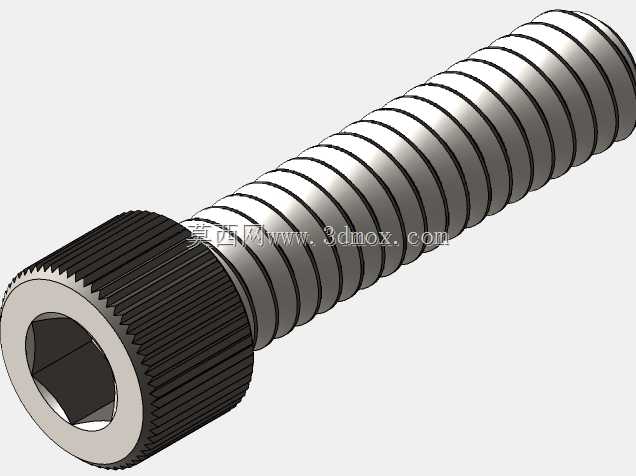

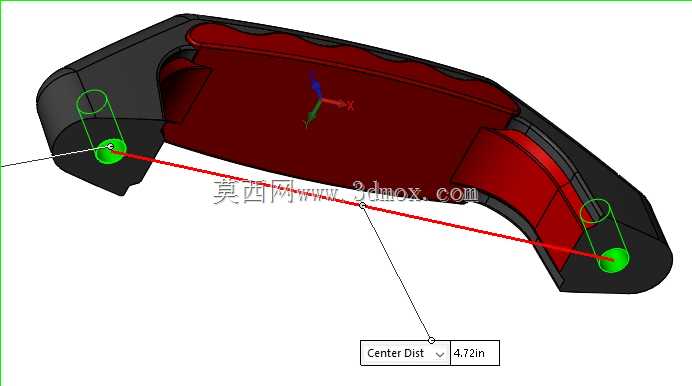

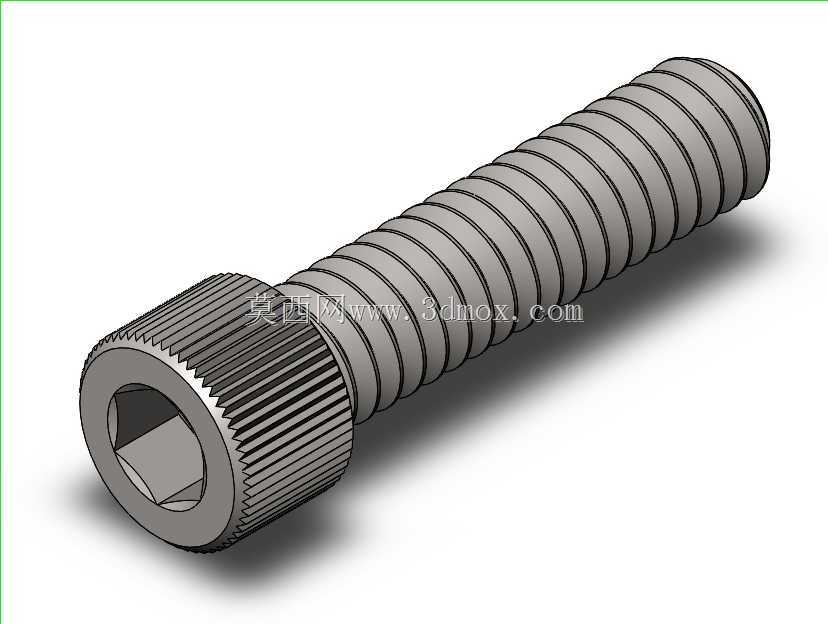

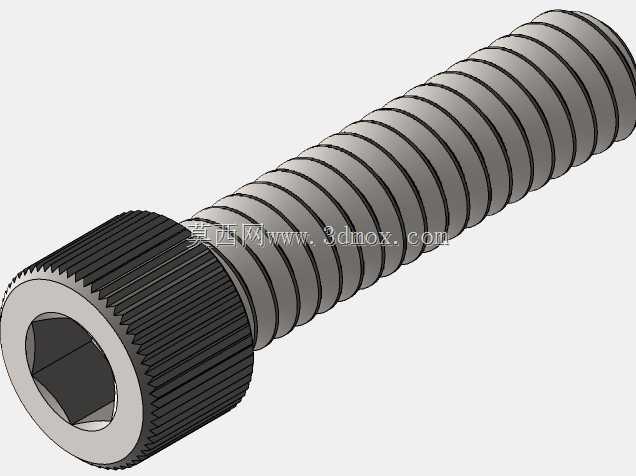

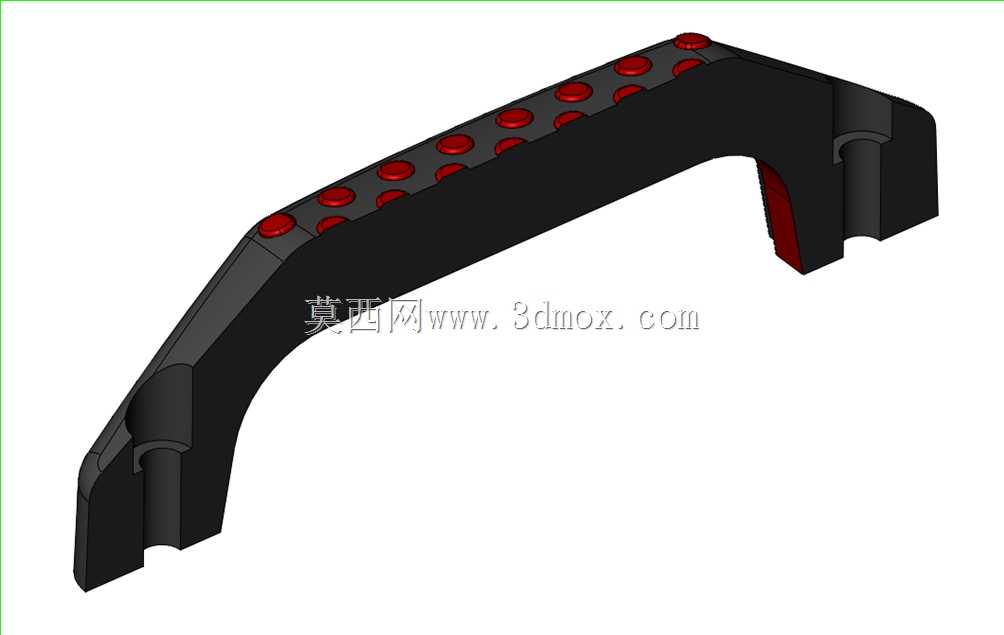

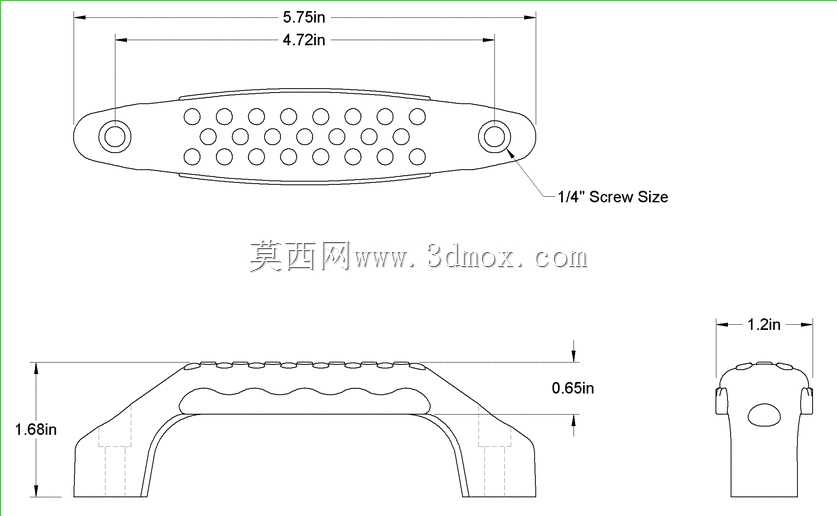

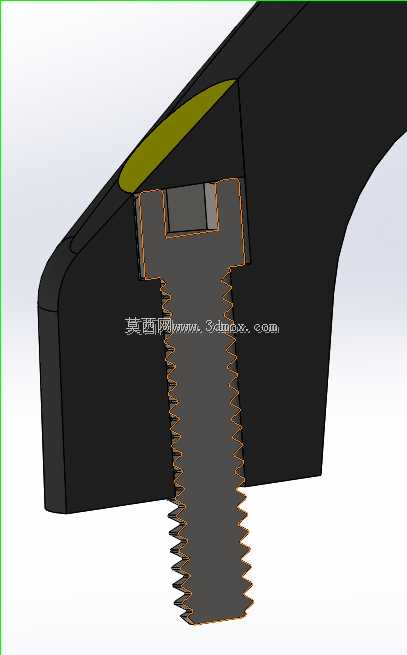

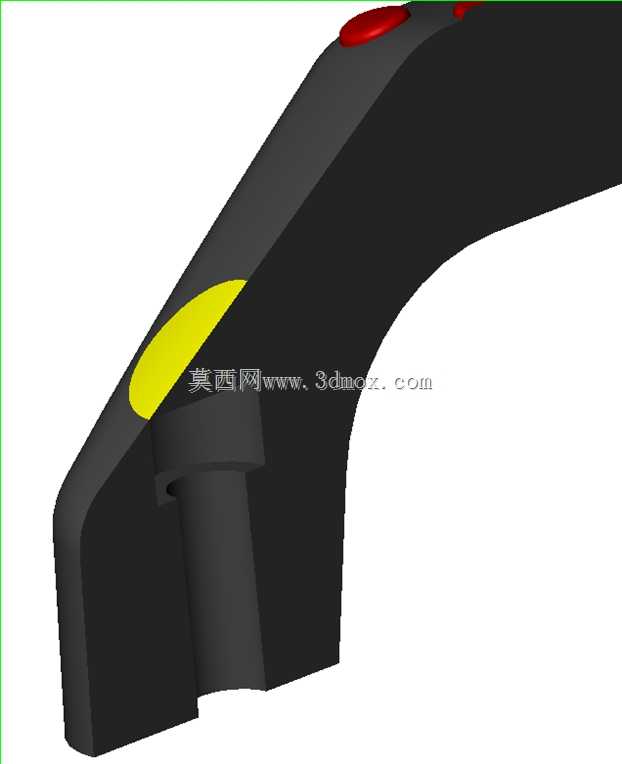

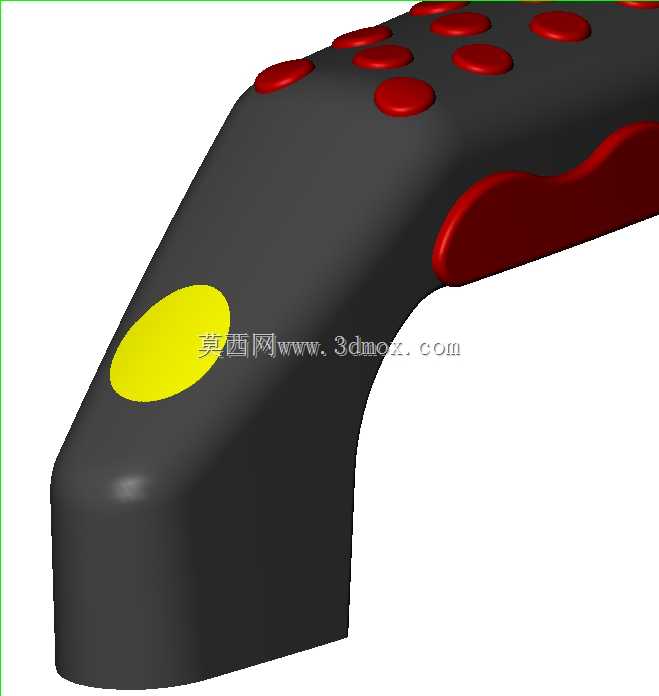

　　刚好贴合成年人四指弯曲的自然弧度，手掌搭上去的时候指腹可以自然卡入波浪凹槽，不需要刻意用力攥紧就能完成推拉动作，长时间开合防护门也不会造成指关节酸胀。从安装边界来看，这款拉手的整体长度为5.75英寸，宽度1.2英寸，握持部分距离安装面的高度为1.68英寸，安装孔采用1/4-20规格的内六角沉头孔设计，两个安装孔的中心间距严格控制在4.72英寸，适配CA6140等普通车床防护门的预装孔位，不需要现场二次打孔改孔。沉头孔的端口位置做了填充封堵设计，内六角螺钉锁紧之后，封堵块会完全覆盖螺钉头区域，让拉手的安装端面保持完全光滑的平面，既可以避免切削液、铁屑进入沉孔缝隙造成螺钉锈蚀，也能消除螺钉头外露带来的剐蹭隐患，日常清理设备表面的时候，

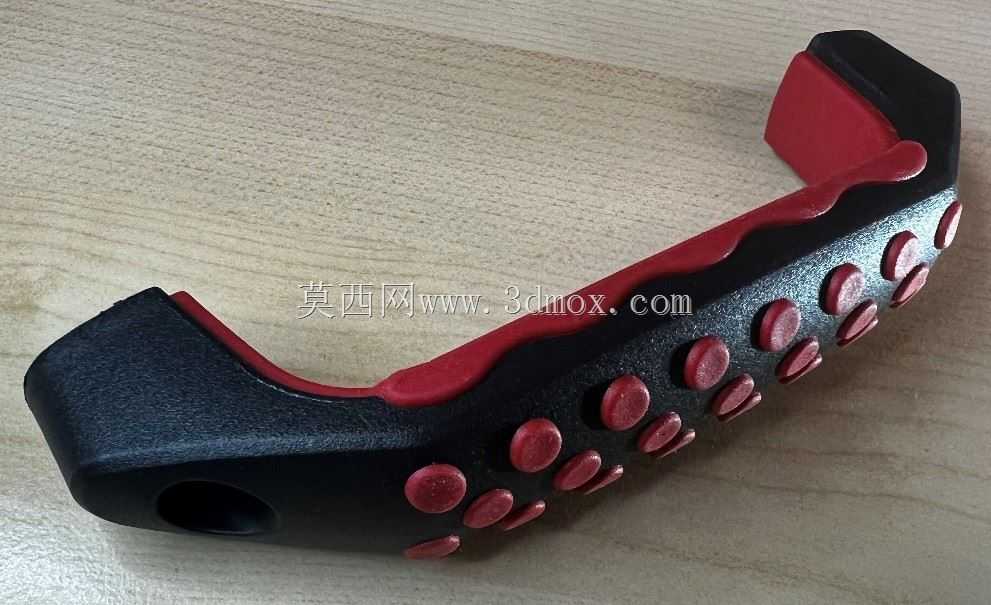

　　抹布可以直接擦过拉手端面，不会被螺钉头勾住纤维。设计过程中特意将安装支脚做了加厚处理，支脚与握持主体的过渡位置采用大圆角圆弧过渡，避免应力集中导致长期受力后出现断裂——车间场景下操作人员偶尔会借助拉手借力调整站位，或者推拉门时用力过猛，加厚的过渡圆角可以将受力均匀分散到整个安装面，不会出现支脚断裂的问题。红色的防滑触点采用与主体塑料二次注塑的工艺结合，触点与主体的结合强度足够应对长期的摩擦接触，不会因为频繁握持出现脱落掉块的问题，红黑的配色也能在机床整体深灰色的护罩表面形成明显的视觉提示，操作人员即使在光线不佳的夜班工位，也能快速定位拉手位置，不用摸索寻找。不同于金属材质的拉手，这款塑料拉手不会在低温环境下出现冰手的问题，

　　冬季车间没有供暖的情况下，握持时不会有明显的冰凉刺激感，同时塑料材质本身的阻尼感比金属更强，沾油之后的防滑表现优于光滑的金属拉手。安装时只需要将拉手对准门板上的预装孔，从外侧将内六角螺钉穿过沉孔，在门板背面锁紧螺母即可，封堵块采用卡扣加粘接的方式固定在沉孔端口，安装完成后整个拉手外表面没有外露的紧固件，外观整洁且安全。这类拉手除了应用在机床防护门之外，也可以适配小型设备的检修门、工具箱柜门、工位器具的推拉门等场景，只要安装孔距匹配，都可以直接替换使用，其防滑设计与安全结构完全满足工业生产场景的使用要求，不需要额外做表面处理，注塑完成后即可直接装配使用，量产一致性好，长期使用不会出现掉漆、锈蚀等问题，维护成本极低。
