带尺寸标注的支撑类机械零件结构设计

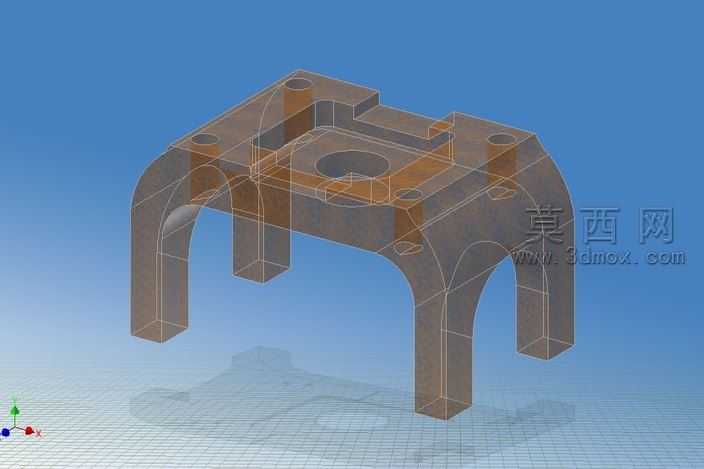

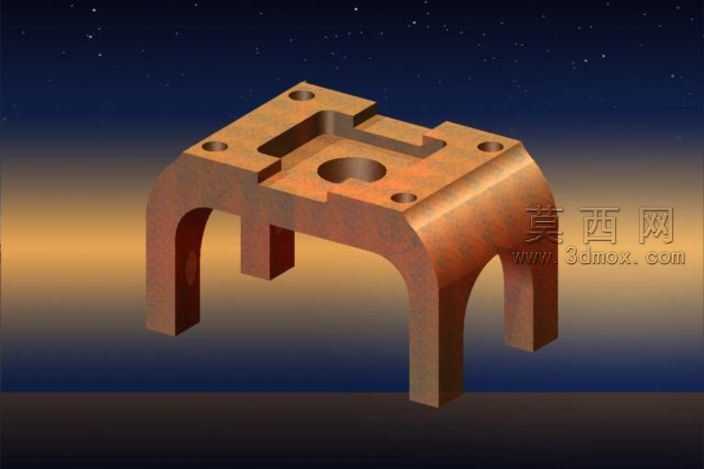

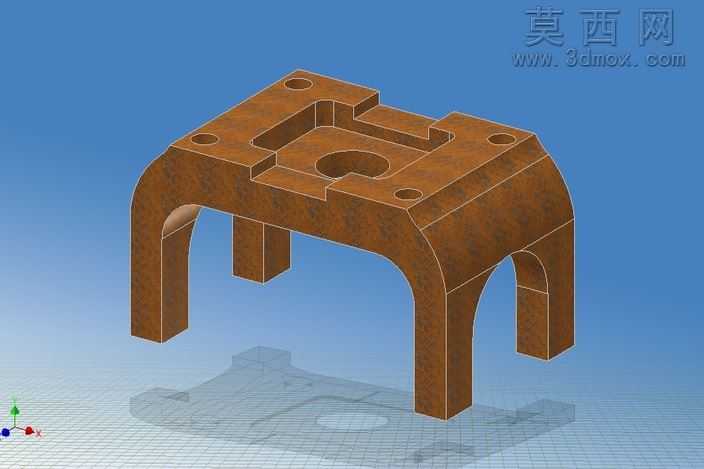

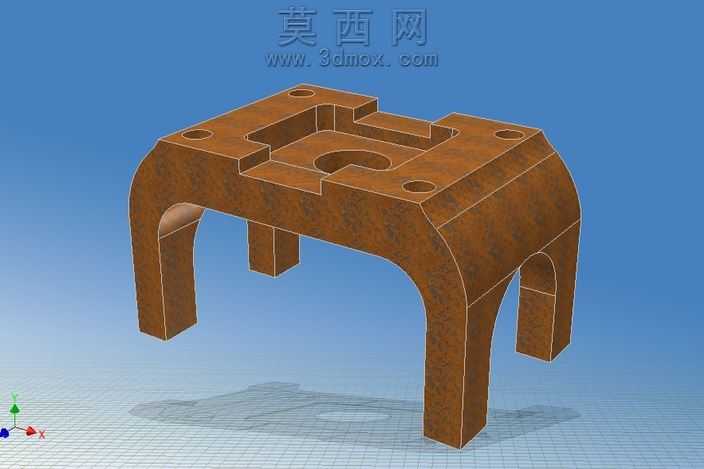

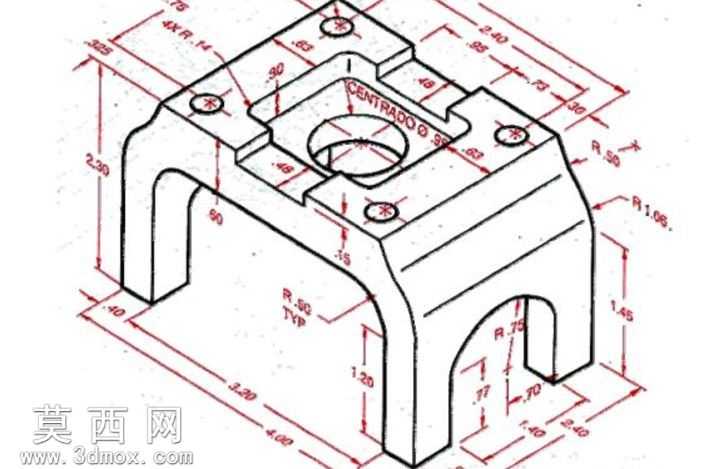

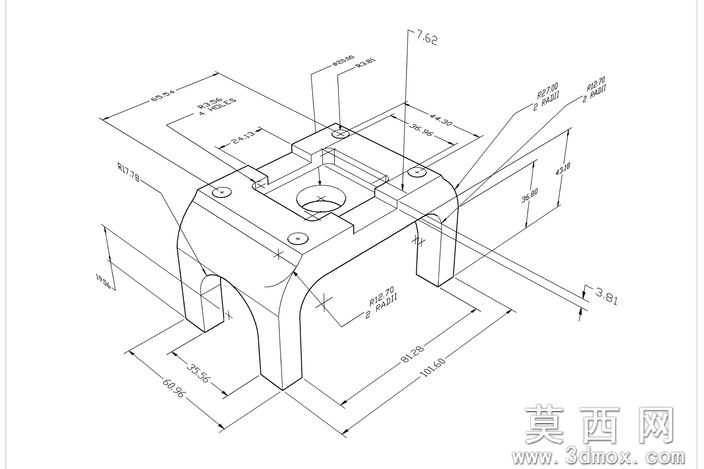

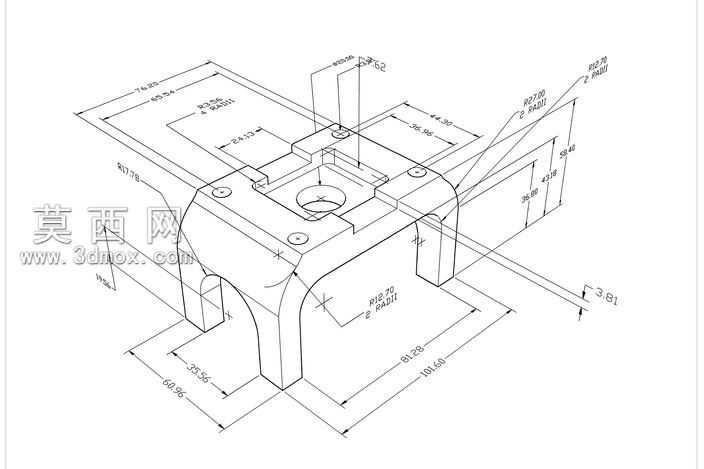

本次设计的支撑类机械零件采用三维参数化建模方式完成，建模过程中首先梳理零件的功能定位，该零件作为设备中的支撑承载构件，需要兼顾安装定位、结构承重与装配适配的多重需求。建模初期先绘制二维轮廓草图，严格按照工程标注的尺寸参数确定各段轮廓的几何关系，对零件底部的拱形支撑结构、顶部的安装平面、侧面的定位孔位逐一进行尺寸约束，确保草图完全定义后再进行拉伸、切除等特征操作生成基础实体。在实体建模阶段，针对零件上的沉头安装孔、圆弧过渡曲面、侧边定位槽等细节特征，采用分步特征创建的方式，先完成主体块体结构，再依次添加孔特征、圆角特征、切除槽特征，所有特征的尺寸参数均与工程图标注的数值一一对应，保证模型的尺寸精度符合机械加工的公差要求。模型完成基础实体创建后，对所有棱边按照工艺要求添加了合适的圆角过渡，既避免应力集中问题，也符合实际零件的加工工艺特性。为了便于工程读图与尺寸校验，建模完成后在三维环境中直接生成了轴测视角的标注视图，将零件的总长、总宽、总高、孔位间距、圆弧半径、槽位深度等关键尺寸直接标注在三维模型上，相比传统二维工程图更加直观，能够让加工人员快速理解零件的结构形态与尺寸要求。整个建模过程注重结构的合理性，底部拱形结构在保证支撑强度的同时有效减轻了零件自重，顶部的多个安装孔位按照标准安装间距排布，能够适配对应规格的连接件，侧面的定位结构则保证零件安装时的位置精度，整体结构紧凑，没有冗余的设计部分，完全满足支撑类零件的功能使用需求。
