高精度阶梯传动轴机械结构设计

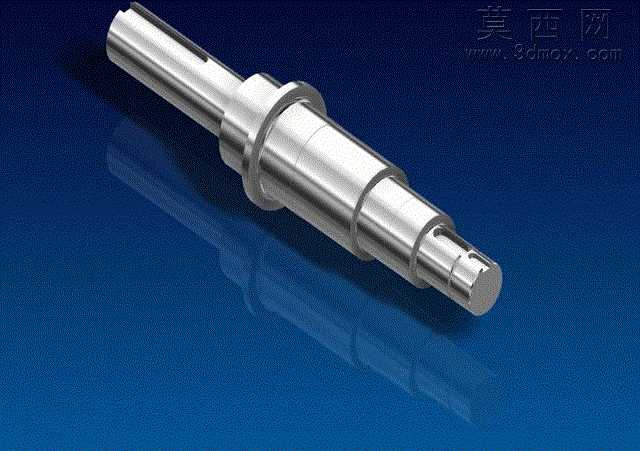

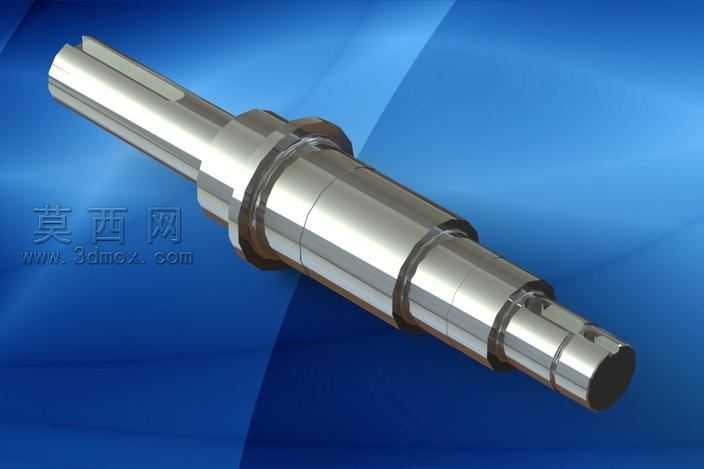

本作品为一款阶梯式传动轴的三维建模设计，整体采用同轴多段阶梯式结构布局，建模过程严格遵循机械轴类零件的设计规范，先以旋转凸台特征完成轴体基础轮廓的构建，再依次对各轴段进行细节特征的补充加工。轴体左端设计有键槽结构，用于与传动轮类零件实现周向固定，传递扭矩载荷，键槽的尺寸、位置公差均按照通用机械传动的配合标准进行参数化设定，保证后续装配的适配性。轴身设置有多组不同直径的阶梯轴肩，轴肩端面作为轴承、轴套等配套零件的轴向定位基准，各轴肩的过渡圆角经过优化设计，既能够降低轴件工作过程中的应力集中风险，提升结构疲劳强度，也能满足装配过程中零件的顺利推入与定位要求。轴体中段预留有轴承安装位，表面粗糙度参数按照轴承配合的精度要求进行设定，保证与标准轴承的配合精度，减少运转过程中的磨损与振动。轴体右端设计有卡槽结构，可用于安装轴端挡圈，实现端部零件的轴向锁紧固定，防止运转过程中零件发生轴向窜动。渲染阶段采用金属合金钢材质，模拟真实轴类零件经过精加工后的金属光泽与表面质感，通过调整环境光与反射参数，清晰呈现各轴段的直径差异、过渡圆角、键槽、卡槽等细节结构，直观展现轴件的整体结构形态与各部位的功能设计。整个建模过程采用全参数化设计方式，各轴段的直径、长度、键槽尺寸、圆角参数等均可根据实际传动需求、载荷大小、配套零件规格进行快速调整修改，具备较强的通用性与可修改性，可直接应用于各类减速传动设备、动力输出装置的传动系统设计中，也可作为轴类零件设计教学的参考案例，帮助学习者理解阶梯轴的结构设计逻辑、公差配合要求与加工工艺要点。
