在紧凑型电子设备、小型工业控制模组、桌面级加工辅具的热管理设计场景中,这类侧出风的鼓风部件是空间受限工况下的常用散热选型,和常规轴流风扇直吹的风路走向不同,离心式鼓风结构可以在有限的安装厚度下实现更高的风压输出,适合需要对狭窄风道、密集散热鳍片组进行定向送风的场景,比如小型激光雕刻机的激光模组散热、桌面3D打印机的喷头喉管冷却、紧凑型工控机的机箱内部风道导流、车载小型电子设备的主动散热等场景,都能见到这类结构的鼓风部件。

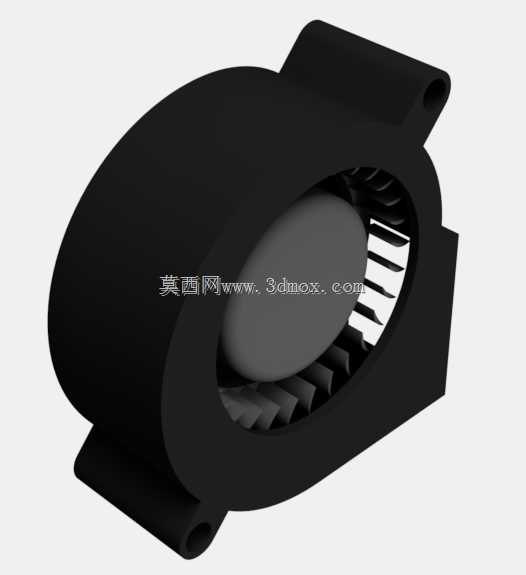

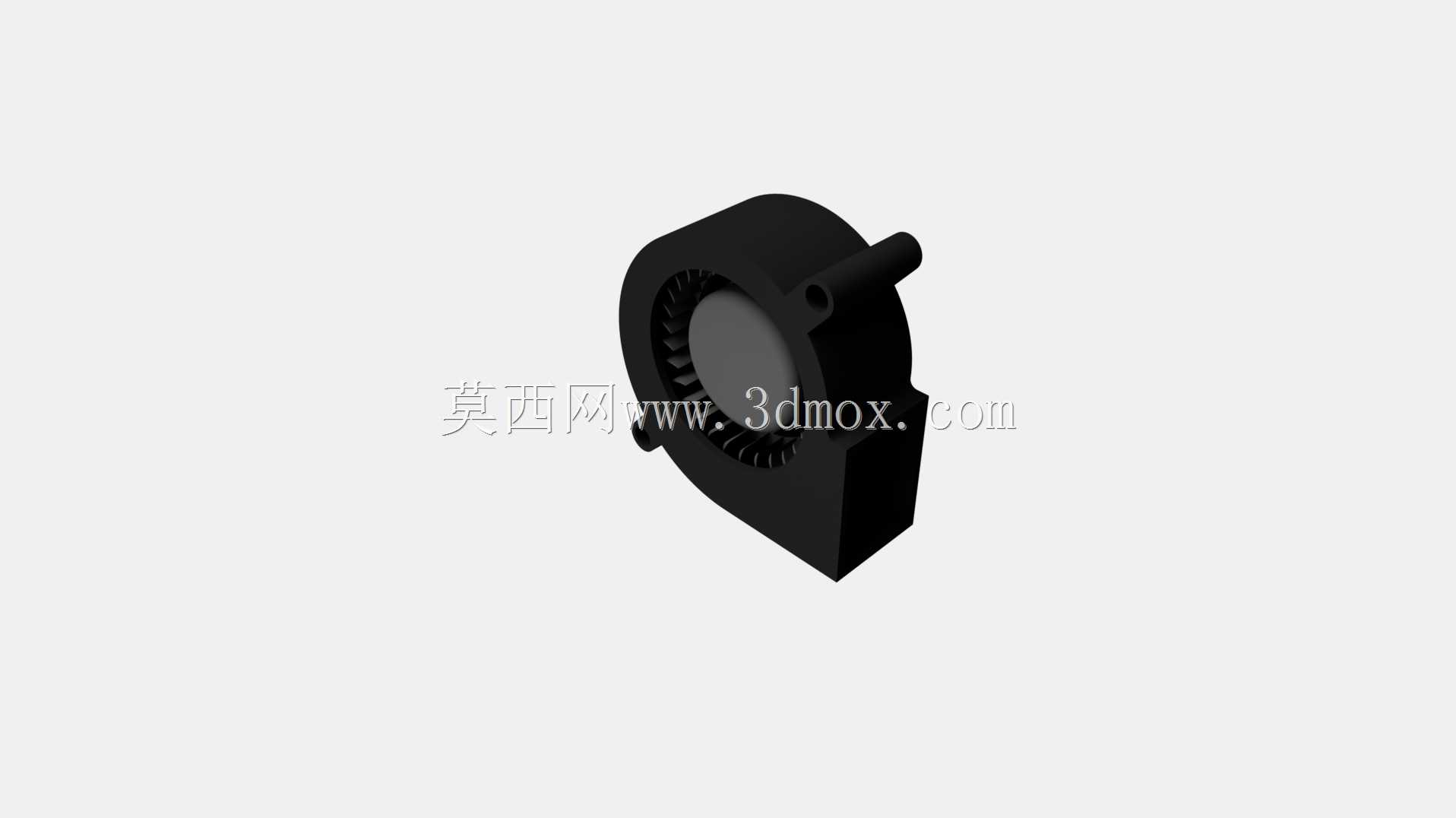

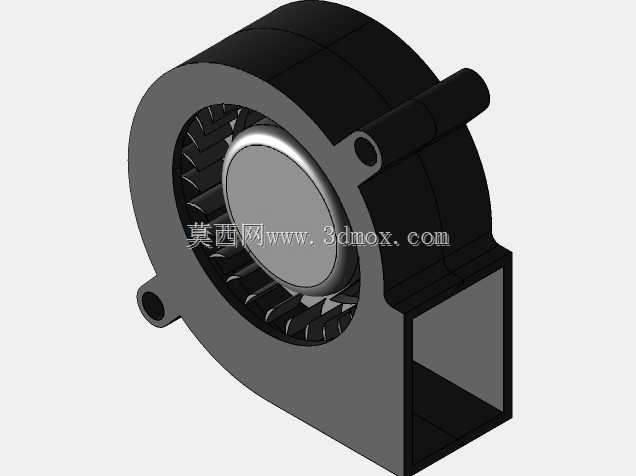

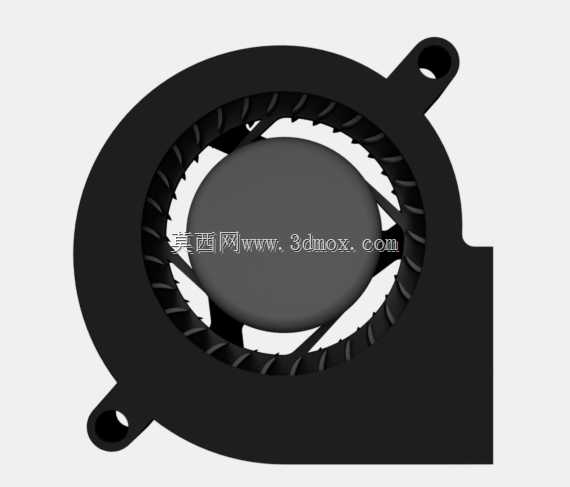

从结构设计逻辑来看,这款鼓风部件采用了典型的离心式风轮结构,进风区域设置在部件正面的圆形中心区域,出风方向为壳体侧边的矩形开口,整体外轮廓为带安装固定耳的类圆形结构,两个带通孔的安装耳分别布置在壳体的对角位置,安装孔的位置经过尺寸校核,适配常规5020规格鼓风部件的通用安装孔距,安装时可以通过M3规格的螺丝直接固定在设备的安装基面或者风道支架上,不需要额外设计定制转接件,能大幅缩短结构设计阶段的适配周期。
建模过程中,首先对壳体的外轮廓进行了尺寸还原,整体主体外径控制在50mm级别,整体厚度为20mm,刚好匹配5020规格的命名尺寸边界,侧边出风开口的宽度、高度都和市售同规格产品的风道尺寸保持一致,方便设计人员直接套用现有风道的对接尺寸,不需要反复调整风道接口的配合公差。风轮部分采用了前倾式多叶片设计,叶片的弧度经过实际测绘还原,每一片叶片的安装角度、曲率都和实物保持一致,能够准确还原鼓风部件工作时的风路走向,在做整机热仿真分析的时候,可以直接导入模型进行风阻、风量的模拟计算,不需要再对风轮结构做二次简化处理。
壳体上的固定耳做了加厚处理,安装孔的周边设置了局部加强筋,避免安装时螺丝锁紧力过大导致壳体开裂,进风侧的中心圆形区域为电机安装位,建模时预留了电机的安装腔体尺寸,腔体的直径、深度都匹配常规24V/12V直流鼓风电机的外形尺寸,设计人员如果需要做电机替换选型,可以直接参考该腔体尺寸匹配合适参数的电机,不需要重新测绘腔体空间。出风侧的端口做了微小的倒角处理,方便和风道的对接接口做插接配合,减少组装时的对位难度,同时也能降低风路在接口位置的风阻损耗,提升送风效率。
在实际选型应用中,这类鼓风部件的径向出风特性可以很好地适配扁平状设备的内部风道布局,比如厚度较薄的小型机箱、需要侧方送风的散热模组,不需要像轴流风扇那样预留正面的进风空间和背面的出风空间,只需要在正面预留进风网孔的位置,侧边对接风道即可,能够大幅压缩散热系统占用的设备内部空间,提升设备整体的空间利用率。建模时对所有的安装配合面都做了公差预留,安装孔的孔径、固定耳的厚度、出风端口的配合尺寸都按照通用五金配件的公差标准进行还原,导入装配体后可以直接做干涉检查,验证安装过程中是否会和周边的电路板、结构件产生空间冲突,提前规避组装阶段的结构干涉问题。
从结构细节来看,风轮和壳体之间的间隙控制在合理范围内,既不会因为间隙过小导致风轮转动时和壳体产生擦碰,也不会因为间隙过大导致风压泄漏损失,建模时还原了这个间隙尺寸,在做运动仿真的时候可以准确模拟风轮的转动空间,验证不同转速下的结构干涉风险。壳体的边缘都做了圆角处理,没有尖锐的棱角,符合电子设备结构件的安全设计要求,同时也能减少组装过程中对操作人员的划伤风险。
- 全部评论(0)
- 模板大小: 2.88 MB
- 售价:5金币
- 下载次数: 1335
- 系统要求: STEP / IGES,Rendering,Autodesk Inventor,Other
- 软件分类: 通用机械零部件
