24V21A500W直流开关电源结构设计

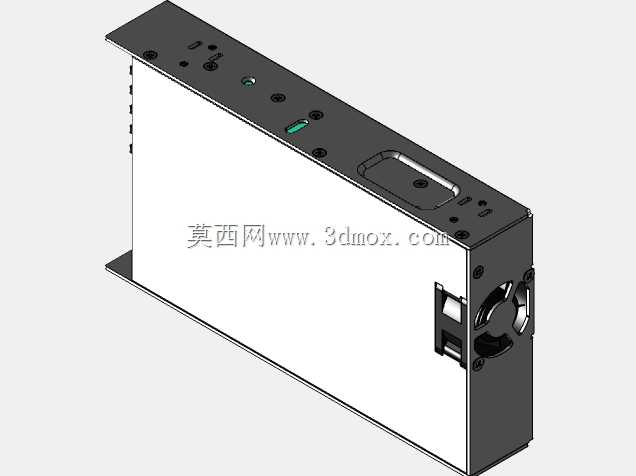

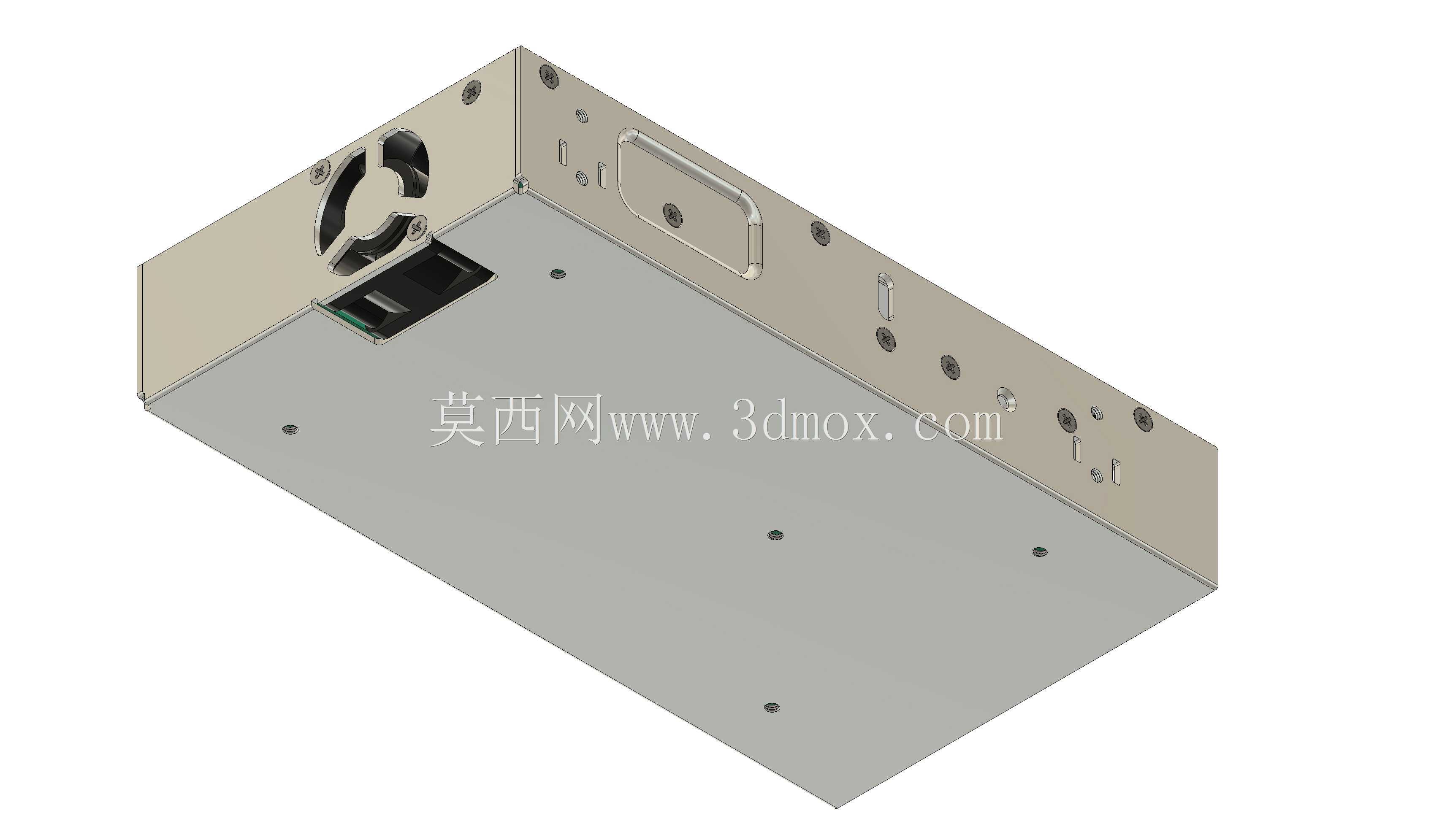

　　在工业自动化设备、桌面级3D打印设备、小型数控加工装置、低压工控系统的搭建过程中，直流供电单元的选型与安装适配是结构设计阶段绕不开的环节，本次呈现的这款额定输出24V、持续输出电流21A、额定功率500W的直流开关电源，就是针对这类中小功率低压直流供电场景做的结构复刻设计。做这类电源结构设计的时候，首先要考虑的是安装场景的适配性，这类封闭金属外壳的开关电源，大多采用侧面壁挂或者设备内部电控舱平板安装的方式，所以外壳的安装孔位是设计时的核心参考，参考同规格成熟量产产品的安装孔距做孔位布局，能最大程度兼容现有设备的电控舱安装位，避免用户在替换或者新装的时候重新打孔调整，降低安装适配的工作量。从外形结构来看，

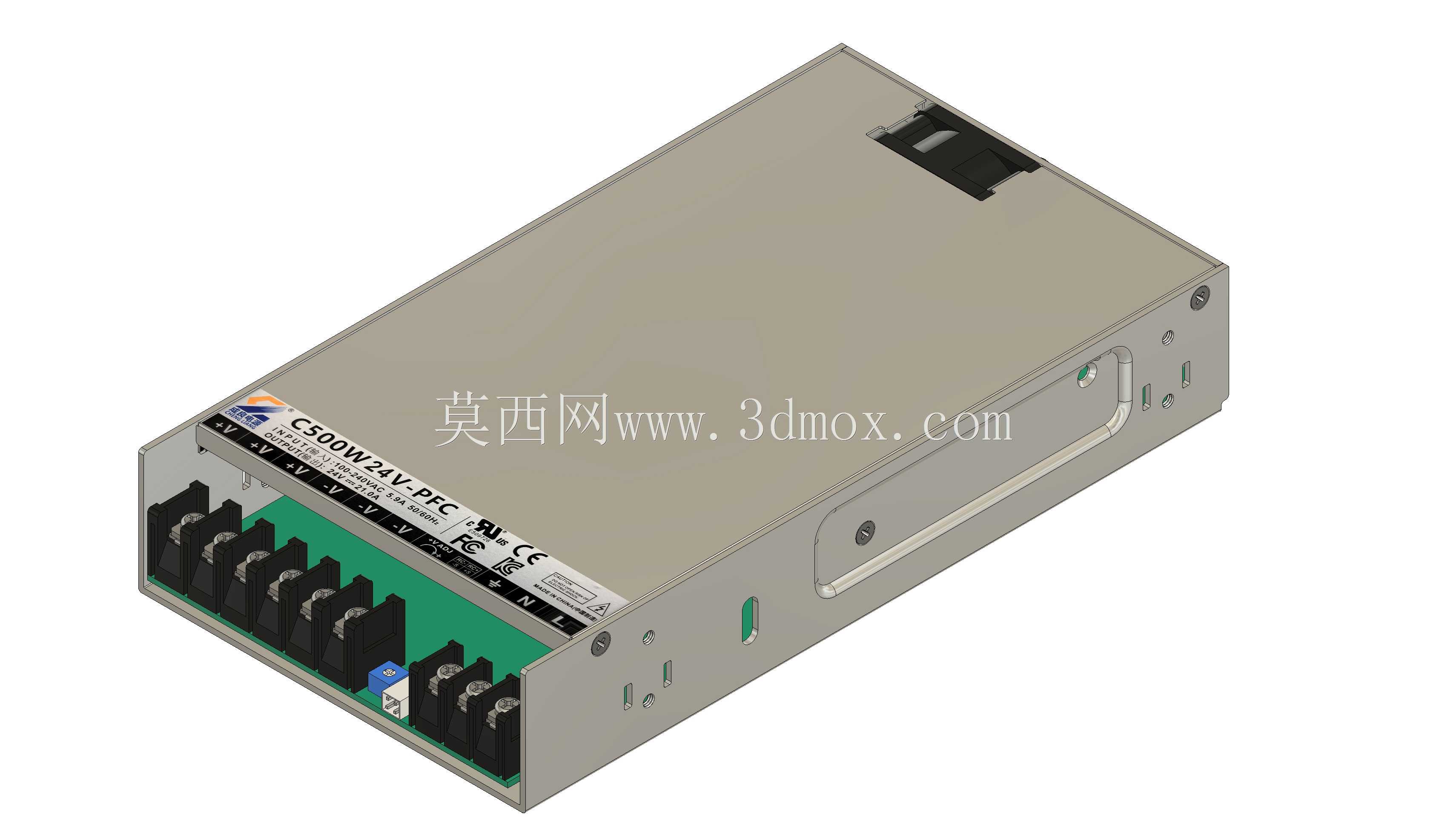

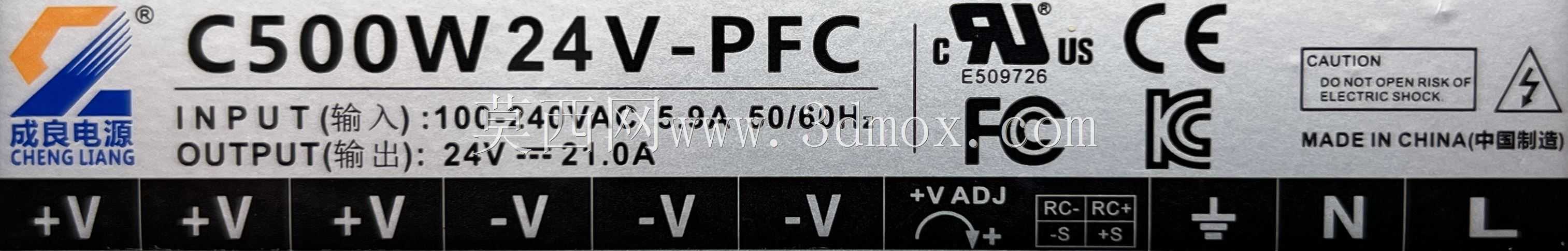

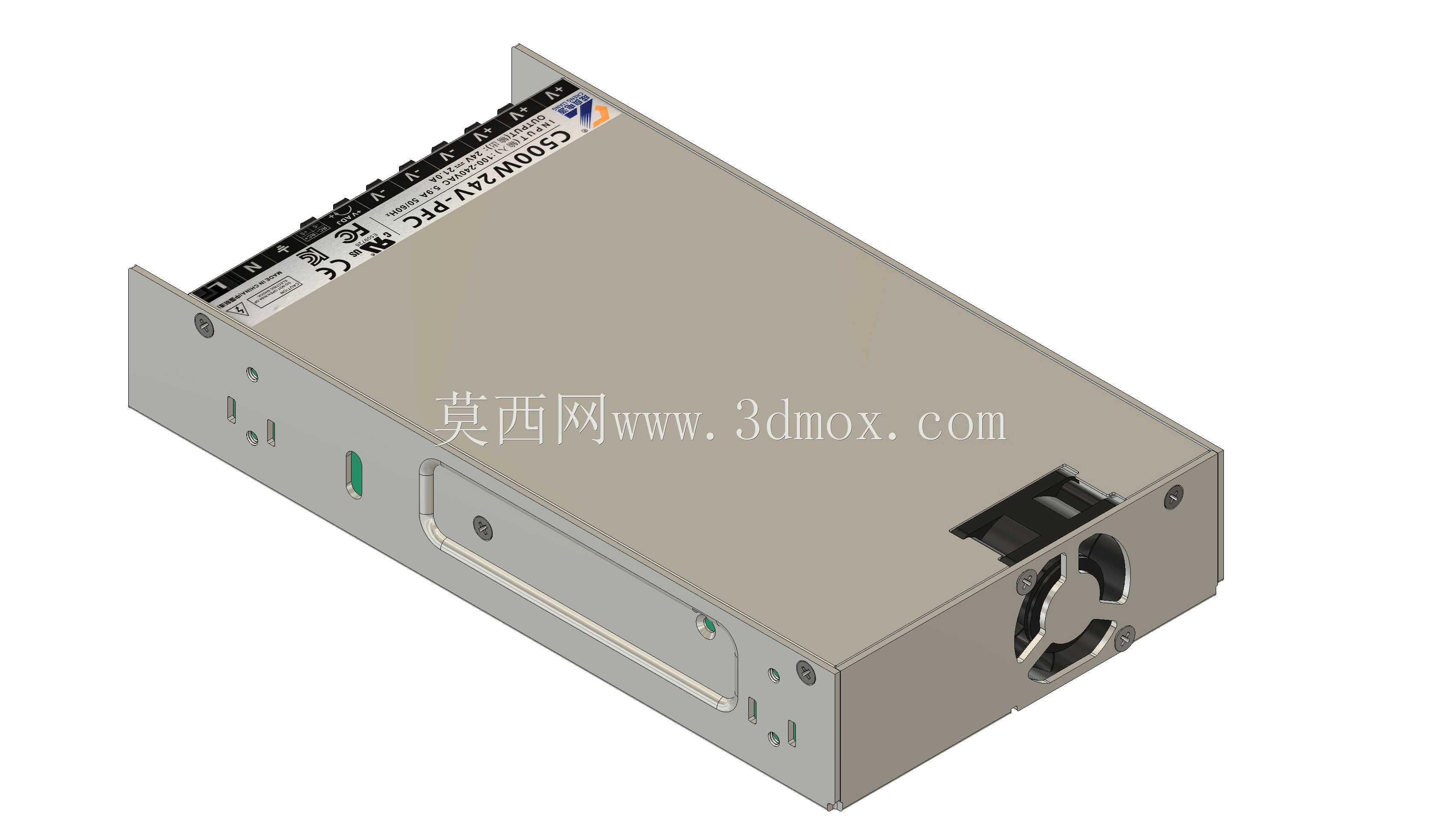

　　这款电源采用封闭式金属薄板壳体，壳体采用折弯一体成型工艺，边角做小圆弧过渡处理，既避免钣金锐边划伤安装人员，也能提升壳体的整体结构强度，减少运输或者设备运行振动带来的壳体变形。壳体的一端设置了多组接线端子，输入端、输出端分区排布，端子之间设置绝缘隔条，避免接线过程中出现误碰短路的问题，端子旁预留了清晰的标识刻印位置，方便接线时快速区分输入输出、电压极性，减少现场接线的出错概率。壳体侧面预留了散热格栅开孔，配合电源内部的散热风道，能让内部功率器件工作产生的热量快速散出，保证长时间满负载运行时的温度处于器件允许的工作范围内，避免过热触发保护或者缩短器件使用寿命。壳体上还设置了状态指示灯的开孔，

　　设备通电后可以直接通过指示灯判断电源的工作状态，不用额外外接检测设备就能快速排查供电故障。设计过程中，除了外部的安装孔位、接口布局，还要考虑内部器件的排布空间，壳体内部的净空尺寸要能容纳整流桥、滤波电容、PFC电路模块、功率开关管、输出整流模块等核心器件，同时预留足够的电气安全间隙，满足低压电气设备的安规要求，避免高压部分和低压部分之间的爬电距离不足带来的安全隐患。壳体的上盖采用抽拉式卡扣加侧边螺丝固定的结构，既方便生产组装时的内部器件装配，也方便后期维护时拆开壳体检修内部器件，不用做破坏性拆解。在实际设备适配中，这类500W功率等级的24V直流电源，可以给3D打印机的热床、挤出头加热模块、步进电机驱动单元供电，

　　也可以给小型自动化生产线的传感器、电磁阀、小型直流电机提供稳定的直流供电，还能作为工控柜内PLC模块、人机界面、信号采集模块的供电单元使用，适配场景覆盖了绝大多数中小功率低压直流供电需求。做这类电源的三维结构设计时，不需要复刻内部的电路板走线与器件详细参数，重点要把外部的安装尺寸、接线端子位置、指示灯位置、散热开孔位置、壳体外形轮廓做精准还原，方便结构设计人员在做设备整体布局时，准确预留电源的安装空间，提前规划走线位置，避免出现安装干涉、走线空间不足的问题。另外，壳体的厚度选择也要符合实际使用需求，采用0.8-1.2mm厚度的镀锌钢板做壳体材料，既能保证足够的结构强度，也不会让电源整体重量过大，给安装支撑结构带来额外的负载。接线端子的选型要匹配对应的电流规格，输出端的端子要能承受21A的持续电流，避免长时间大电流工作时端子过热烧蚀，输入端的端子也要满足市电输入的电流承载要求，同时端子的防护等级要符合电控设备的安全要求，防止异物掉入端子间引发短路。在安装边界的考量上，电源安装时要在周边预留至少30mm的散热空间，不要紧贴其他发热器件或者封闭无通风的舱壁安装，保证散热风道的通畅，这部分的空间预留要求，在做整体设备结构布局时就要提前考虑进去，不能只按照电源本身的外形尺寸预留安装位，忽略散热需要的额外空间。
